可移动爬坡式皮带输送设备结构设计

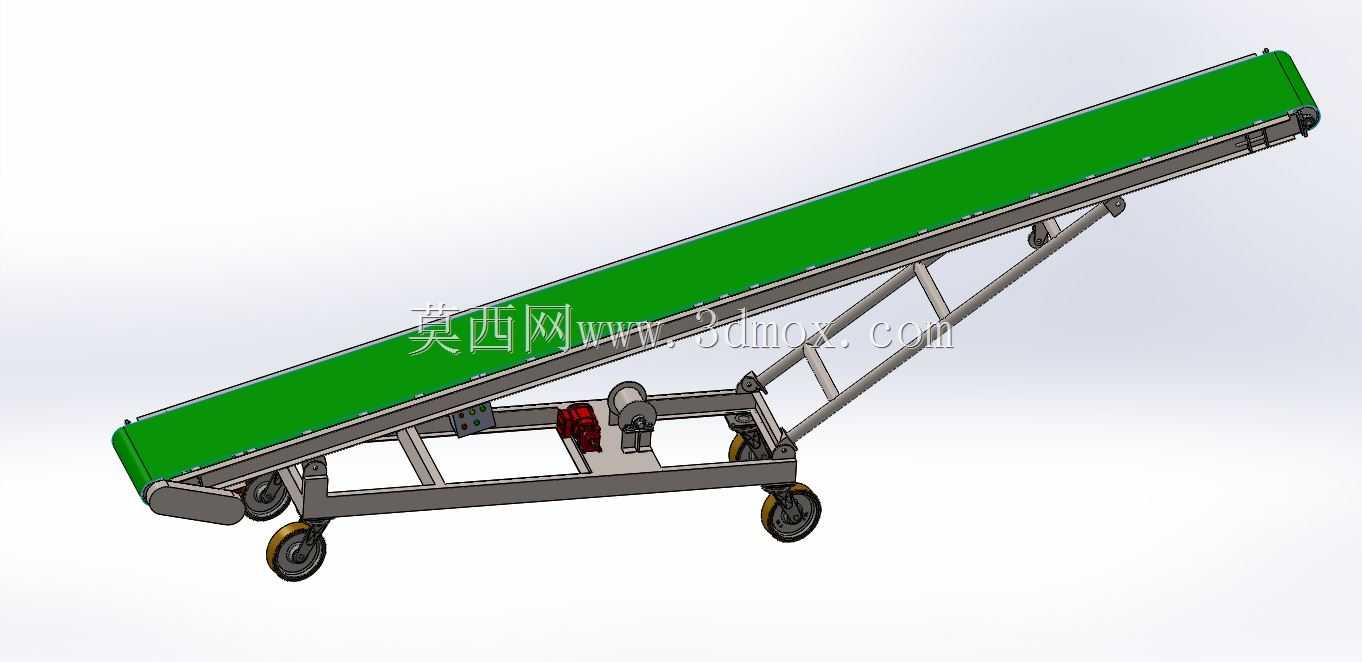

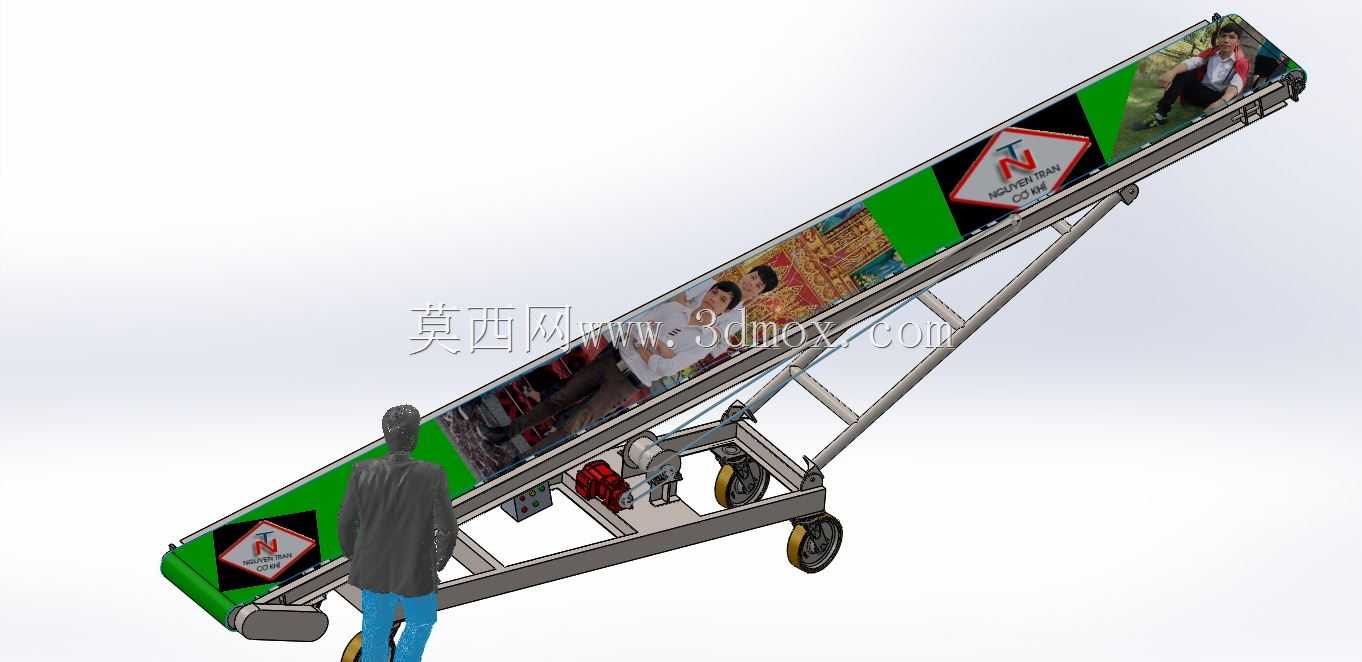

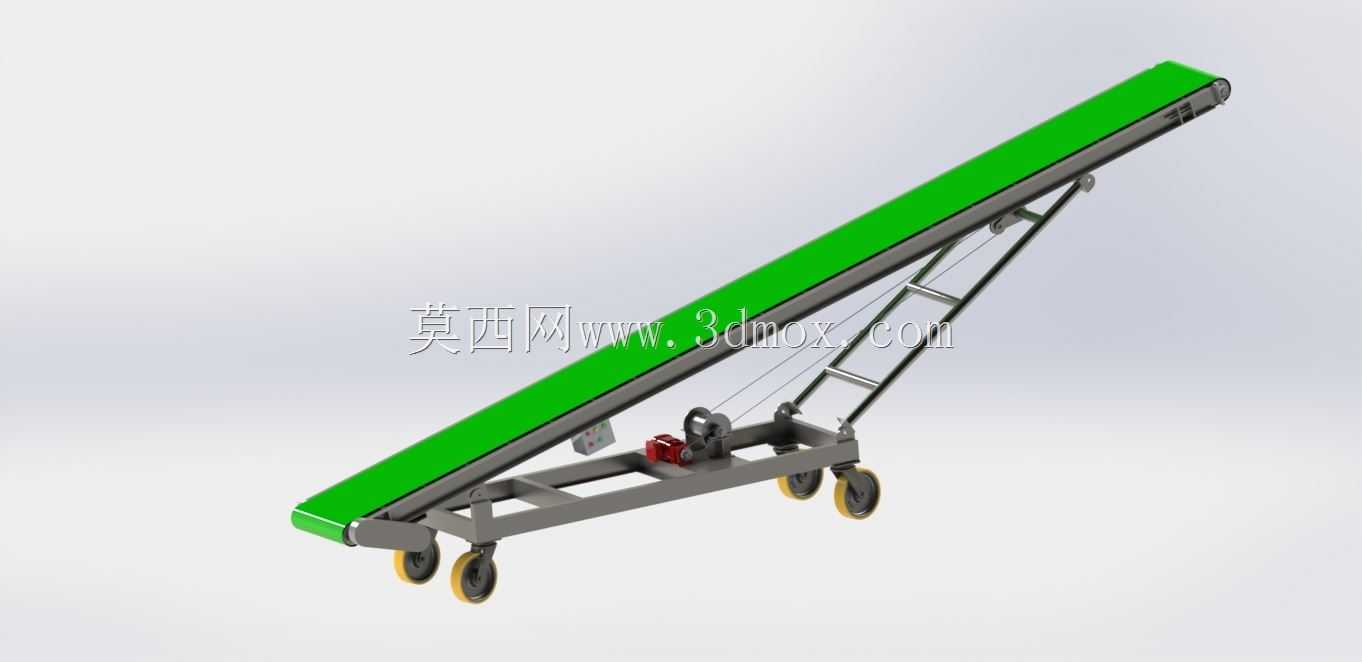

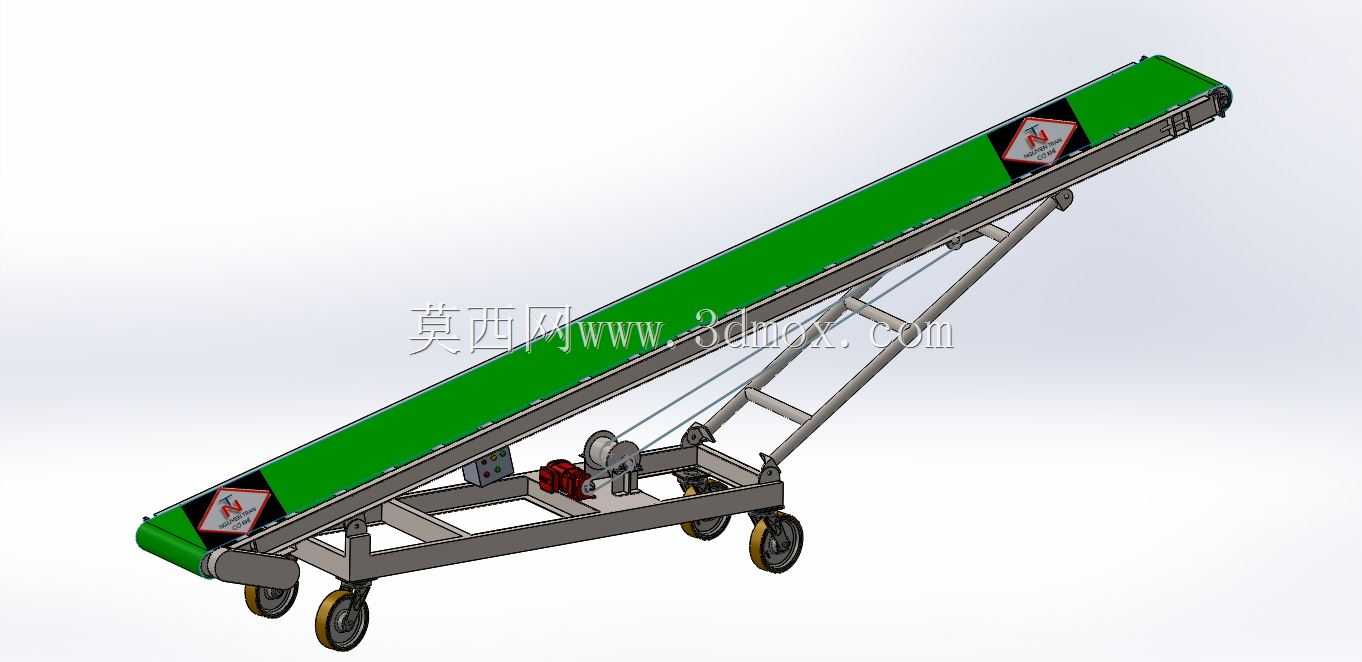

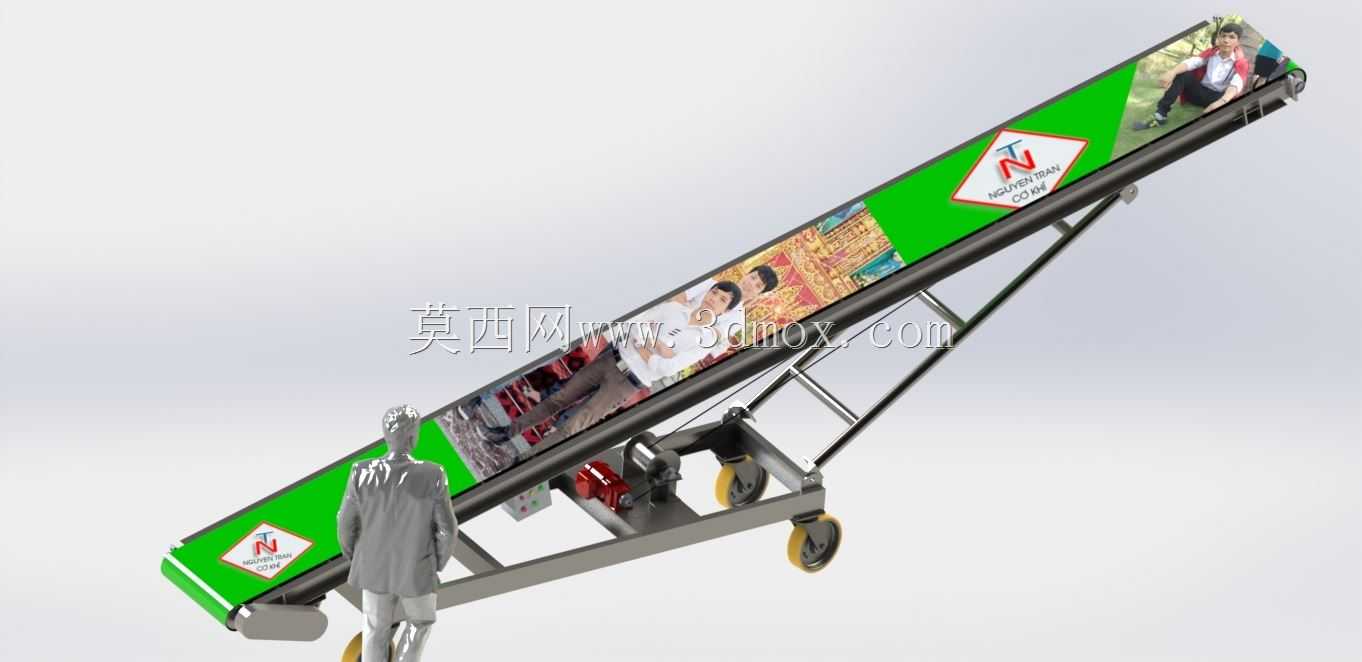

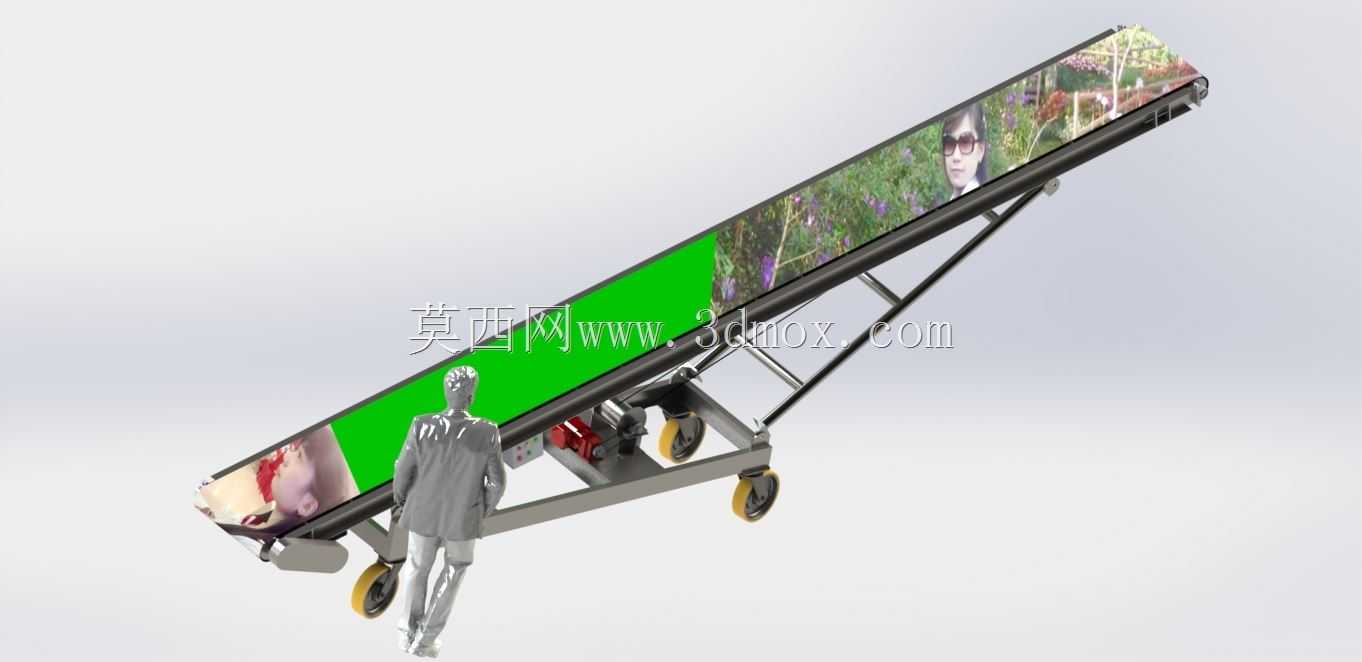

　　这款可移动爬坡皮带输送设备，主要针对车间内零散物料的短距离转运、不同高度工位间的物料传递场景设计，常见于仓储分拣、生产流水线上下料、装卸货辅助等作业环节，能够解决固定输送线无法灵活调整作业位置、难以适配不同高度差工位的痛点。设备整体采用倾斜布置的带式输送结构，绿色防滑输送带作为承载构件，运行时依靠驱动辊与皮带间的摩擦力带动物料沿倾斜面向上输送，皮带表面的防滑纹理可避免散料、箱装物料在爬坡过程中出现下滑偏移，适配袋装、箱装、零散块状等多种形态的物料输送，常规作业坡度可根据实际使用需求调整支撑结构的张紧拉索长度，实现输送倾角的灵活变动，适配不同高度差的上下料点位。

　　从结构设计逻辑来看，设备底部采用带刹车的万向脚轮作为行走支撑，四个脚轮分别布置在底架的四个端点位置，单个脚轮承载能力匹配设备满载运行时的总载荷，刹车结构可在设备移动到指定作业位置后锁定轮体，避免作业过程中设备出现滑移偏移；底架采用矩形钢管焊接成型，作为整个设备的承载基础，兼顾结构强度与整体重量控制，避免设备过重导致移动费力。倾斜段的机架采用两侧平行的型钢作为主梁，主梁之间通过横向撑杆连接固定，保证机架的整体刚性，避免皮带运行过程中机架出现晃动变形；驱动单元布置在设备下端的进料侧位置，采用减速电机直接驱动主动辊的结构，减少中间传动环节的功率损耗，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免皮带重载运行时出现打滑丢转的问题，从动辊布置在设备上端的出料侧，辊体两端配置张紧调节结构，可通过调整螺栓改变从动辊的前后位置，实现皮带张紧度的调整，同时纠正皮带运行过程中出现的跑偏问题。

　　支撑结构采用可折叠的斜向撑杆搭配钢丝绳拉索的组合形式，斜撑杆下端与底架铰接，上端与倾斜机架中部铰接，钢丝绳拉索连接倾斜机架上端与底架尾部，通过调整拉索的长度即可改变倾斜机架的抬升高度，调整完成后通过锁扣固定拉索位置，即可保证设备运行时的结构稳定性，非作业状态下可松开拉索将倾斜机架放平，减小设备的存放占用空间。设备的安装边界需要结合作业场地的实际情况核算，当设备调整至最大爬坡角度时，整体水平投影长度、垂直抬升高度需要匹配作业点位的高度差，设备两侧需要预留不小于300mm的操作空间，用于日常的皮带调整、维护检修作业，底部脚轮的支撑面需要保证平整坚实，避免设备放置后出现倾斜导致皮带跑偏。

　　在实际选型应用过程中，这类移动爬坡输送机不需要做复杂的地面固定，可根据生产任务的变化随时转移作业位置，相比固定安装的输送线，前期投入成本更低，场地适应性更强，尤其适合多品种小批量的生产场景，可配合不同的生产设备灵活组成临时输送线。设计过程中需要重点核算倾斜机架的抗弯强度，尤其是满载状态下机架中部的挠度变形量，避免变形过大导致皮带托辊的安装位置偏移，加剧皮带的磨损；皮带托辊采用间隔布置的形式，托辊间距根据输送物料的单重调整，保证皮带承载面的下垂量控制在合理范围内，减少皮带运行过程中的颠簸抖动；设备的电气控制部分可根据需求配置正反转功能，实现物料的双向输送，同时配置急停按钮，布置在设备两端便于操作的位置，应对作业过程中的突发情况。日常维护过程中需要定期检查皮带的磨损情况、张紧度，以及脚轮的转动灵活性，对铰接点、转动辊的轴承位置定期加注润滑脂，保证设备运行的顺畅性，减少故障停机概率。
