可移动倾角可调皮带输送设备结构设计

　　这款带式输送设备的设计初衷，是解决车间内零散点位、临时作业场景下的短距离物料爬坡转运需求，区别于固定安装的长距离输送线，它自带行走轮组，可在硬化车间地面、仓库地坪上灵活推移，不需要做预埋地脚固定，适配多工位轮换作业的生产模式，比如机加工车间的边角料收集转运、仓储环节的散货装车补料、包装线末端的成品向周转笼的高位输送，都能通过调整设备位置快速接入作业流程，不需要额外搭建临时输送架。设备的倾角调节结构采用斜撑配合锁紧定位的设计，可根据接料端与出料端的高度差调整皮带倾斜角度，调整范围覆盖常规散料、箱装件的爬坡输送角度阈值，避免倾角过大导致物料下滑，调节到位后通过两侧的锁紧件固定斜撑位置，保证输送过程中机架不会出现角度偏移。

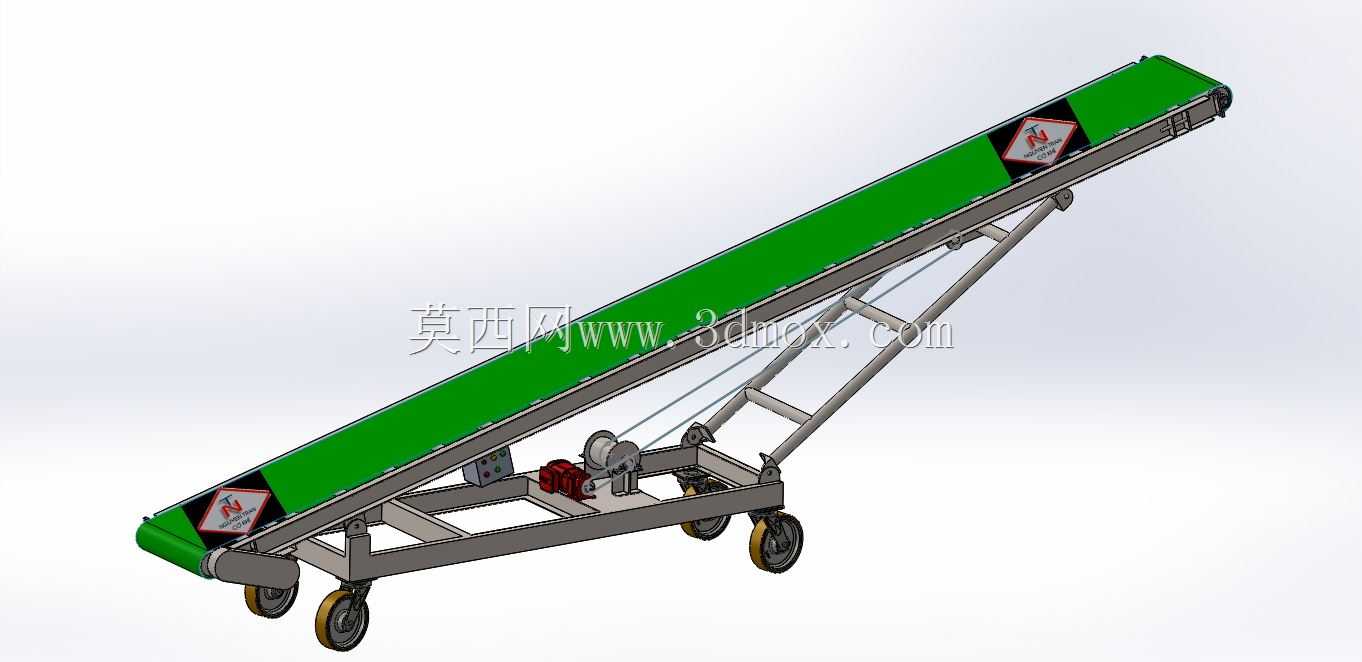

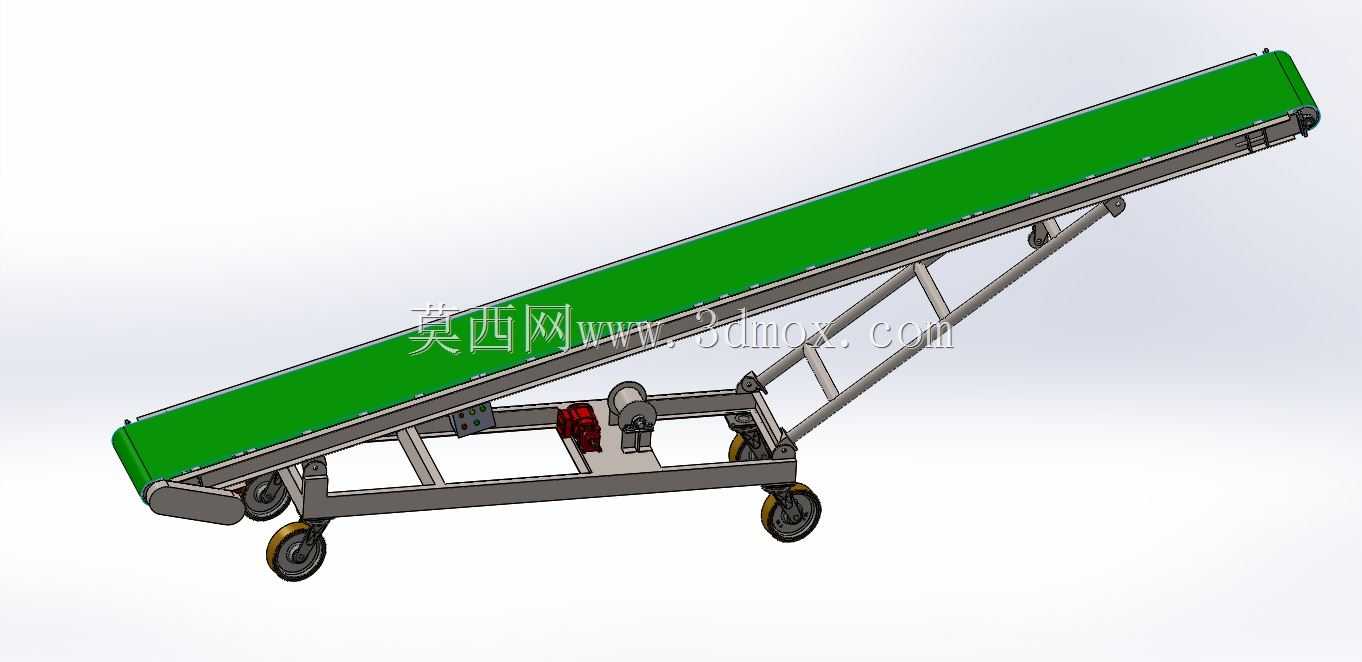

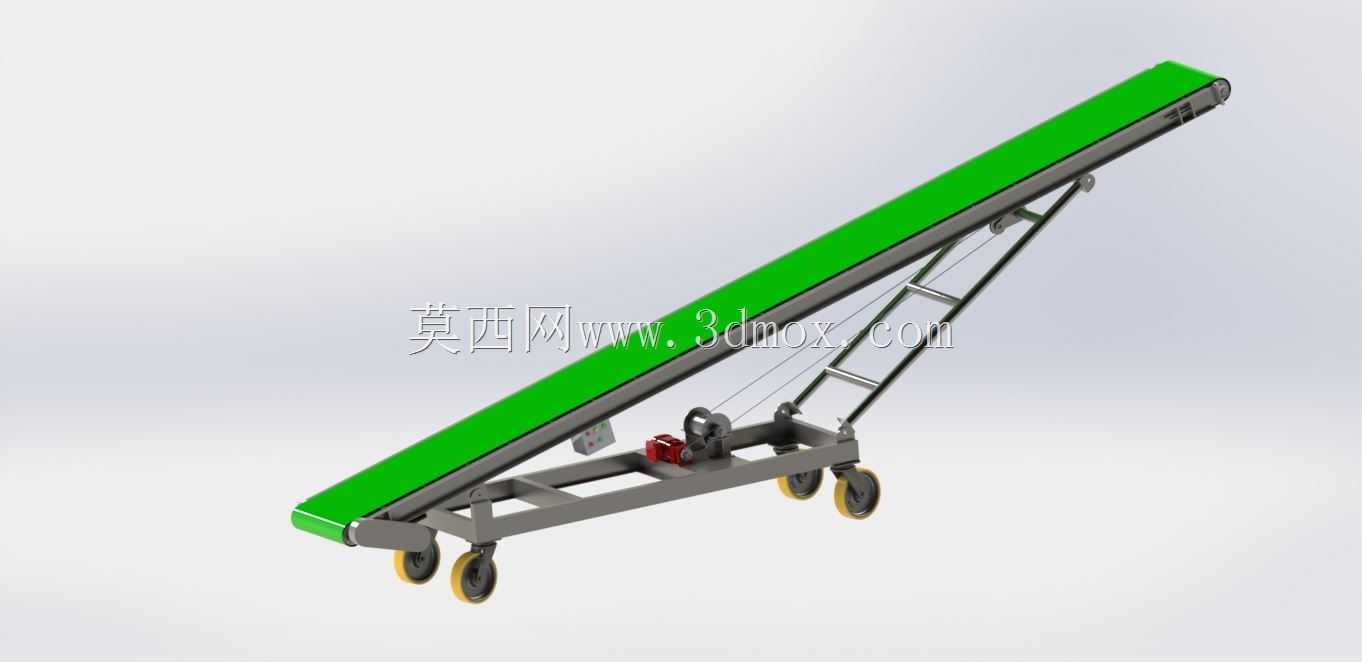

　　机架主体采用型钢焊接成型，主承力梁选用矩形管焊接，兼顾结构刚性与整体重量控制，推移过程不会出现明显的形变，底部的四个行走轮中，两个为定向轮、两个为带刹车的万向轮，推移到作业位置后踩下万向轮刹车，即可固定设备位置，避免作业过程中设备移位。驱动单元布置在设备下端的进料侧位置，采用电机配合减速机构驱动主动滚筒，主动滚筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载输送时出现皮带打滑的问题，从动滚筒布置在设备上端的出料侧，两端配备张紧调节结构，可通过调整螺栓改变从动滚筒的位置，补偿皮带长期运行后出现的拉伸松弛，保证皮带始终保持合适的张紧度，不会出现跑偏、打滑的故障。皮带选用绿色PVC材质，表面平整，适配箱装成品、袋装物料、

　　小型机加工零件的输送，皮带两侧的机架上设置有挡边结构，避免输送过程中物料从皮带侧边掉落，皮带两端的进料、出料位置都做了圆弧过渡，减少物料转接时的磕碰。设备的支撑斜撑采用圆管制作，一端铰接在中部机架位置，另一端通过可调锁紧结构与下部主架连接，调整倾角时只需要松开锁紧件，抬升或降下上部机架到合适高度后重新锁紧即可，单人即可完成角度调整作业，不需要额外吊装设备配合。从安装边界来看，设备处于最低倾角状态时整体长度控制在常规车间通道的通行宽度范围内，推移转场时不会与通道两侧的设备、货架发生剐蹭，最大倾角状态下的出料端高度可适配常规周转车、货运车辆的货箱高度，不需要额外搭建过渡接料平台。设计过程中对机架的受力做了针对性优化，

　　中部承力位置增加了横向加强筋，避免满载输送时机架出现下挠变形，驱动单元的安装座做了一体焊接设计，保证电机、减速机的安装同轴度，减少运行过程中的振动与噪音。日常维护层面，设备的所有转动位置都预留了润滑注油点，张紧结构的调节螺栓外露，方便操作人员定期检查调整，行走轮的轮轴采用免维护轴承设计，减少日常维护的工作量。这类移动式可调倾角的皮带输送设备，相比固定输送线的投入成本更低，转场灵活性更强，尤其适合中小批量生产、作业点位不固定的生产场景，可有效减少人工搬运的劳动强度，提升短距离物料转运的作业效率，建模过程中对各个部件的装配关系做了完整还原，包括紧固件的连接位置、转动副的配合间隙都按照实际加工装配要求做了设定，可直接作为同类设备设计的参考原型，也可用于设备选型阶段的结构验证。
