带储料斗倾斜式物料输送上料设备

　　这套带储料斗的倾斜输送设备，主要面向散状颗粒、小块状物料的连续上料作业场景，常见于粮食加工、饲料生产、塑料改性、食品预处理等生产线的前端衔接工位，用来完成低位储料点到高位加工设备进料口的物料转运，替代传统人工上料的高强度重复作业，同时能稳定控制物料输送速率，匹配后端加工设备的额定进料量，避免出现堵料、缺料导致的生产线断流问题。

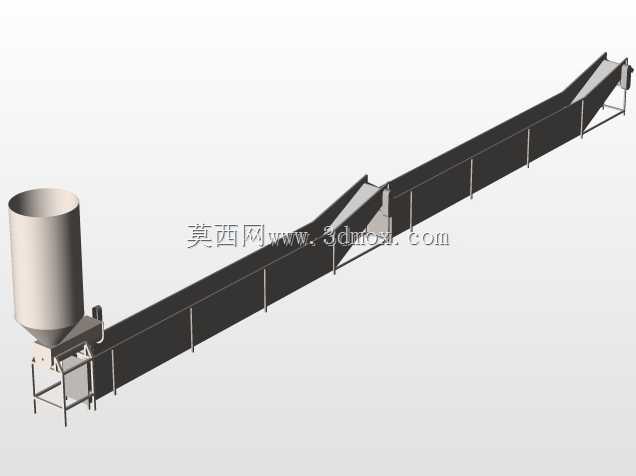

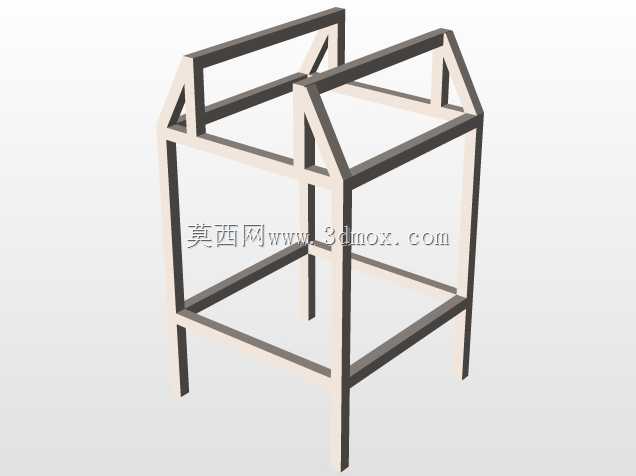

　　从结构布局来看，设备整体采用倾斜布置的长条形输送主体，进料端搭配锥底储料斗，出料端抬升至对应高度，整体安装时需要预留地面固定区域，储料斗下方的支架需要通过膨胀螺栓与硬化地面固定，避免设备运行过程中因输送带张紧力、物料重量出现偏移。输送段的倾斜角度经过适配设计，既保证物料在输送过程中不会出现向下滑移的问题，又能尽可能压缩设备的水平占地长度，适配车间内有限的安装空间，输送段的侧边设置有连续的挡边结构，防止散状物料在输送过程中从带面侧边洒落，降低现场清理的工作量。

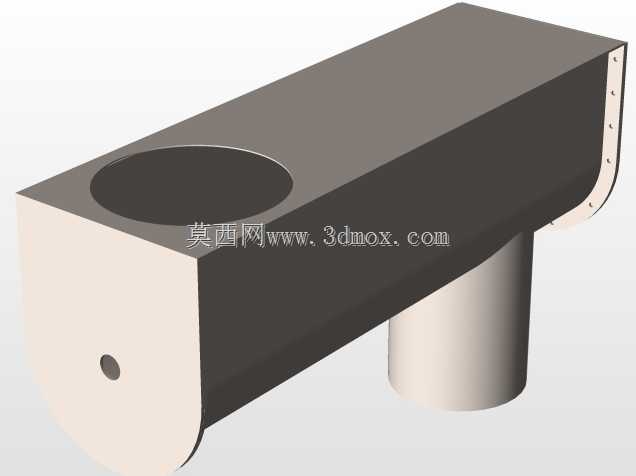

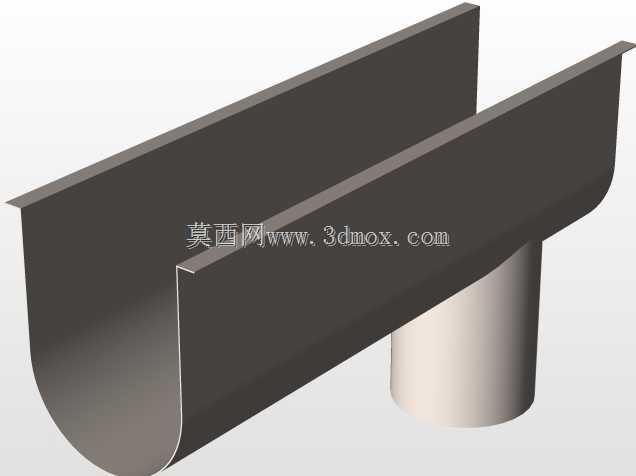

　　储料斗采用上宽下窄的锥斗结构，下部设置有可调式出料闸门，能够根据后端设备的处理能力调整出料开度，控制落到输送带上的物料厚度，避免瞬时进料量过大导致输送带过载、物料溢出。储料斗与输送段进料端的衔接位置设置有导料槽，导料槽的下边缘与输送带表面保持合理间隙，既不会刮蹭输送带表面造成带面磨损，又能防止物料从衔接缝隙处漏出。输送段的主体框架采用型材拼接结构，各段支架之间通过紧固件连接，方便运输过程中的拆分与现场组装，框架上间隔布置有托辊组，承托输送带及上方物料的重量，避免长距离输送过程中输送带出现下垂变形，影响输送稳定性。

　　驱动单元布置在输送段的高位出料端，采用电机减速机直连驱动辊的结构，传动效率更高，同时高位布置的驱动单元能避免进料端的物料散落、现场清洁用水等接触驱动部件，降低驱动系统的故障概率。出料端设置有斜向出料导板，物料到达高位后顺着导板滑入后端设备的进料口，导板的角度经过适配，保证物料能顺畅滑落，不会在出料位置出现积料。输送带的张紧机构设置在输送段的低位进料端，采用螺旋张紧结构，操作人员可以通过两侧的调整螺栓调节驱动辊与改向辊的中心距，补偿输送带长期运行后出现的拉伸变形，保证输送带保持合适的张紧度，避免出现打滑、跑偏的问题。

　　设计过程中，首先需要根据目标输送物料的堆积密度、安息角参数确定输送段的最大倾斜角度，针对常见的粮食、塑料粒子等散料，倾斜角度控制在物料安息角以内，保证输送过程中物料不会向下滑移；其次需要根据要求的上料高度、输送产能确定输送带的宽度、运行速度以及驱动功率，带宽选择需要匹配最大物料粒径，避免大块物料卡在挡边与带面之间，带速选择需要兼顾输送效率与物料稳定性，带速过高容易导致物料在倾斜段滚落，带速过低则无法达到额定产能。设备的安装边界需要注意，高位出料端的下方需要预留足够的操作空间，方便后续设备维护、出料口堵塞清理，储料斗的上方需要预留加料空间，适配人工倒料或者前端供料设备的出料位置，设备两侧需要预留至少600mm的检修通道，方便日常检查托辊运转、输送带磨损情况，以及后续的易损件更换作业。

　　在实际使用场景中，这套设备可以直接搭配拌料机、挤出机、粉碎机等加工设备使用，储料斗可以临时存储一定量的待加工物料，操作人员不需要持续守在进料位置补料，只需要间隔一定时间往储料斗内补加物料即可，大幅降低前端上料岗位的劳动强度。输送段的全挡边设计可以适配多种流动性较好的散状物料，不需要针对单一物料做特殊结构调整，设备的通用性较强，框架表面做防锈涂装处理，能够适应车间内多尘、偶尔有清洁沾水的作业环境，延长设备的整体使用寿命。
