长距离变高度溜槽式物料导料结构

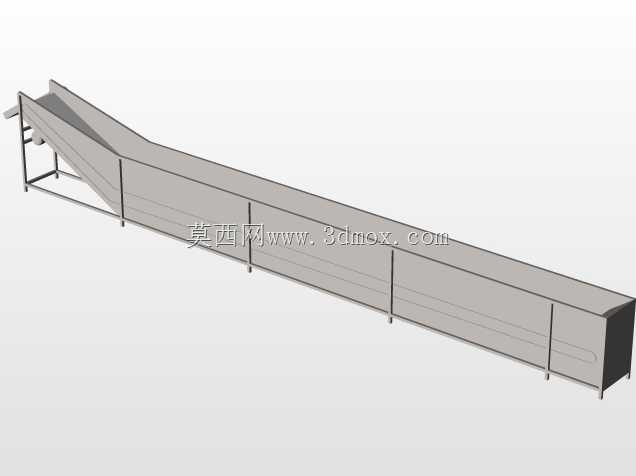

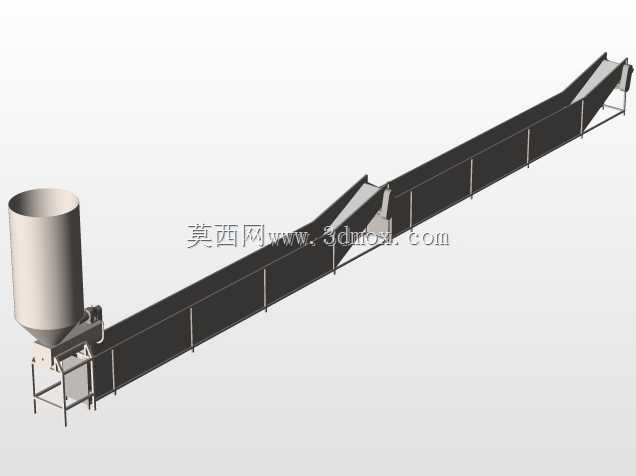

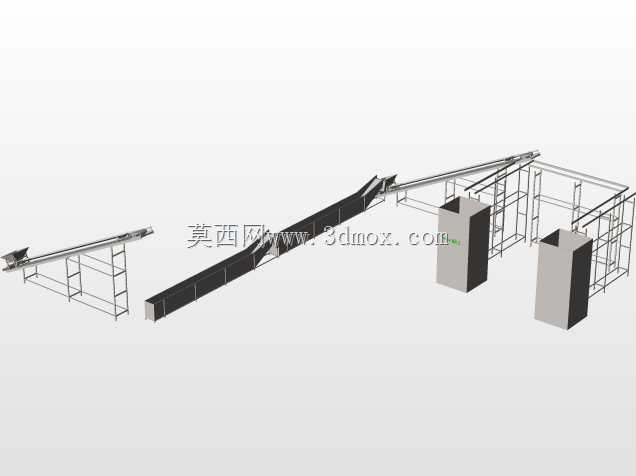

　　在散料输送的产线布局中，这类变高度溜槽结构往往承担着不同高程输送设备之间的物料转接功能，常见于矿山破碎筛分线、粮食仓储转运线、建材骨料输送线、轻工包装物料输送线等场景，用来衔接上游出料端与下游接料设备，避免物料自由坠落产生的飞溅、扬尘以及对下游设备的直接冲击。从结构形态来看，该溜槽采用分段变坡设计，进料端高度较高，通过一段斜向过渡段衔接至低高度的水平出料段，整体槽体为敞口式U型截面，两侧设置直立挡边，能够在物料滑落过程中限制物料的侧向偏移，避免撒料问题。设计这类结构时，首先需要核算物料的安息角，溜槽的倾斜段坡度需要大于所输送物料的自然安息角，保证物料能够依靠自重顺利滑落，不会在槽体内积料堵料；同时坡度也不能设置过大，

　　否则物料下滑速度过快，会对出料端的下游设备造成过大冲击，加剧设备磨损，甚至出现物料飞出槽体的问题。该结构的支撑采用侧置支腿设计，支腿沿槽体长度方向间隔布置，支腿底部预留安装固定孔位，可直接通过膨胀螺栓或者焊接方式固定在土建基础或者设备机架上，安装时需要保证槽体的直线度，避免槽体局部出现凹陷或者凸起导致物料卡滞。从安装边界来看，进料端的接口尺寸需要与上游设备的出料口尺寸匹配，通常进料端会设置法兰边或者搭接边，方便与上游设备的出料罩密封连接，减少转运过程中的粉尘外溢；出料端则需要延伸至下游输送设备的受料点中心位置，保证物料能够准确落到下游输送带或者料仓的中心区域，避免偏载导致的输送带跑偏、料仓偏仓等问题。

　　槽体的壁厚选择需要结合输送物料的磨琢性确定，比如输送矿石、砂石等高磨琢性物料时，需要在溜槽内壁加装耐磨衬板，衬板可采用耐磨钢板、聚氨酯板或者陶瓷衬板，通过沉头螺栓固定在槽体壁板上，磨损后可单独更换，延长整体结构的使用寿命；如果输送粮食、塑料粒子等低磨琢性物料，采用普通碳钢板折弯成型即可满足使用需求。在结构细节处理上，溜槽的各段拼接处需要保证内壁平齐，不能出现突出的螺栓头、焊接焊瘤等结构，否则会在物料流动过程中勾挂杂物，长期积累后造成堵料；倾斜段与水平段的过渡位置采用大圆弧过渡，避免直角转折导致的物料流速骤变，减少物料在转折处的堆积概率。敞口式的设计一方面方便操作人员日常观察槽内的物料流动状态，出现堵料时能够快速清理，

　　另一方面也便于后期对槽体内壁的磨损情况进行检查维护，相比封闭溜槽，维护作业的便利性更高。这类溜槽结构在实际应用中，还会根据现场的布局需求调整长度、变坡位置以及两端的高度差，部分工况下还会在溜槽上加装检修门、阻尼抑尘装置、料流检测装置等附件，进一步提升使用可靠性。建模过程中需要重点关注各段壁板的折弯角度、支腿的定位尺寸以及安装孔位的同轴度，保证加工后的构件能够顺利拼接，现场安装时不需要额外进行大量的修配工作，降低现场施工的难度。
