倾斜上料配套长距离物料输送处理生产线

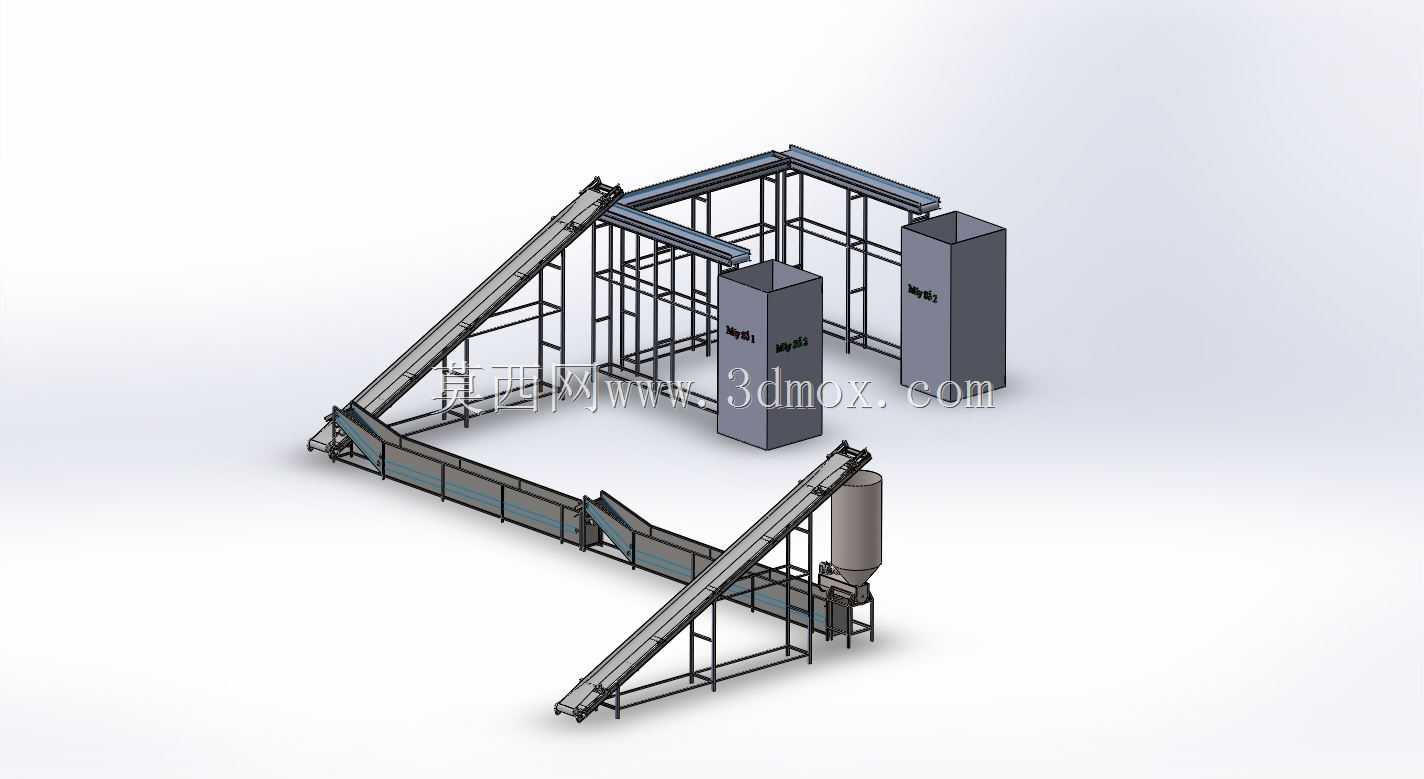

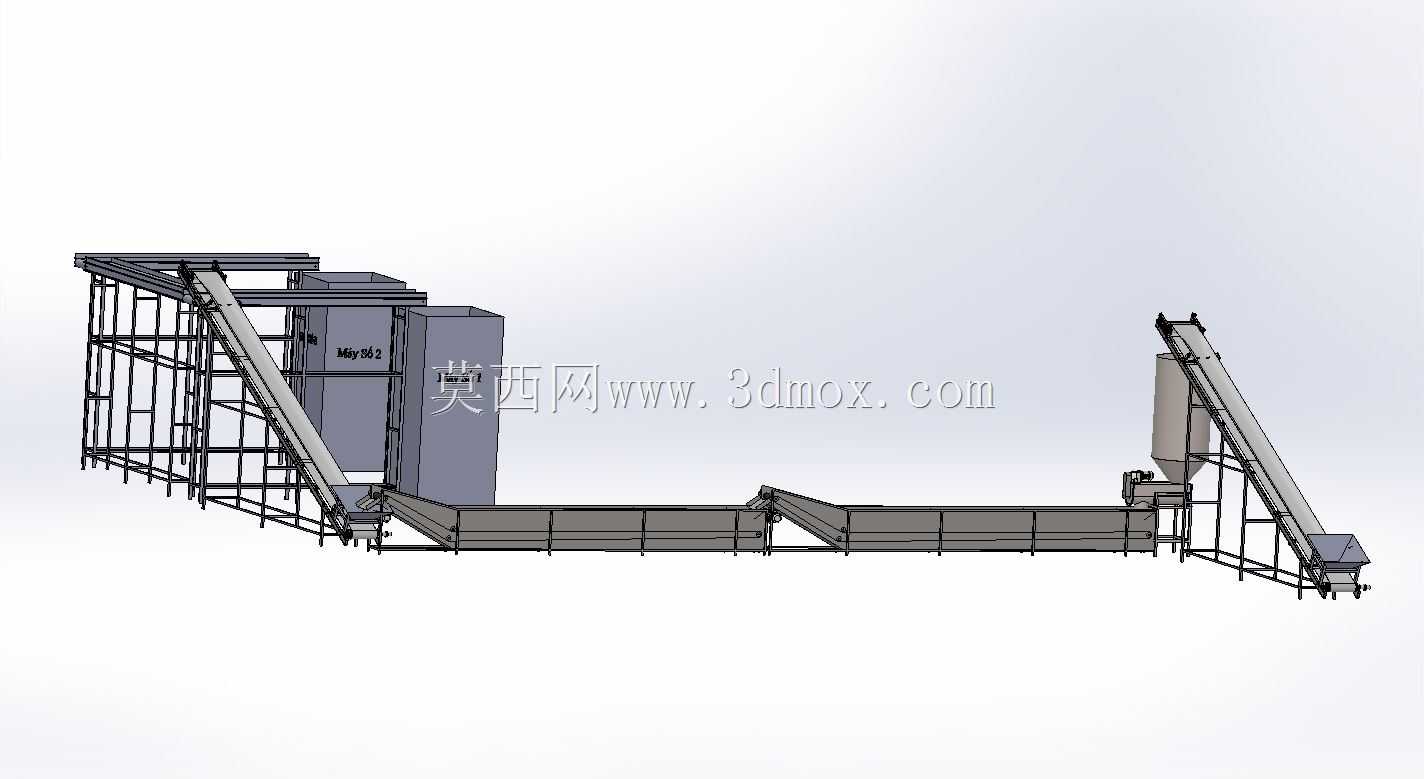

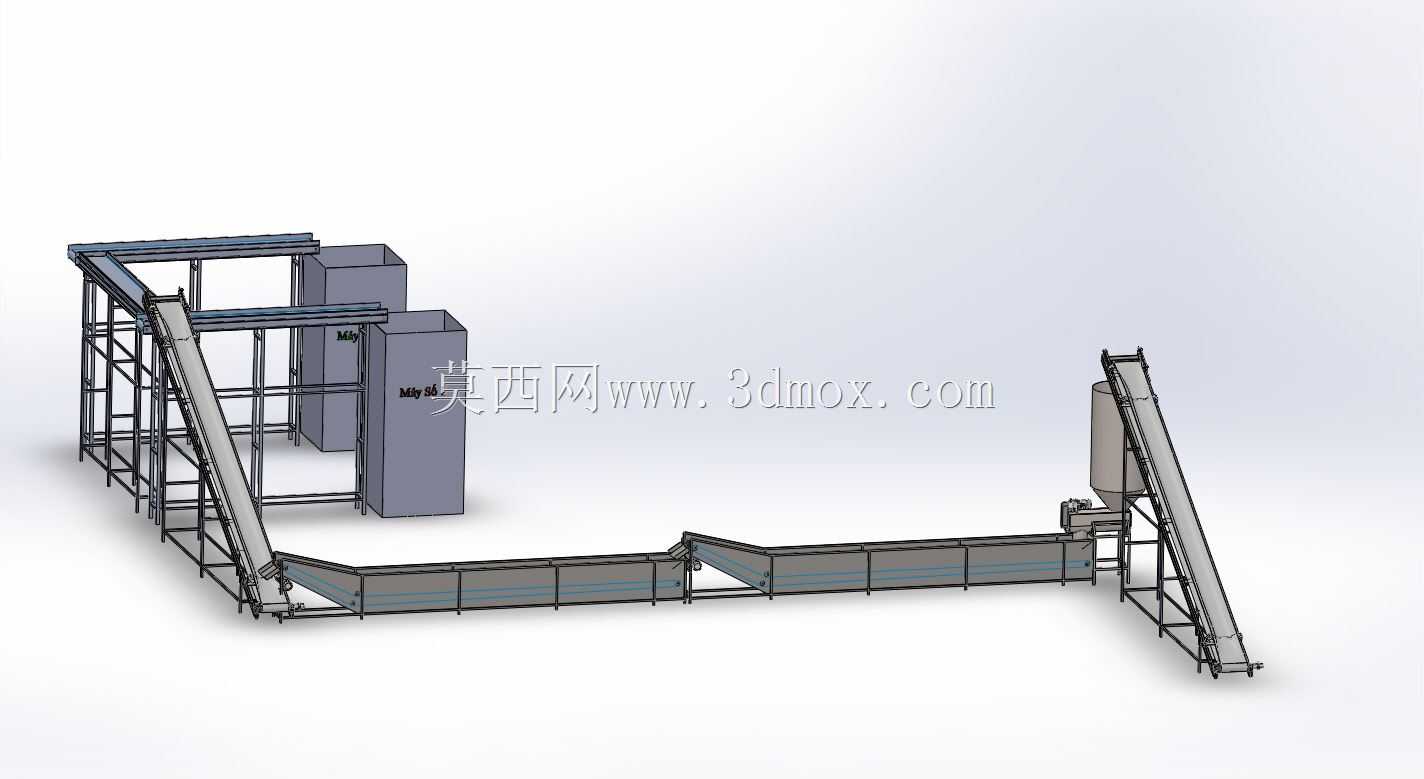

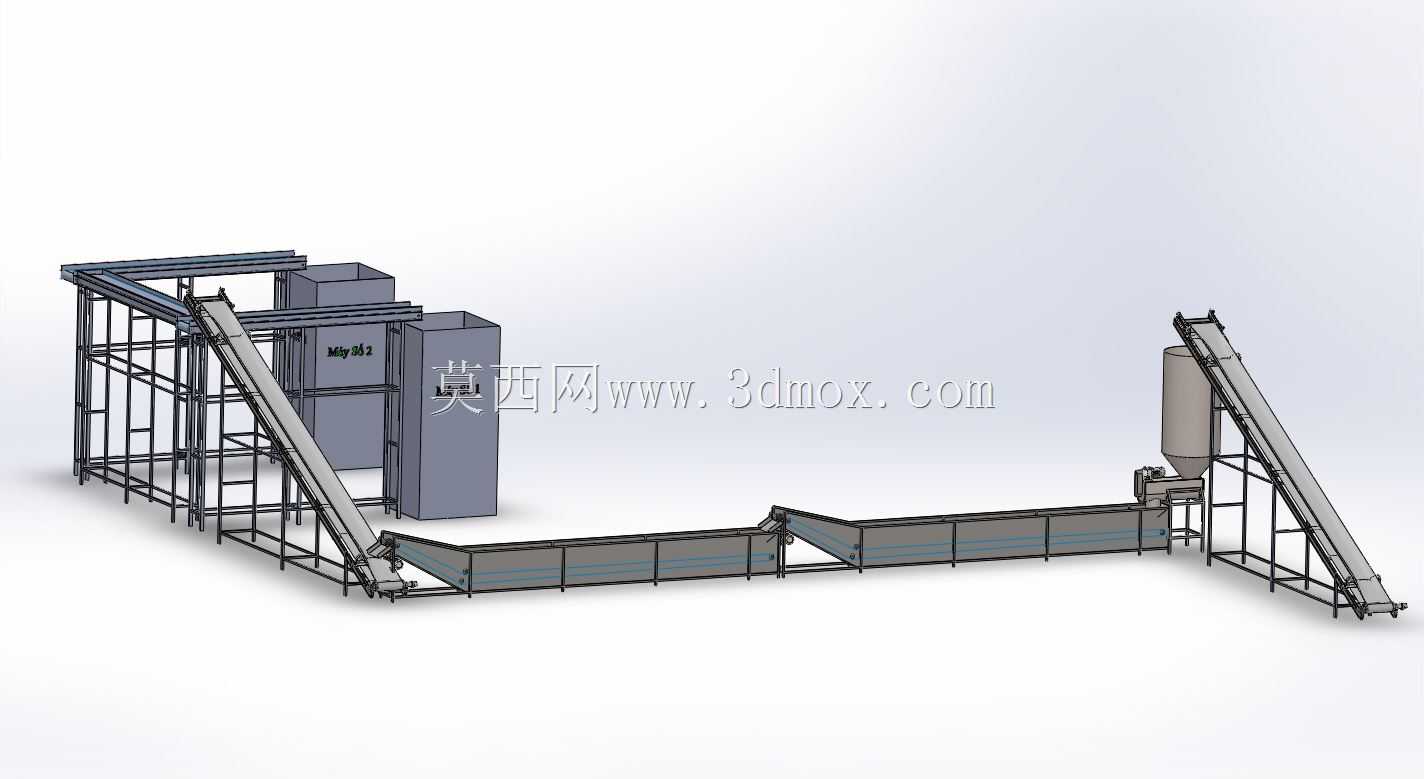

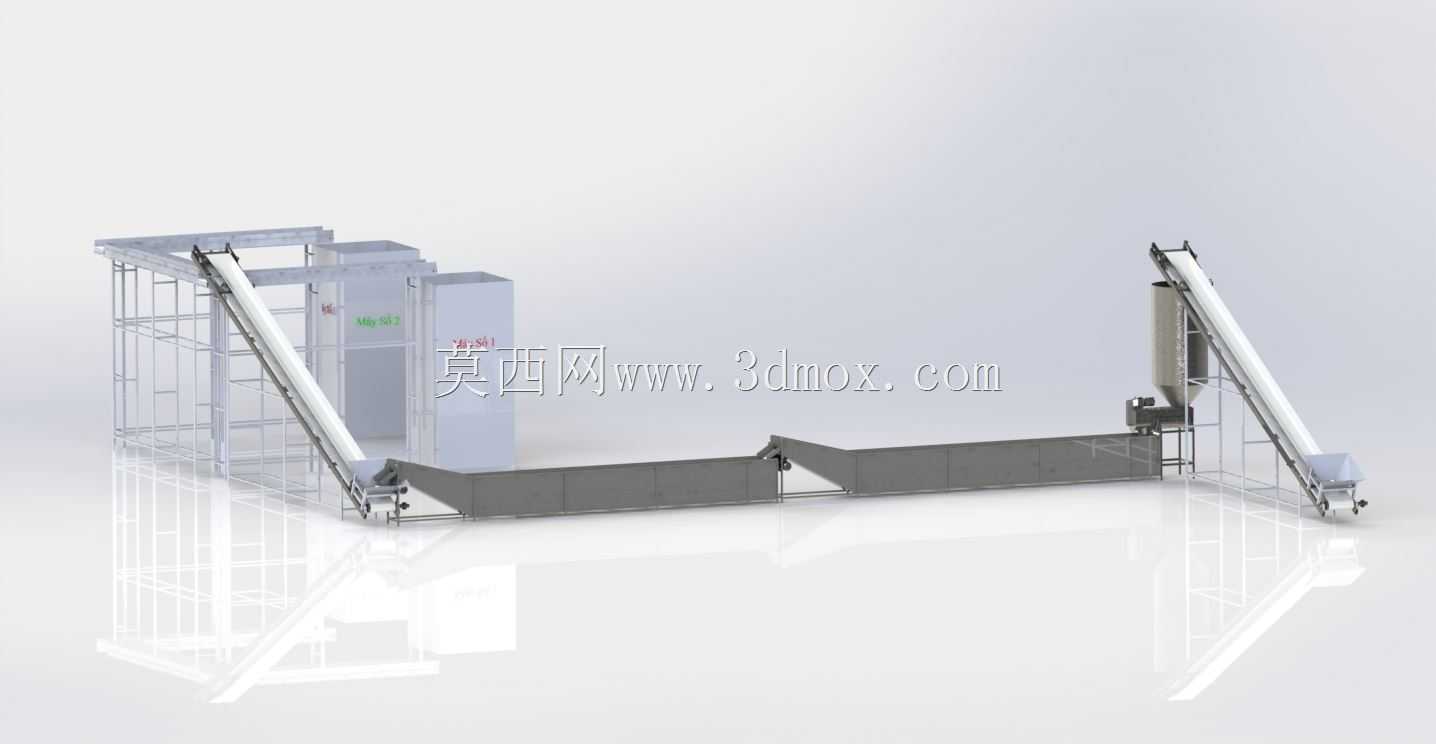

　　这套输送处理系统的三维结构完整还原了散料处理场景下的多段协同作业逻辑，从现场安装边界来看，整套设备沿水平方向延展长度适配中小型加工车间的跨距需求，两端的倾斜上料段抬升高度匹配后续工序的进料口高度差，无需额外增设转接塔架即可完成低位散料到高位处理单元的物料流转，水平段的槽体宽度根据常规散料的堆积密度做了冗余设计，避免大流量进料时出现物料溢撒的情况。

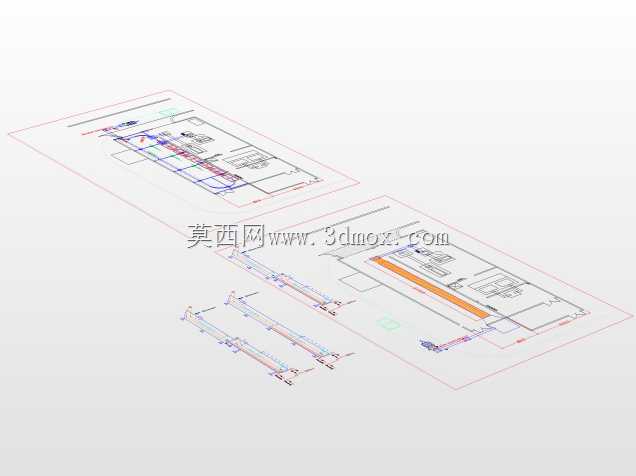

　　从实际应用场景出发，这套设备可覆盖农副散料加工、工业颗粒原料预处理、建材散料输送等多个场景的物料转运需求，两端的倾斜段分别承担原料进料抬升和处理后物料输出抬升的功能，中间水平段预留了足够的安装空间，可根据实际工艺需求加装筛分、除杂、计量等功能模块，不需要对主体输送框架做大规模改动即可适配不同的工艺路线。框架主体采用标准化型材拼接设计，所有支撑立柱的底部都预留了地脚安装孔位，安装时可根据车间地面的实际平整度通过调整垫铁找平，不需要提前做特殊的混凝土地基处理，大幅降低现场安装的施工周期与成本。

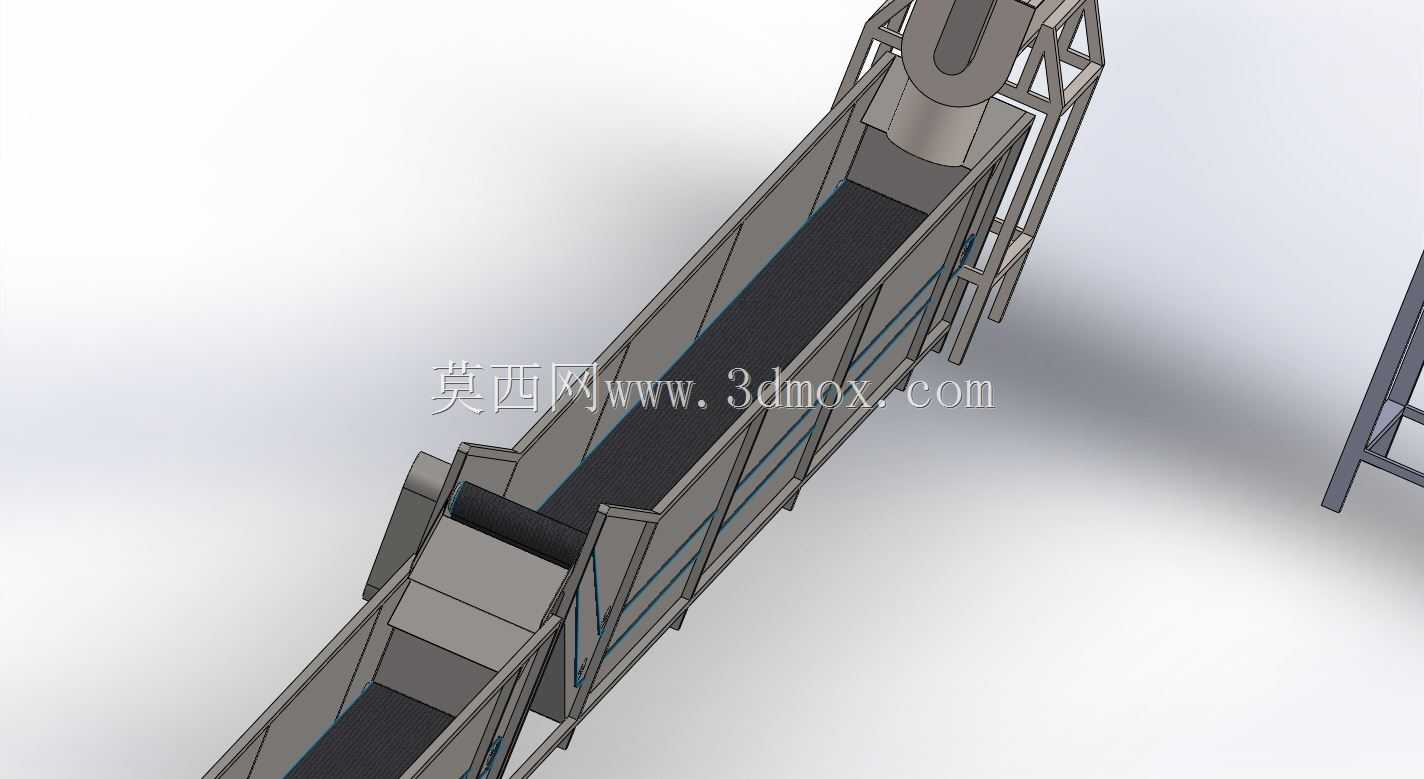

　　设计过程中优先考虑了散料输送过程中的防撒漏与运维便利性，倾斜段的皮带两侧加装了挡边结构，避免大倾角输送时颗粒物料沿皮带侧向下滑掉落，所有皮带的张紧机构都设置在设备外侧的易操作位置，运维人员不需要进入设备内部即可完成皮带张紧度的调整与日常检查，驱动单元布置在倾斜段的上端位置，利用物料自重形成的皮带张紧力降低驱动负载，同时避免驱动单元接触散料造成的磨损加剧。中间水平段的槽体采用分段式螺栓连接结构，当某一段槽体出现磨损时可单独拆卸更换，不需要整体拆解输送线，大幅降低后期运维的配件成本与停机时间。

　　两端的上料段进料口都做了扩口式导料结构，可适配装载机、人工倒料、上游设备直连等多种进料方式，出料口位置设置了可调节的导料挡板，可根据下游接料设备的进料口位置调整物料的下落轨迹，避免物料偏载造成下游设备的异常磨损。整套设备的安全防护设计也贴合生产现场的实际需求，所有传动辊的外露位置都预留了防护罩安装位，现场安装时可根据安全规范加装对应防护结构，走台与检修位置的护栏安装孔位也在框架建模时做了预留，不需要后期现场打孔焊接，保证框架整体的结构强度不受现场施工的破坏。

　　从结构受力的角度来看，倾斜段的支撑框架做了斜向加强筋设计，可承受满负载运行时的物料重量与皮带运行的交变载荷，避免长期运行后出现框架变形导致的皮带跑偏问题，中间水平段的支撑立柱间距经过载荷计算优化，既保证槽体不会因为跨距过大出现下挠变形，也不会因为立柱过密造成材料的浪费。所有转动部件的安装位都做了同轴度公差预留，装配时可通过调整螺栓微调辊筒的安装角度，快速纠正皮带跑偏的问题，不需要对框架做二次加工。料仓部分的锥角设计根据散料的安息角做了优化，避免物料在仓内出现架桥堵料的情况，仓壁预留了振动器的安装位，针对流动性较差的物料可加装振动器辅助下料，保证物料输送的连续性。
