倾斜式皮带爬坡上料输送设备

　　这类倾斜布置的带式输送结构，在散料、小件成品的工位转序场景里应用极广，从五金冲压线的件料转运，到粮食加工、塑胶注塑行业的成品料输送，再到包装线前段的物料抬升上料，都能见到同结构设备的身影。区别于水平布置的平皮带机，爬坡结构的核心作用是解决不同高度工位之间的物料传递，无需人工反复搬运抬升，能直接衔接低位的出料端与高位的进料工位，比如把注塑机出料口的成品直接输送到高位的包装台料斗，或是把筛分设备出料的散料抬升到储料仓的进料口，减少中间的中转环节，降低人工转运的劳动强度，同时避免物料在多次中转过程中出现的洒落、磕碰损伤问题。

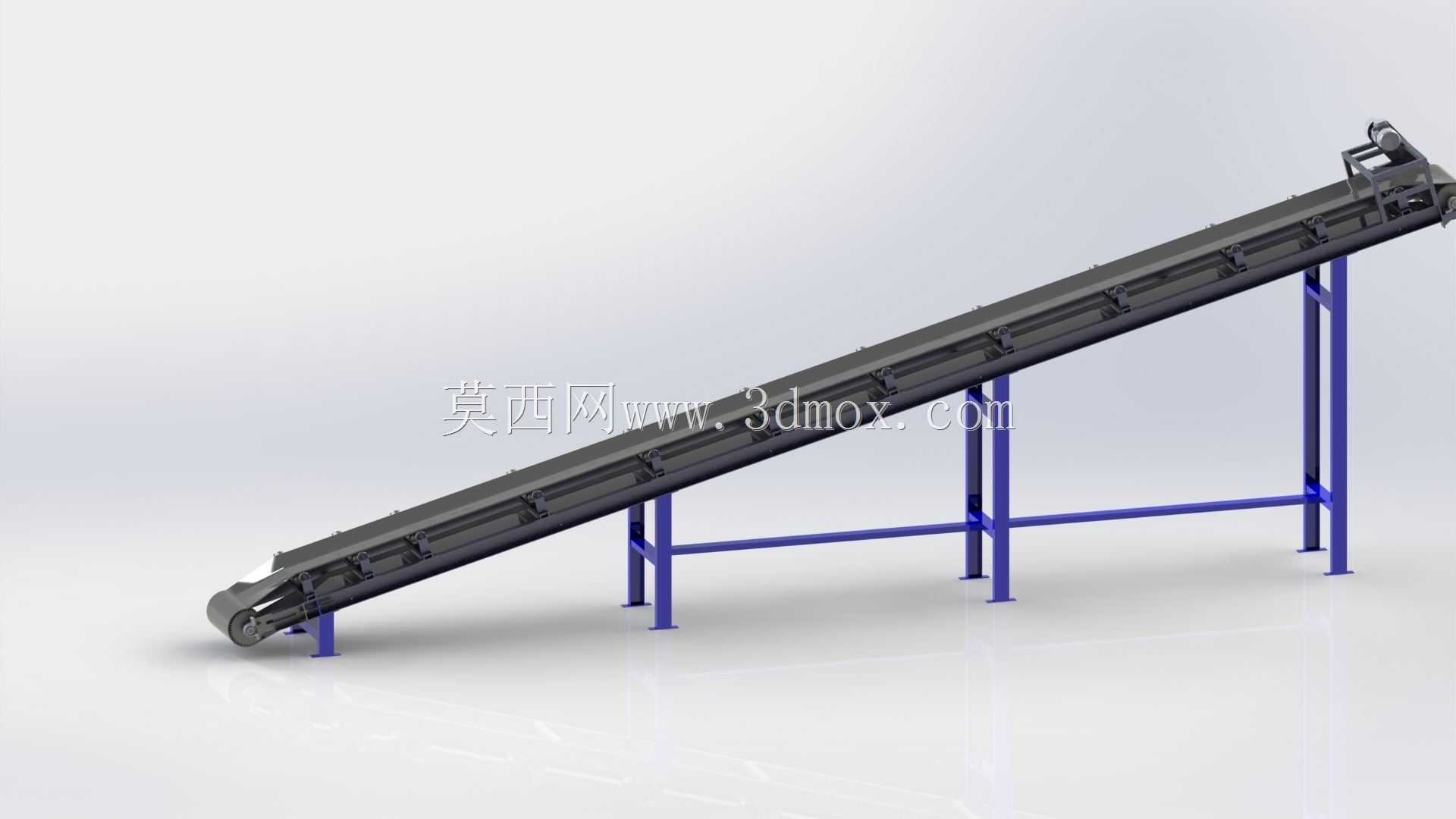

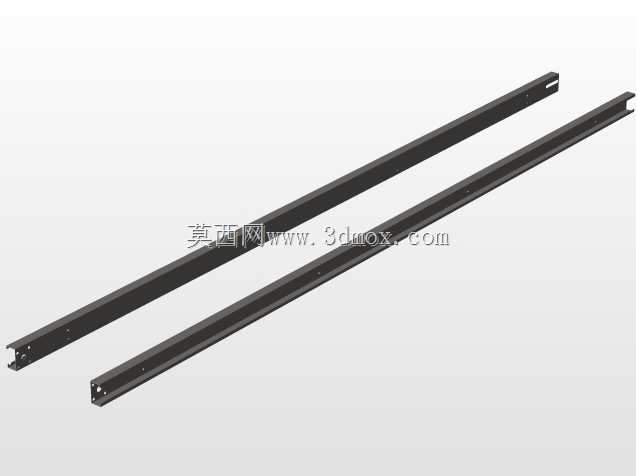

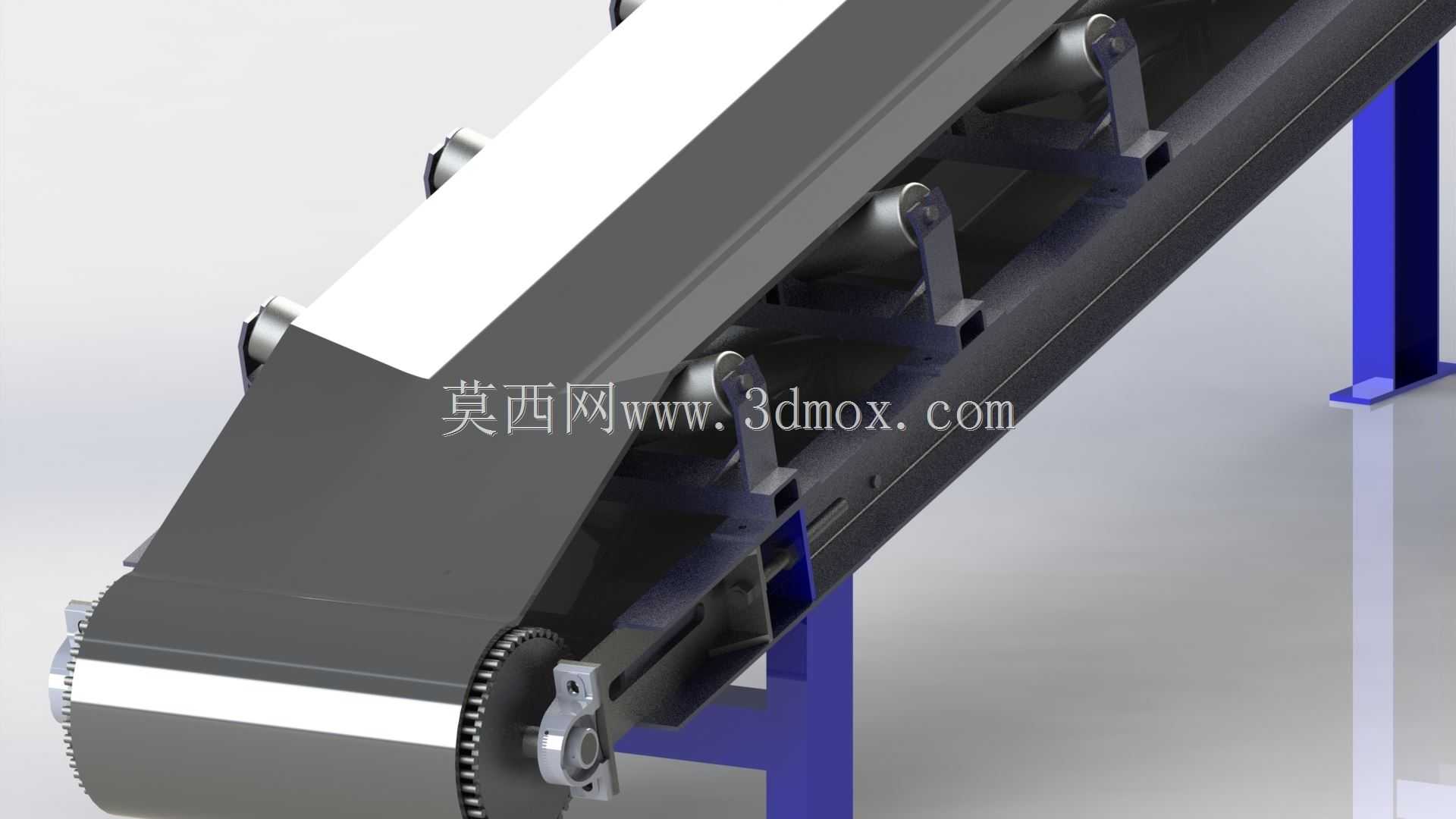

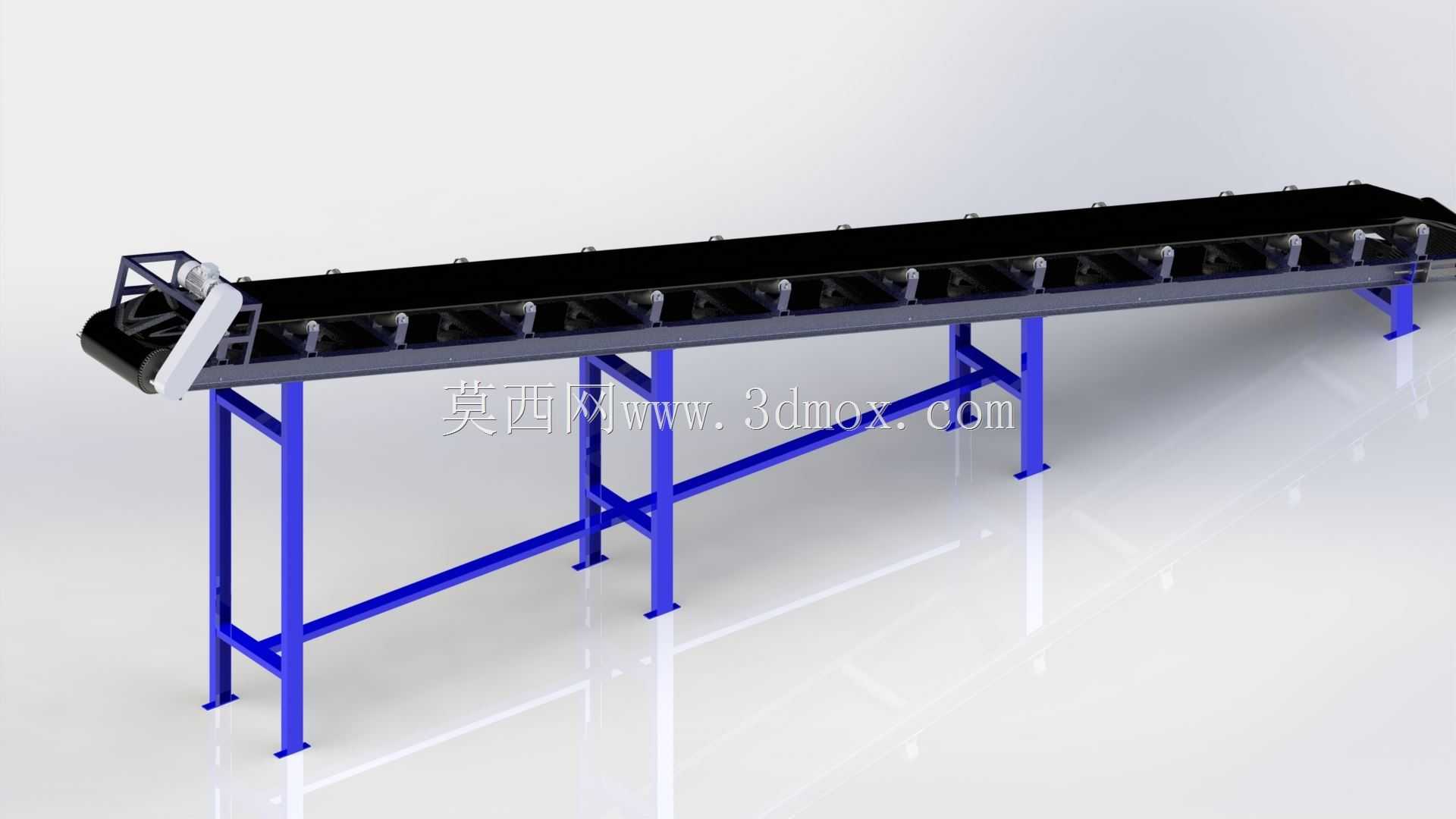

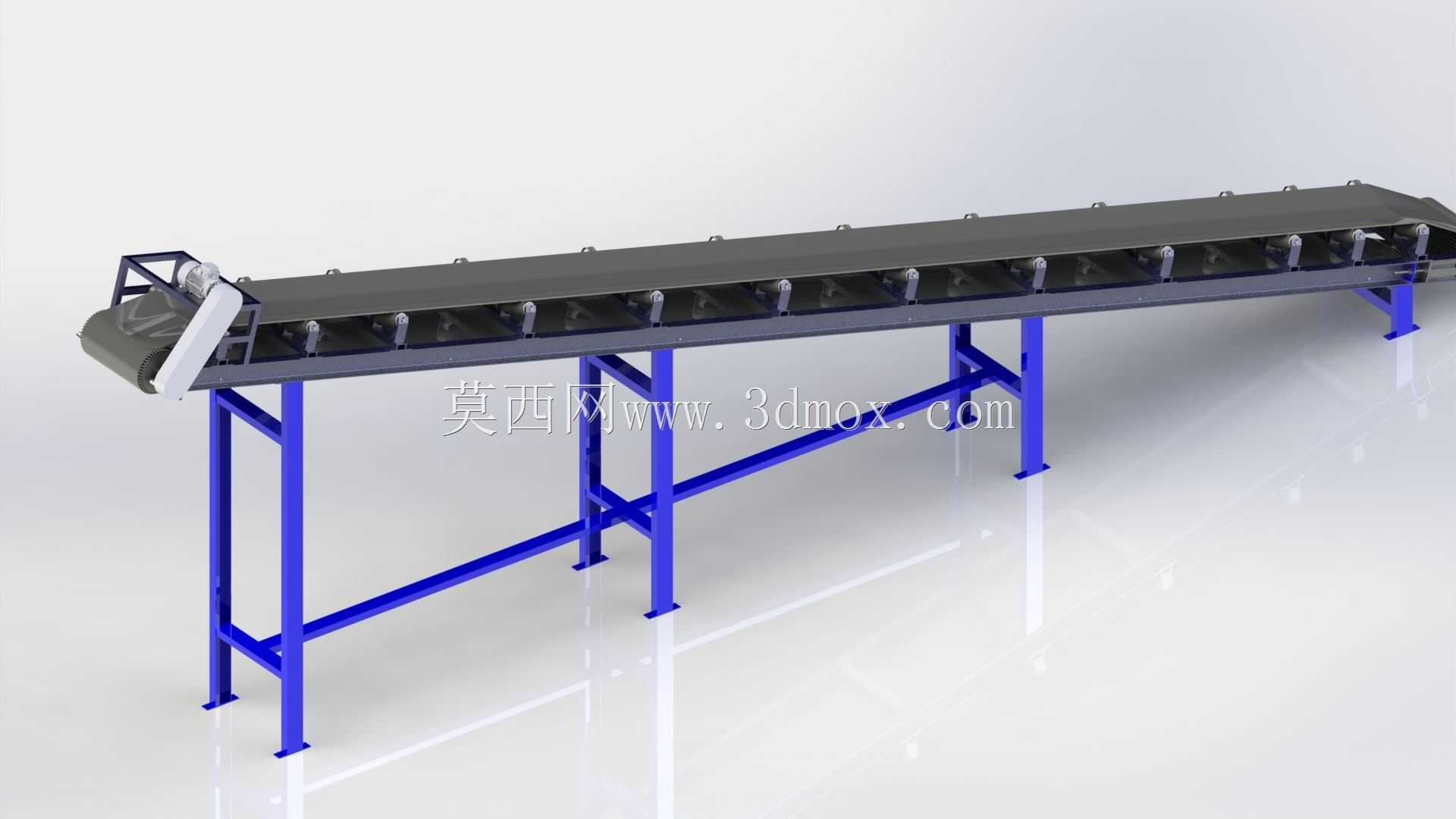

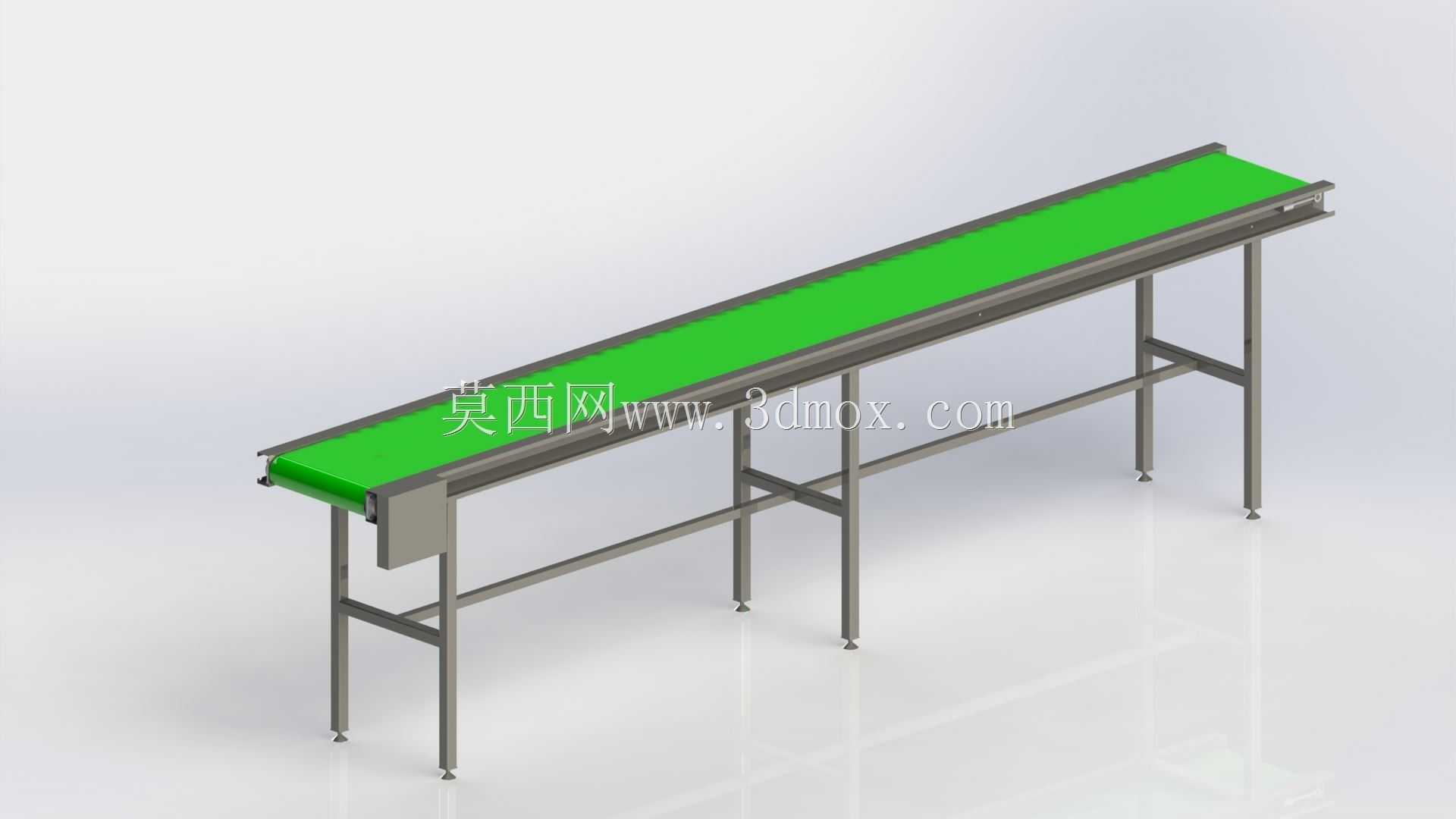

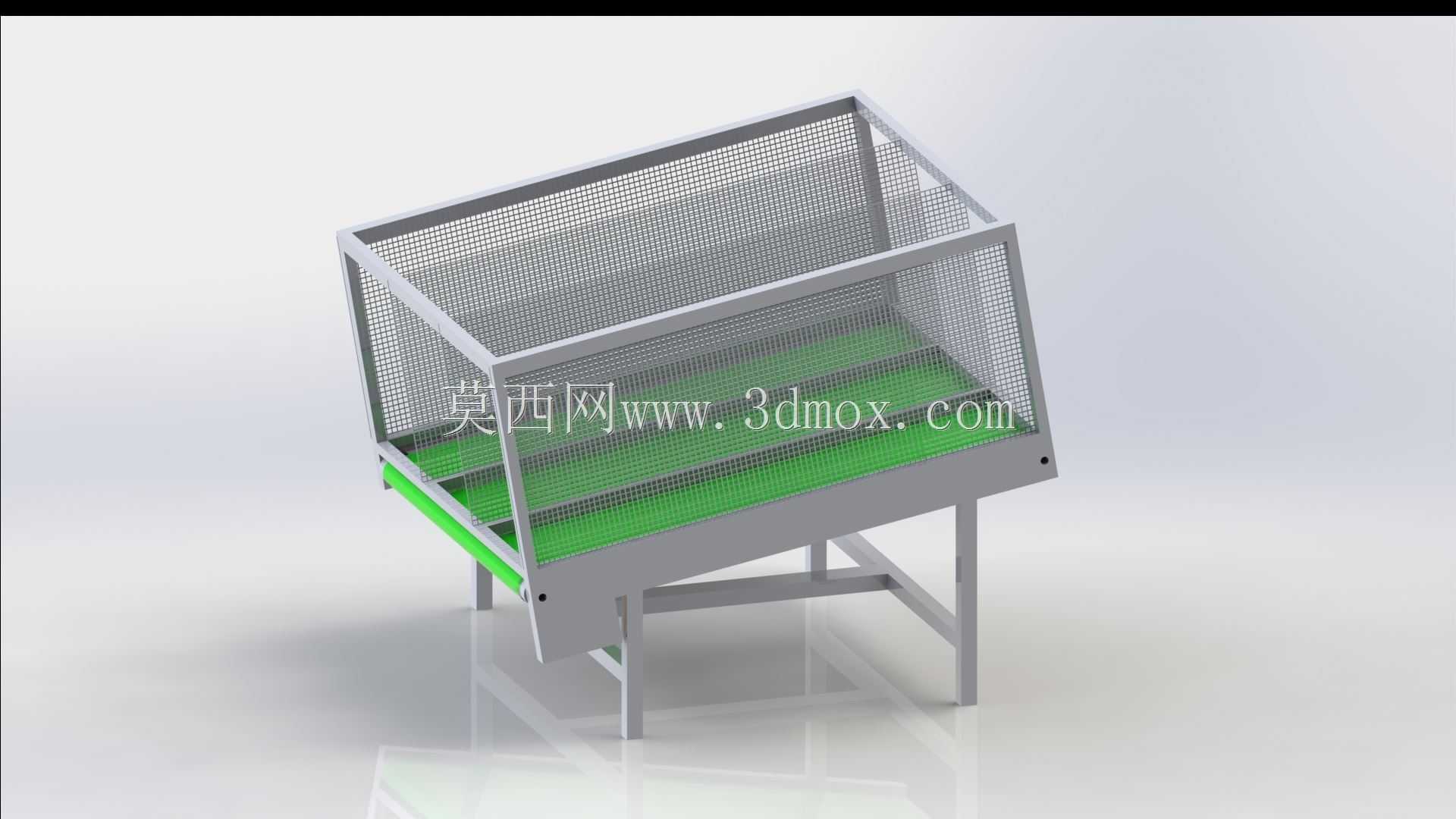

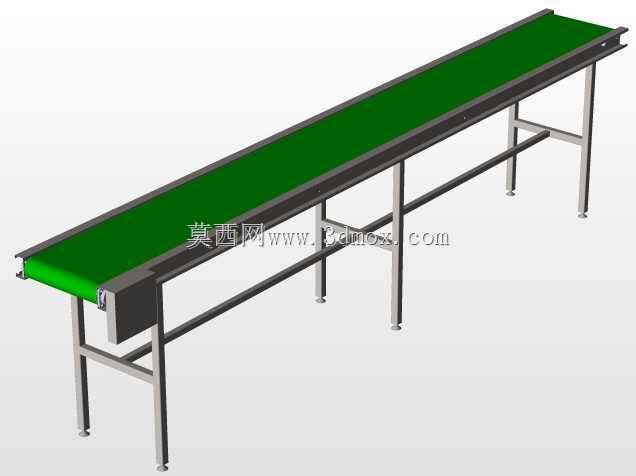

　　从结构设计逻辑来看，这套输送结构采用了槽钢焊接的一体式机架，支腿部分做了横向的连接杆加固，避免长距离倾斜布置时机架出现侧向晃动，两支腿的高度差决定了整机的爬坡角度，设计时需要结合输送物料的静摩擦系数调整角度，常规散料输送的爬坡角度不会超过18度，表面光滑的成件物料输送角度还要进一步压低，防止物料在输送过程中出现下滑回退的问题。皮带部分选用了带横向挡条的防滑输送面，挡条的间距根据单次输送的物料尺寸调整，避免爬坡过程中物料沿皮带面滑落，两端的辊筒分别做了主动与从动的张紧结构，尾部的从动辊预留了丝杆张紧行程，安装调试时可以通过调整两侧丝杆的进给量，修正皮带的跑偏问题，保证皮带运行过程中始终居中，不会出现边缘摩擦机架的异常磨损情况。

　　安装边界方面，这类设备的布置需要提前核算两端的接口尺寸，低位进料端的高度要匹配前序设备的出料口高度，预留出10到15厘米的落料间隙，避免物料直接砸在皮带表面造成皮带损伤，高位出料端要延伸至后序设备的进料口上方，伸出长度要保证物料脱离皮带时能准确落入接料位置，不会撒落到设备外部。机架支腿的底部设计了可调脚杯结构，安装时可以通过脚杯微调整机的水平度与倾斜角度，抵消地面不平整带来的安装误差，不需要额外做地面预埋固定，只要地面承载力满足整机满载运行的重量要求即可，设备移位调整时也不需要破坏地面结构，适配多工位灵活调整的生产场景。

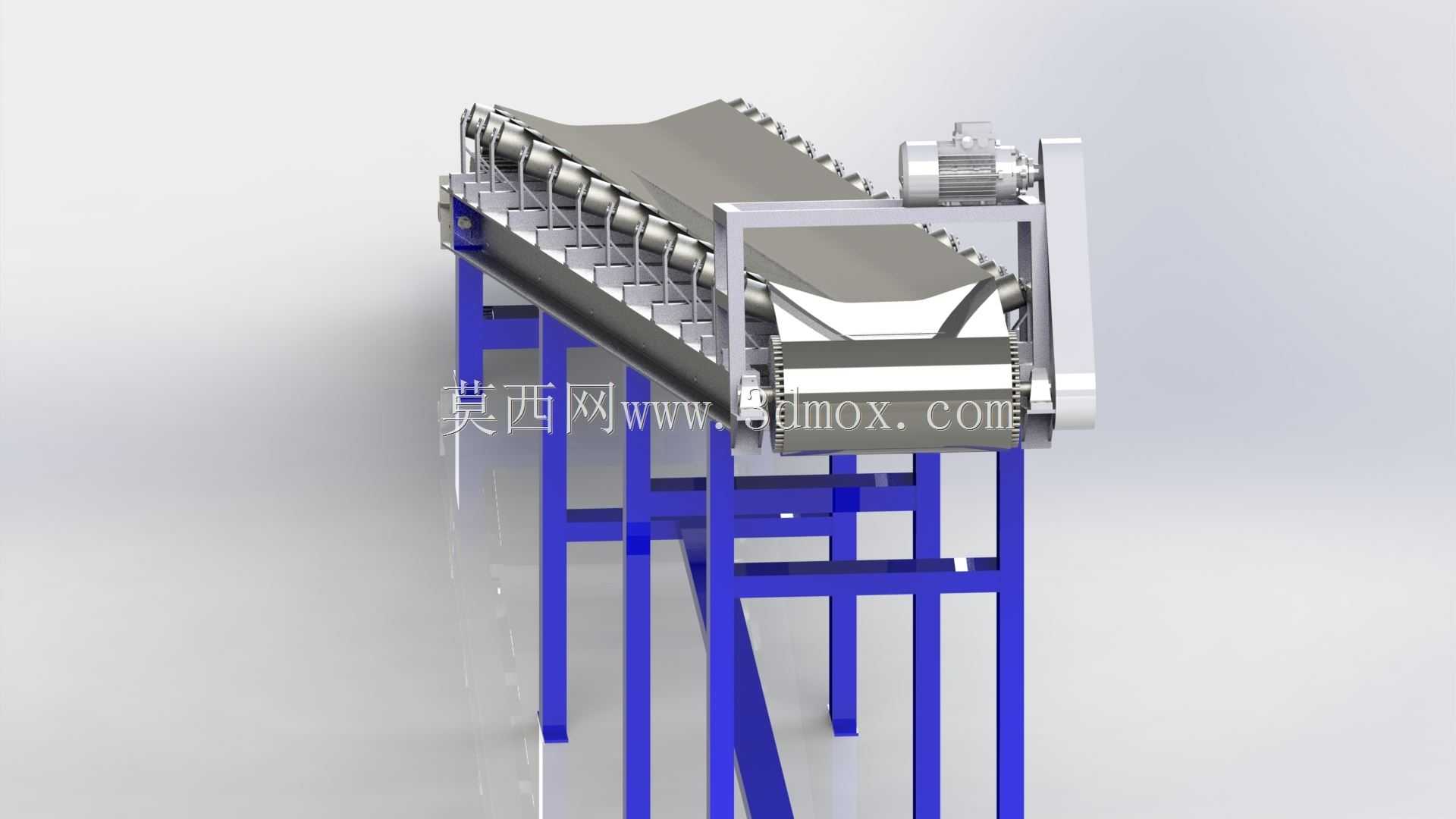

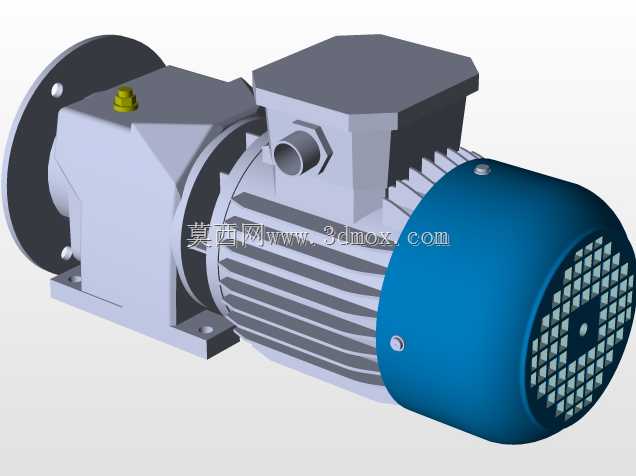

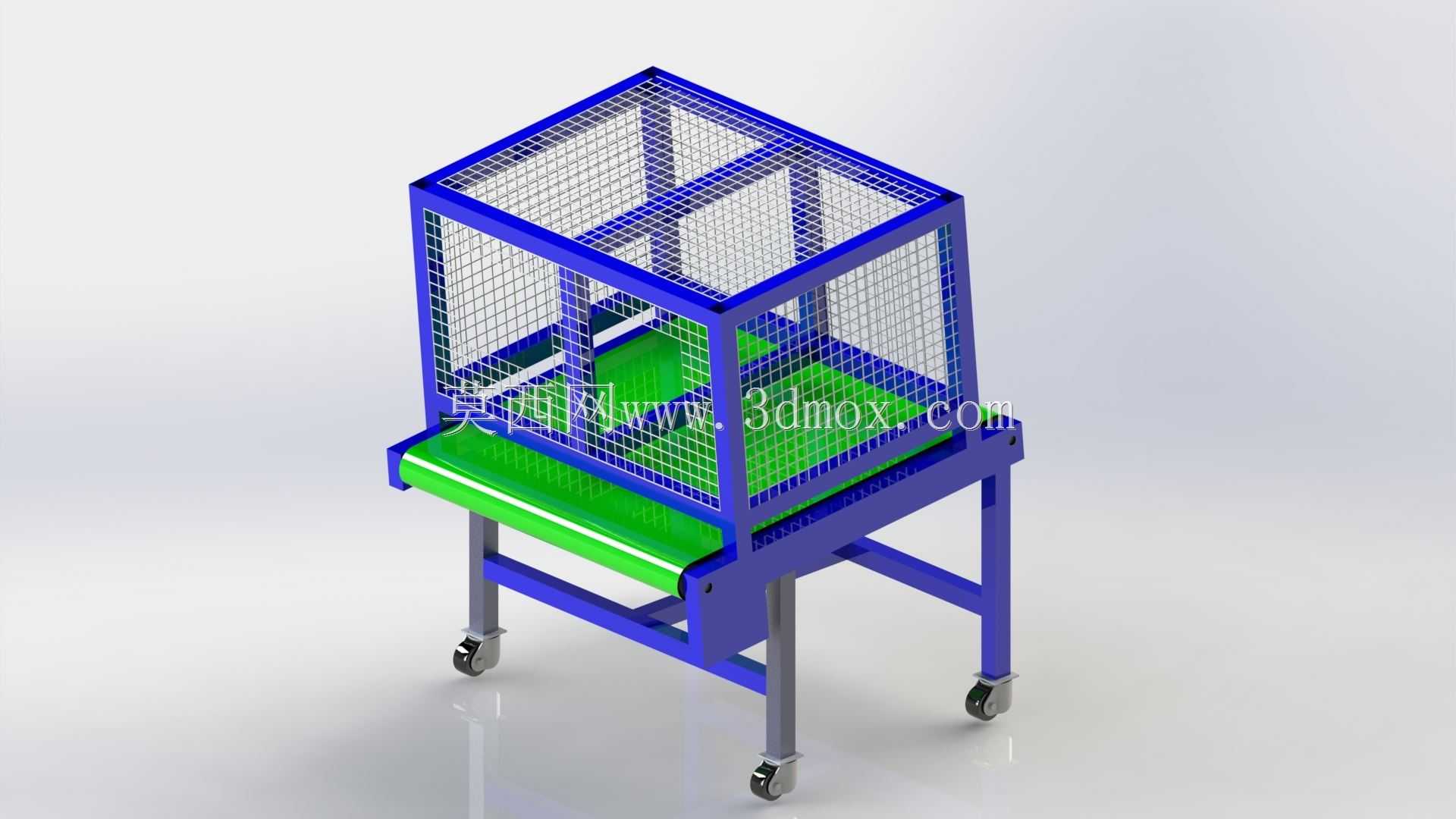

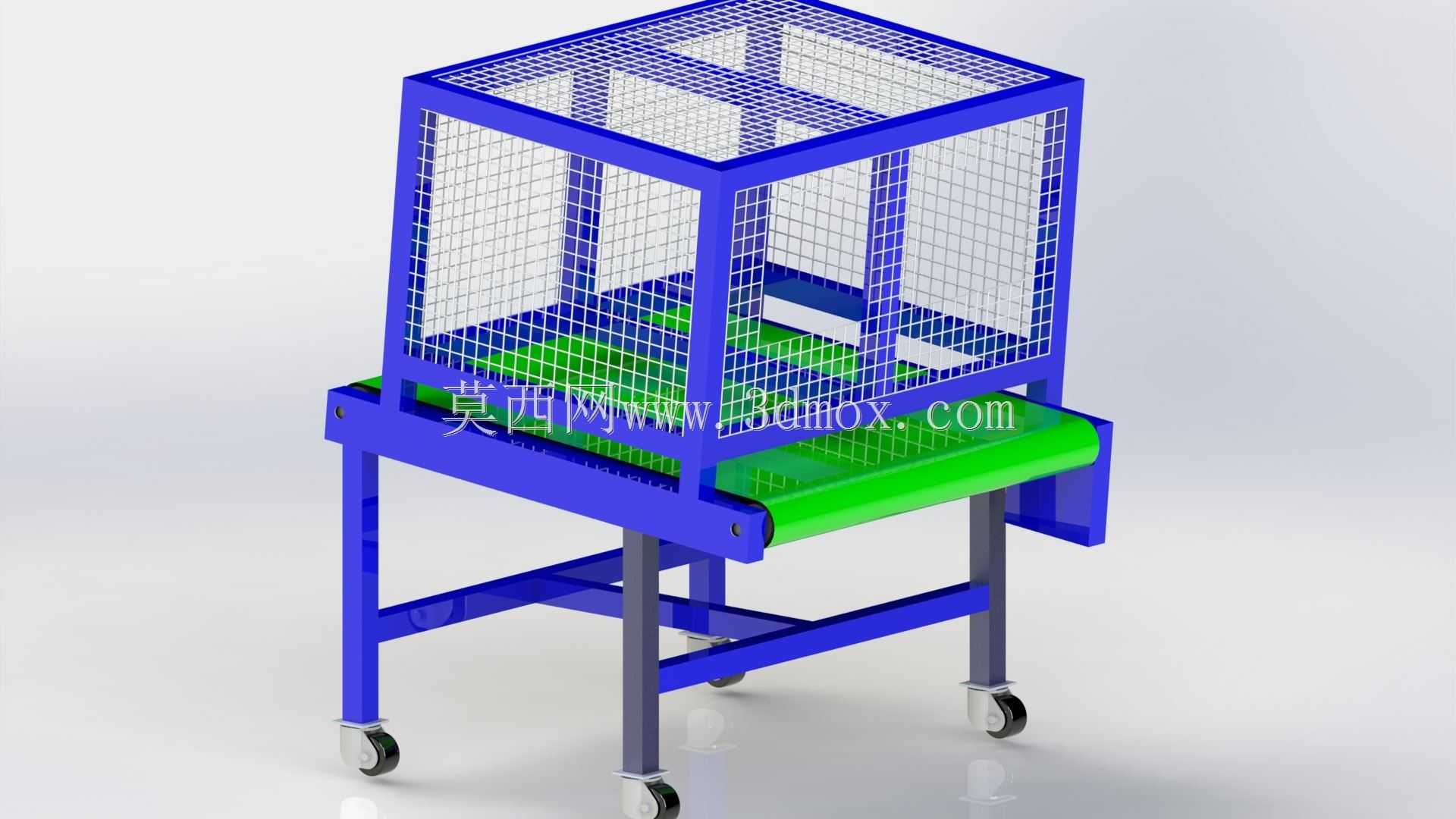

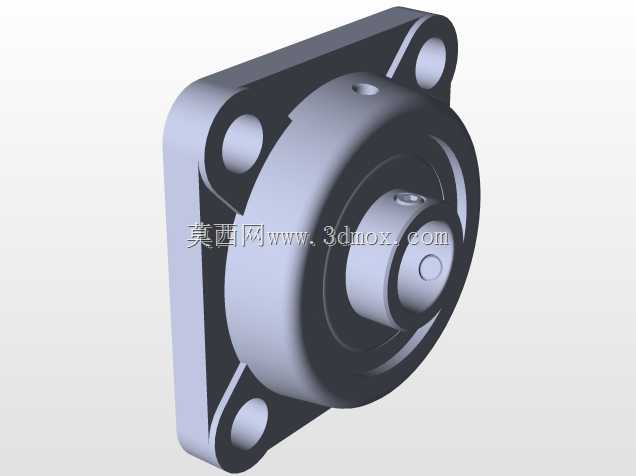

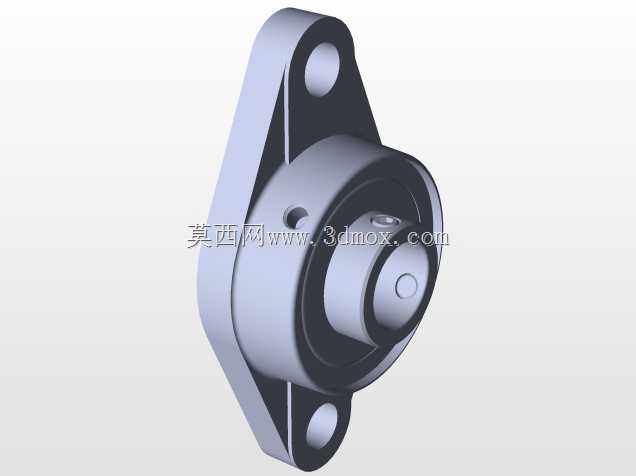

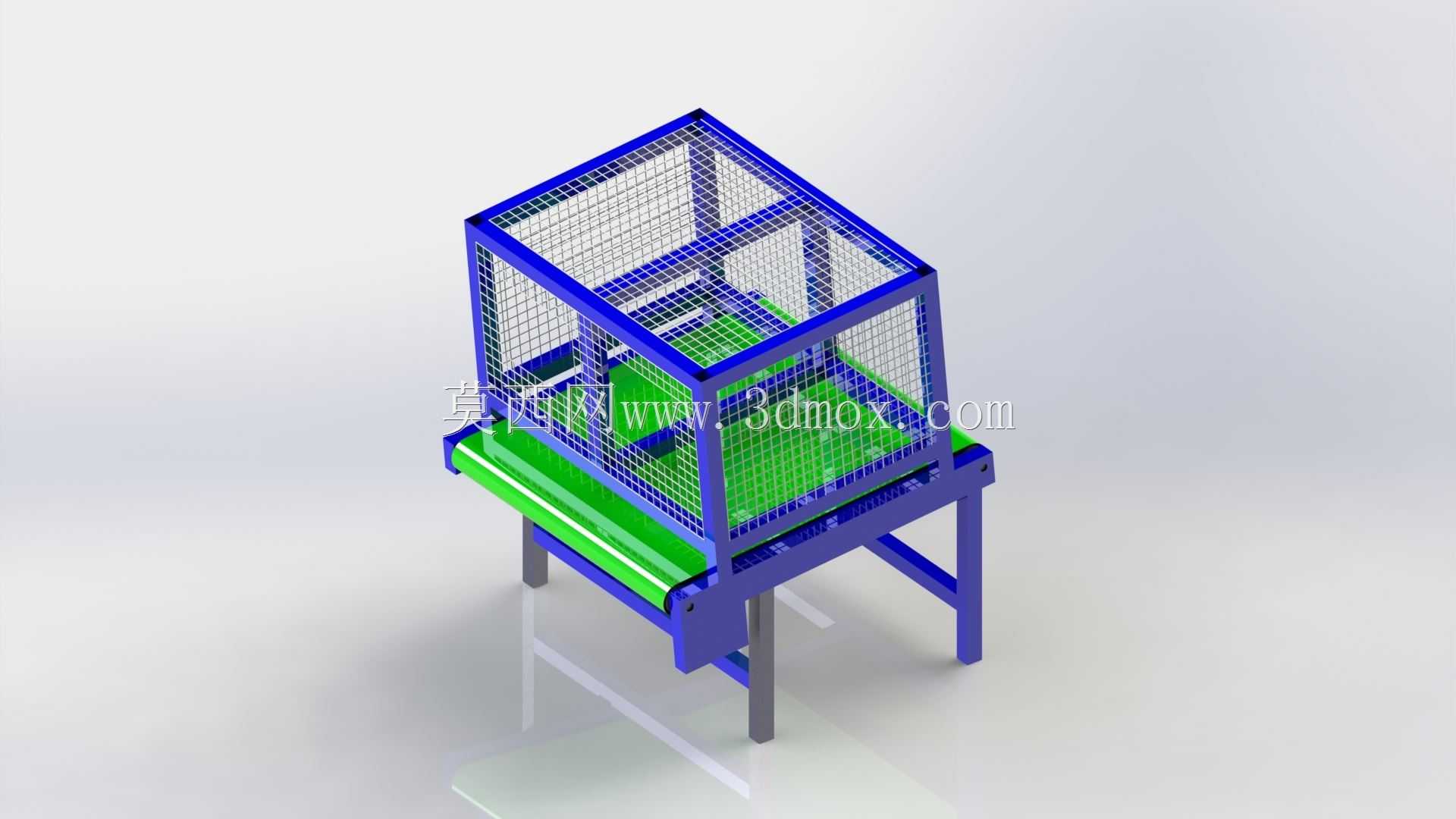

　　功能特性上，这套输送结构的运行速度可以搭配调速电机做无级调整，根据前后序设备的生产节拍匹配输送速度，既不会因为速度过快导致物料在出料端堆积，也不会因为速度过慢跟不上前序的出料节奏造成堵料。两侧的机架侧边预留了挡边安装位，输送散碎物料时可以加装亚克力或者薄钢板的侧挡边，避免小颗粒物料从皮带两侧的缝隙洒落，输送成件箱体类物料时可以拆除侧挡边，适配更大宽度的物料通过。驱动部分布置在高位的出料端，这种布置方式能让皮带的承载段始终处于拉紧状态，避免爬坡段皮带松弛出现打滑，同时高位布置的驱动电机也能减少地面灰尘、水渍对电机的侵蚀，延长驱动部件的使用寿命。日常维护时只需要定期检查张紧结构的松紧度，清理皮带表面粘附的物料残渣，给两端辊筒的轴承加注润滑脂即可，没有复杂的维护点位，适合生产车间长期连续运行的使用需求。

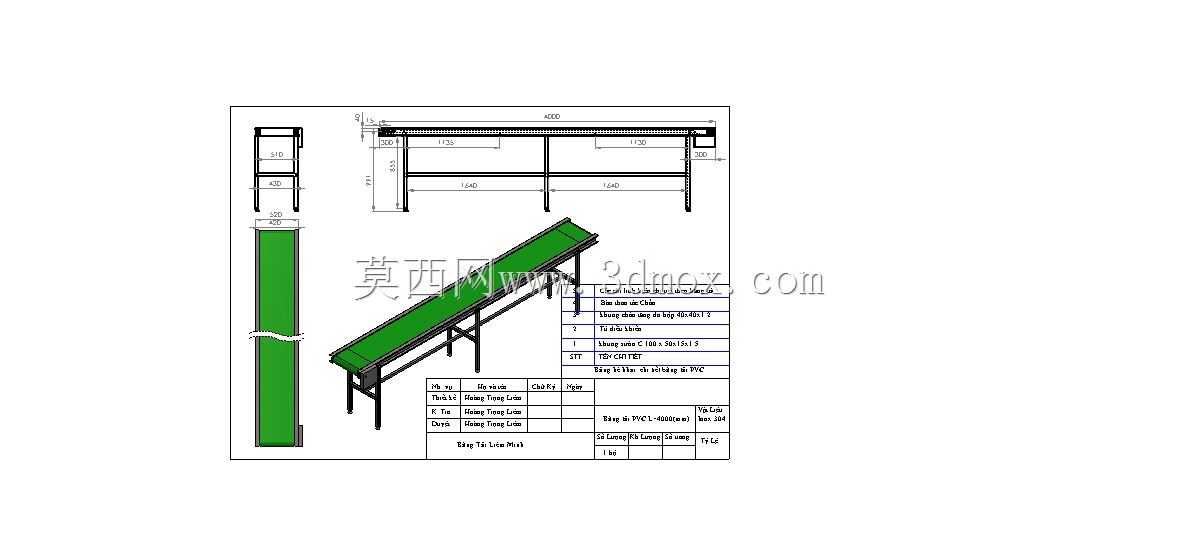

　　在建模过程中，这类结构需要重点校核机架的刚度，尤其是长倾斜段的主梁部分，要保证满载状态下主梁的挠度在允许范围内，不会因为长期承重出现下弯变形，导致皮带运行轨迹偏移。支腿的横向连接杆位置要避开现场的其他设备管线，安装时不能和地面的走线、气路管道产生干涉，两侧的安全间隙要预留出检修操作的空间，方便后期更换皮带、调整张紧结构时操作人员有足够的操作位置。
