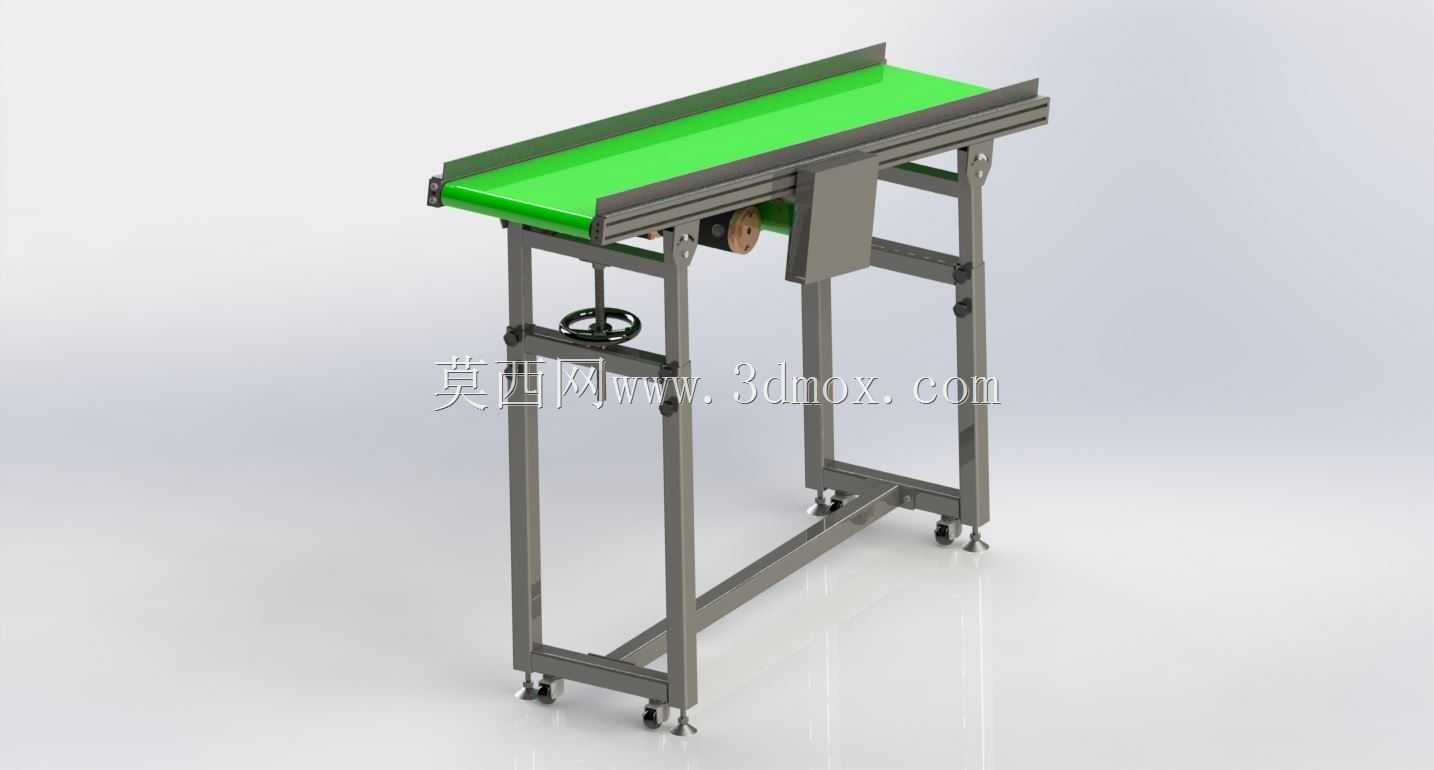

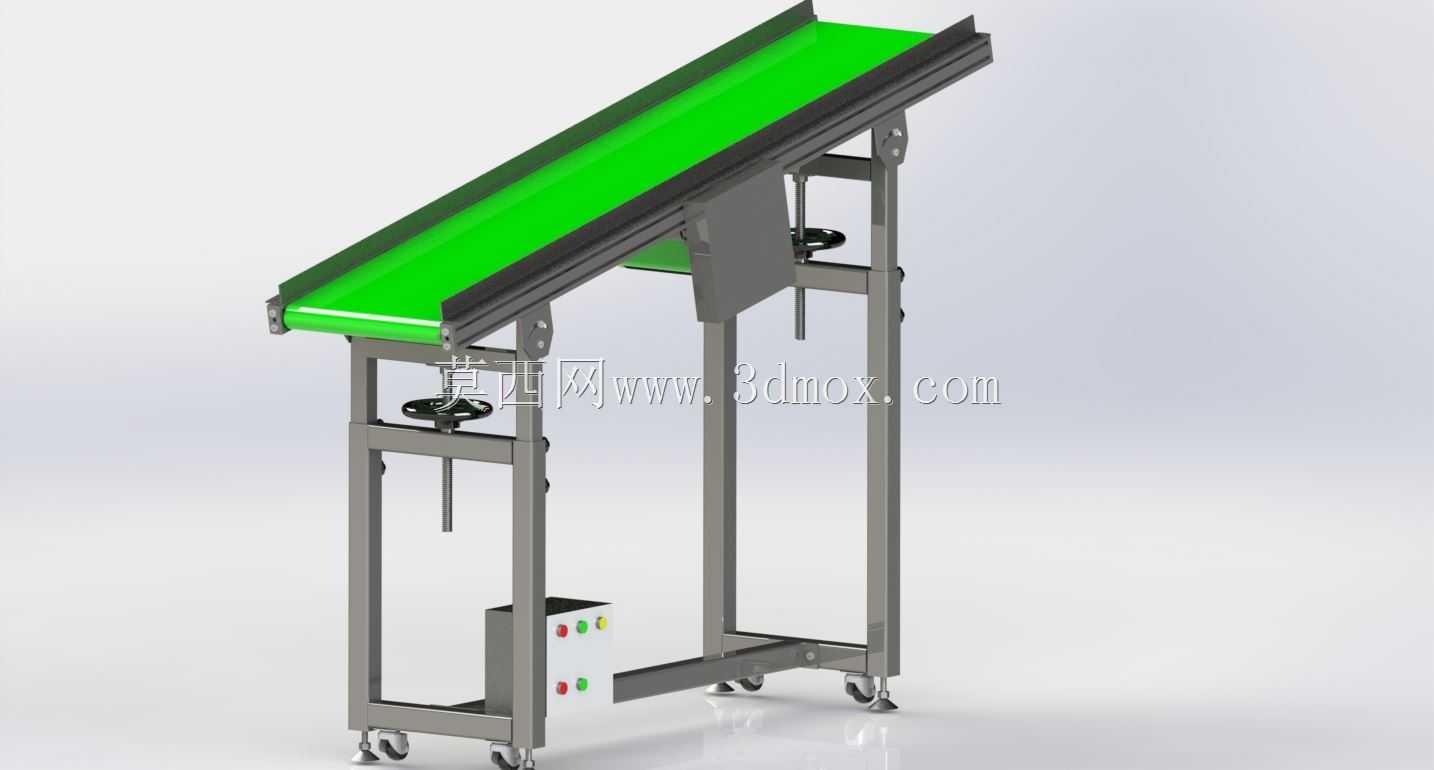

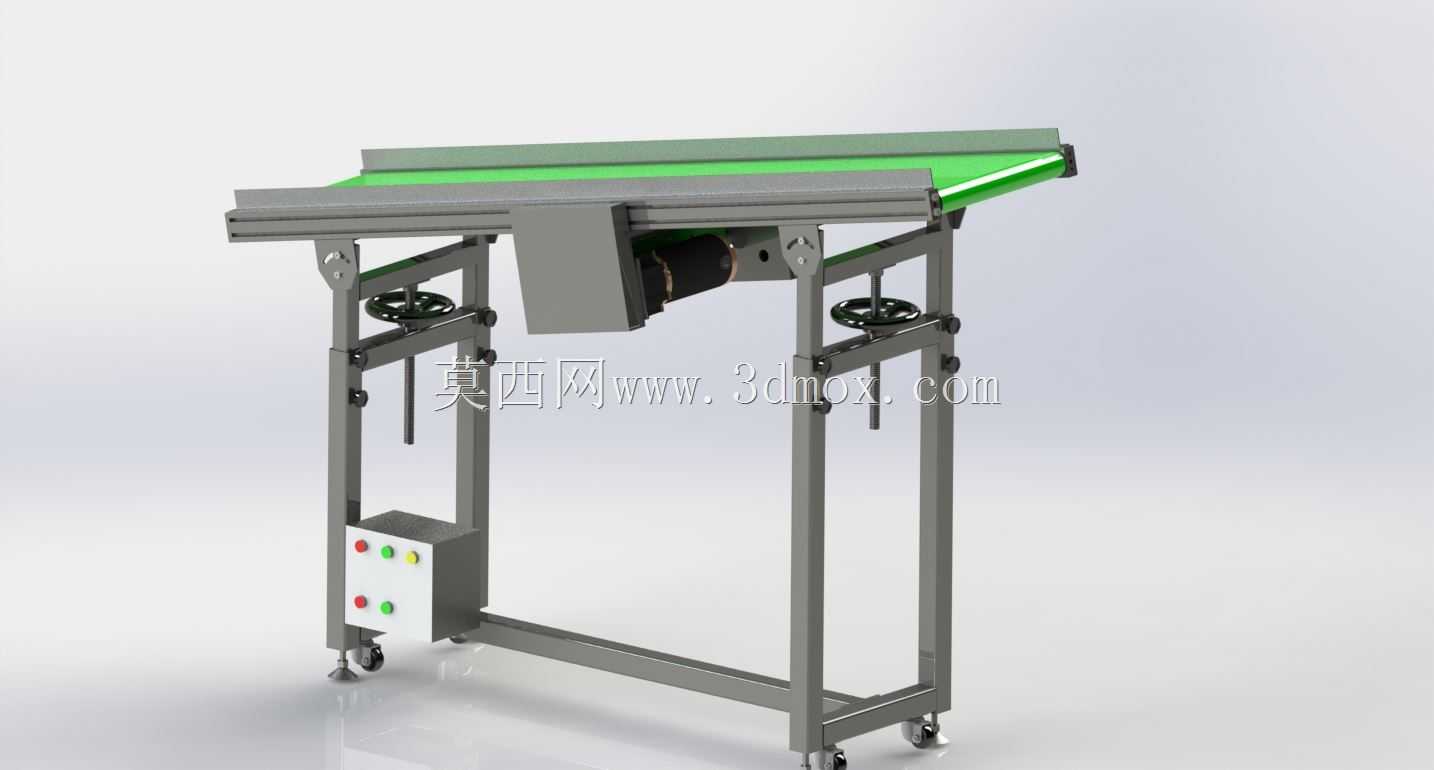

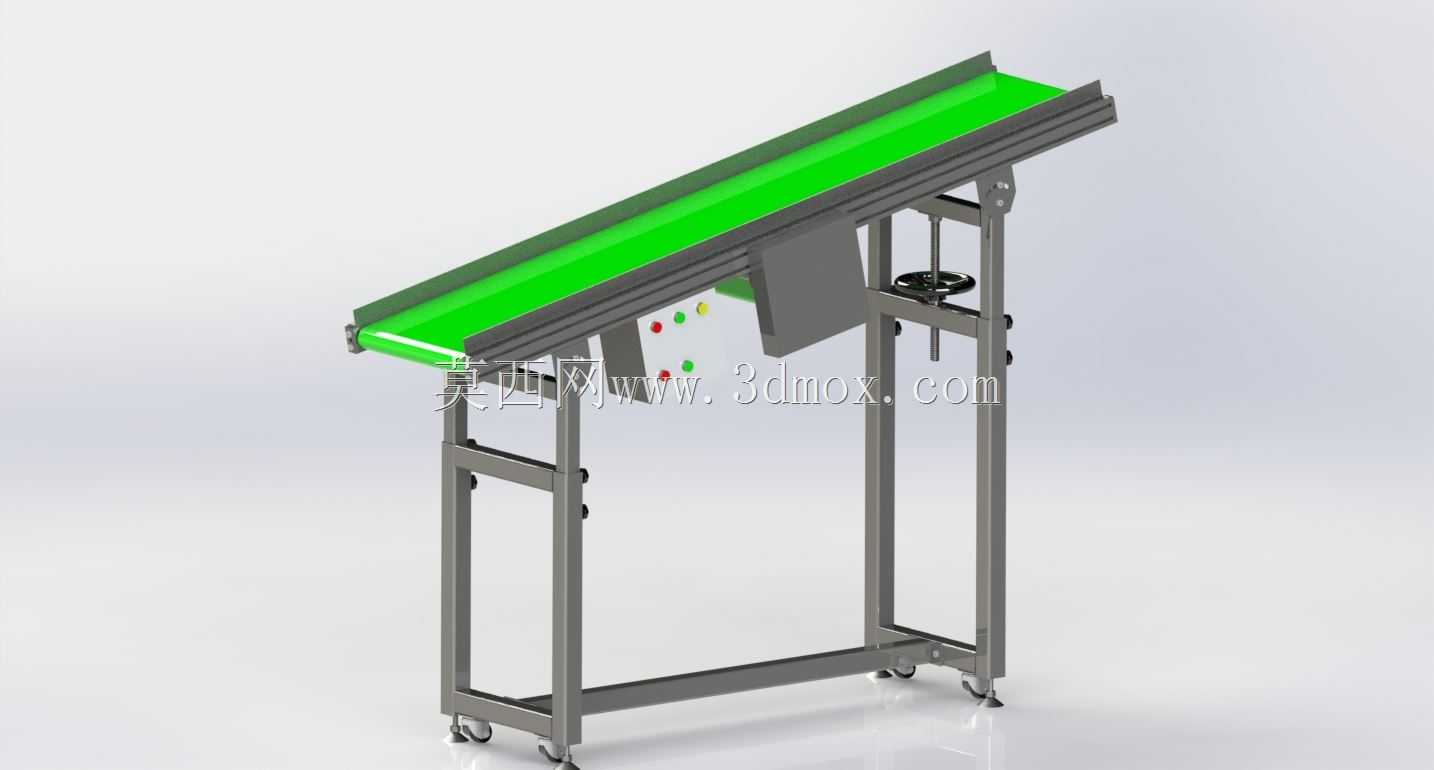

可调节高度倾角式绿色皮带输送装置

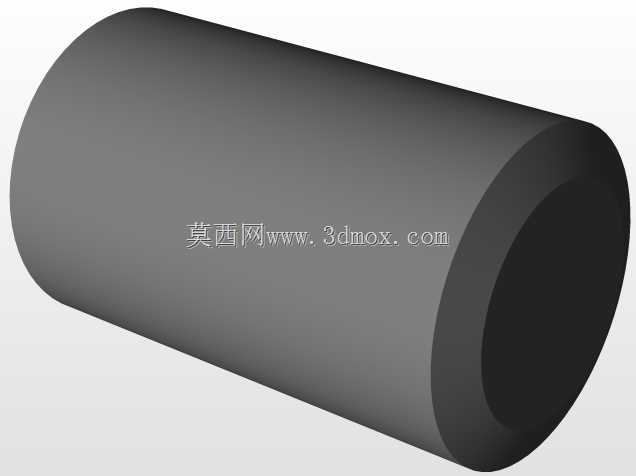

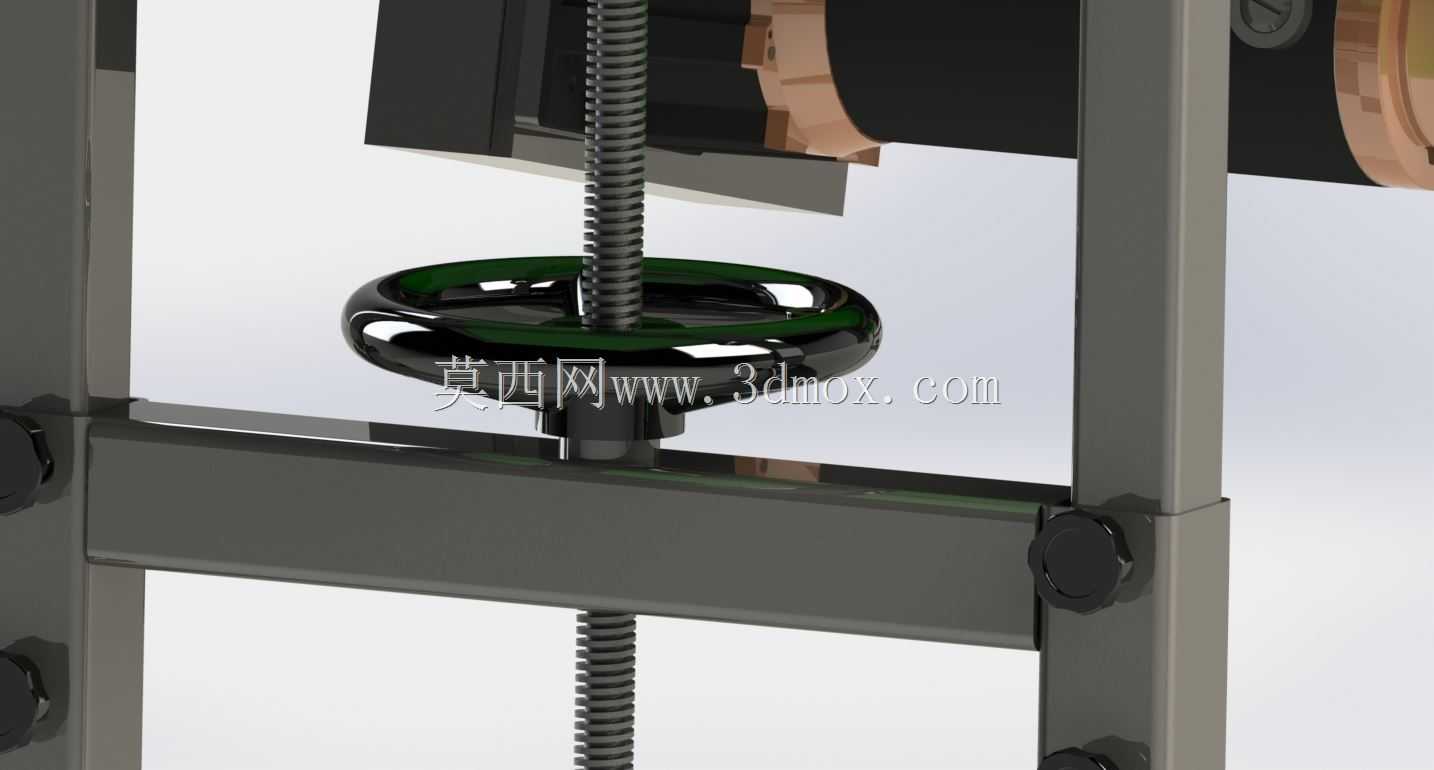

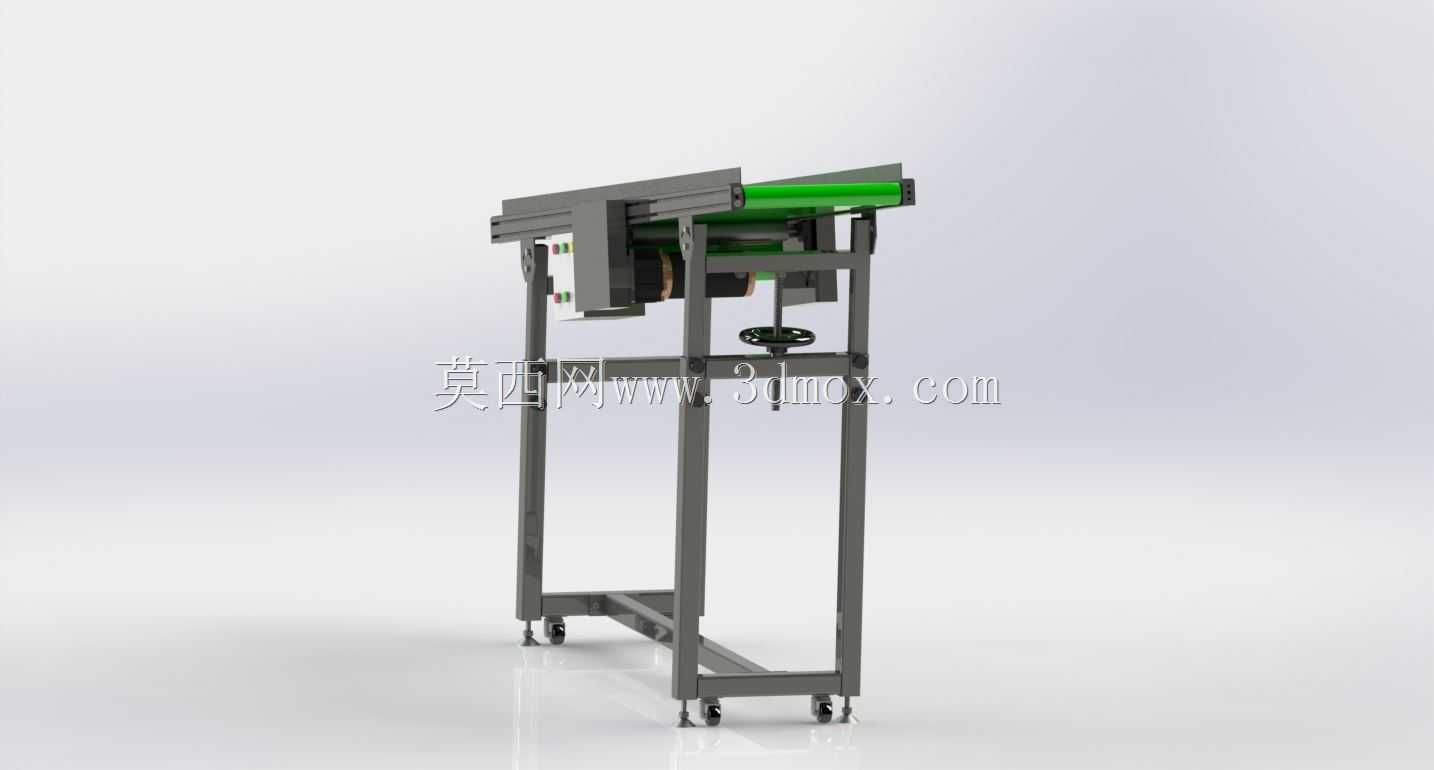

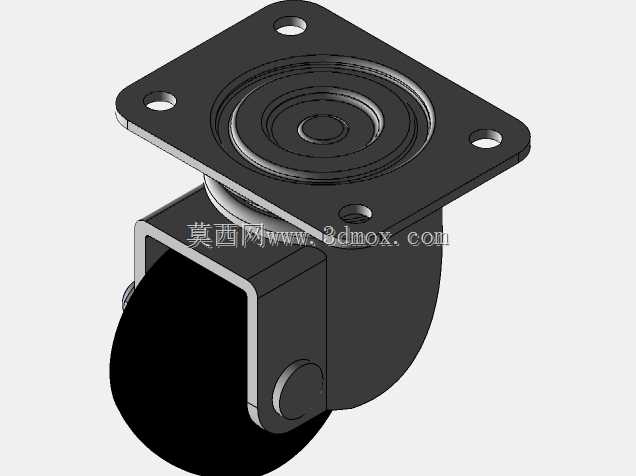

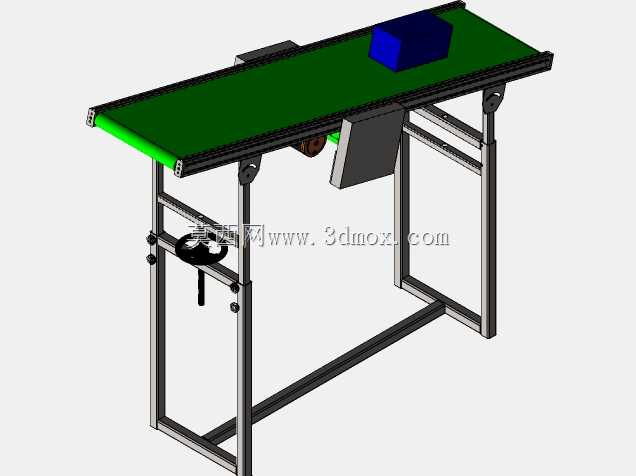

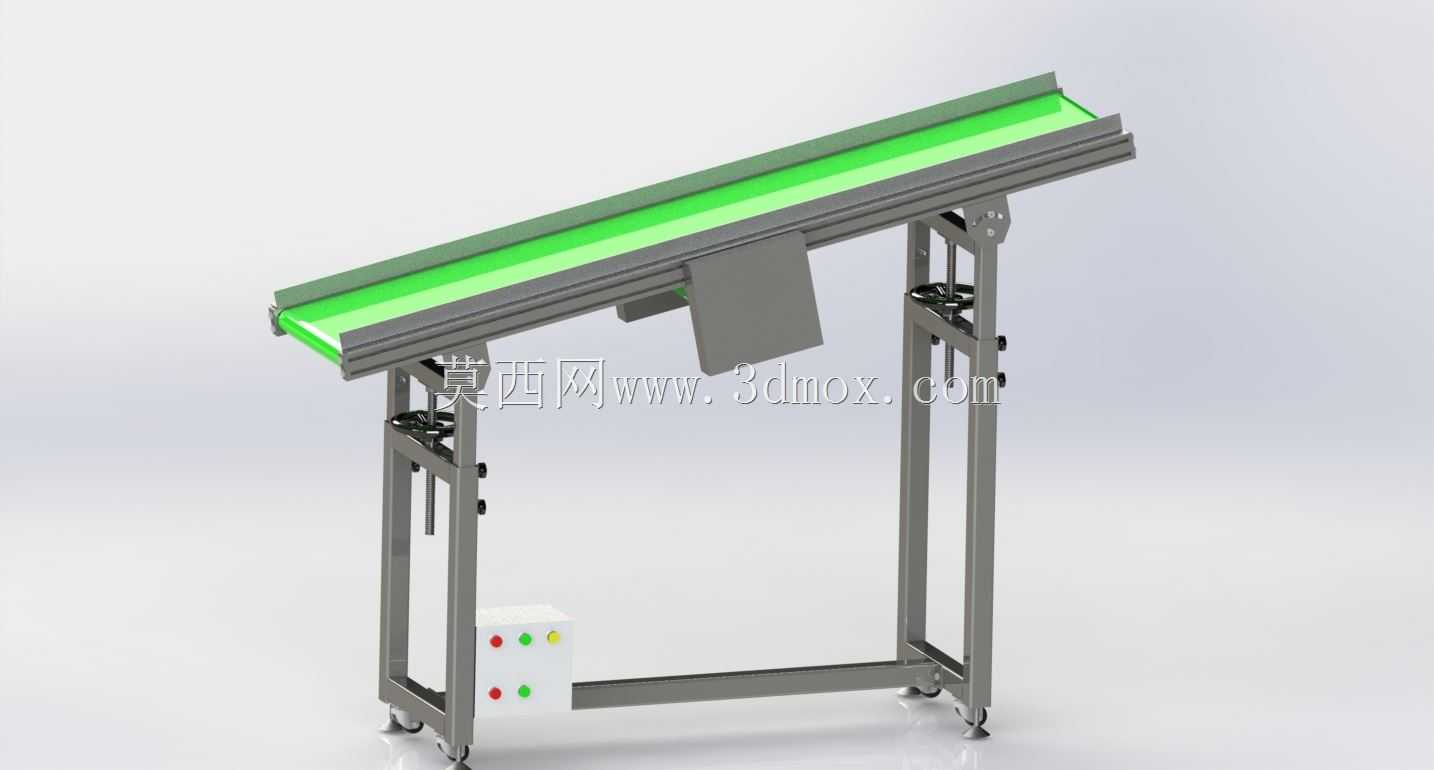

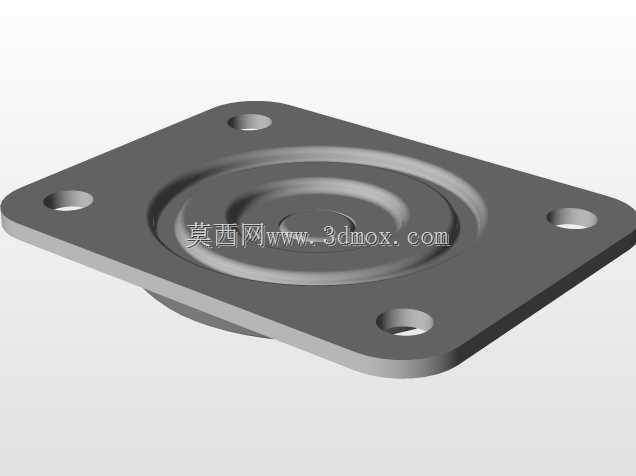

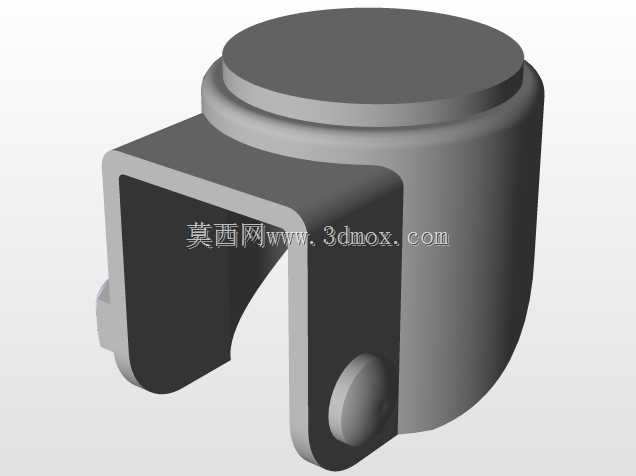

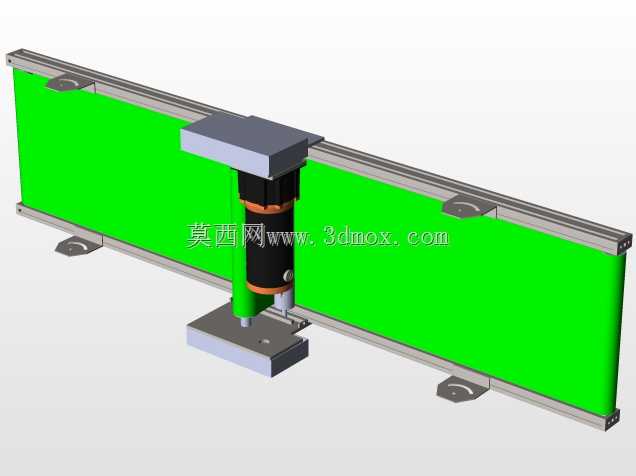

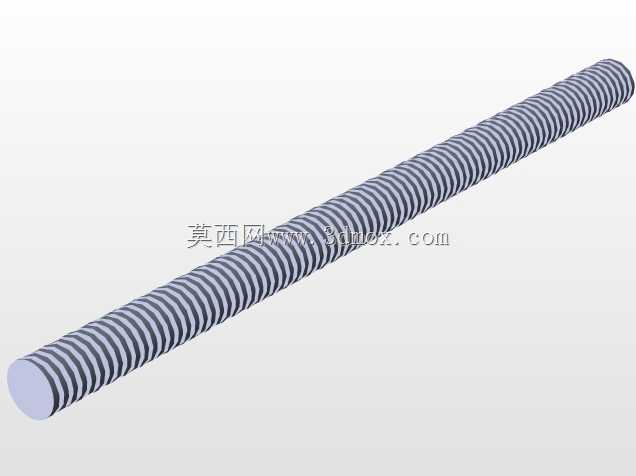

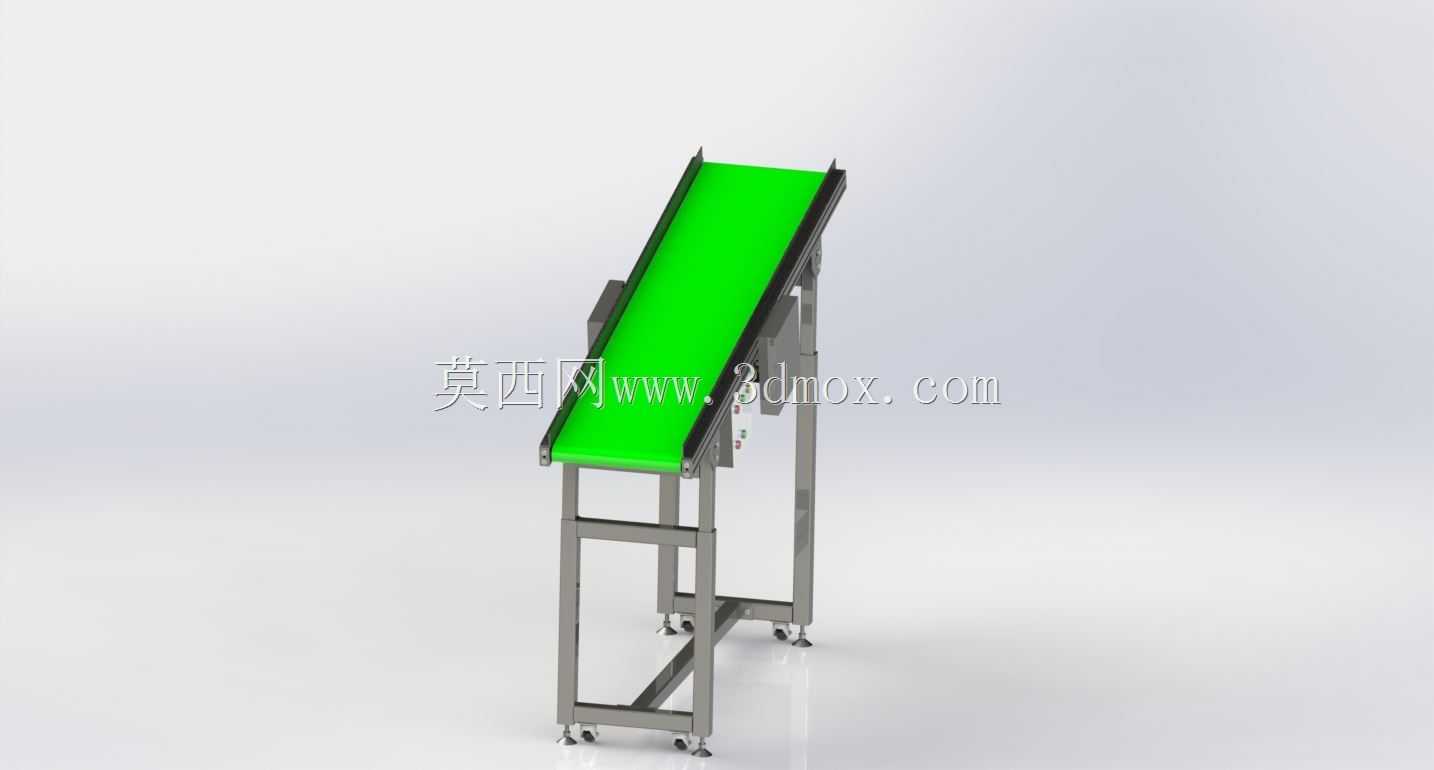

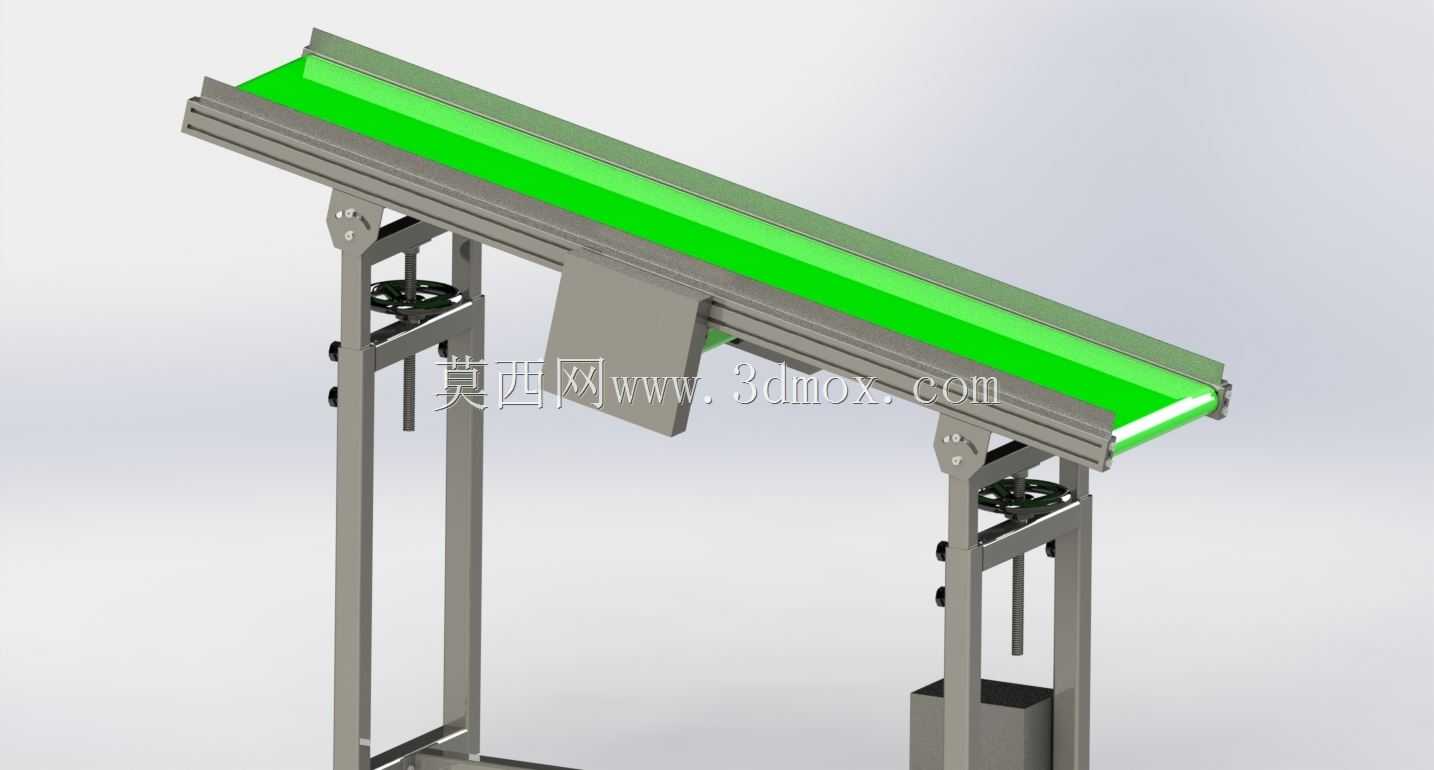

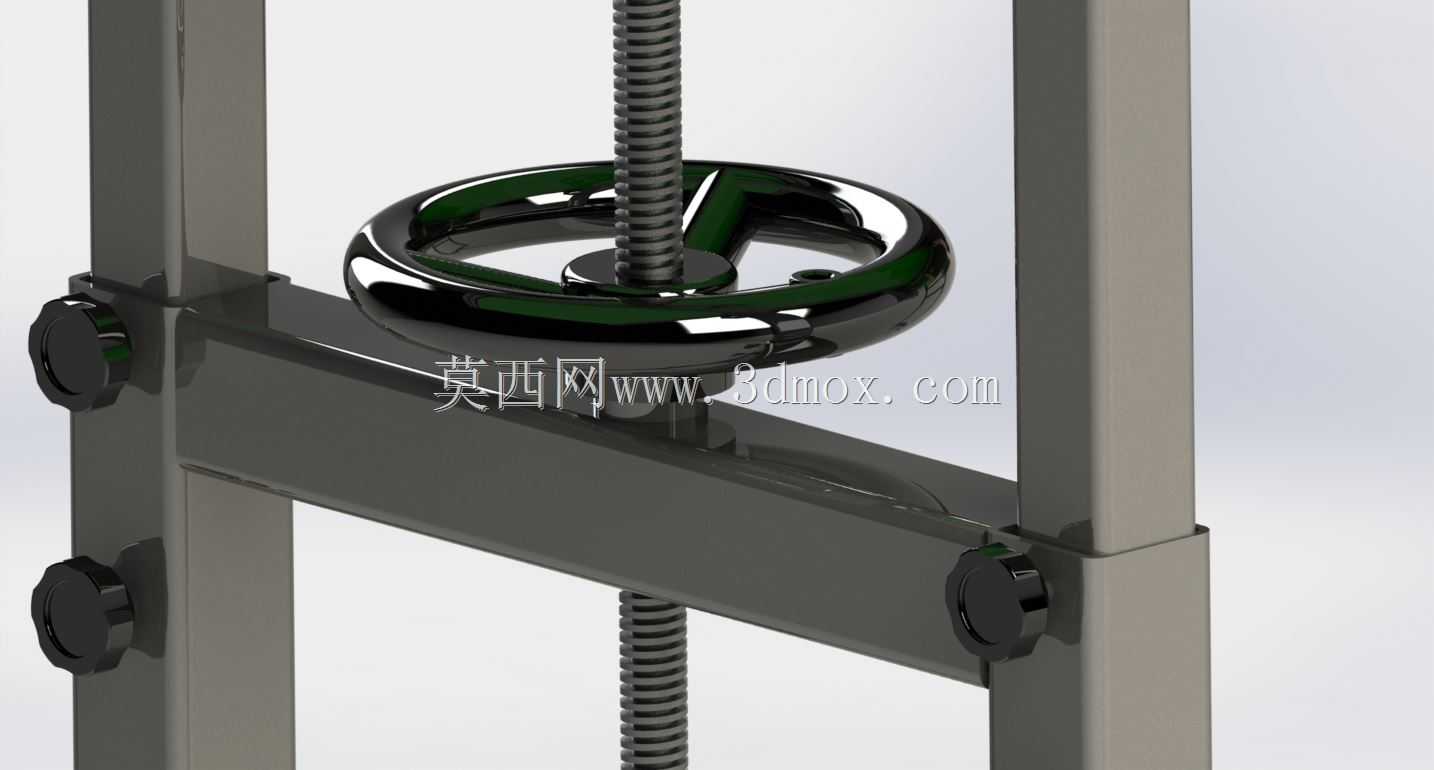

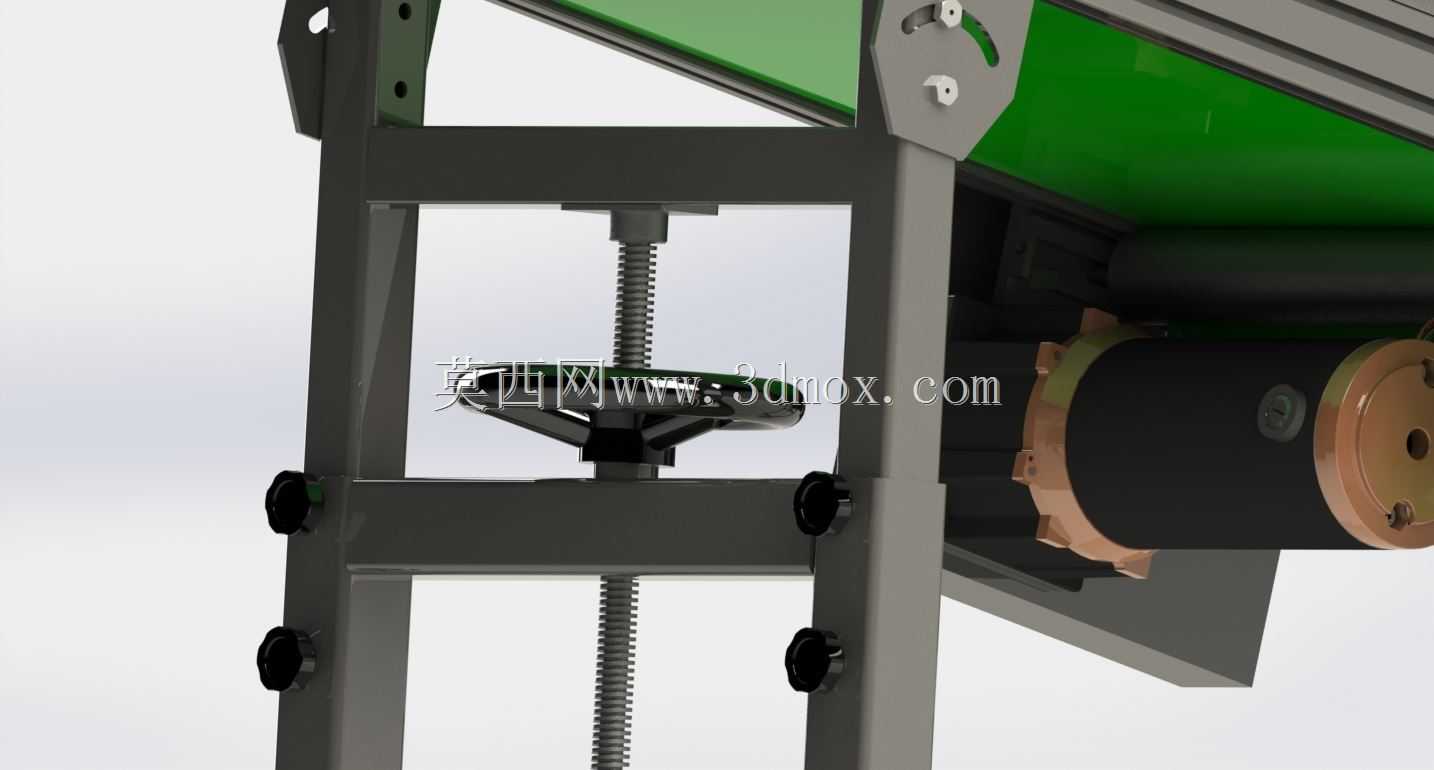

这款倾斜式皮带输送设备，主要面向生产车间内存在高度差的物料转运场景设计，常见于注塑机出料端接料、包装线上下料衔接、小型加工件工序间流转等工况，可将低位产出的工件平稳输送至高位操作台或下一加工工位，替代人工重复搬运动作，降低车间内短距离物料转运的人力消耗。设备整体采用方管焊接机架作为承载主体，底部配置带刹车的万向脚轮，可根据产线布局调整灵活移位，移位到位后踩下刹车即可固定设备位置，无需额外打膨胀螺栓做地面固定，适配中小批量多品种生产的柔性产线调整需求。机架中部设置双组手摇丝杆调节机构，分别对应输送段的高度调节与倾角调节，调节时转动手轮即可通过丝杆传动改变支撑段的伸出长度，可根据上下游设备的对接高度差，在设计行程范围内无级调整输送面的倾斜角度与整体高度，调节完成后丝杆自带的梯形螺纹自锁特性可保持位置固定，无需额外增加锁止结构，日常调节无需专用工具，一线操作人员即可快速完成参数调整。输送面采用亮绿色PVC聚氯乙烯皮带作为承载面，皮带两侧设置高度合适的挡边，可避免倾斜输送过程中圆形、小尺寸工件从皮带侧边滑落，皮带下方全程设置光滑托板承托，避免皮带受物料重力下凹导致的输送跑偏、物料堆积问题，驱动端设置在输送段高位，采用减速电机直驱主动辊的结构，低位设置张紧辊，可通过调整张紧辊的位置补偿皮带长期运行产生的拉伸形变，保证皮带运行张力稳定，避免打滑丢转问题。设备侧下方集成独立的控制按钮盒，设置启动、停止按钮与对应的运行状态指示灯，按钮盒采用倾斜安装角度，操作人员站在设备侧方即可方便操作，无需俯身或抬手寻找操作位，控制线路全部穿入机架方管内部走线，外部无裸露线缆，避免车间内杂物剐蹭线缆造成的安全隐患。从安装边界来看，设备在最低倾角最小高度状态下的占地长度可适配多数小型车间的通道预留尺寸，最大高度调节行程可覆盖常规操作台与小型加工设备的出料高度差，安装时仅需保证设备周边预留出至少三百毫米的操作空间，用于手轮调节、日常检查皮带磨损情况即可，无需额外预留大型吊装设备的作业空间，单人即可推动完成移位。设计过程中优先考虑了日常维护的便捷性，主动辊与从动辊的轴承座均采用外置式安装，更换轴承或辊筒时无需拆解整个机架，仅需松开对应位置的固定螺栓即可完成拆卸更换；皮带更换也仅需松开张紧辊即可将皮带从机架侧方抽出，无需拆解两侧挡边结构，可大幅缩短日常维护的停机时间。针对不同物料的输送需求，皮带表面可根据实际输送工件的特性更换为防滑纹、平面或者带格挡的款式，机架上的安装孔位已做预留，无需二次打孔即可完成不同配置的切换，适配从塑料粒子、小型冲压件到包装成品的多种物料输送需求，输送速度可通过更换不同减速比的减速电机调整，常规配置下的输送速度适配多数轻工加工产线的节拍要求，不会出现物料堆积或者输送速度过快导致的工件滑落问题。机架焊接完成后全部做去毛刺打磨处理，表面喷涂防锈漆后做哑光灰色面漆处理，避免车间内灯光照射产生反光晃眼的问题，所有外露的螺栓端部均加装塑料保护帽，避免操作人员走动时剐蹭受伤，脚轮采用聚氨酯材质，滚动过程中不会划伤车间环氧地坪，同时滚动噪音较小，适合在对噪音有要求的装配车间内使用。
