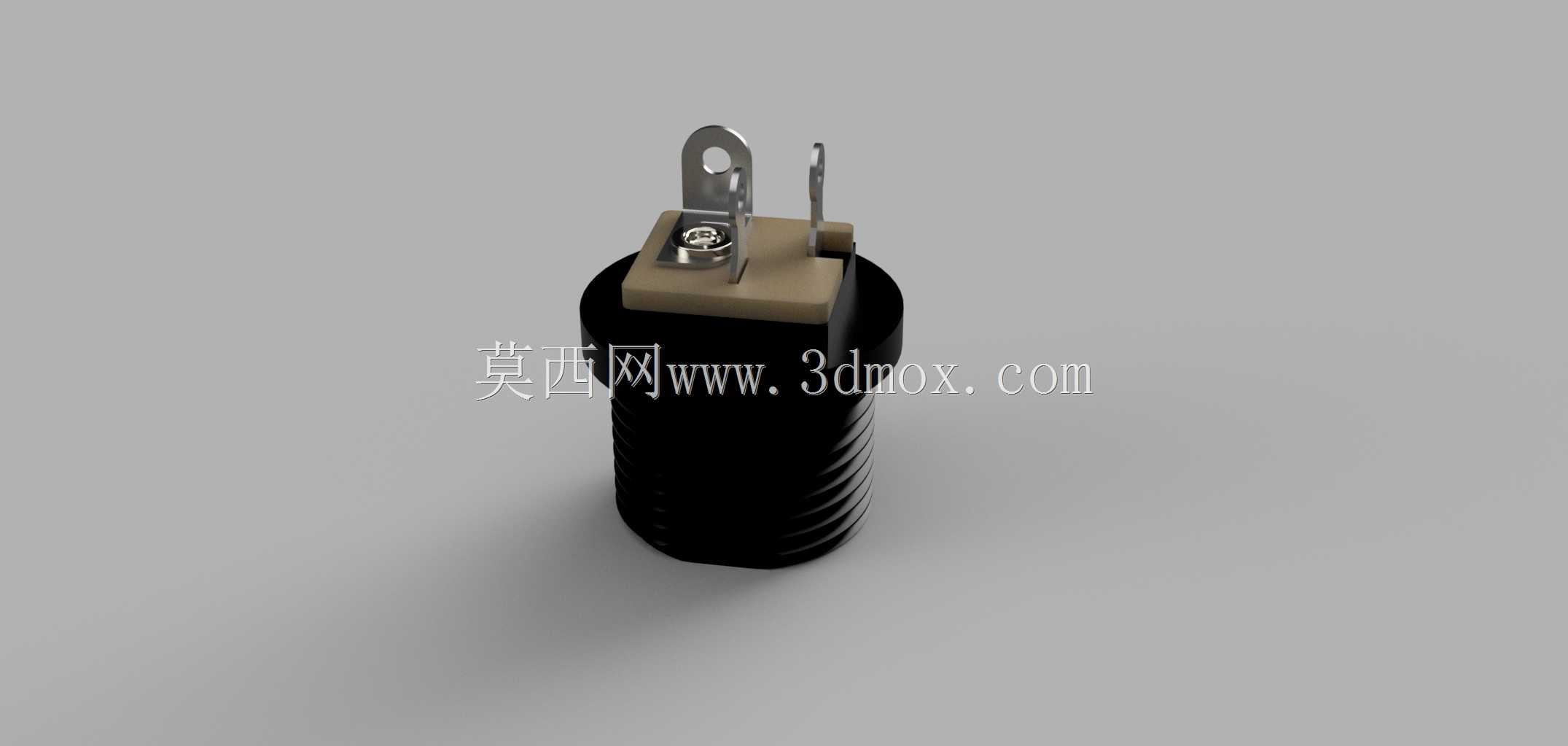

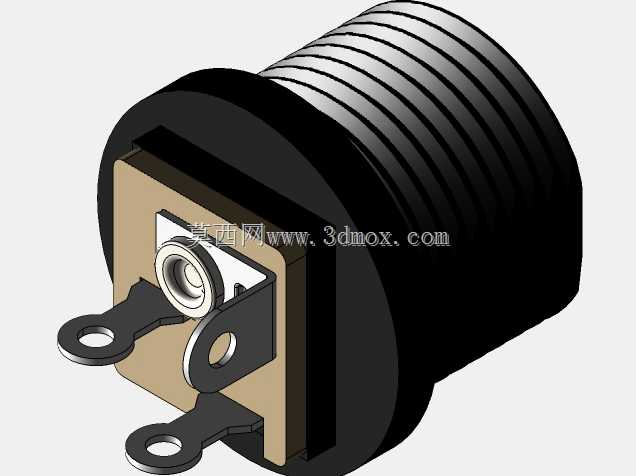

面板安装式外装直流圆筒电源插孔结构

项目分类:3D模型 发布时间:2021-10-25 ID:340251
  • 面板安装式外装直流圆筒电源插孔结构
  • 面板安装式外装直流圆筒电源插孔结构

这类面板安装式外部直流圆筒插孔,是小型电子设备、桌面仪器、外置供电类工控模块上极为常用的供电接插件,日常选型中经常遇到标准螺纹规格与市面常规件不匹配的情况,做结构设计时不能硬套现成件的安装尺寸,否则会出现面板开孔错位、固定螺纹滑牙、接插件装配后松旷的问题。从实际使用场景来看,这类插孔主要承担设备外置直流电源输入的功能,通常适配常见的同轴直流电源插头,安装在设备壳体的外侧面板上,插孔的插合端朝向设备外部,焊接引脚端朝向设备内部,直接连接内部电源管理模块的输入线路,相比板载直焊的直流插座,这种带螺纹锁紧结构的面板安装款,抗拉扯能力更强,不会因为外部电源插头频繁插拔导致电路板上的焊盘脱落,尤其适合需要频繁插拔电源的便携测试设备、桌面小型工控单元、外置供电的传感采集模块使用。设计这款插孔结构时,首先要考虑的是面板安装的边界尺寸,圆筒主体的外径要匹配面板上的开孔尺寸,预留0.1-0.2mm的装配间隙方便安装,固定螺纹的选型如果遇到非常用规格,要优先选用市面易采购的标准螺纹替代,同时要保证螺纹段的长度能够适配常用设备面板的厚度范围,搭配锁紧垫片和固定螺母后,能够将插孔牢牢固定在面板上,不会出现转动或者轴向窜动的问题。插孔的接触端采用弹性接触结构,保证插头插入后接触电阻稳定,不会因为设备轻微振动出现供电断续的问题,引脚部分预留足够的焊接空间,两个引脚分别对应电源正负极,做结构建模时要明确引脚的极性位置,避免后续生产装配时出现极性反接的隐患。外形上圆筒主体做了防滑的滚花结构?不对,实际建模中要注意插孔的绝缘部分采用耐高温的绝缘材质,金属接触部分采用导电性能良好的铜材做镀层处理,固定金属片的结构要保证绝缘基座和金属外壳之间的结合强度,避免插拔力过大导致绝缘基座和金属外壳脱开。安装时要注意面板开孔的同轴度,保证插孔装入后和面板表面垂直,插头插入时不会出现偏斜卡滞的问题,同时要考虑插孔尾部引脚和内部电路板之间的距离,预留足够的走线空间,避免引脚和内部其他金属结构件出现短路风险。在做三维建模时,要把每个装配零件的配合公差考虑进去,比如金属外壳和绝缘基座的过盈配合量,螺纹的配合精度,接触弹片的形变余量,都要在模型中体现出来,不能只做外观的示意,否则后续开模或者选型适配时会出现尺寸偏差。这类接插件虽然属于小型结构件,但在设备整体可靠性中占比不低,很多设备的供电故障都源于电源接插件的接触不良或者安装固定不牢,设计时不能因为零件小就忽略安装细节和结构强度的校核。
