PCB安装微型拨动开关结构设计

在消费电子、小型工控板卡、便携检测设备的PCB板卡设计环节，板载操作元件的选型与结构匹配，直接影响整板的装配效率与长期使用可靠性，这类微型拨动开关正是针对高密度PCB安装场景开发的板载操作元件。从实际使用场景来看，这类开关常被用在手持测量仪器的功能档位切换、小型工控模块的模式选择、消费数码产品的电源通断或信号切换回路中，因为安装空间受限，传统大尺寸钮子开关无法满足板上布局要求，这类带直插引脚的微型拨动开关就成了高密度板卡设计的首选元件。

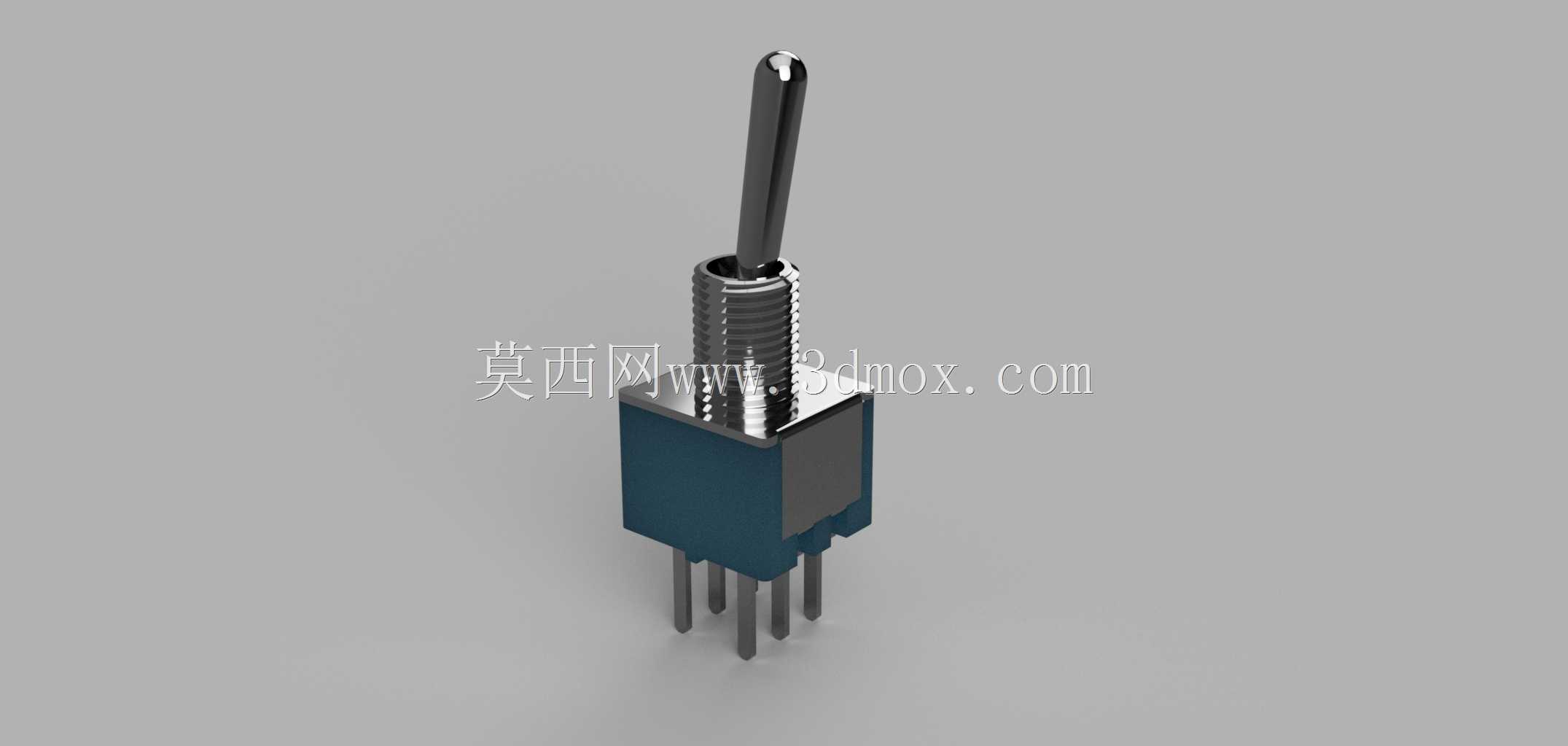

从结构设计逻辑来看，这款开关采用立式直插安装结构，底部引出的多根金属引脚严格对应标准PCB焊盘孔距，引脚长度经过精准控制，过波峰焊时既能保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致焊后剪脚工序额外增加工时，也避免引脚过长触碰板上其他走线造成短路风险。开关上部的操作拨杆采用金属材质，表面做了防滑处理，拨动手感清晰，档位切换时有明确的到位反馈，能避免用户操作时出现档位误判。开关主体的基座采用耐温工程塑料材质，能够耐受波峰焊阶段的高温冲击，不会出现基座变形、引脚移位的问题，保证焊接后的位置精度。

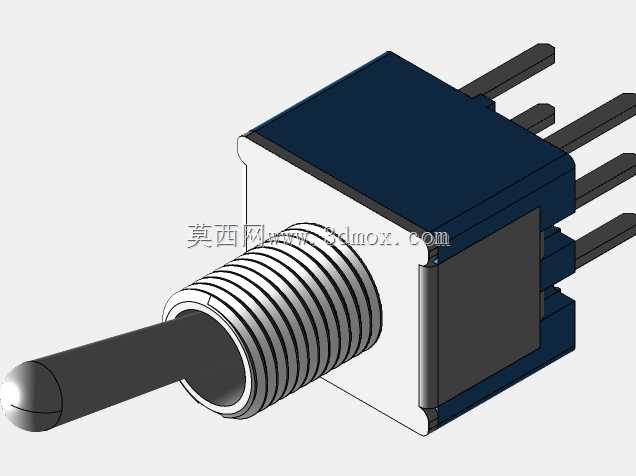

在安装边界设计上，这款开关的基座外形为方正小尺寸结构，占用PCB板面积极小，布局时可以靠近板边放置，也能在芯片、电容等元件的间隙中排布，不会占用过多宝贵的板上空间。开关的螺纹安装段搭配配套的锁紧螺母，可以在面板开孔安装时实现开关与面板的可靠固定，既可以直接焊接在PCB上作为板载操作元件，也可以穿过设备面板通过螺母锁紧，搭配PCB焊接实现双重固定，适配不同的设备装配需求。开关内部的触点采用弹性铜合金材质，接触电阻低，能够承载小信号回路的通断需求，拨杆的摆动角度经过合理设计，操作时不会因为摆动幅度过大触碰周边元件，也不会因为角度过小导致档位切换不清晰。

在三维建模过程中，这类开关的模型需要严格还原引脚间距、基座外形尺寸、拨杆长度与摆动范围、螺纹段的外径与安装尺寸，这样在PCB结构设计阶段，就能提前校验开关与周边元件的安全间隙，避免实际装配时出现元件干涉、拨杆操作被外壳挡住的问题。同时模型还原了开关的安装基准面，在装配时可以直接以PCB板面为基准对齐引脚位置，保证虚拟装配与实际生产的装配逻辑完全一致，减少打样阶段的结构修改次数。对于结构工程师而言，精准的开关模型能够帮助优化整板的元件布局，在有限的板内空间里合理排布操作元件，同时兼顾操作手感与装配可靠性，避免因为元件尺寸偏差导致的后期改模、改板问题。
