三通式法兰连接金属阀体结构设计

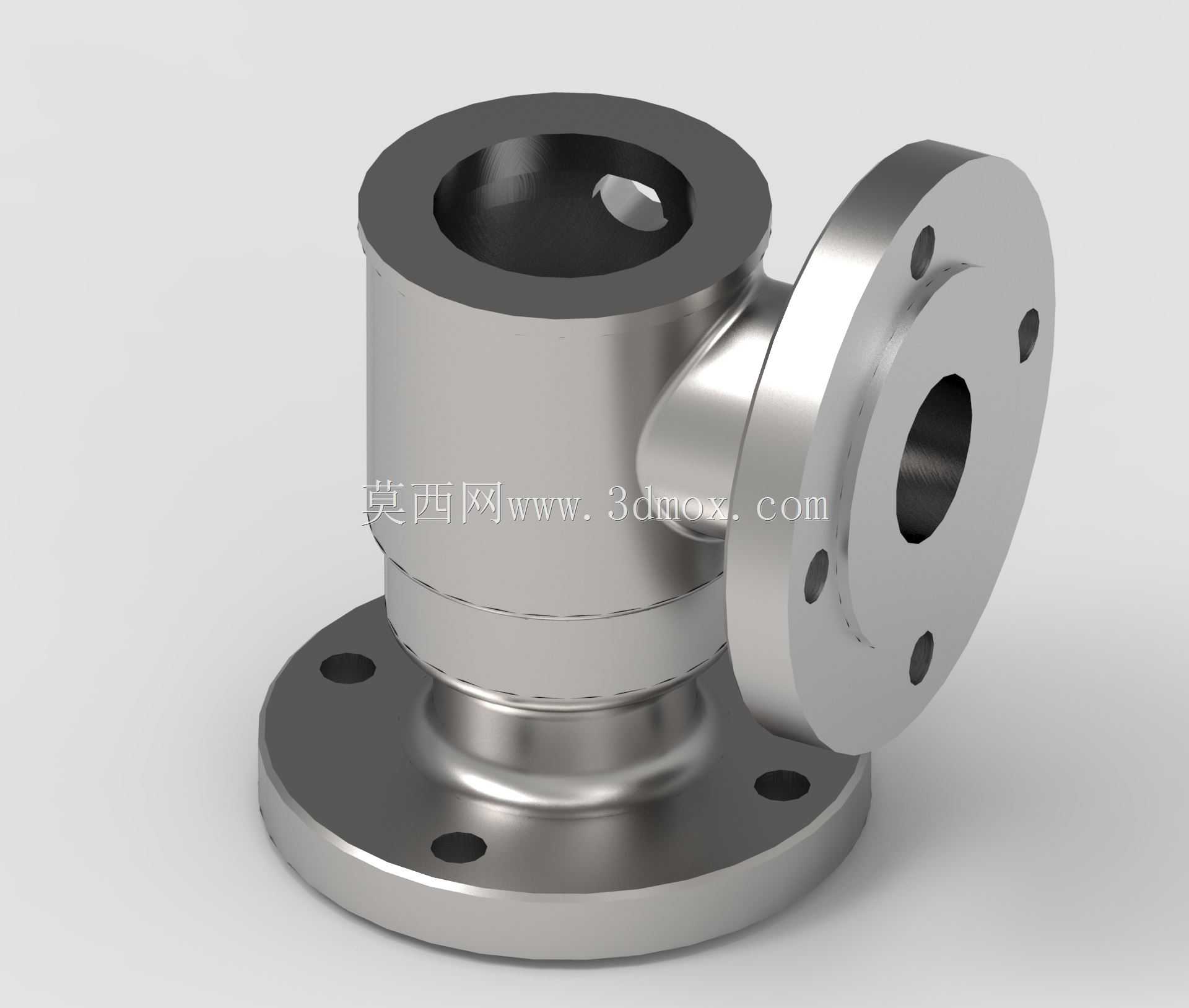

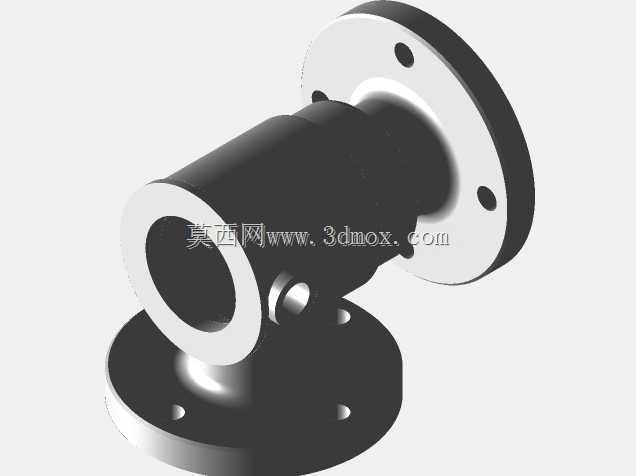

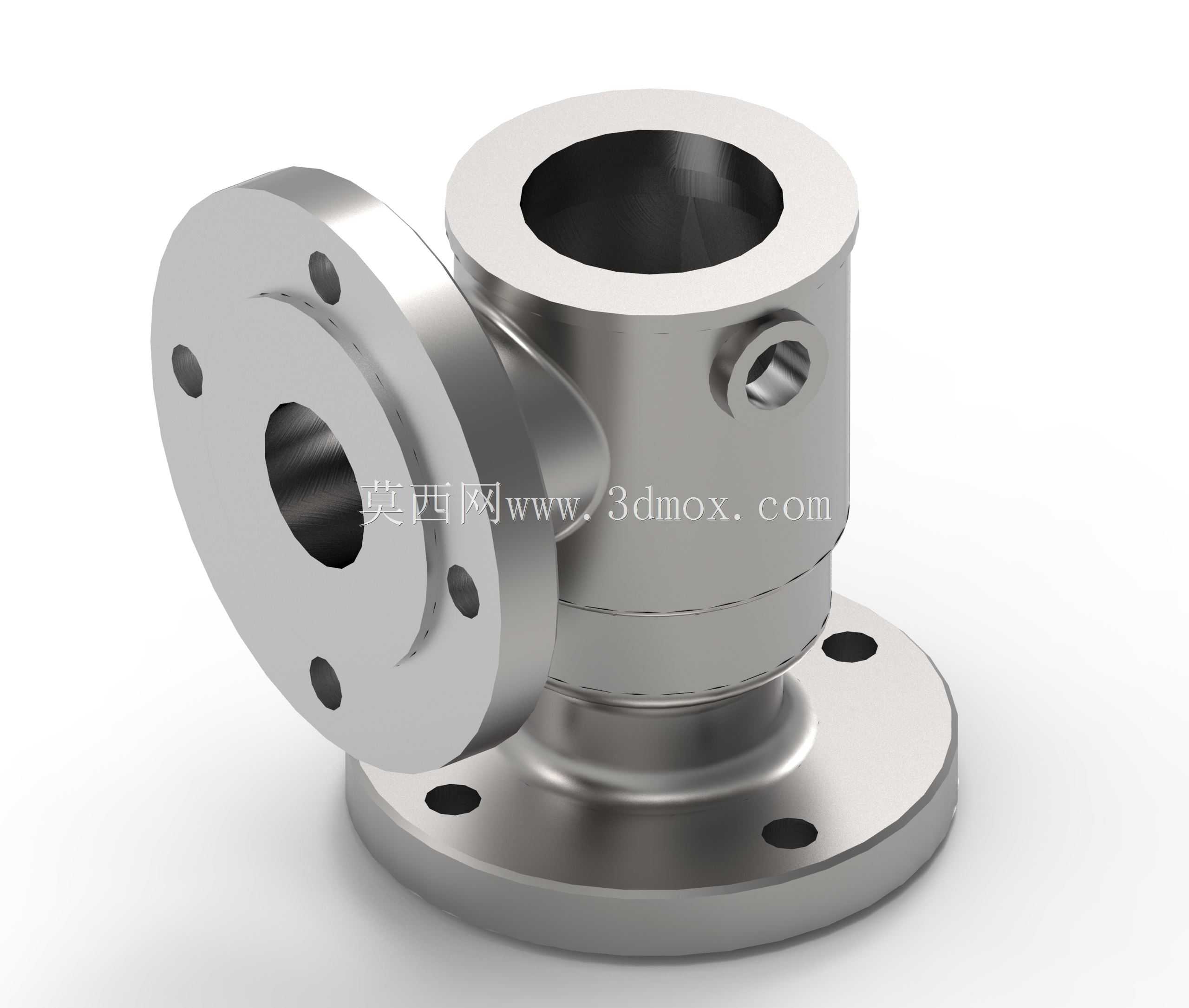

这款三通式法兰连接金属构件，主要应用于工业流体输送管路系统中，作为管路分流、合流或是介质流向切换的核心承压部件，常见于化工、给排水、暖通、油气输送等场景的管路布设环节。从实际使用需求出发，该构件采用三向接口布局，底部为大直径法兰连接端，用于和主路管线做固定对接，侧部同样设置带螺栓孔的法兰接口，可对接支路管线，顶部为直通式接口，既可以作为另一路介质的通口，也可根据工况加装阀杆、检测探头等组件，侧部预留的小型螺纹接口，可用于接装压力表、泄压阀或是取样管路，满足不同工况下的功能拓展需求。

设计过程中优先考虑承压密封性能，所有法兰端面均做了平面度公差控制，螺栓孔采用圆周均布排布，保证连接时螺栓受力均匀，避免局部应力集中导致的密封失效。主体流道做了圆弧过渡处理，减少介质在转角处的阻力损失，降低湍流产生的概率，同时避免介质长期冲刷流道壁面造成的局部磨损。整体外形采用阶梯式圆柱结构，在保证壁厚满足承压要求的前提下，对非受力区域做了合理的减薄处理，控制构件整体重量，降低安装时的承重负荷。

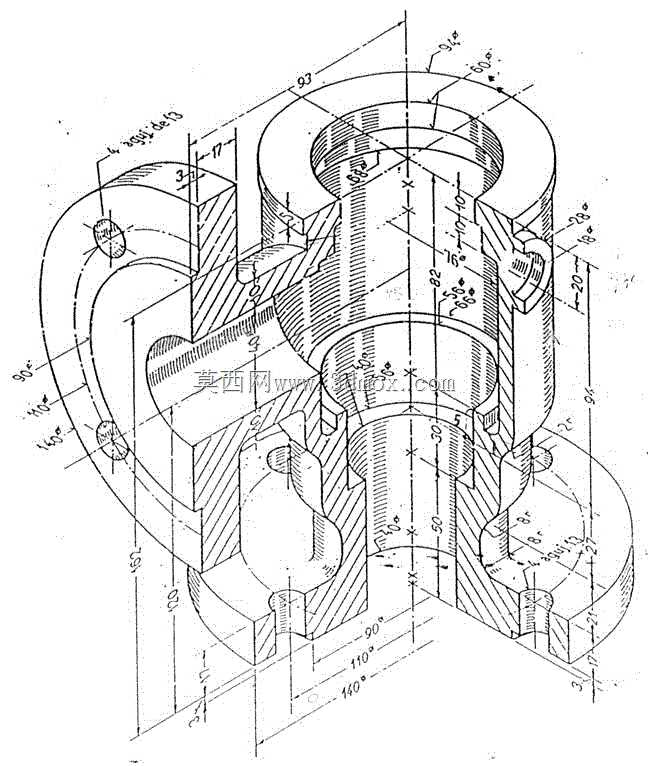

安装边界方面，底部法兰的螺栓孔中心距、法兰厚度均匹配对应公称通径的管路法兰标准，侧部法兰的安装尺寸与支路管线标准适配，安装时只需保证法兰端面的平行度，搭配对应规格的密封垫片即可完成密封连接，无需额外做定制化适配。顶部接口的内径与主路流道保持一致，保证介质流通截面无突变，侧部小螺纹接口采用标准管螺纹规格，可直接与常规仪表管件旋合对接。建模过程中对所有过渡圆角、法兰根部的加强结构都做了细节还原，既保证结构强度符合承压要求，也避免应力集中区域在长期受压工况下出现开裂风险，整体结构完全适配常规工业管路的安装使用需求，可直接用于相关阀门产品的结构参考或是管路系统的装配模拟。
