拉格布洛克A型轴承支撑座结构设计

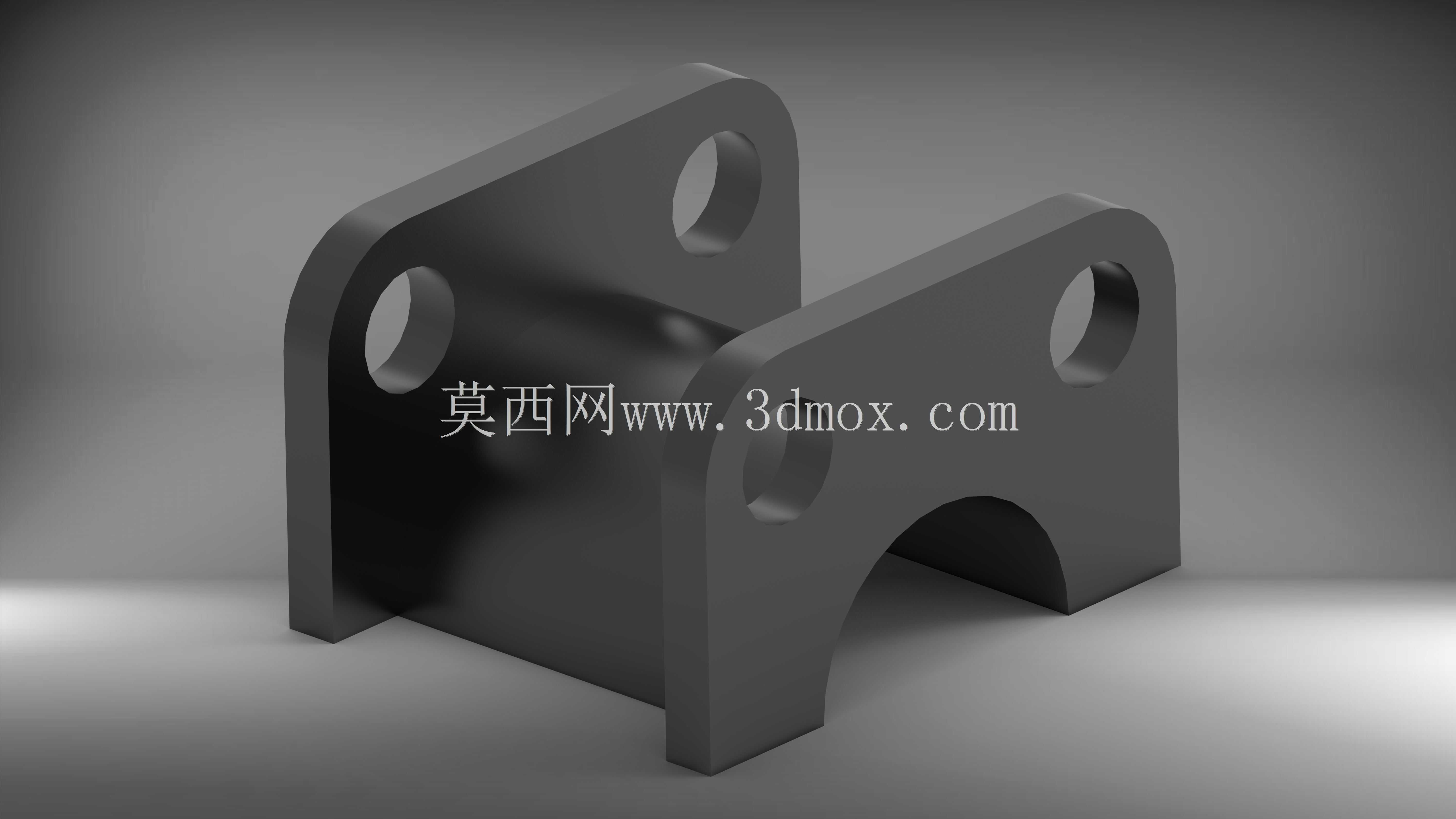

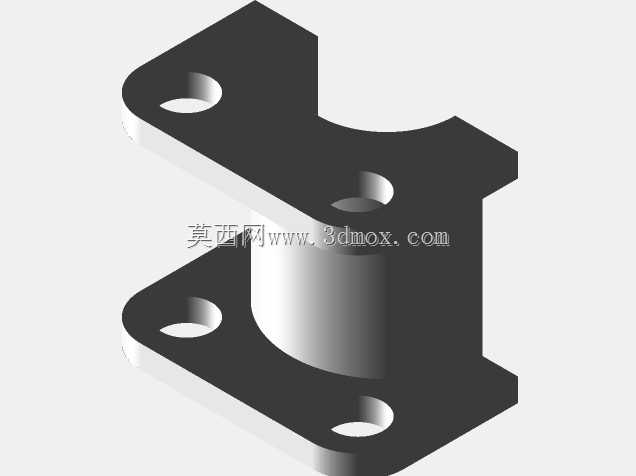

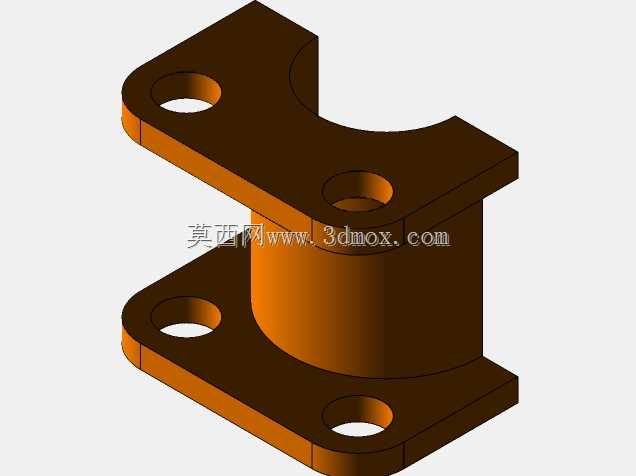

这款支撑座主要应用于中小型传动设备的转轴支撑场景，常见于轻工输送线、小型机床辅机、非标自动化设备的动力传递单元中，核心作用是为旋转轴提供稳定的径向与轴向支撑，约束轴系的运行自由度，抵消轴运转过程中产生的径向载荷与部分轴向窜动力，保障传动部件的同轴度与运行稳定性。从结构设计来看，主体采用一体化铸造成型后机加工的工艺思路，底部设置半圆弧避让槽，既可以适配穿过安装面的轴段或管线，也能减少安装面的加工面积，降低配合面的平面度要求，同时减轻零件自身重量，减少材料耗用。两侧对称设置带安装孔的立板结构，立板上的通孔用于穿装轴承固定销轴或者轴承端盖连接螺栓，孔位的同轴度公差控制在IT7级范围内，保障两侧支撑点的轴线重合，避免轴安装后出现别劲、卡滞的问题。立板与底部的连接位置做了大圆角过渡处理，能够有效分散载荷传递过程中的应力集中，避免设备长期运行后在转角位置出现疲劳裂纹，提升零件的抗冲击载荷能力。安装边界方面，底部的安装平面为主要定位基准，两个立板外侧间距可适配常规窄型传动架的安装空间，立板上的安装孔中心到底座安装面的高度尺寸，匹配常用直径段的滚动轴承安装中心高要求，安装时可通过底座平面上预留的螺栓孔位，将支座固定在设备的安装基板或者型材架上，半圆弧槽的半径尺寸略大于常规适配轴径的1.2倍，既保证避让空间充足，也不会过度削弱底座的结构强度。设计过程中充分考虑了加工工艺性，所有外露棱边均做了倒角处理，避免装配过程中划伤操作人员，同时去除加工毛刺，各加工面的粗糙度要求根据功能不同做了区分：轴承安装孔的内表面粗糙度控制在Ra1.6，保障与轴承外圈的配合精度，底座安装面粗糙度控制在Ra3.2，保证安装贴合的稳定性，其余非配合面做喷丸处理即可，无需高精度加工，平衡了零件性能与加工成本。在实际选型应用中，该支座可适配深沟球轴承、带座外球面轴承等多种标准轴承件，能够满足转速不超过3000rpm、径向载荷在额定范围内的中低速传动场景，安装时无需额外制作复杂的转接工装，直接通过螺栓固定即可完成装配，大幅缩短设备的组装调试周期，也方便后期运维过程中的轴承更换与支座检修。
