家用泳池太阳能水池管控终端设计

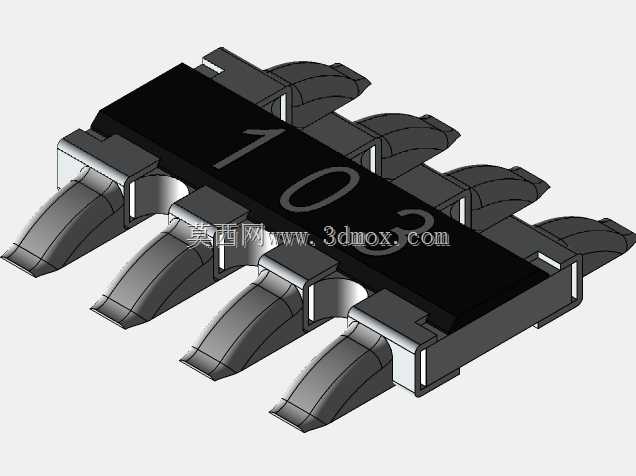

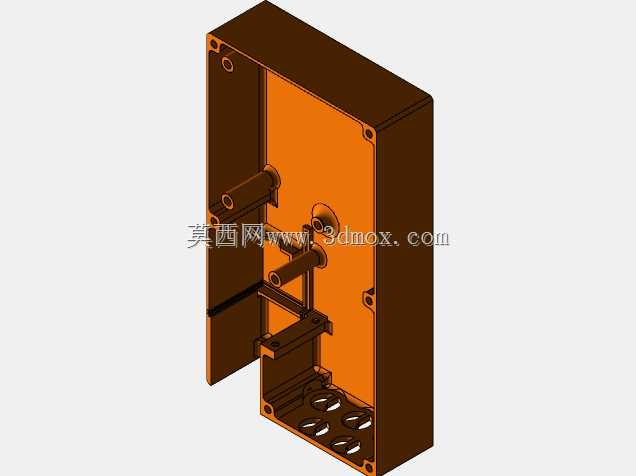

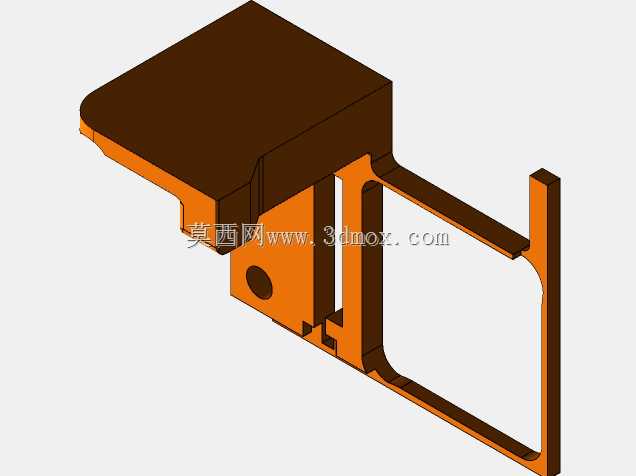

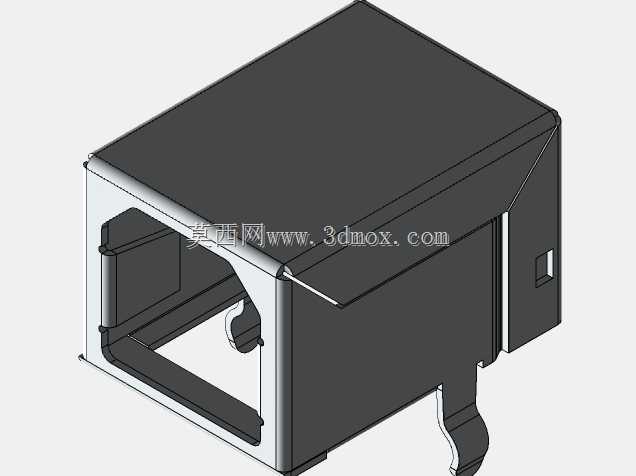

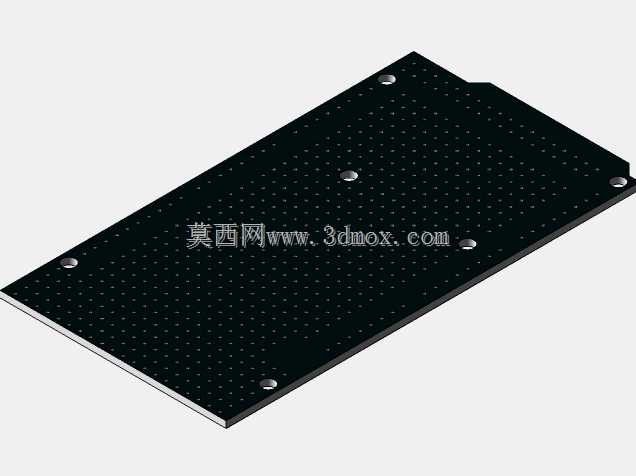

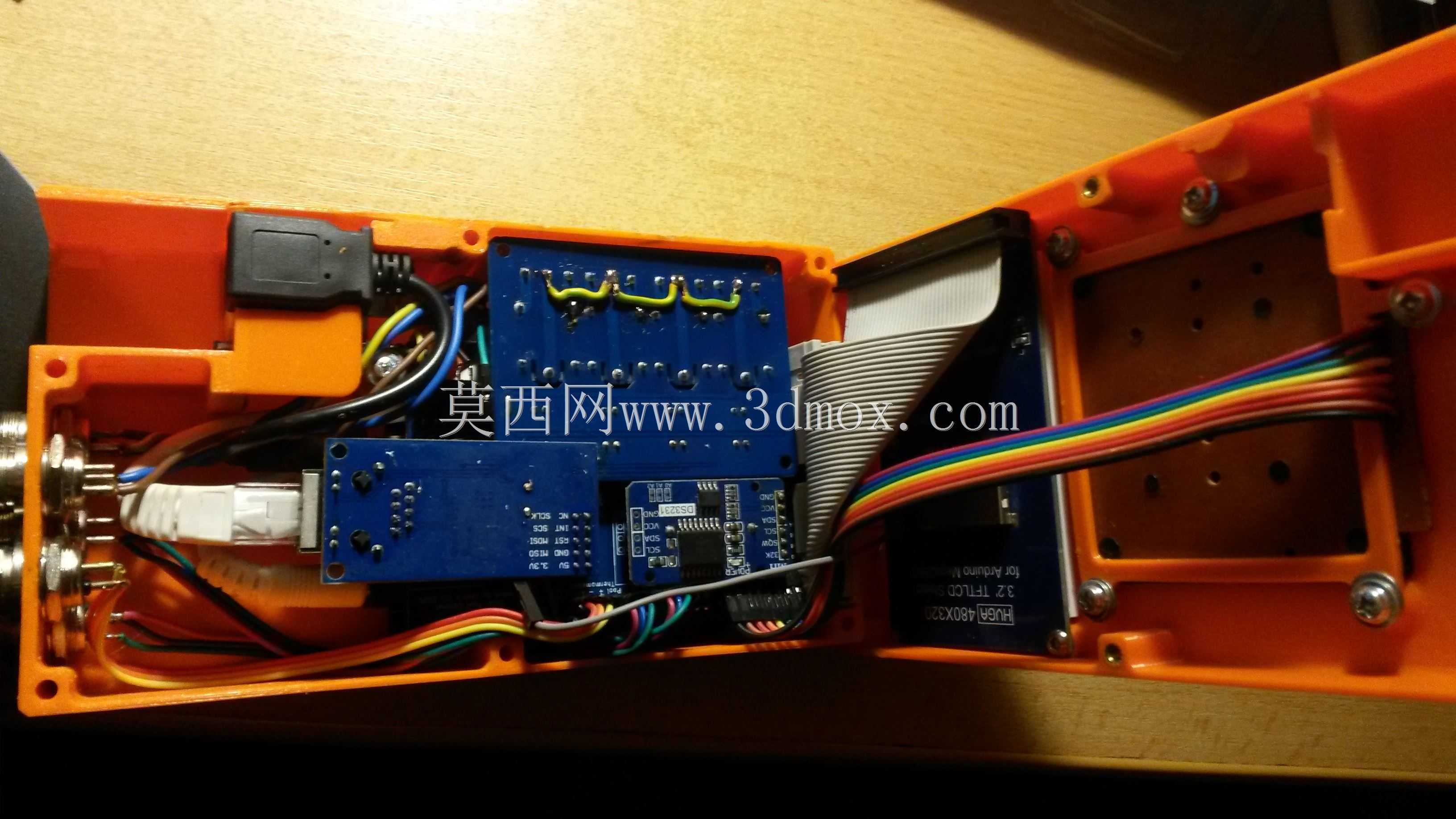

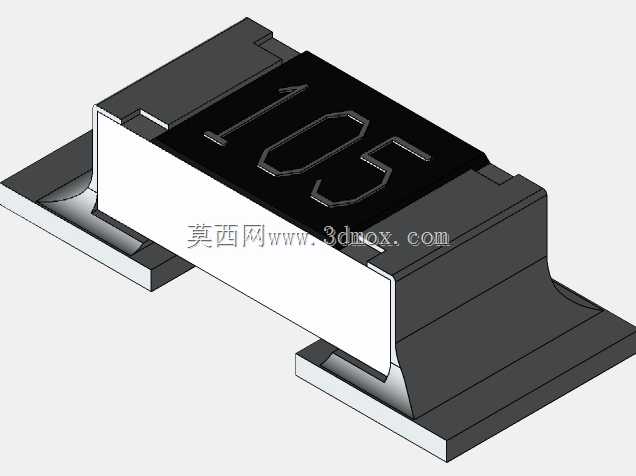

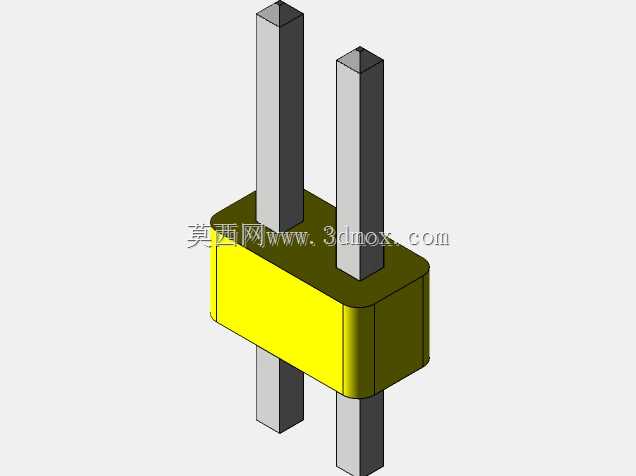

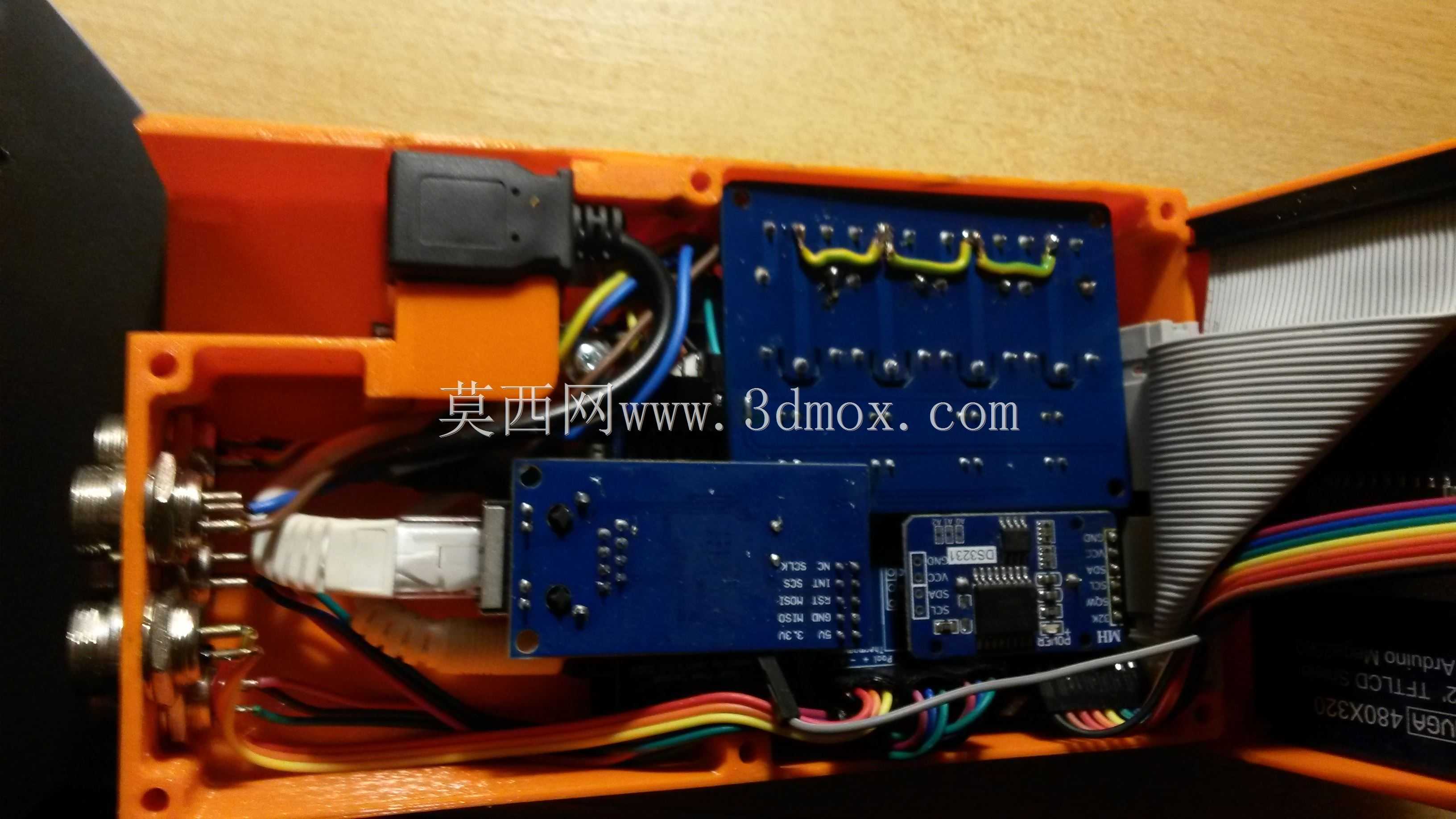

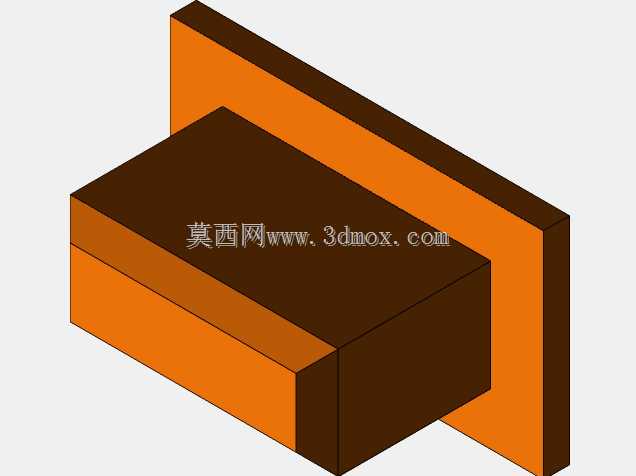

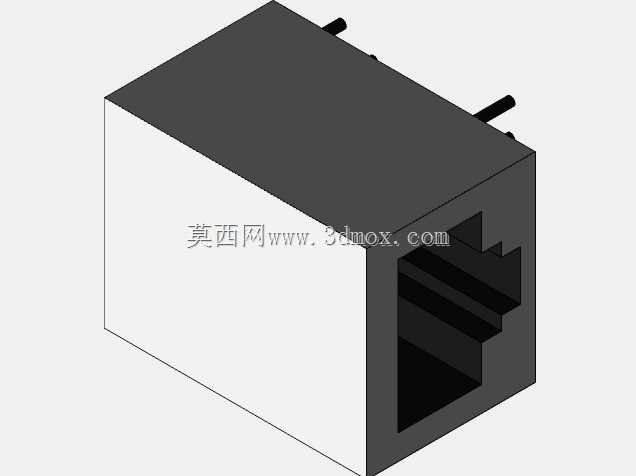

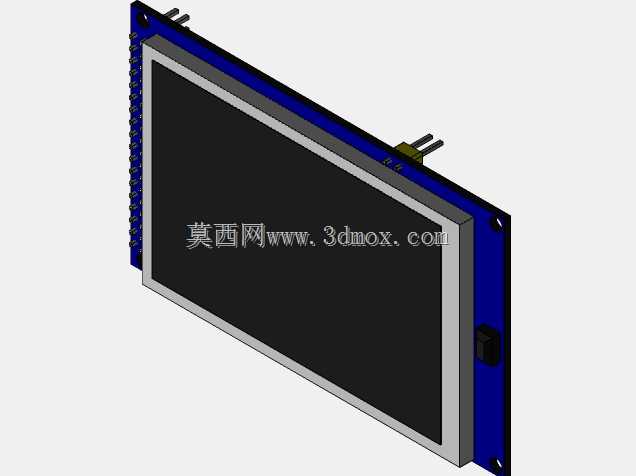

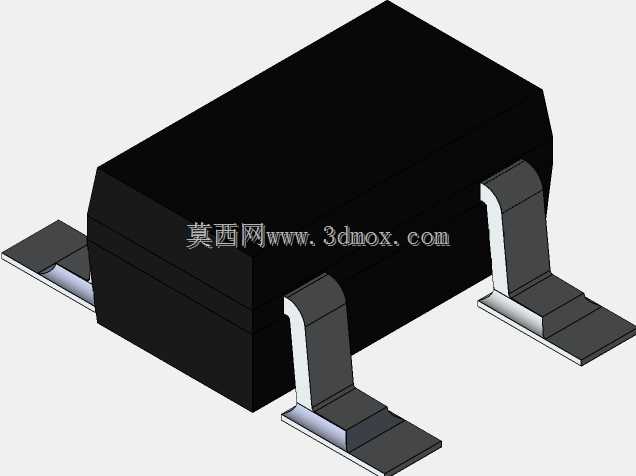

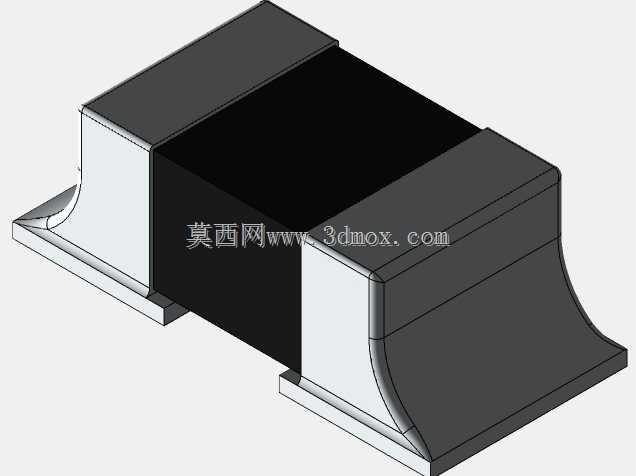

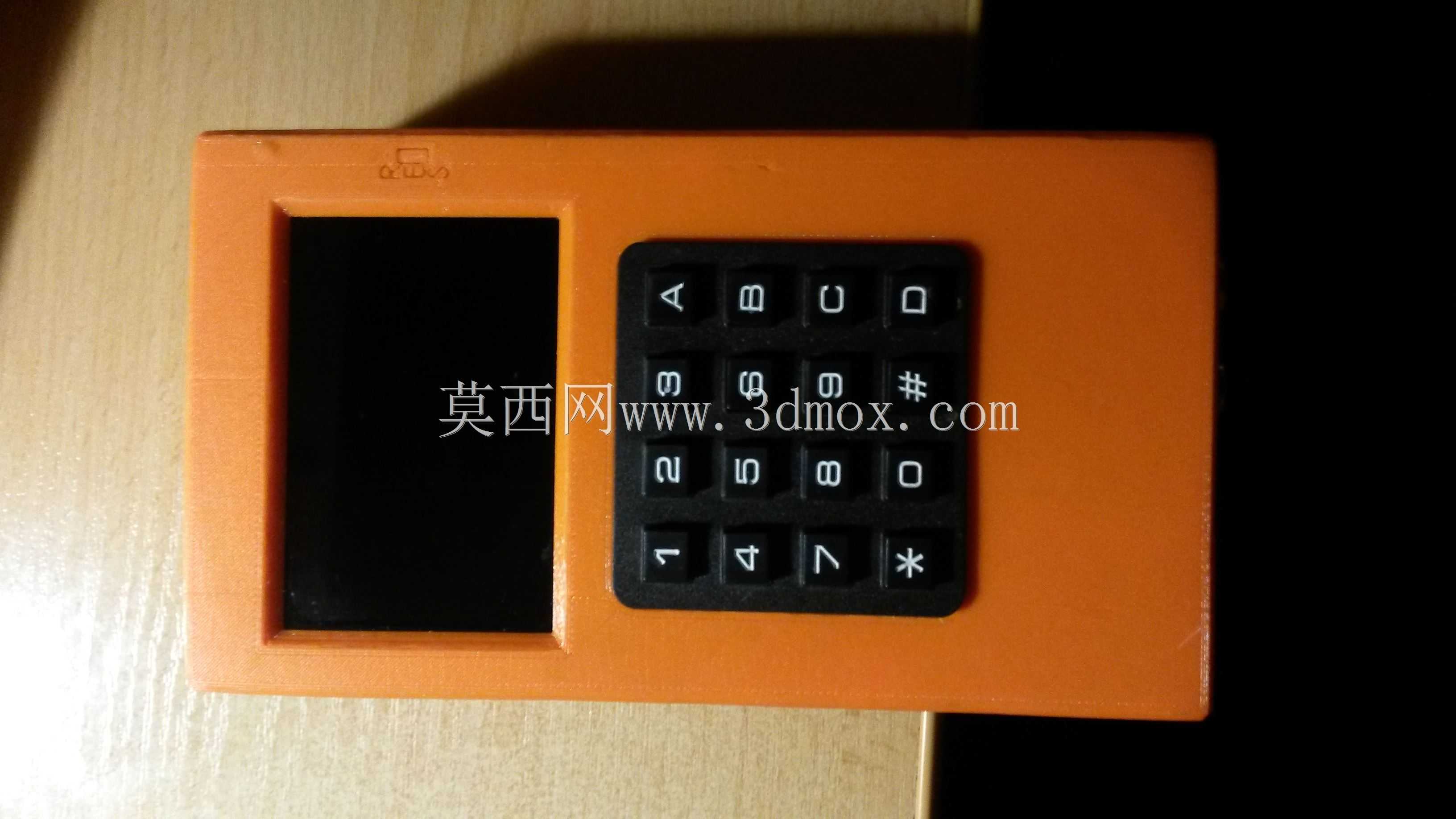

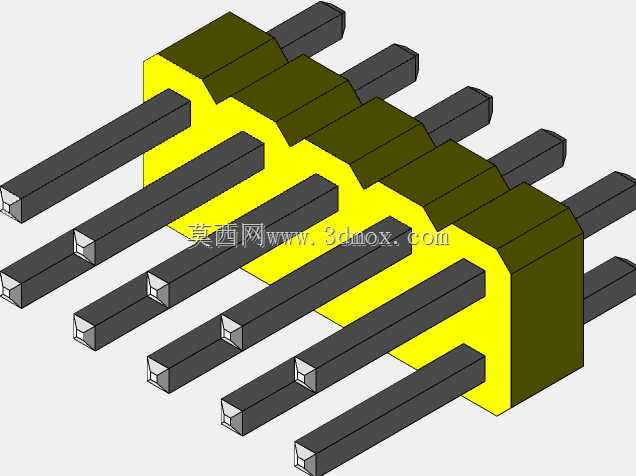

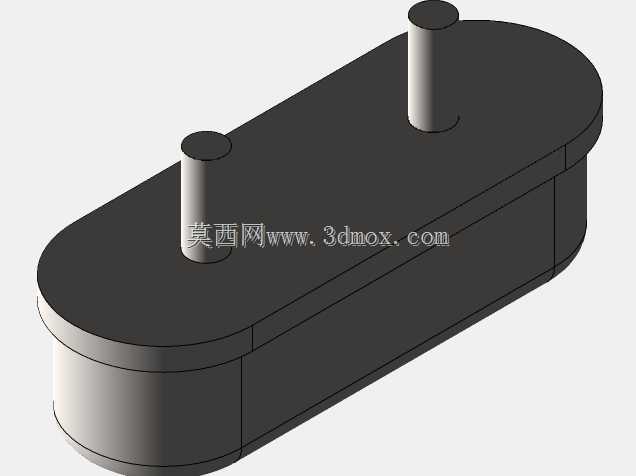

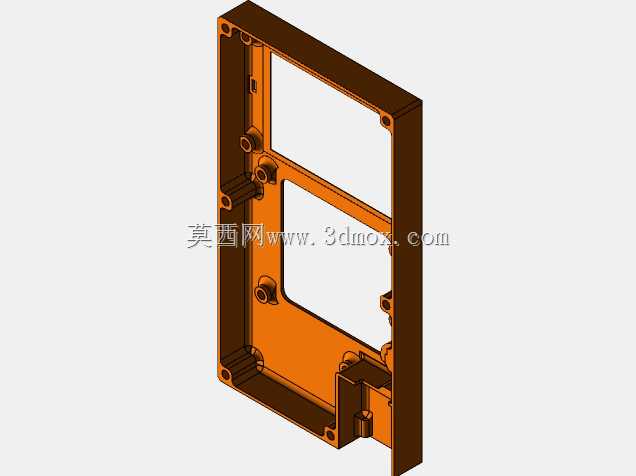

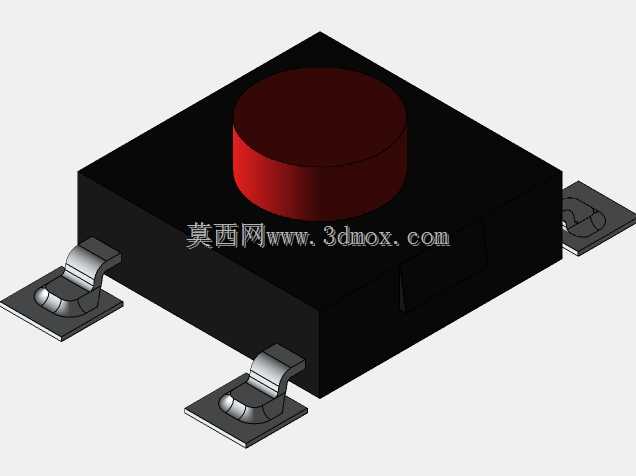

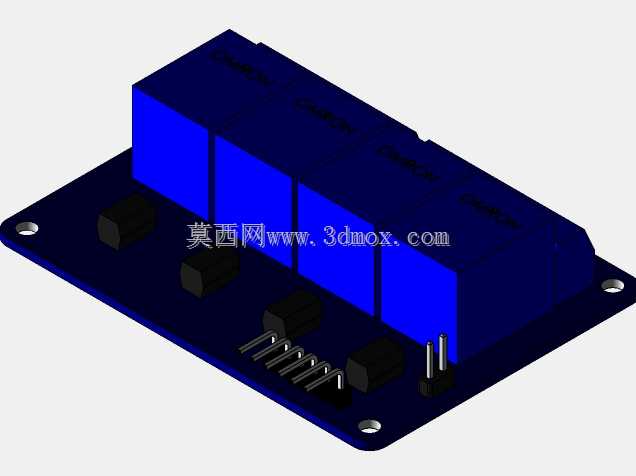

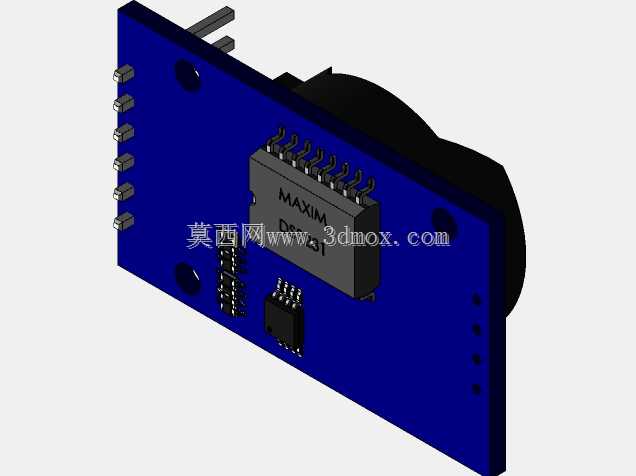

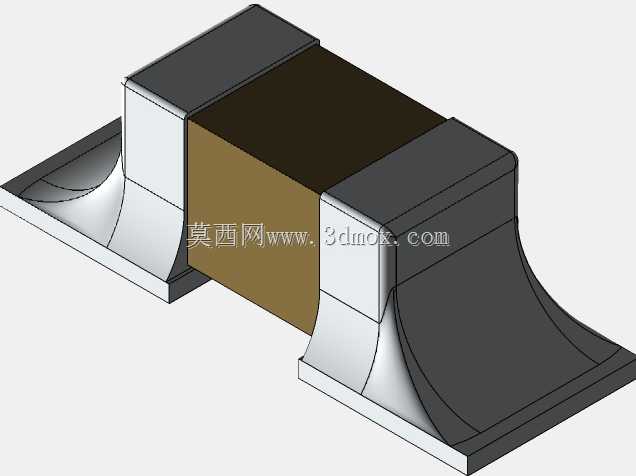

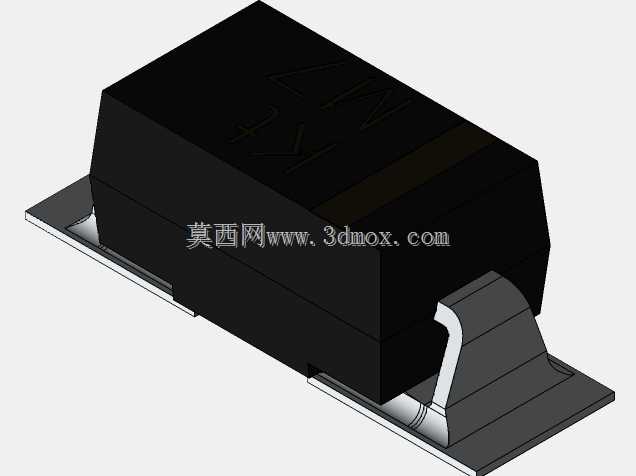

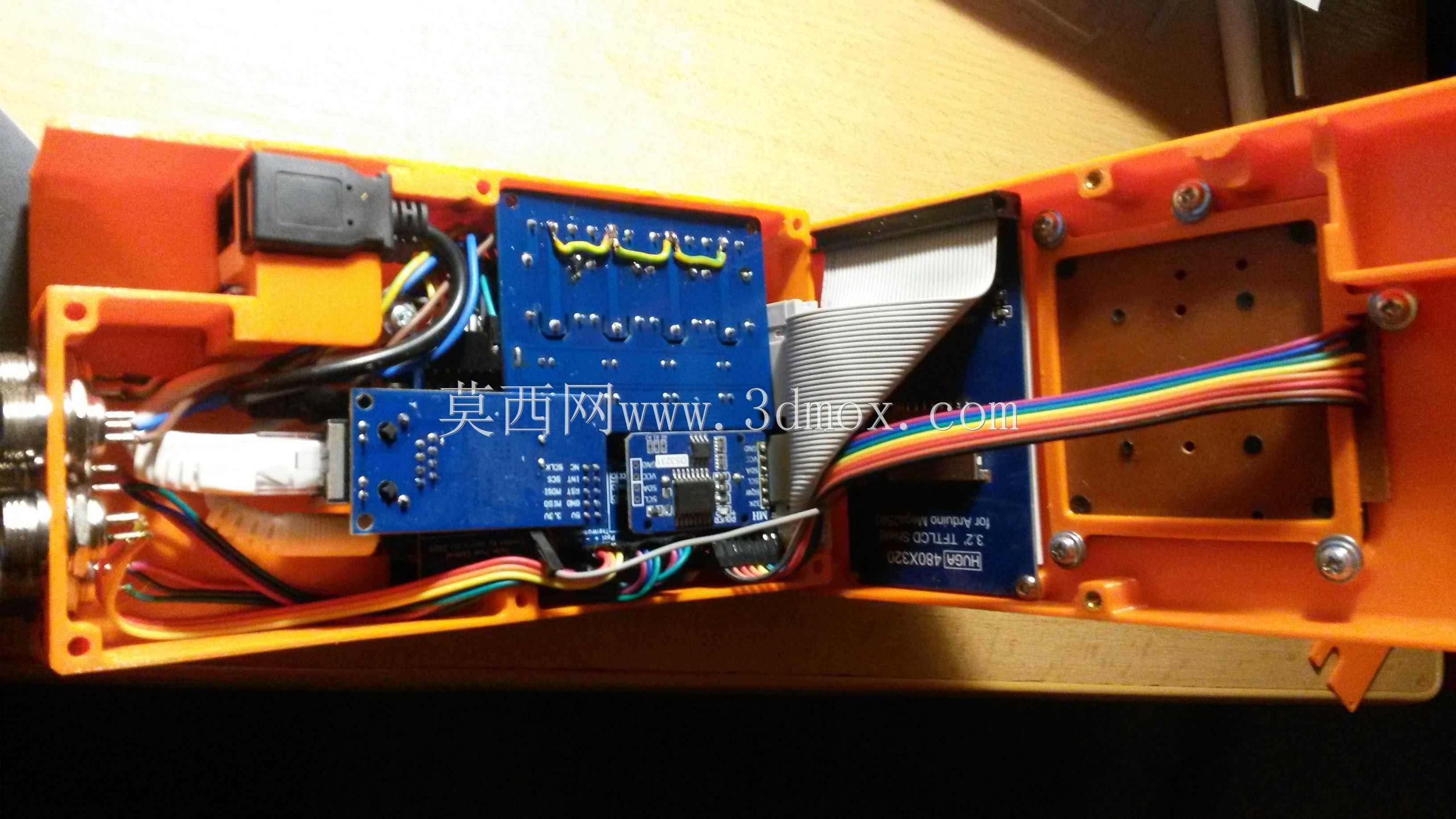

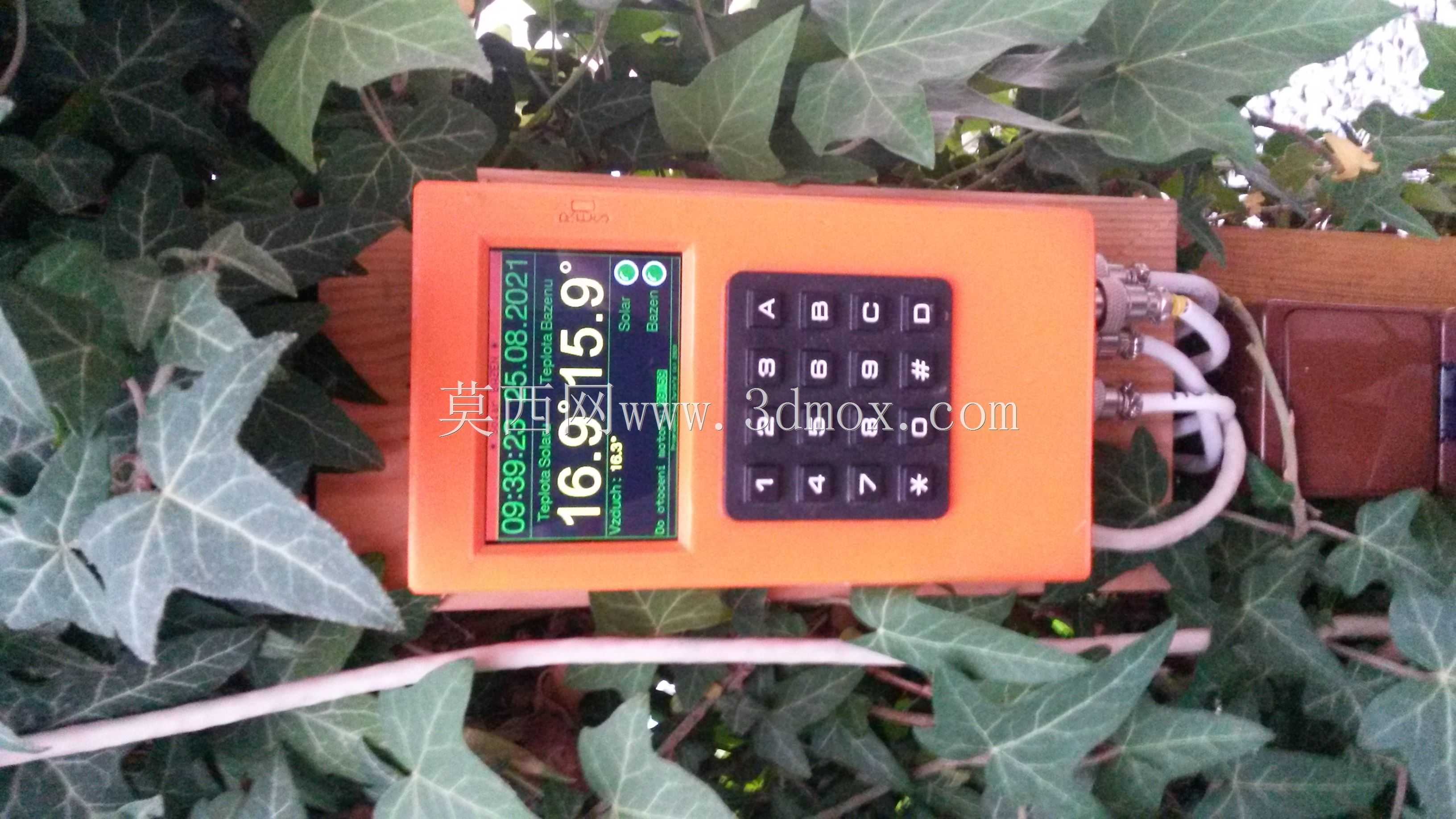

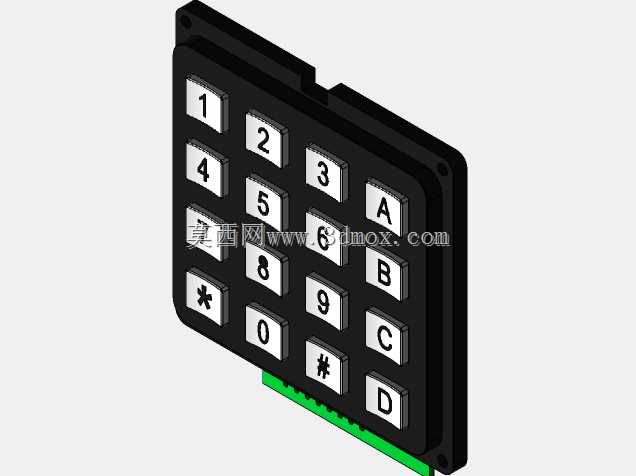

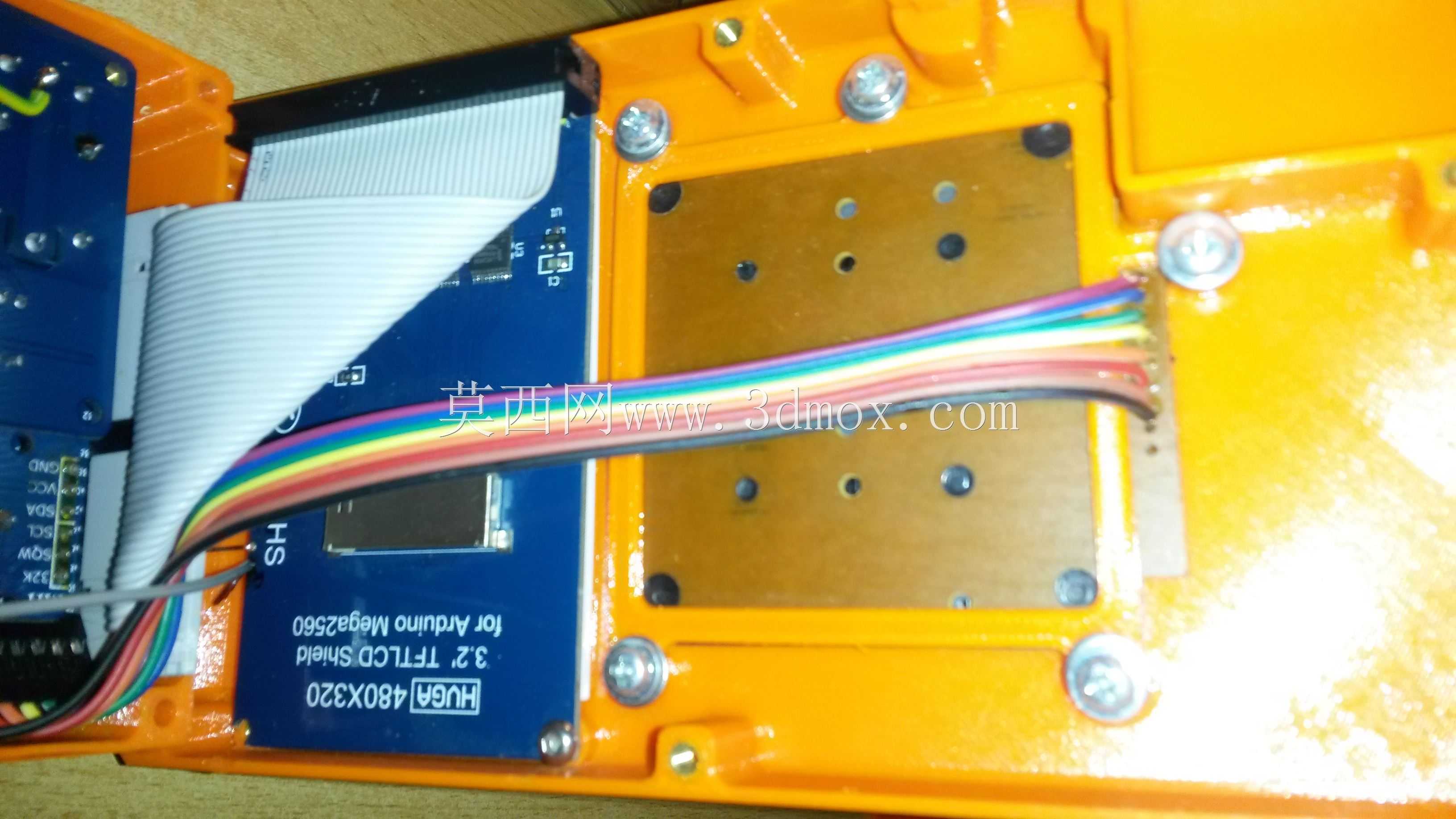

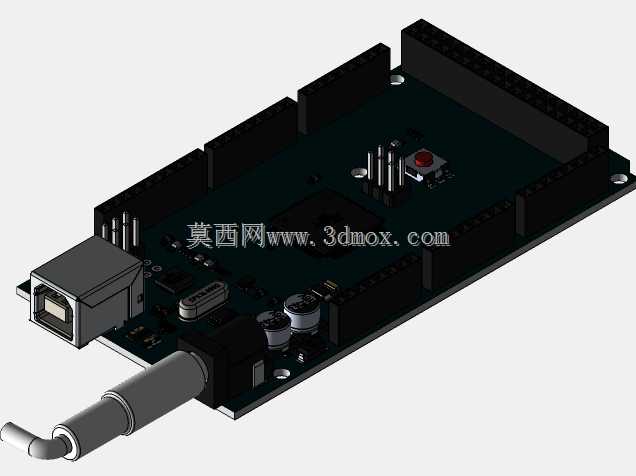

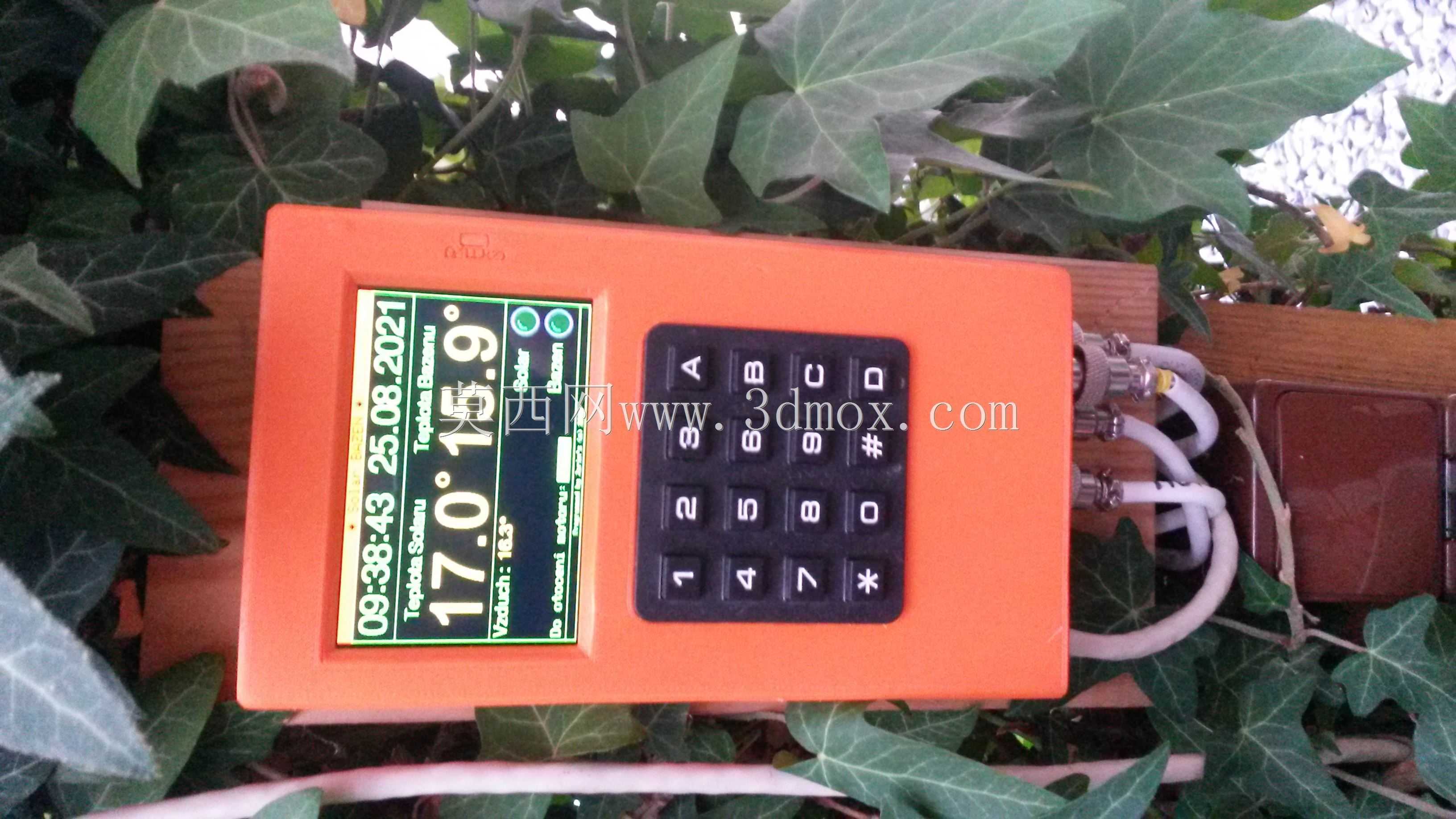

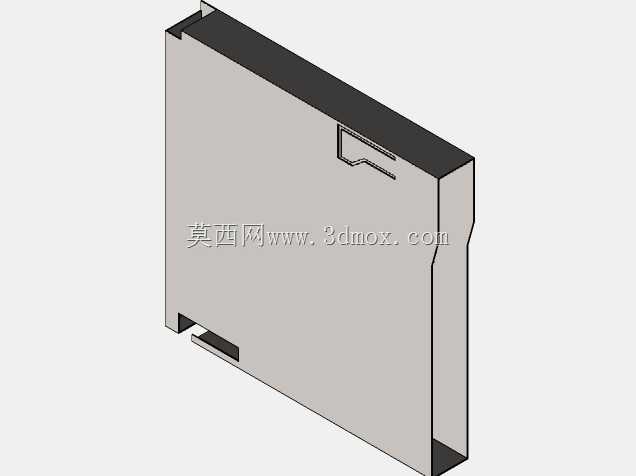

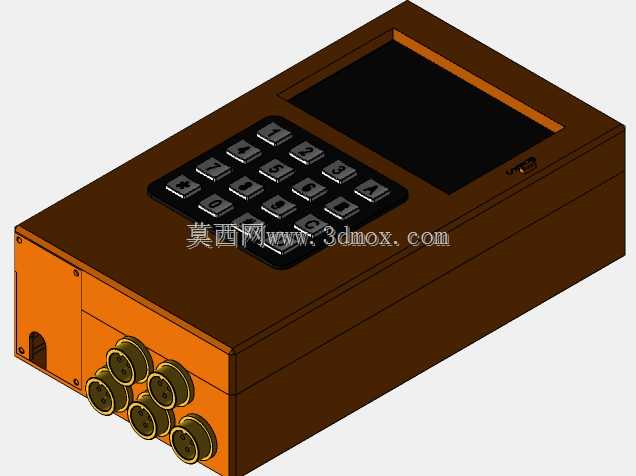

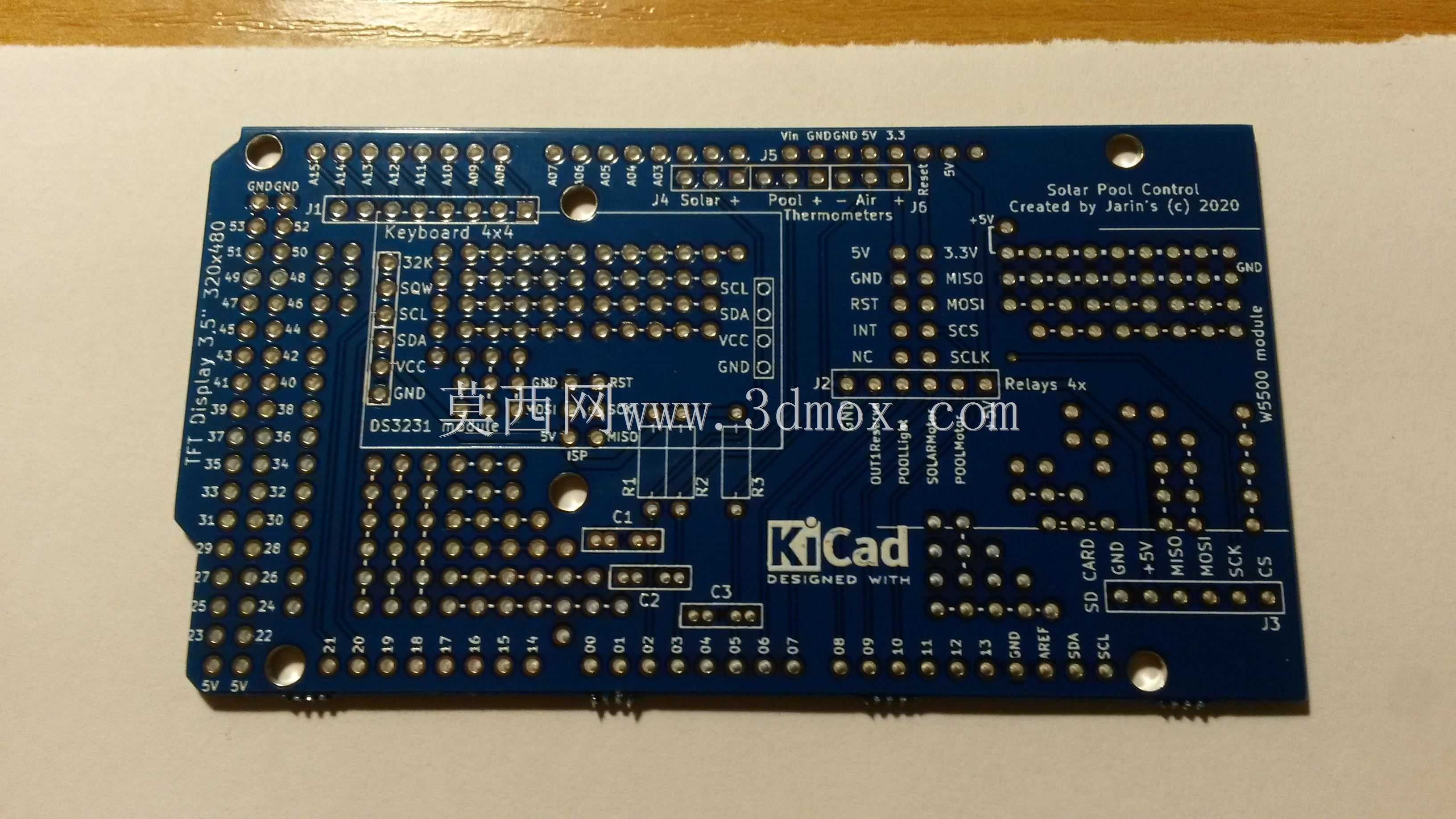

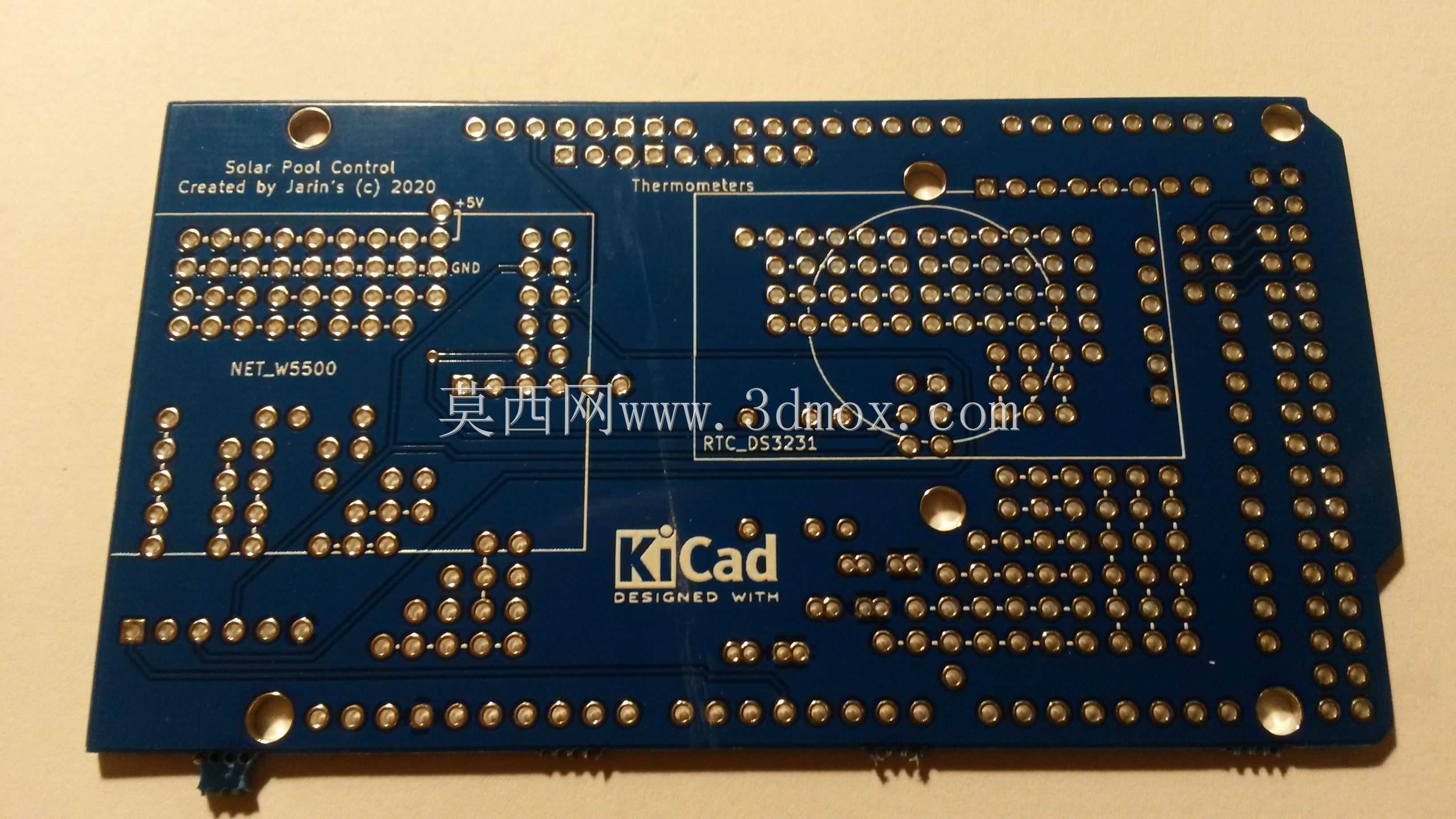

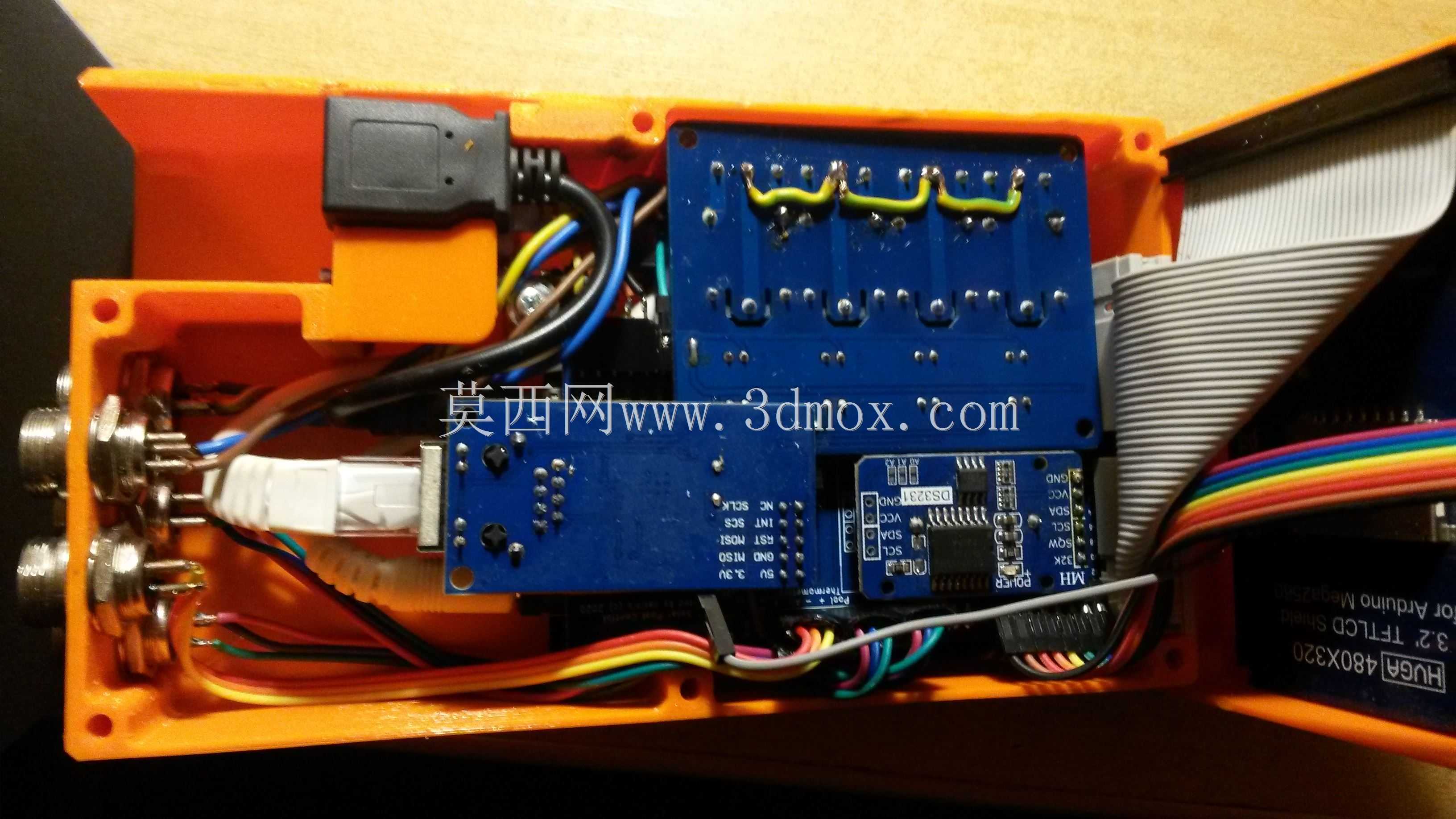

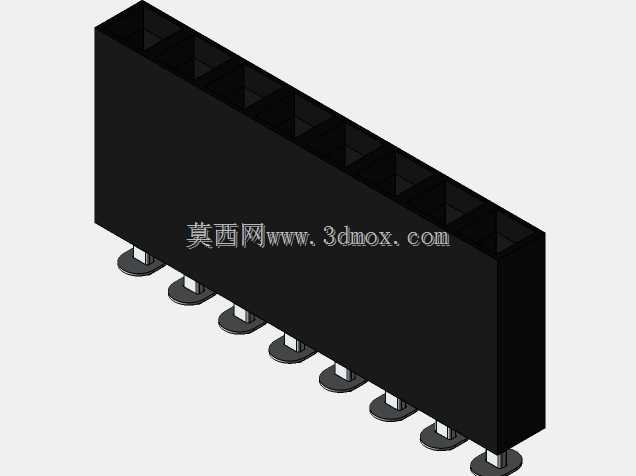

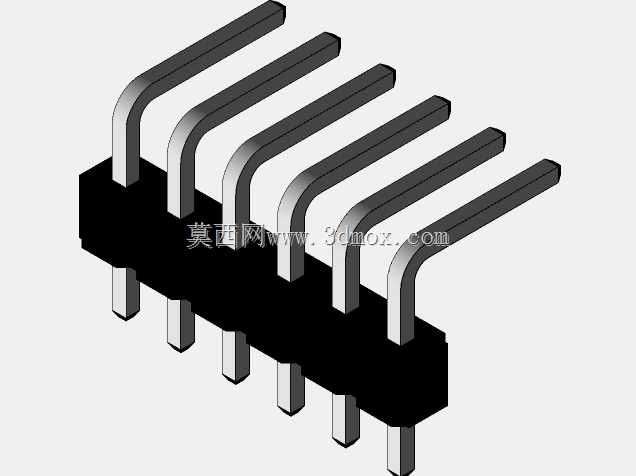

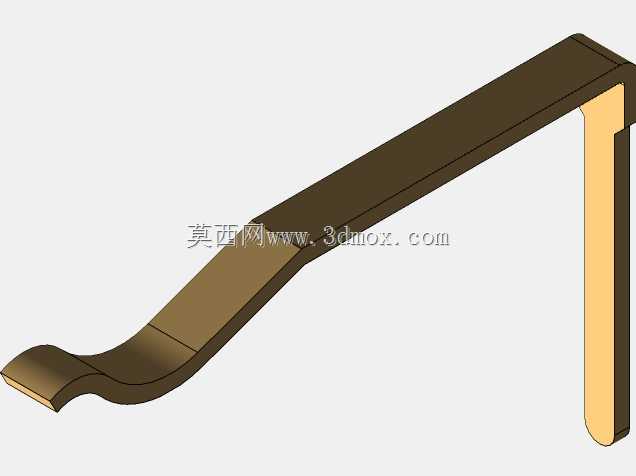

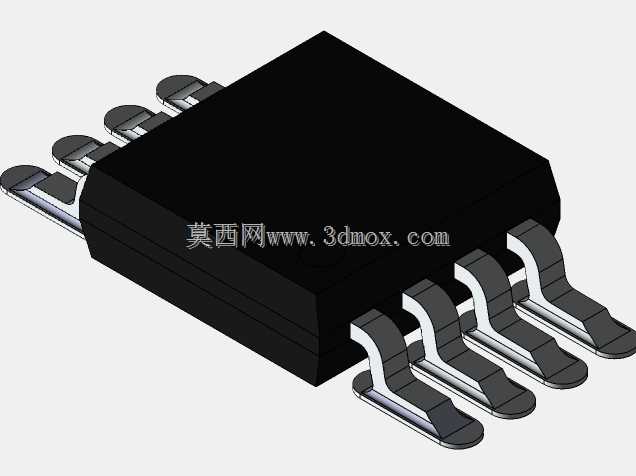

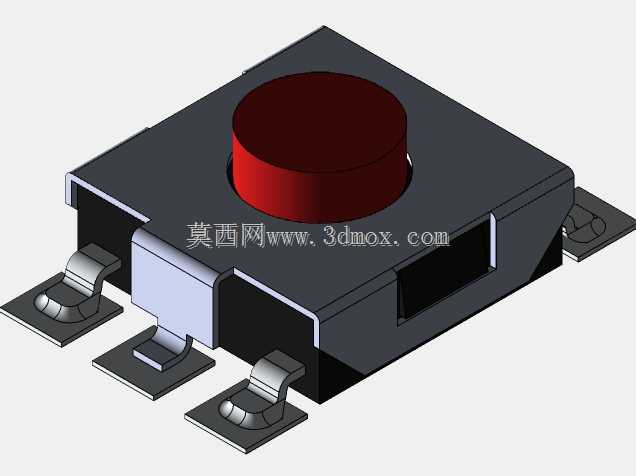

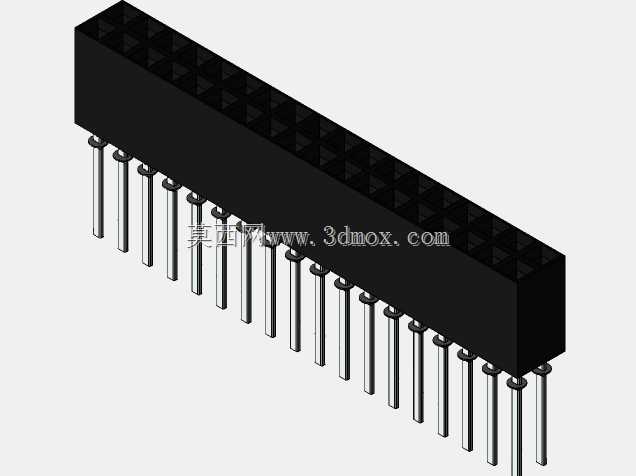

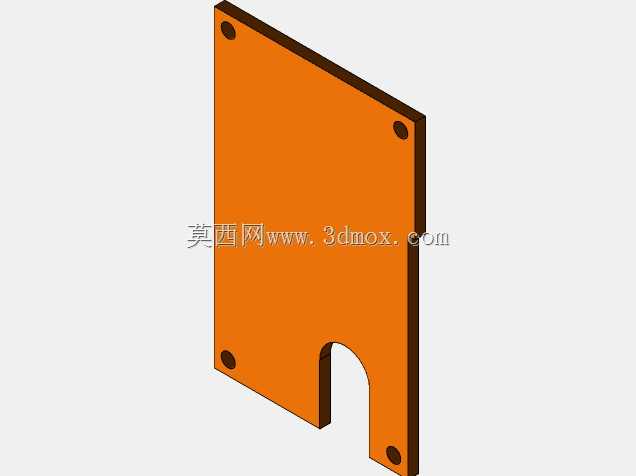

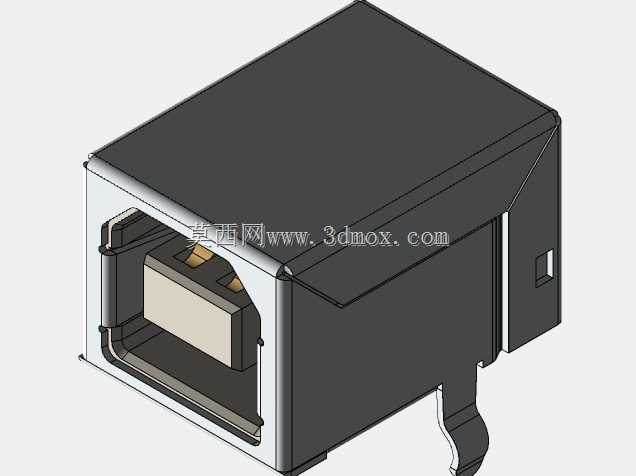

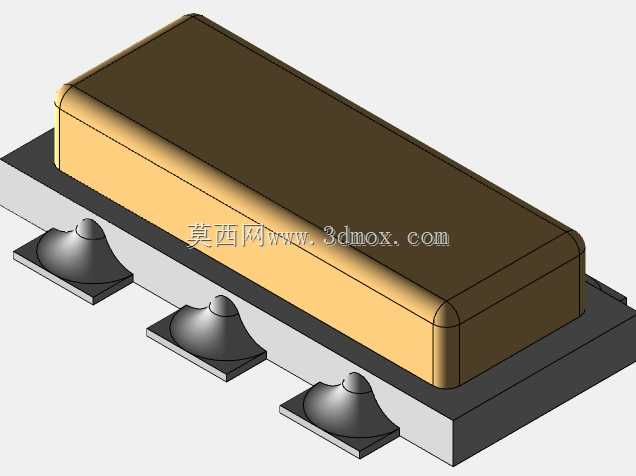

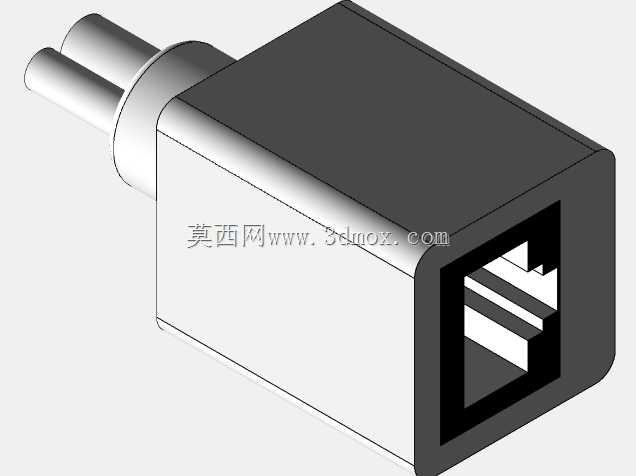

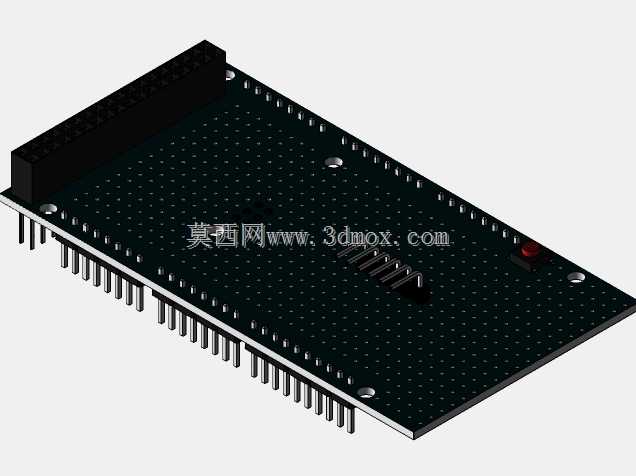

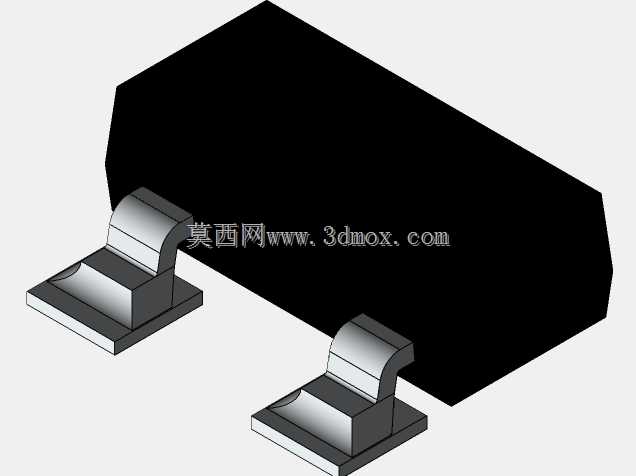

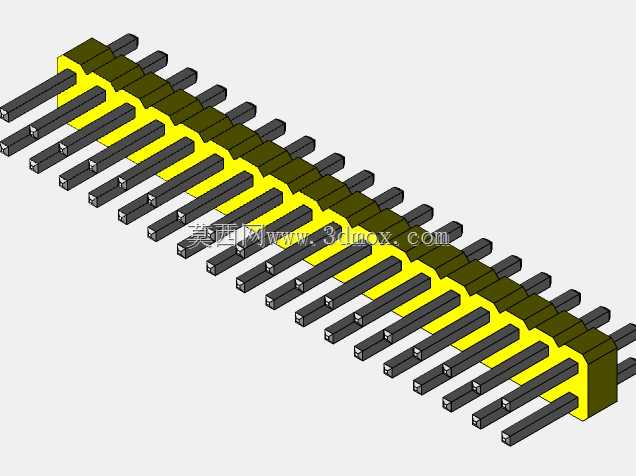

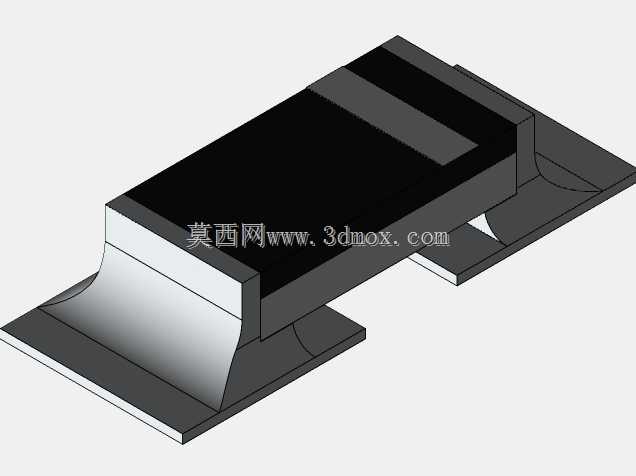

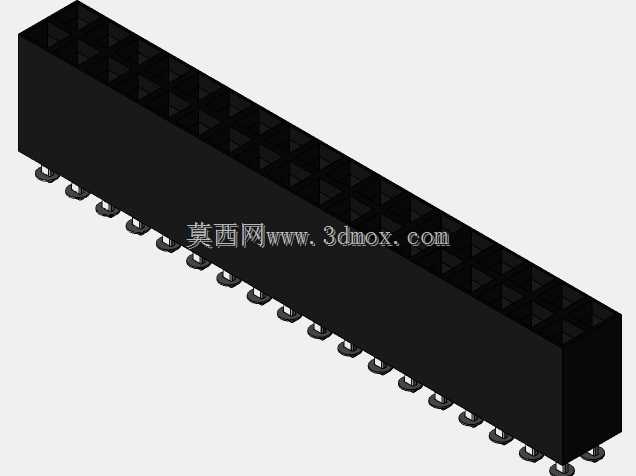

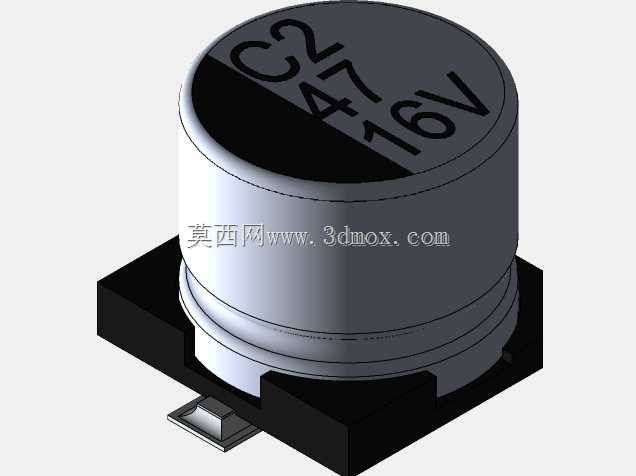

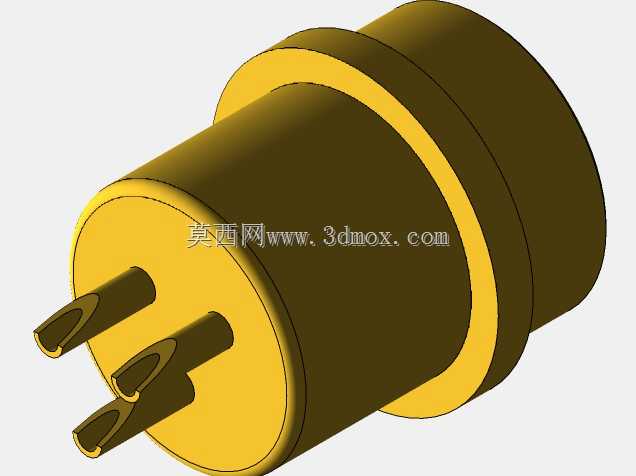

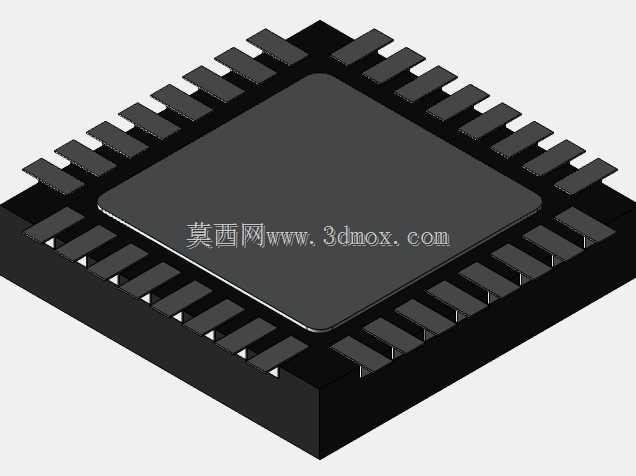

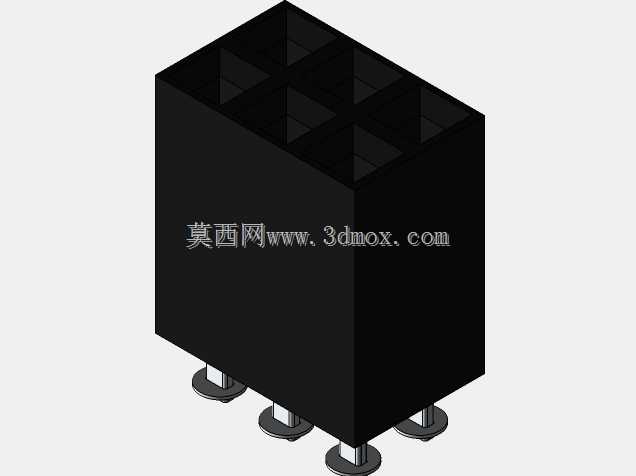

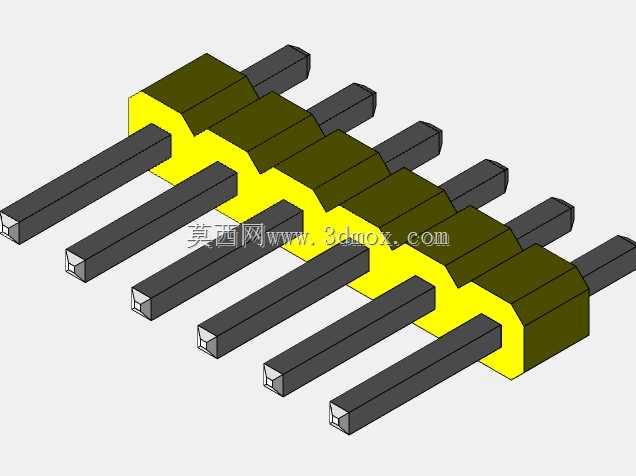

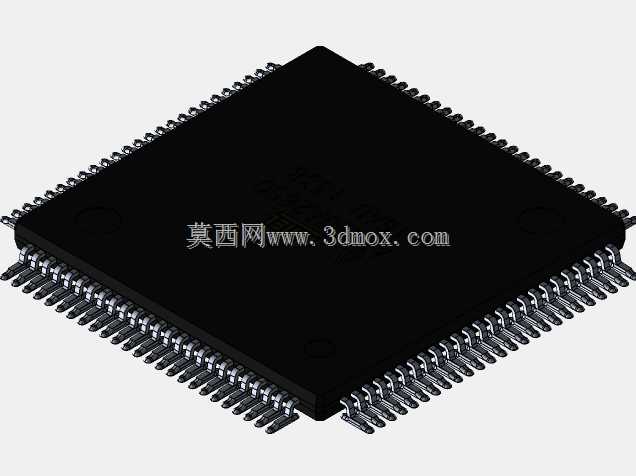

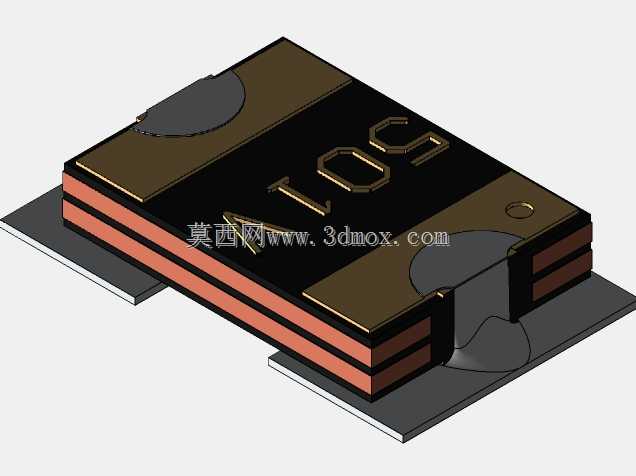

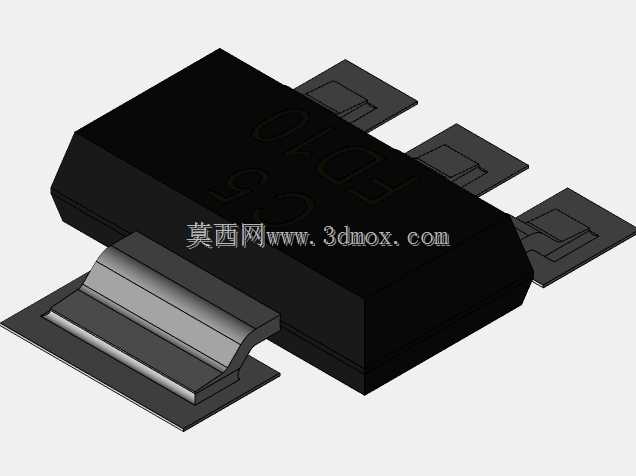

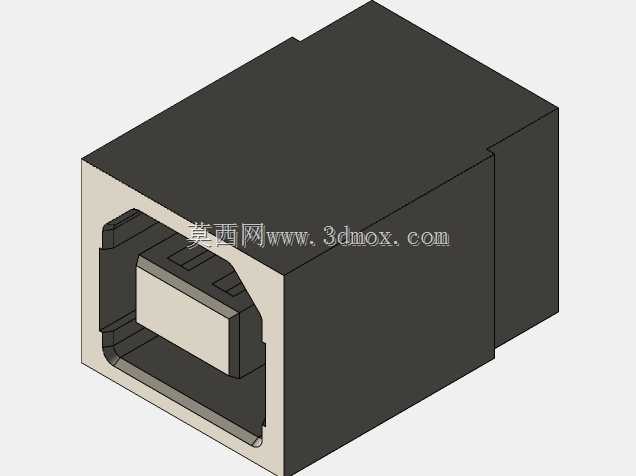

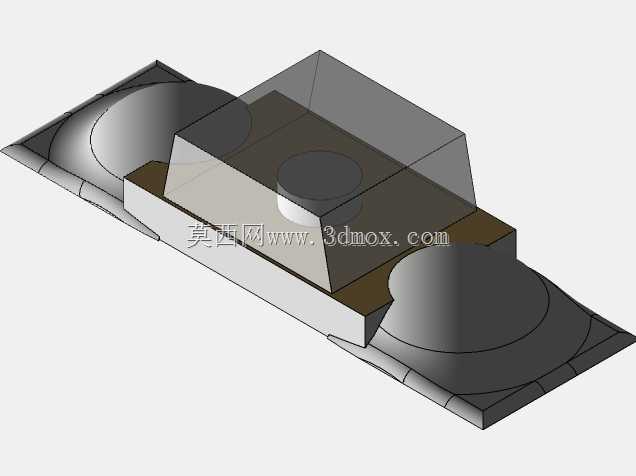

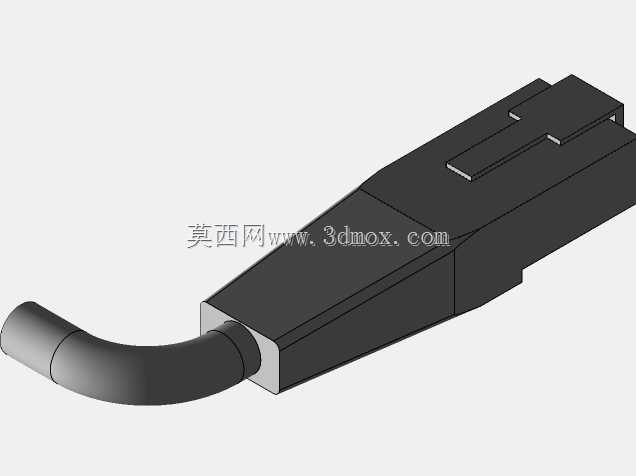

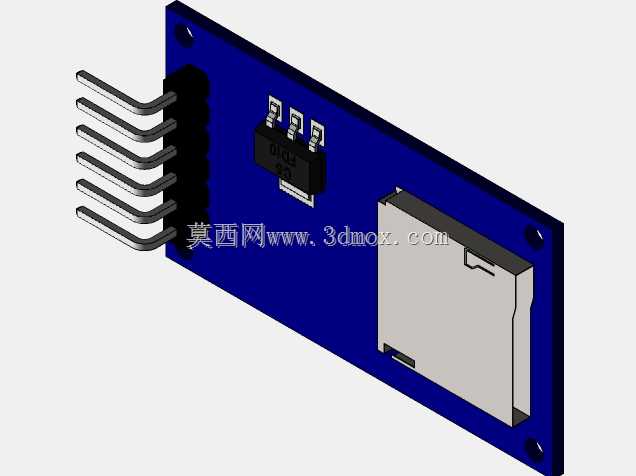

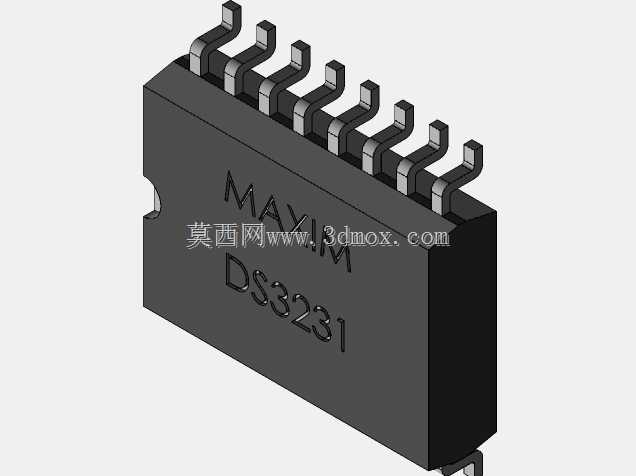

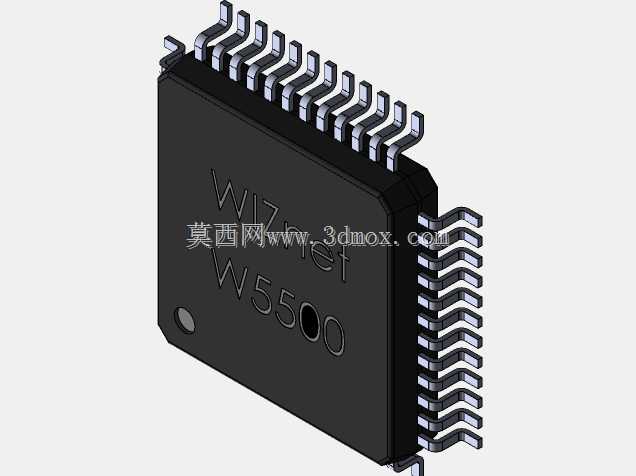

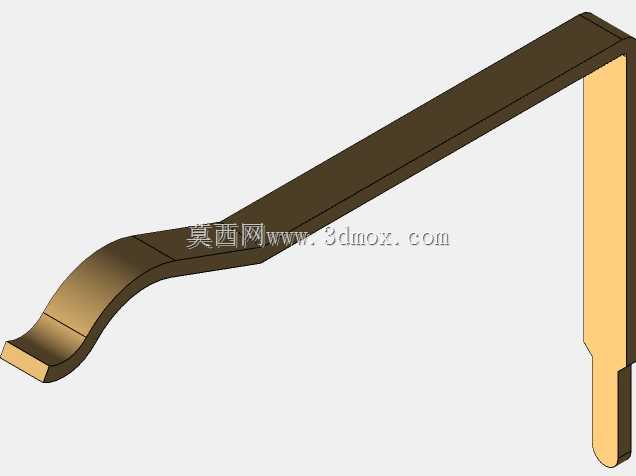

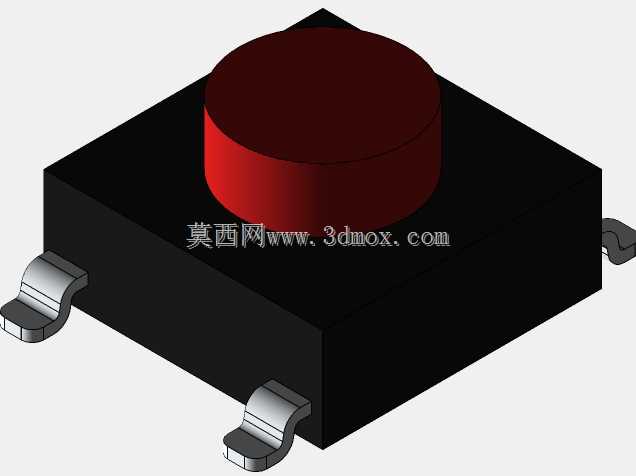

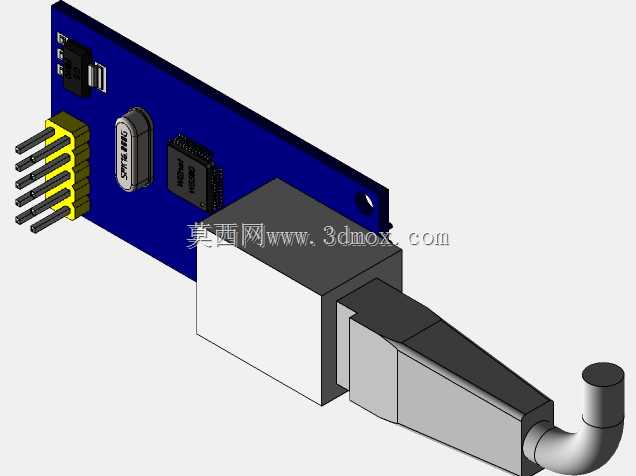

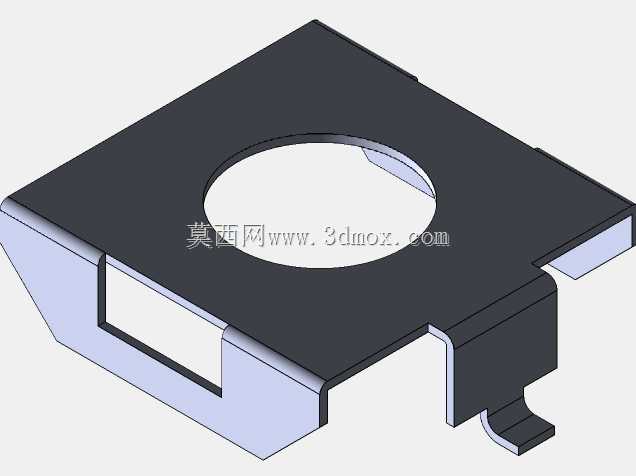

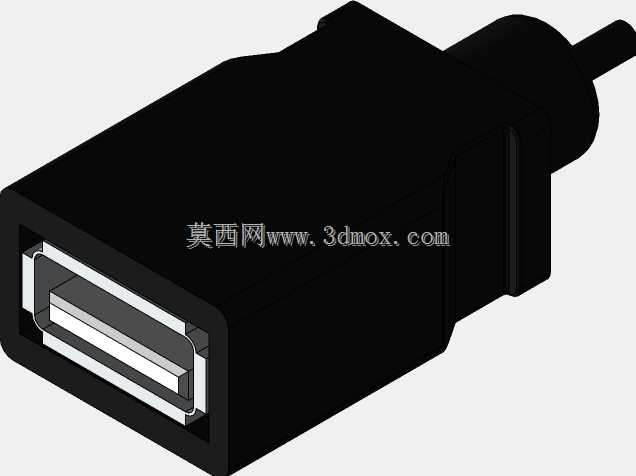

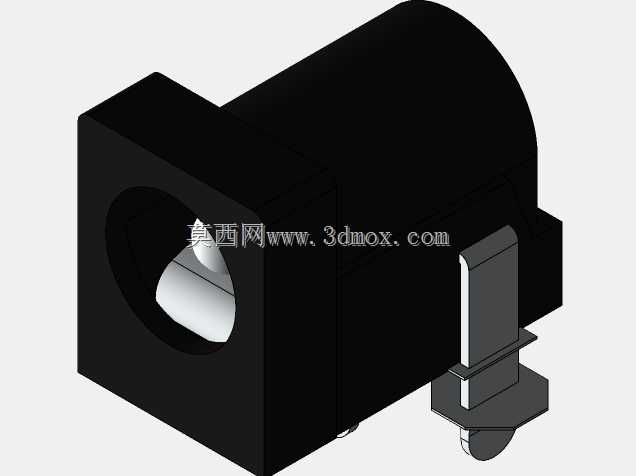

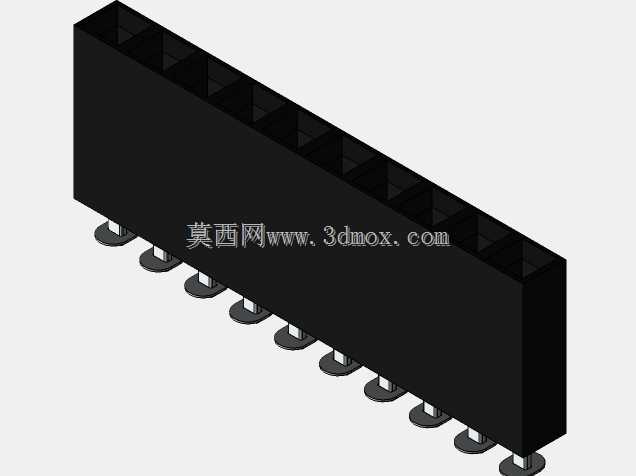

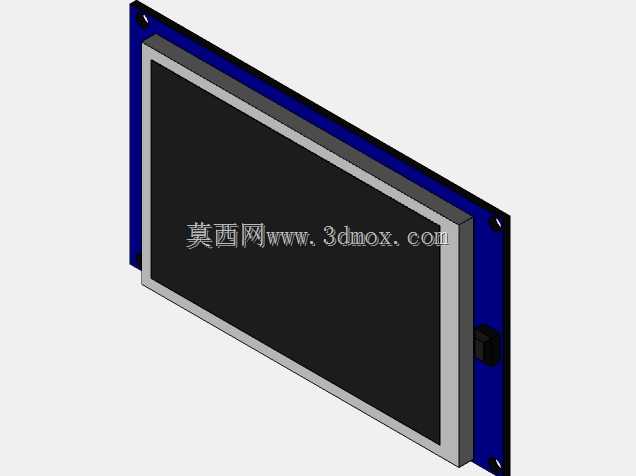

这款管控终端主要面向私家泳池配套的太阳能水循环、水质调节系统做本地化管控，日常使用中可直接固定在泳池周边的设备机房墙面或者户外防水箱内，安装时需预留对应嵌入空间，面板突出安装面的厚度控制在合理范围，避免磕碰同时方便操作人员按键操作。终端采用橙色工程塑料外壳做主体防护，左侧预留3.5英寸TFT显示屏安装位，屏幕区域做内凹设计，减少户外强光直射带来的显示反光问题，同时能避免日常清洁时水流直接冲刷屏幕接缝；右侧集成16键矩阵按键，按键采用黑色软胶材质，字符做凹刻填色处理，长期户外使用不会因为频繁触碰、水汽侵蚀出现字符脱落，按键排布符合常规输入习惯，数字区与功能区分区明确，操作人员无需额外培训即可快速完成参数设置、状态查询操作。核心电路层面采用模块化堆叠设计，主控单元负责整体逻辑运算，实时时钟单元可支持定时启停、时段管控功能，无需外接上位机即可独立完成预设的水循环、太阳能加热时段控制；以太网通讯模块可接入家庭局域网，支持远程状态查询与参数调整，SPI接口单元负责显示屏驱动与外设扩展，预留的SD卡接口可存储运行日志、水质参数历史记录，方便后续维护时调取设备运行数据。设计过程中充分考虑户外使用的环境适应性，外壳接缝处做防水槽设计，电路板做三防涂覆处理，可适应泳池周边高湿度、少量消毒药剂挥发的使用环境；按键区域做凸起围边，避免操作时积水渗入按键缝隙，屏幕与外壳的装配间隙填充密封胶条，提升整体防护等级。终端的安装孔位预设在外壳四角，可采用膨胀螺丝直接固定在墙面，也可搭配标准导轨卡扣安装在电控箱内，适配不同现场的安装条件；供电部分适配太阳能供电系统的宽电压输入范围，可直接对接光伏储能模块的直流输出，无需额外配置电压转换模块，降低整套系统的布线复杂度。实际使用中，该终端可实时采集泳池水温、水位、循环泵运行状态，结合预设的阈值自动控制太阳能加热回路、水循环泵、补水阀的通断，替代传统的多继电器分散控制方案，将所有管控功能集成在单一面板终端内，减少现场布线的同时降低后期故障排查的难度。
