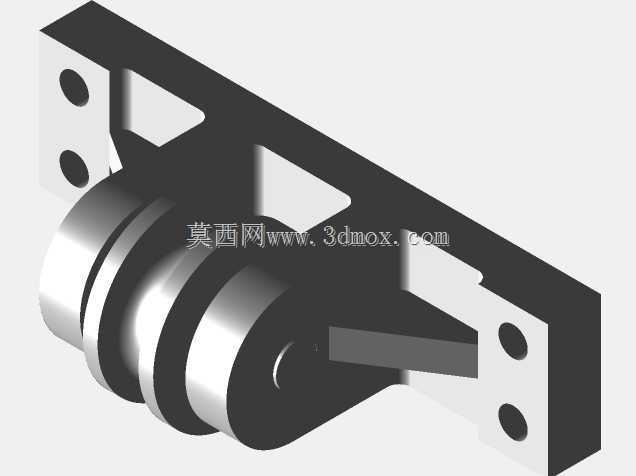

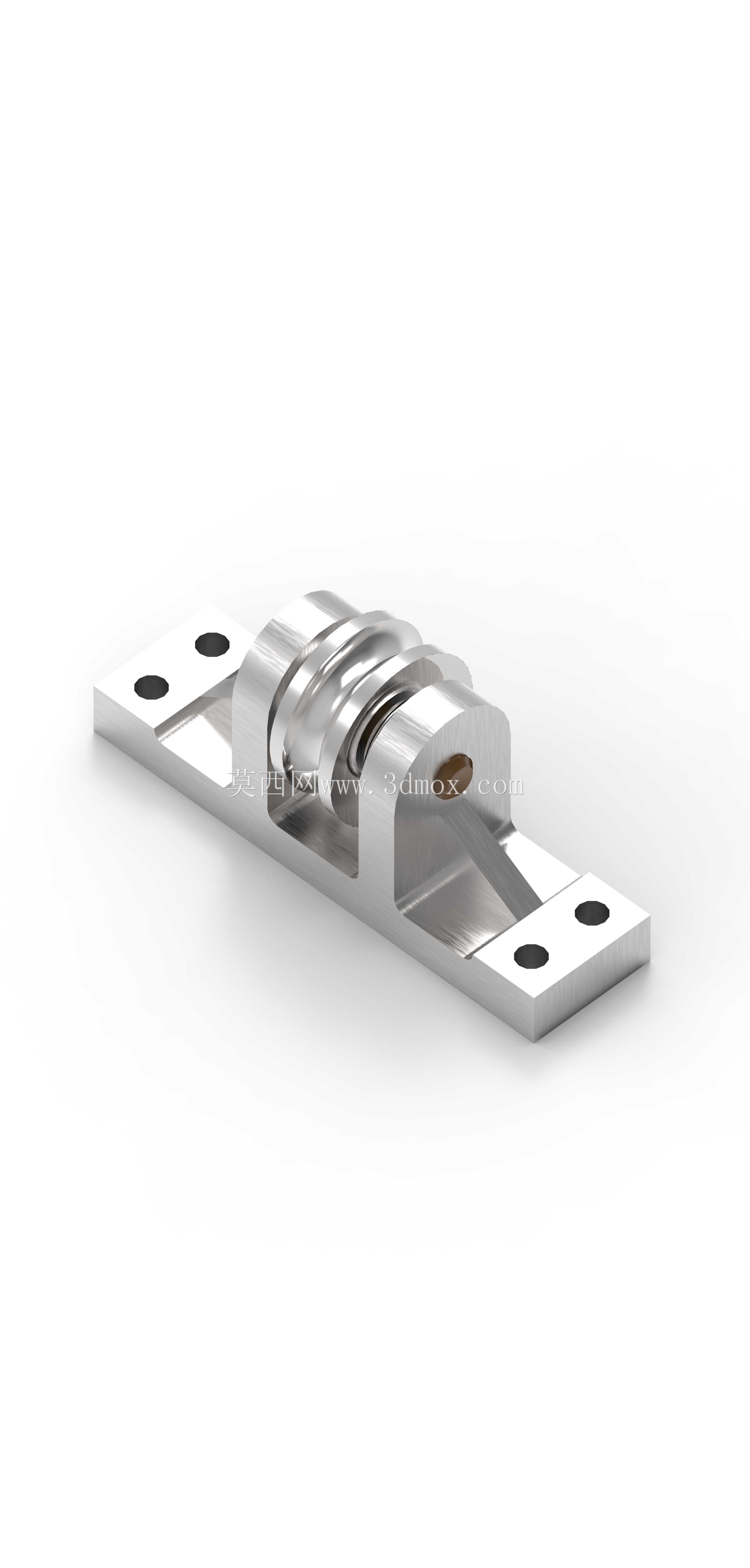

电缆支撑固定座装配结构三维设计

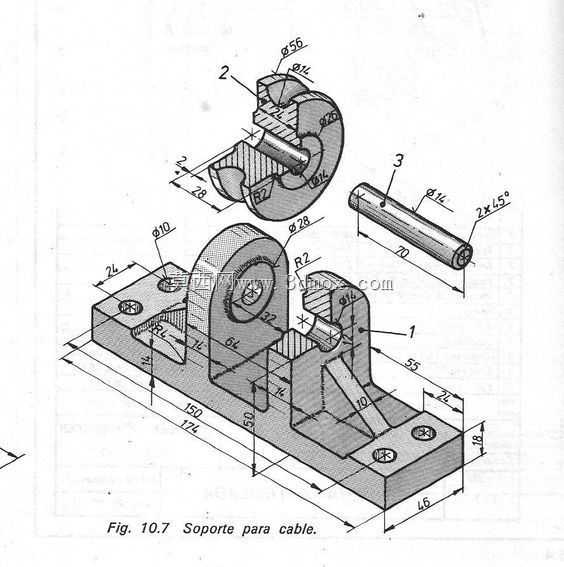

这款电缆支撑固定座主要应用在工业布线场景中，常见于机床设备内部走线、自动化生产线线缆排布、电气柜外接电缆承重固定等工况，核心作用是对大直径动力电缆或多股控制线缆提供刚性支撑，避免线缆长期悬空受重力拉扯出现绝缘层破损、线芯断裂，或是设备运行振动带动线缆反复弯折引发的接触不良故障。整套结构由底座、上压盖、连接销轴三个独立零件组成，底座采用一体式铸造后机加工的成型思路，底部为带两个安装沉孔的矩形安装板，安装板总长度174mm、宽度46mm、底座总高度76mm，沉孔规格适配M10规格的内六角螺栓，安装时可直接将底座固定在设备机架、墙面走线架或是设备本体的安装平面上，沉孔设计能让螺栓头完全沉入安装面以下，不会出现凸起干涉线缆排布的问题。底座向上延伸出两个对称的支撑立板，立板内侧加工出R22的下半圆弧卡槽，圆弧面的粗糙度要求控制在Ra3.2以内，避免毛刺划伤电缆外护套，两个立板之间预留27mm的间隙，既可以容纳单根大直径电缆，也能并排穿过多根小规格控制线缆。上压盖的结构与底座立板对应，同样加工出匹配的上半圆弧槽，合模后形成直径φ44的完整圆形穿线腔，能牢牢箍住电缆外圆，上压盖与底座的铰接端通过φ14的连接销轴实现开合，销轴两端加工2×45°倒角方便装配，销轴总长度70mm，穿入后可通过端部的卡簧或是开口销实现轴向限位，防止设备运行过程中销轴窜动脱落。上压盖的锁紧端设计有φ10的通孔，与底座上对应的螺纹孔位置对齐，穿入螺栓拧紧后即可实现上压盖与底座的锁紧，将电缆牢牢固定在圆弧腔内，圆弧腔的边缘全部加工出R2的圆角，避免合模时剪切力损伤电缆外皮。设计过程中特意在底座立板与安装板的连接处增加了厚度10mm的三角形加强筋，大幅提升立板的抗侧向载荷能力，即使电缆受到横向拉扯也不会出现立板变形断裂的问题，上压盖外侧的φ56凸台结构既提升了压盖自身的结构强度，也方便操作人员开合压盖时施力。整套结构的所有安装边界都做了明确的尺寸约束，底座安装孔的中心距为150mm，安装时只要在固定面按照该孔距预制螺纹孔即可快速完成装配，不需要额外调整位置，穿线腔的中心高度距离安装底面为55mm，能保证固定后的电缆与安装面之间留有足够的散热间隙，避免电缆运行发热无法散出加速绝缘老化。
