工业传动用摆臂结构三维设计

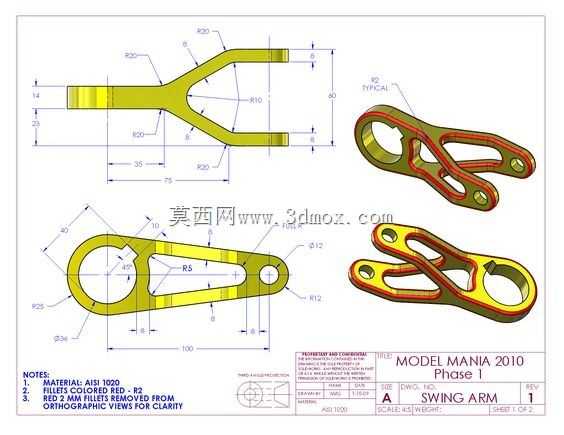

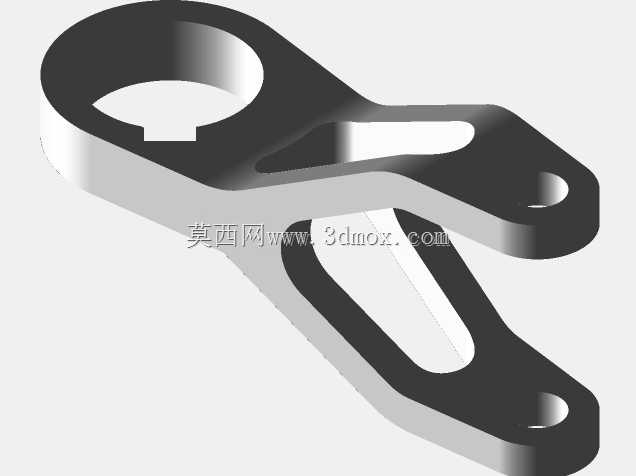

在自动化生产线的工件转运工位、轻工机械的往复执行端，摆臂是承担角度切换、载荷传递的核心运动构件，这套摆臂结构的设计完全围绕实际工况的载荷边界与安装空间展开，没有冗余的造型修饰，所有结构特征都服务于功能实现。从安装适配性来看，摆臂的根部预留了标准的轴孔配合位，孔位公差按照基孔制过渡配合设计，能够直接与输出轴端的平键槽匹配，安装时不需要额外加工转接法兰，根部的端面做了粗糙度Ra1.6的精铣处理，和驱动端的贴合面可以实现无间隙压紧，避免长期往复摆动出现的连接松动问题。摆臂的臂身采用变截面设计，靠近根部的位置截面厚度更大，因为摆动过程中根部承受的弯矩峰值最高，往末端延伸的过程中截面逐步收窄，在保证整体结构刚度的前提下尽可能降低自身重量，减少驱动端的负载扭矩损耗，臂身的侧面预留了两组螺纹安装孔，孔位的位置精度控制在±0.02mm范围内，可以根据实际需求加装吸嘴、夹爪或者推块等不同的执行末端，适配不同的工序动作需求。在运动干涉校验层面，设计阶段就模拟了摆臂0-120度往复摆动的全行程轨迹，臂身的外轮廓做了多处倒角避让，不会和周边的机架、输送线体发生剐蹭，末端的执行件安装位距离回转中心的距离经过反复核算，既满足工位间的转运行程要求，也不会因为力臂过长导致驱动电机选型功率冗余。这套摆臂的应用场景覆盖很广，除了常规的自动化上下料设备，在包装机械的料盒推送工位、检测设备的探头切换机构上都能适配，结构上没有采用复杂的一体化铸造设计，而是采用分体式加工后螺栓紧固的形式，后期如果臂身出现磨损，不需要整体更换，只需要更换对应的磨损段即可，大幅降低了设备的后期维护成本。臂身的所有棱边都做了R2的圆角处理，一方面是避免加工和装配过程中出现锐边划伤的安全隐患，另一方面也能减少应力集中，提升构件的疲劳寿命，在长期高频往复摆动的工况下，不会在棱边位置出现应力开裂的问题。安装边界方面，摆臂的整体回转半径控制在合理区间，不需要给设备预留过大的周边安全空间，对于紧凑型的桌面式自动化设备适配性很好，根部的连接位还预留了防尘圈的安装槽，配合密封圈可以阻挡车间内的粉尘、切削液进入转轴配合位，延长转轴的润滑维护周期。
