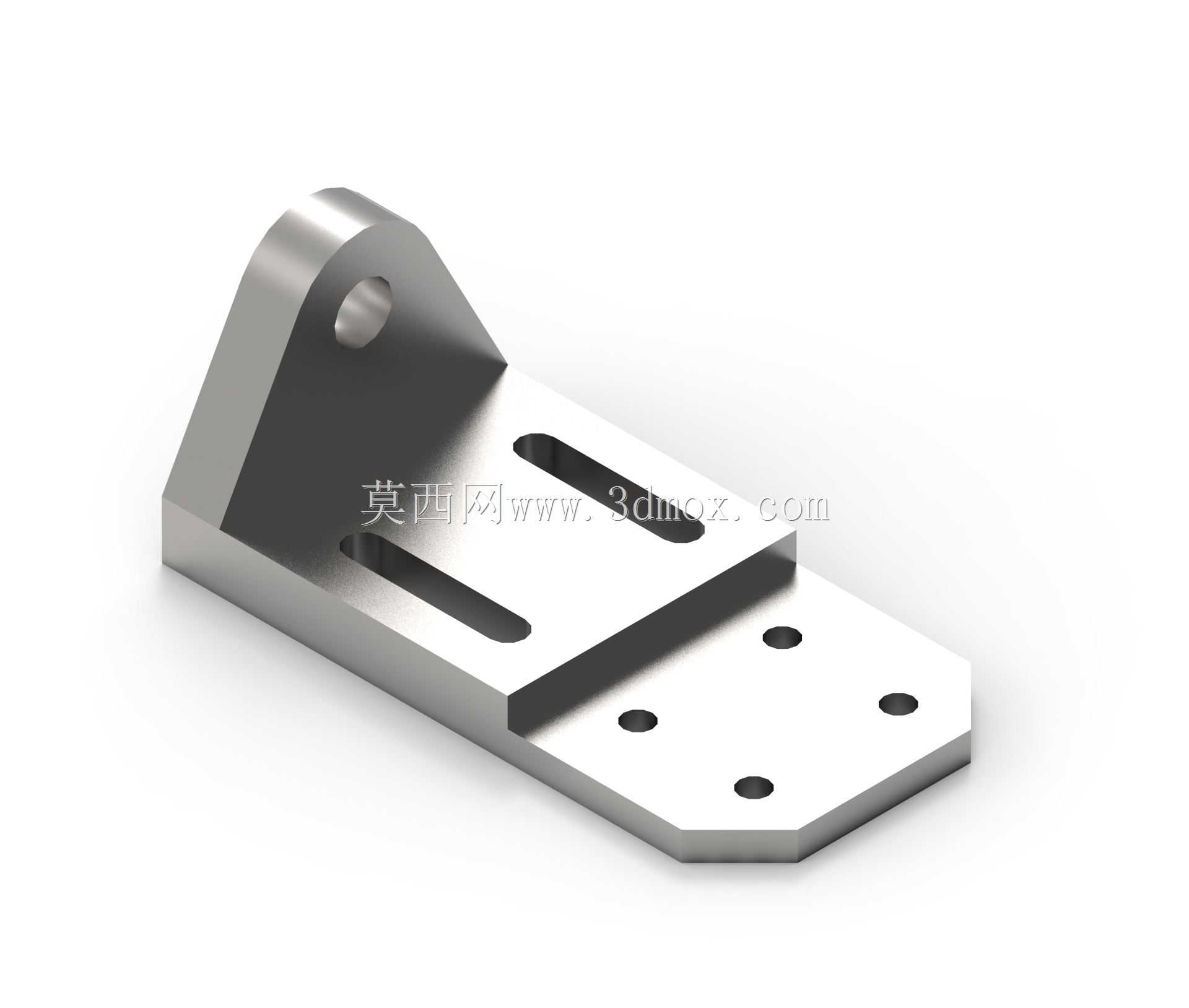

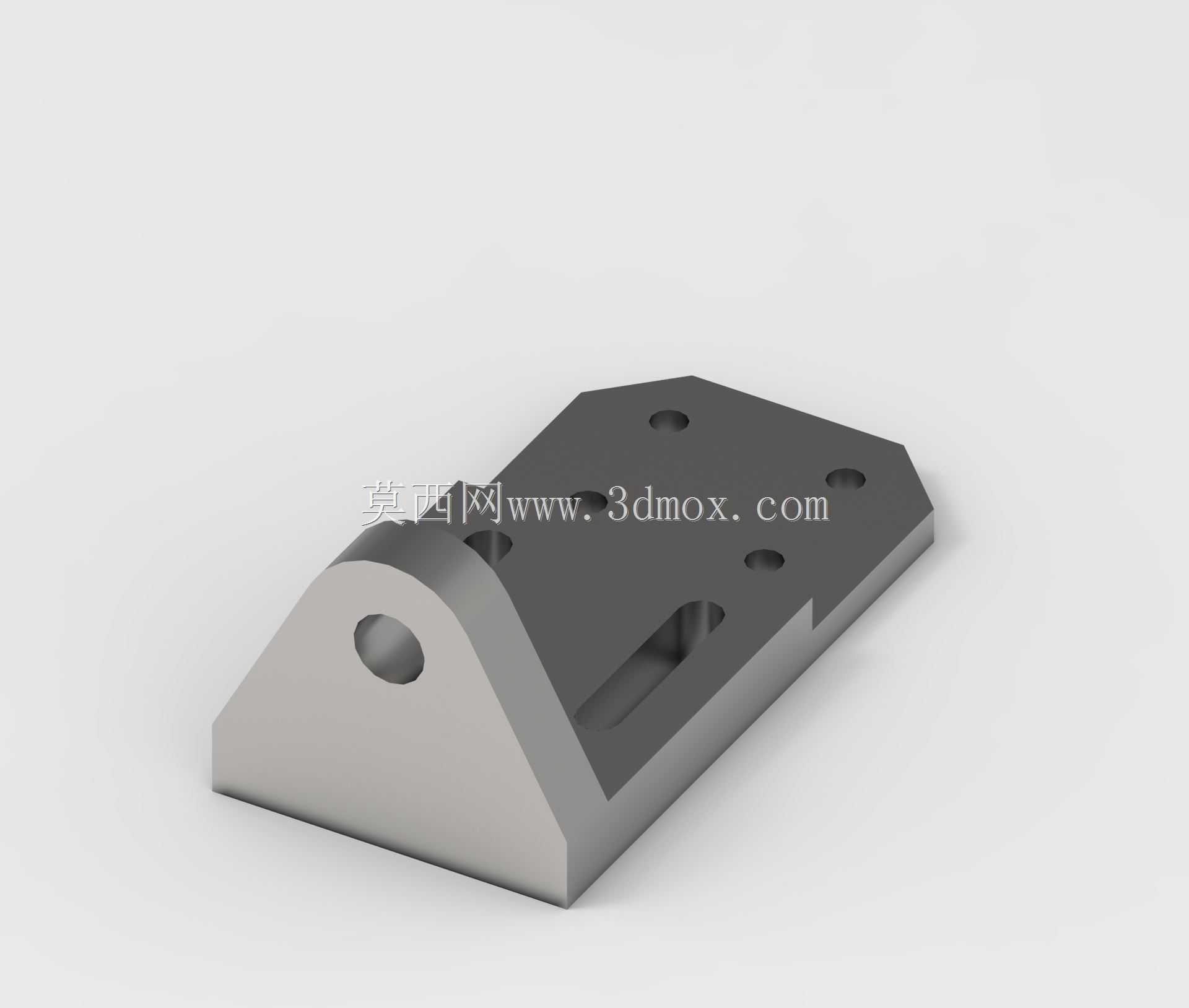

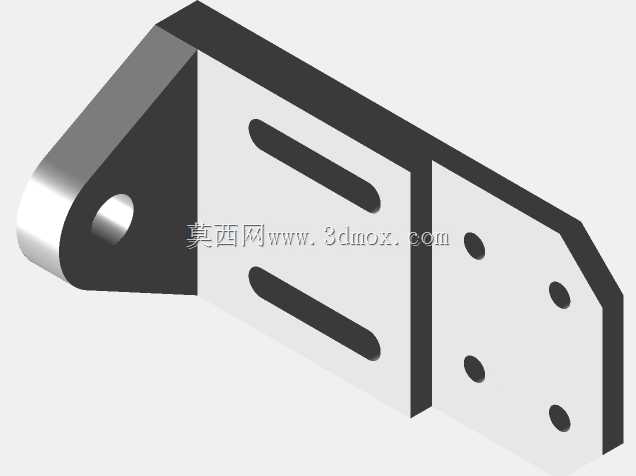

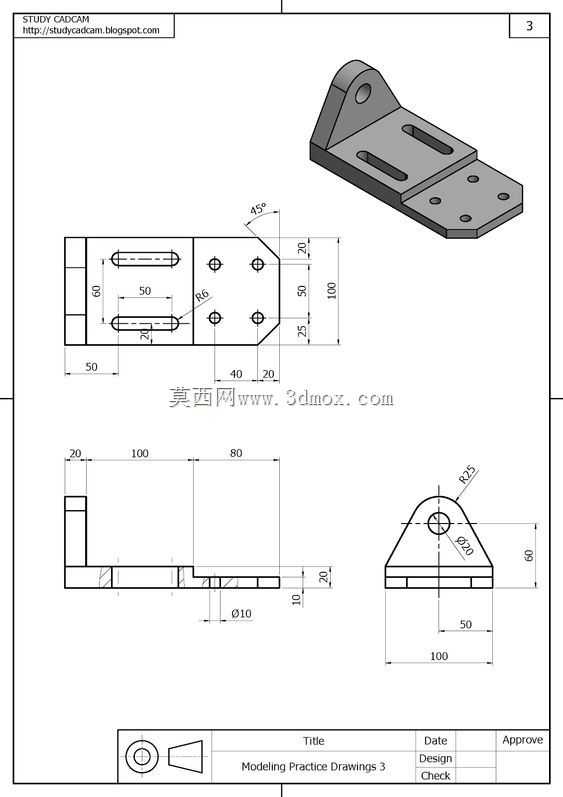

带斜向支撑耳的多孔安装固定支座

这类带斜向支撑耳的多孔安装支座，在轻工自动化输送线、小型工装夹具定位模块、非标检测设备的承载工位中十分常见，主要承担部件承载、定位连接、载荷分散的作用，区别于普通平板式安装座，其一体成型的斜向支撑耳结构，能在垂直安装面之外提供额外的铰接或挂接点位，适配需要小角度活动连接或者侧向辅助支撑的装配场景。从结构设计逻辑来看，主体采用平板式安装基底，基底上分布的多个通孔分为两类，一类是沿基底长度方向排布的沉头安装孔，用于将支座整体固定在设备框架或者安装平台上，孔位间距适配常用的铝型材槽距、钢板安装孔系标准，安装时可根据实际固定点位选择对应孔位，避免现场二次打孔；另一类是靠近支撑耳位置的光孔，用于穿装定位销或者小型紧固件，实现上部搭载部件的精准定位。斜向支撑耳与基底采用圆弧过渡连接，避免直角处的应力集中，支撑耳上的横向通孔为铰接孔，可穿装销轴连接连杆、摆臂类活动部件，孔壁预留了足够的壁厚，能承受常规工况下的径向载荷，不会出现孔位变形开裂的问题。基底上开设的长条形减重槽，在不降低整体结构刚性的前提下，减少了零件的整体重量，同时槽体可作为走线通道或者避让位，避开安装面上的凸起焊点、螺栓头等干涉结构，提升安装适配性。零件的外形轮廓做了切角处理，避免尖锐边角在装配过程中划伤操作人员或者线缆，整体安装边界清晰，基底底面为全平面加工，安装时能与安装基面完全贴合，不会出现翘曲间隙，支撑耳的铰接孔中心与基底安装面的垂直距离经过精准核算，能保证连接的摆臂类部件活动行程在设计范围内，不会出现运动干涉。这类支座通常采用金属材料经铣削加工成型，各安装孔的位置公差控制在合理范围内，能满足常规工业装配的精度要求，不需要额外的配做加工即可直接投入装配使用，在小型非标设备的搭建中能有效减少设计加工周期，降低装配调试的难度。
