手动齿轮研磨加工工装结构设计

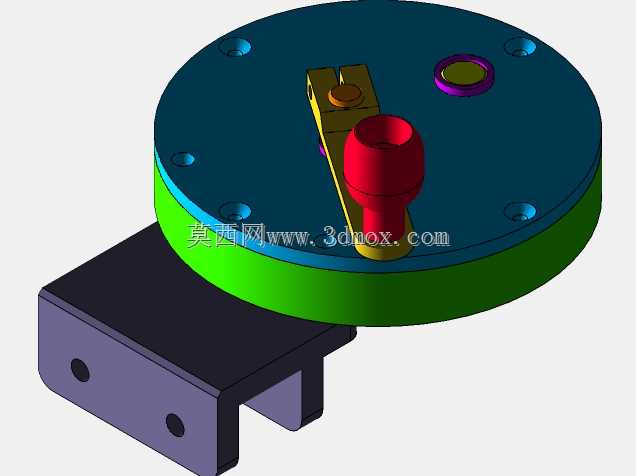

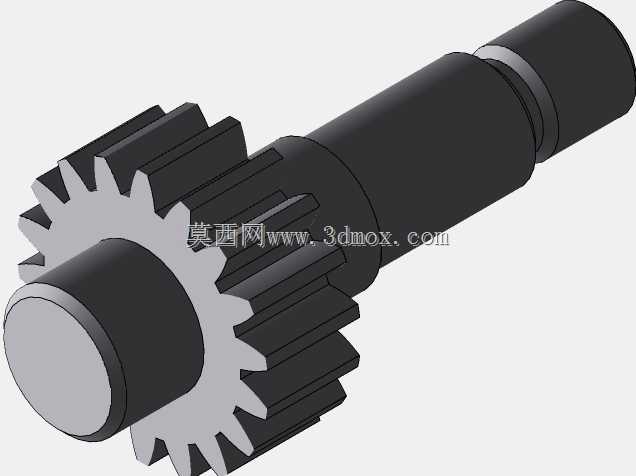

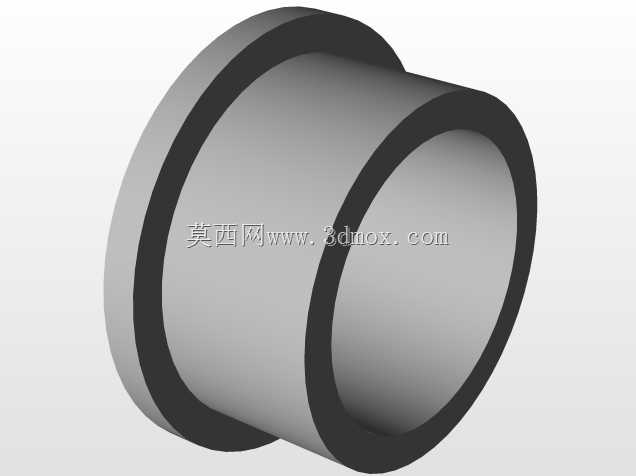

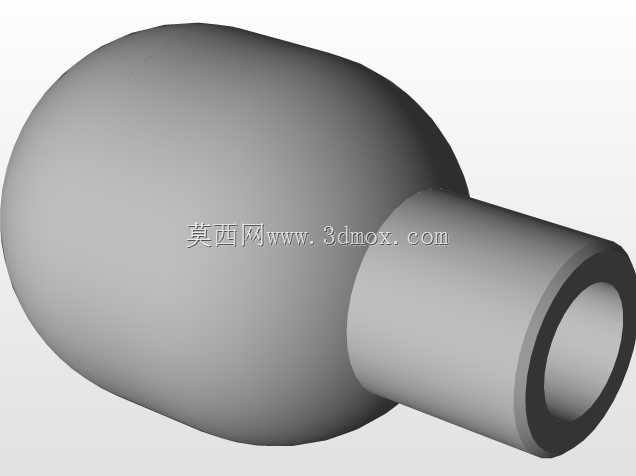

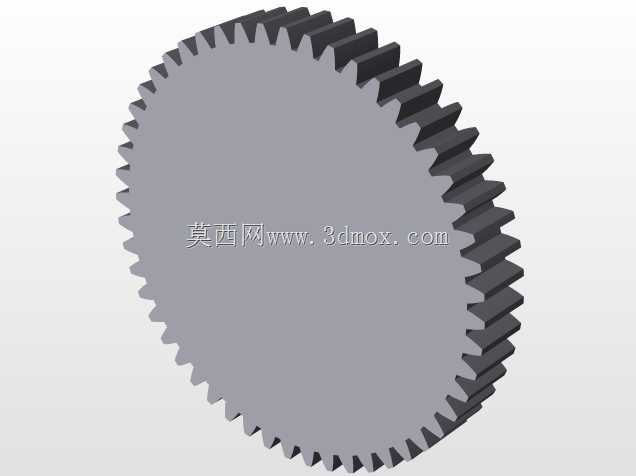

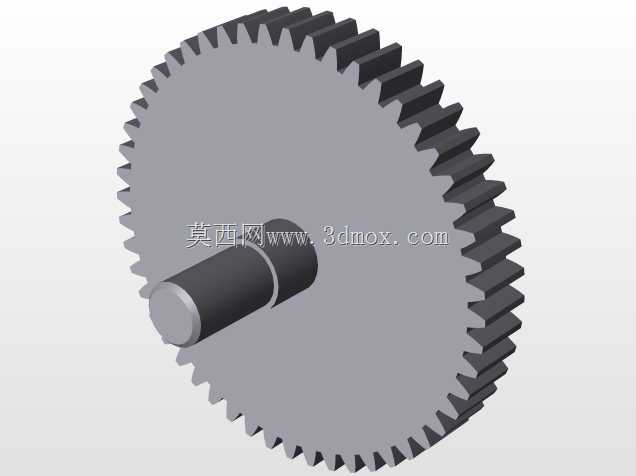

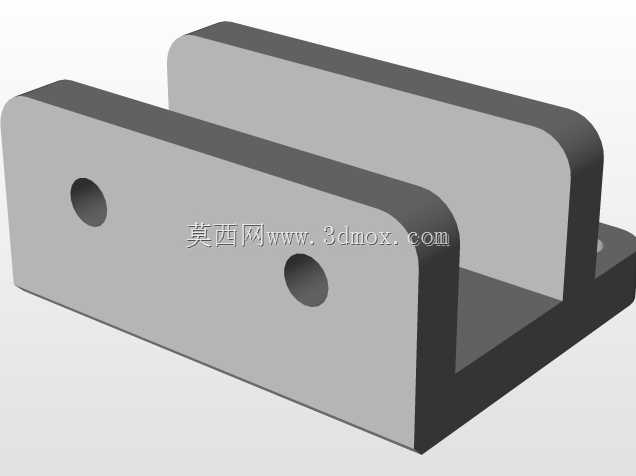

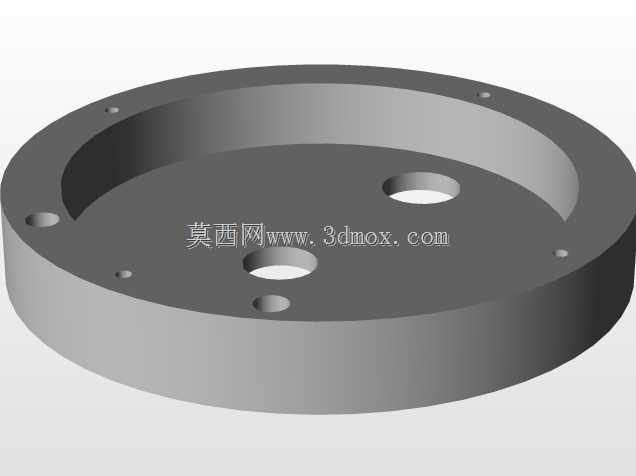

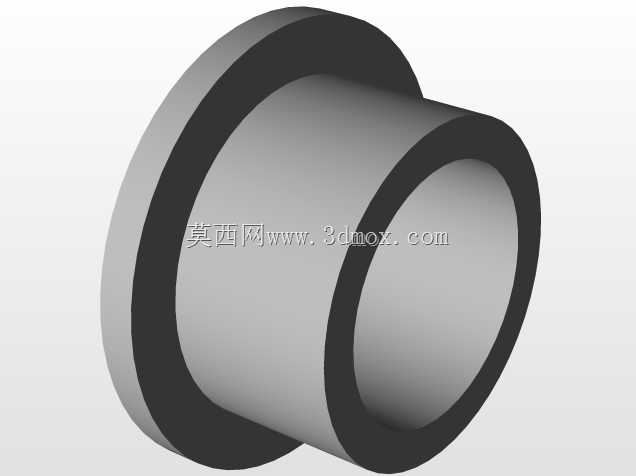

这款手动研磨工装主要面向小模数齿轮的精密修磨、单件小批量齿面光整加工场景，在工具修配车间、量具刃具制造工段、小型精密传动件加工工位十分常用，尤其适合没有专用数控磨齿设备的场合，完成齿轮热处理后的齿面毛刺去除、啮合接触斑点修正、齿面粗糙度提升这类工序，相比大型磨齿设备，手动操作的形式灵活度更高，针对返修件、试制样件的加工调整成本极低。从结构布局来看，整套装置采用圆盘式回转基座搭配滑移式压紧定位模块，底部的安装支座预留了两个同轴定位销孔，可直接固定在标准钳工台T型槽或者专用工装垫板上，安装基准面的平面度设计要求控制在0.02mm以内，避免基座倾斜导致研磨轨迹偏移；上部的回转盘采用分层结构，最下层的绿色环带为手动拨转的握持区域，表面做了滚花防滑处理，中层深蓝色盘面为工件安装基准面，均匀分布的六个沉头孔用于适配不同规格齿轮的定位压板，盘面中心的定位凸台可根据待加工齿轮的内孔直径更换适配衬套，实现孔径6mm到30mm范围的齿轮装夹定位。盘面上方的金色摆臂为研磨施压模块，摆臂一端通过销轴与盘面铰接，可绕铰接点在0到45度范围内摆动，摆臂上的长条形滑槽可调整红色研磨压头的工作位置，压头内部预留了研磨膏存储空腔，工作时压头下端的硬质合金研磨头贴合在齿面位置，手动拨转回转盘带动齿轮转动的同时，压头在摆臂的压力作用下持续对齿面施加均匀的研磨压力，摆臂上的铜质调节旋钮可调整压头的下压力度，适配不同材质、不同加工余量的齿轮研磨需求。设计过程中重点考虑了手动操作的力臂匹配，回转盘的直径设置为120mm，手动拨转时的操作力控制在15N以内，长时间操作不易产生疲劳；压头的行程设置为20mm，可覆盖直齿圆柱齿轮、小锥度锥齿轮的齿高范围，不需要频繁调整摆臂位置。整套装置的安装边界控制在150mm×120mm×80mm以内，占用工作台面积极小，不需要外接电源、气源，完全依靠手动操作即可完成加工，在野外维修、现场修配这类没有动力供应的场景也能正常使用。结构上没有复杂的传动零件，所有配合面均采用间隙配合设计，日常维护只需要定期在铰接点、回转盘接触面涂抹润滑脂即可，故障率极低，针对不同规格的齿轮加工，只需要更换中心定位衬套、调整压头位置就能快速切换加工对象，工装的通用化率达到85%以上，大幅降低了多规格小批量齿轮研磨的工装制作成本。
