车间用5mm铝板剪切设备结构设计

这款剪切设备的结构设计完全围绕小型金属加工车间的日常下料需求展开，日常加工中遇到的5mm厚度以下铝板定尺裁切、边角料修整场景，都能通过该设备完成作业，相比大型剪板机，它的占地尺寸更小，不需要专门做厚重的混凝土地基固定，普通车间的硬化水泥地面就能放置安装，设备底座预留的四个安装孔可以配合膨胀螺栓完成固定，也可以直接放置在重型工作台上搭配挡料机构使用，适配小批量多批次的钣金加工、样件试制场景。

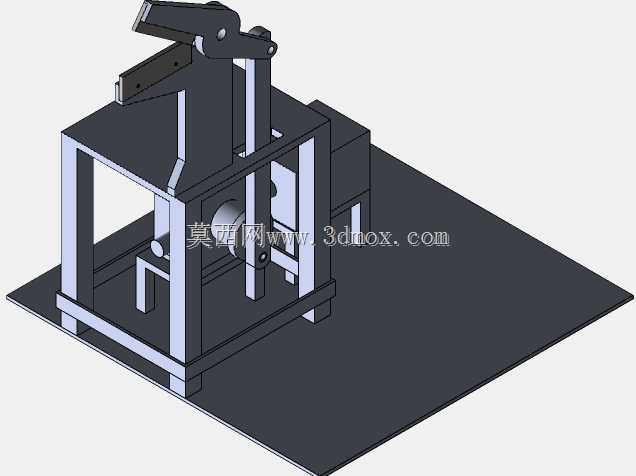

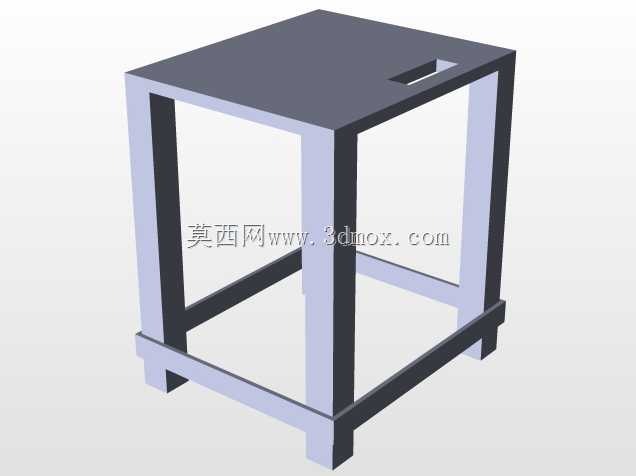

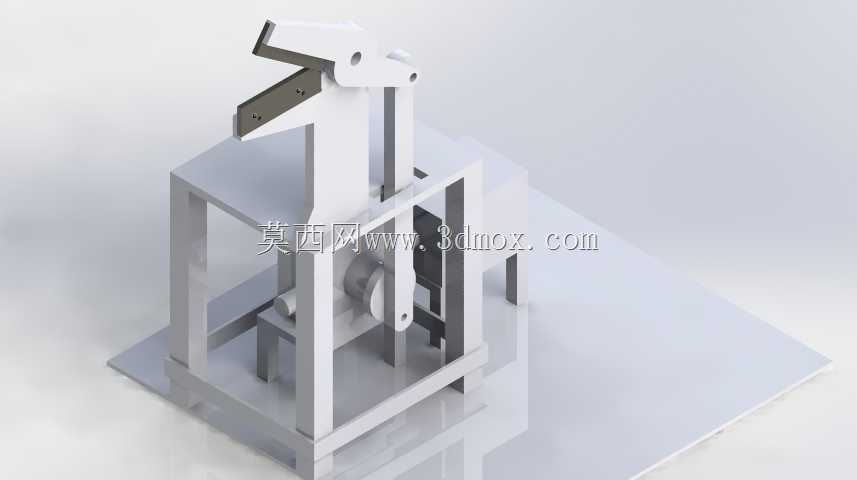

从结构逻辑来看，设备采用框架式方管焊接机身作为承载主体，上半部分的剪切执行机构通过铰接连杆与下部的动力传动组件连接，剪切动刀采用斜口刃设计，剪切过程中刃口逐步切入板材，相比平口刃能有效降低剪切所需的驱动力，同时减少铝板切口的毛刺变形量，定刀固定在机身工作台面上，刃口间隙可以通过侧边的调节螺钉微调，适配不同厚度铝板的剪切需求，避免间隙过大导致的板材卷边、间隙过小导致的刃口异常磨损问题。

设计过程中优先考虑了车间操作的实用性，操作手柄的握持位置设置在机身侧前方符合人体作业高度的位置，操作人员站在设备正面就能完成送料、压料、剪切的全流程操作，工作台面预留了挡料规的安装槽位，可以快速加装定位挡块实现定尺裁切，不需要每次裁切都重复测量划线，能有效提升小批量下料的作业效率。机身的传动部分全部设置在框架内部，外侧加装防护挡板，避免剪切过程中产生的铝屑飞入传动铰接点造成卡滞，也能防止操作人员误触运动部件引发安全隐患。

安装边界上，设备整体的长宽尺寸控制在小型工作台可容纳的范围内，作业时的振动幅度很小，不需要额外做减震处理，剪切动刀的行程经过精准计算，最大开口高度可以满足6mm以内板材的送入需求，日常维护只需要定期给铰接转轴加注润滑脂、定期检查刃口磨损情况修磨即可，结构简单可靠，没有复杂的电控元件，适合加工场景多变、维护条件有限的小型加工车间使用，针对铝板这类塑性较好的有色金属剪切，刃口角度做了专门优化，剪切后的板材断面平整度可以满足常规钣金折弯、焊接的前序加工要求，不需要额外做铣边修整工序。
