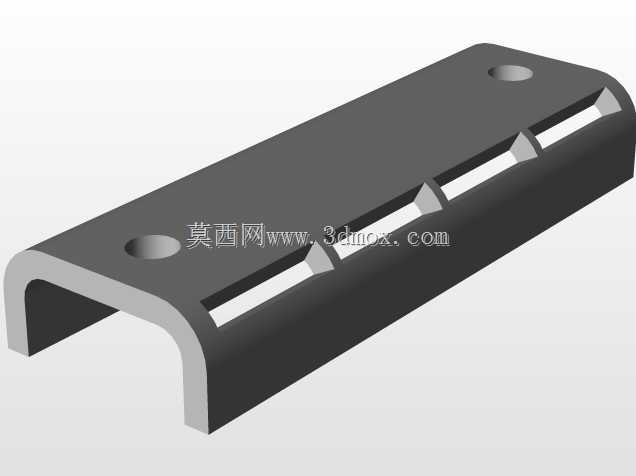

6毫米厚金属屏蔽钣金安装支架结构

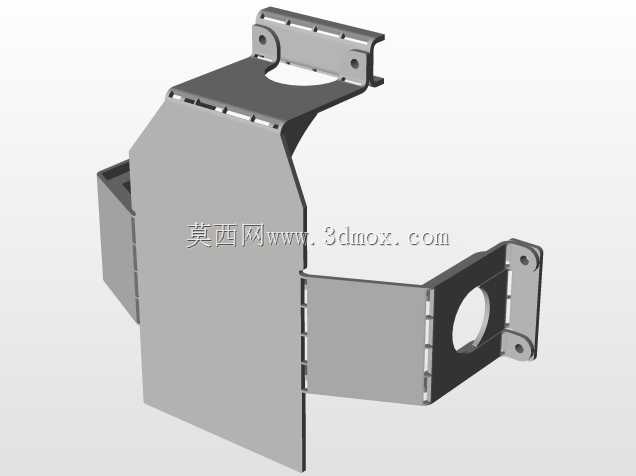

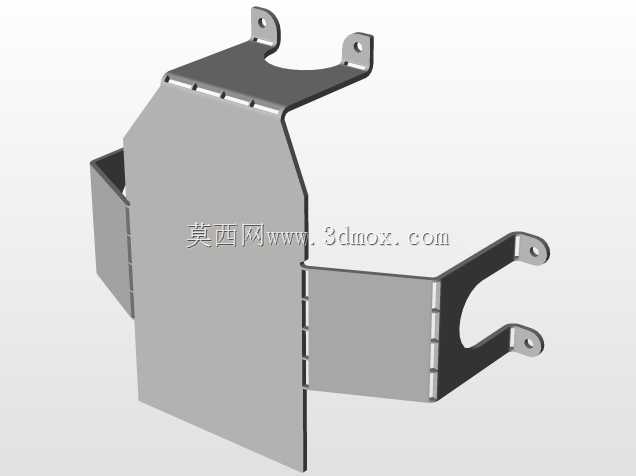

这款6毫米金属板屏蔽构件，多应用在工业电控设备、信号传输模组的外围防护场景中，核心作用是阻隔外部电磁杂波对内部敏感元器件的信号干扰，同时兼顾结构安装固定的承载需求。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，主体屏蔽面做了大平面延展设计，6毫米的板材厚度能够在强电磁干扰工况下提供足够的屏蔽效能，同时避免薄板受外力碰撞产生形变，影响屏蔽密闭性。构件上部设置带安装孔的折边支座，孔位间距匹配常规工业模组的安装螺孔标准，安装时可直接通过螺栓固定在设备腔体的上部横梁位置，折边处做了让位缺口，避开设备内部走线的线束通道，防止装配时线束被钣金锐边割破。侧部延伸出的环形安装支臂，中心开孔对应需要穿过屏蔽层的传动轴或者接插件位置，支臂上的四个安装孔可对接外部功能组件的固定端面，支臂与主体屏蔽面之间的折弯处做了加强压筋，抵消组件安装后产生的悬臂力矩，避免长期使用后支臂出现下垂变形。左侧的内嵌式折边槽，可嵌入设备腔体的侧部定位导轨，装配时顺着导轨滑入即可完成初步定位，减少装配过程中的对位调整工作量，槽边的分段缺口是为了适配不同长度规格的导轨限位卡舌，无需额外加工让位结构即可兼容多种安装工位。从安装边界尺寸来看，主体屏蔽面的宽度覆盖常规电控模组的最大电磁辐射范围，上下折边的高度差控制在设备腔体的内部净空尺寸以内，不会和腔体内部的其他电路板、散热组件产生空间干涉，所有外露的钣金边缘都做了钝边处理，避免装配维护时划伤操作人员。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯内角都匹配6毫米板材的最小折弯半径，不会出现折弯开裂的问题，安装孔位都预留了足够的螺栓操作空间，使用常规套筒工具即可完成全部装配作业，无需特殊定制工装。构件表面未做额外涂层处理，依靠金属板材本身的导电特性保证屏蔽层的连续导电性，安装后和设备腔体的金属框架直接接触，形成完整的电磁屏蔽密闭腔体，有效降低内部信号外泄和外部干扰侵入的概率，在工业自动化控制设备、高频信号处理模组的结构设计中，这类屏蔽支架是兼顾结构承载与电磁防护的核心构件。
