Autodesk反转器实操练习用机械构件

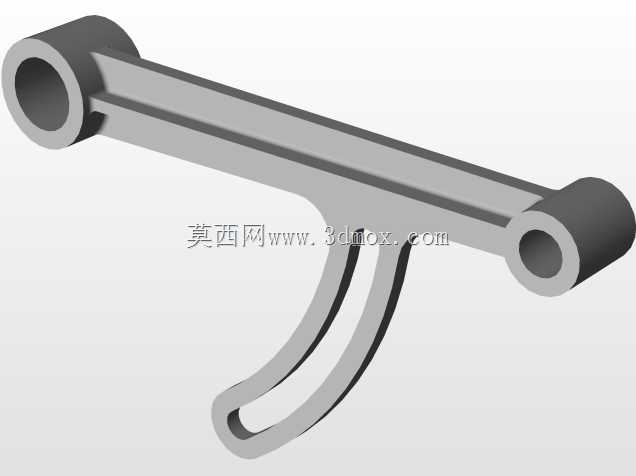

该构件属于机械传动练习类的铰接连杆组件，常见于基础机械原理教学、三维建模实操训练场景，也可作为小型手动触发机构的功能原型件使用。从结构形态来看，构件两端设置同轴度要求较高的筒状铰接孔位，孔壁预留均匀壁厚以适配标准圆柱销的装配需求，两端孔位的中心距是该零件的核心安装尺寸，直接决定配套机构的传动行程与摆角范围，设计时需严格控制两孔轴线的平行度公差，避免装配后出现卡滞、传动阻尼过大的问题。中间段采用双平行筋板的结构形式，在保证整体抗弯强度的前提下，尽可能削减了非受力区域的材料冗余，有效降低构件自重，筋板过渡位置均设置圆角过渡，避免应力集中导致的受力断裂问题。下方延伸出的弧形触发臂是该构件的功能执行端，弧形轮廓完全匹配手动按压的操作轨迹，臂身厚度根据按压受力的弯矩分布做渐变处理，靠近铰接端的位置厚度更大，向末端逐步收窄，兼顾受力强度与操作手感。在实际应用场景中，这类构件常作为小型手动操作机构的核心传动件，比如简易夹具的锁紧触发部件、小型设备的手动复位拨杆，通过两端铰接孔分别连接固定基座与执行端部件，扳动弧形臂即可带动执行端完成预设角度的摆动，实现机构的锁止、释放或者行程切换动作。设计过程中优先考虑了装配兼容性，两端铰接孔的内径尺寸适配常用的标准销轴规格，孔端可根据实际需求加装轴用挡圈实现轴向定位，不需要额外加工定制特殊紧固件。构件整体外形无复杂曲面特征，所有特征均为拉伸、倒圆角即可完成的常规机械加工特征，既适合作为三维建模入门阶段的练习案例，也可直接用于普通铣削设备的小批量加工，不需要特殊工装夹具即可完成装夹加工。安装边界方面，构件摆动过程中弧形臂的外轮廓扫掠区域需要预留足够的安全间隙，避免与周边其他零部件发生运动干涉，铰接孔的端面与安装基座的贴合面需要保证平面度，减少装配后的轴向窜动。
