圆盘式径向锁紧定位锁镐结构设计

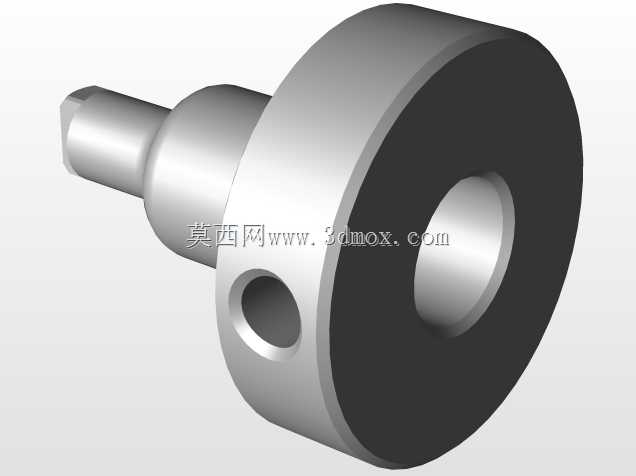

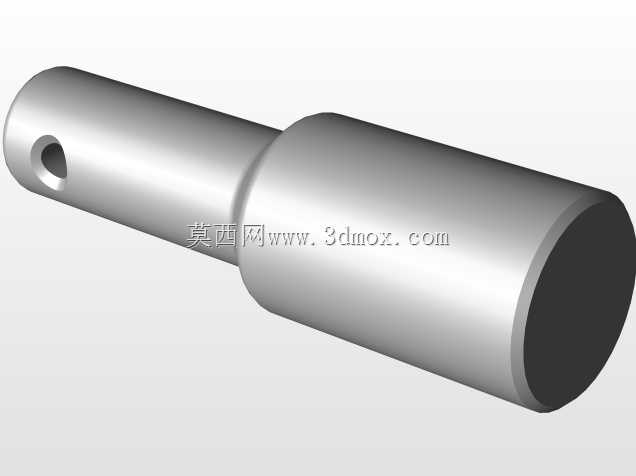

这类带圆盘基体的锁镐结构，常应用在工装夹具快换、小型设备舱门快锁、输送线工位挡停定位场景中，核心作用是通过径向插销与轴段配合，实现两个相对运动部件的快速锁止与解锁，替代传统螺栓紧固的繁琐操作，大幅缩短工位切换、部件拆装的辅助工时。从结构设计逻辑来看，大直径圆盘作为锁镐的安装承载基体，中心通孔用于穿装定位芯轴，保证锁镐整体可绕芯轴做小角度转动，圆盘侧面的径向通孔用于装配锁止销，当锁镐转动到工作位置时，锁止销可弹出卡入配套构件的定位孔内，完成位置锁定；左侧阶梯轴段是锁镐的操作受力端，不同直径的轴段分别适配扳动操作件、复位弹簧的安装，最左端的扁方结构用于配套操作手柄或者拨叉，避免施力时出现打滑问题。设计过程中需要重点控制几个安装边界尺寸：圆盘端面的平面度公差要控制在0.02mm以内，保证锁止时与配套安装面完全贴合，不会出现锁止后晃动的问题；中心通孔与安装芯轴的配合选用H7/g6间隙配合，既保证转动灵活无卡滞，又不会因间隙过大造成锁止位置偏移；径向锁销孔的轴线要与中心通孔轴线垂直相交，垂直度公差控制在0.015mm以内，避免锁销伸缩时出现别卡，影响锁止动作的顺畅性。在实际设备应用中，这类锁镐通常配套复位弹簧使用，解锁时扳动左侧轴段带动圆盘转动，锁销从定位孔中退出，被锁止部件即可自由移动；松开操作力后，弹簧带动锁镐复位，当被锁止部件移动到预设位置时，锁销自动卡入定位孔完成锁止，不需要额外的紧固件操作。需要注意的是，阶梯轴段的各台阶过渡处要设计R0.5-R1的圆角，避免应力集中造成长期扳动后轴段断裂，圆盘外圆与安装座的避让间隙要保留1-1.5mm，防止加工误差造成转动时圆盘与安装座发生摩擦干涉。这类结构相比传统的卡扣式锁件，承载能力更强，锁止刚性更好，适合在有一定振动的设备工位使用，不会因为设备运行振动出现意外脱锁的问题，同时结构零件少，加工工艺性好，圆盘和轴段可采用一体车削成型，后续仅需做钻孔、铣扁方工序即可完成加工，不需要复杂的工装夹具就能实现批量生产，装配时仅需将芯轴穿入中心孔，装入锁销和复位弹簧即可完成组装，后期维护更换也十分便捷，不需要拆解周边大量构件就能完成锁镐的拆换。
