6mm金属管加工用管式螺母工装结构

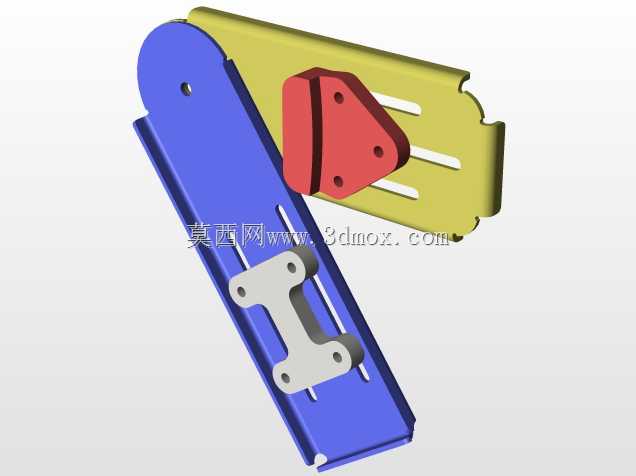

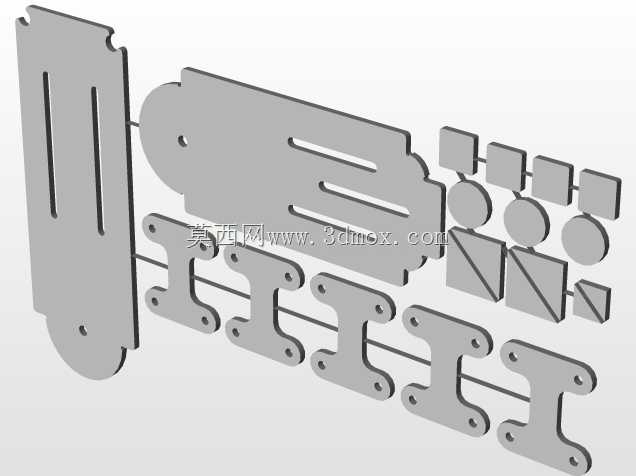

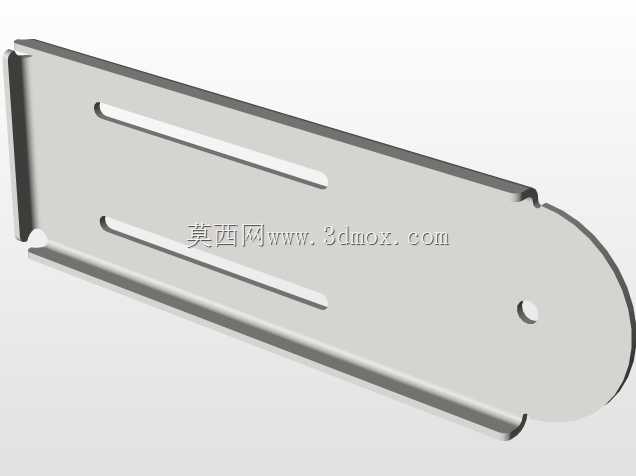

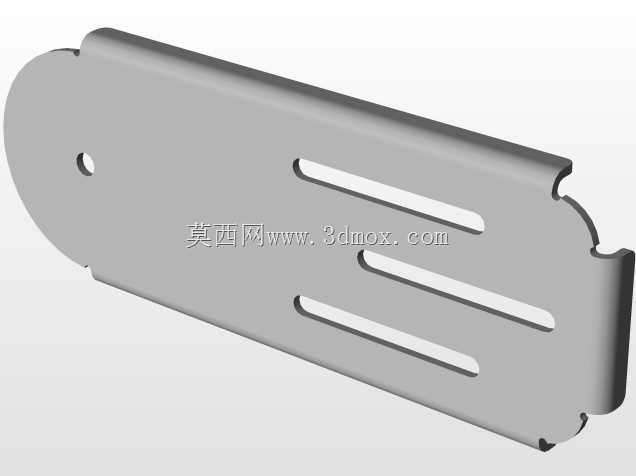

这套结构针对小规格金属管的螺母装夹加工场景设计，适配外径6mm的薄壁金属管作业需求，在水暖管件装配、小型金属管线接驳、仪表管路预装等现场作业与小批量加工场景中，可替代通用管钳完成管件端部的螺母旋紧、定位夹持工序，避免通用夹持工具对薄壁金属管表面造成的压痕、形变损伤。结构主体采用分体式组合设计，长条形蓝色基座作为核心承载件，表面开设平行导向槽，为夹持组件提供滑移调节的行程空间，基座端部的铰接孔用于连接施力臂，可通过杠杆放大夹持力，保证夹持状态下管件不会出现周向转动或轴向窜动。黄色滑移夹板沿基座导向槽布置，板身开设三道等距长圆孔，可根据待加工管件的长度、螺母的安装位置灵活调整夹持点位，适配不同旋入深度的螺母装夹需求，夹板边缘做圆弧过渡处理，避免操作过程中剐蹭操作人员手部或管件表面镀层。红色三角定位块作为夹持受力的核心抵接件，三个安装孔位可实现与滑移夹板的多点位固定，三角构型的抵接面可贴合六角螺母的相邻侧面，在旋紧螺母时提供足够的周向限位力，避免螺母受力打滑，同时分散夹持应力，防止螺母棱角被夹伤变形。灰色H型压块通过四个固定孔安装在基座导向槽内，可沿槽体滑移调整位置，压块的两个凸起端可压合在金属管的管壁上，配合端部铰接的压合结构实现管件的轴向固定，压块与管件接触的端面做微弧处理，贴合6mm金属管的外圆弧面，增大接触摩擦力的同时减少管壁局部压应力。整套结构的安装边界可根据作业场景灵活调整，基座长度适配单人手持操作的握持尺寸，也可通过基座上的预留孔位固定在工作台面作为台式工装使用，各组件之间无复杂传动结构，拆装维护便捷，枕木轴承的应用降低了铰接部位的转动磨损，长期使用后仅需更换磨损的抵接块即可恢复夹持精度，无需整体更换结构件。在实际作业中，这套结构可解决小直径金属管螺母装配时管件易变形、夹持打滑的痛点，相比通用管钳的点接触夹持，该结构采用面接触抵接的方式，夹持力分布更均匀，针对薄壁铜管、铝管等易变形管件的装配作业适配性更强，也可用于小批量管件加工工序中的工件定位，配合钻孔、套丝等工序完成管件的端部加工作业。
