6mm金属板4DW加法器密封垫片结构

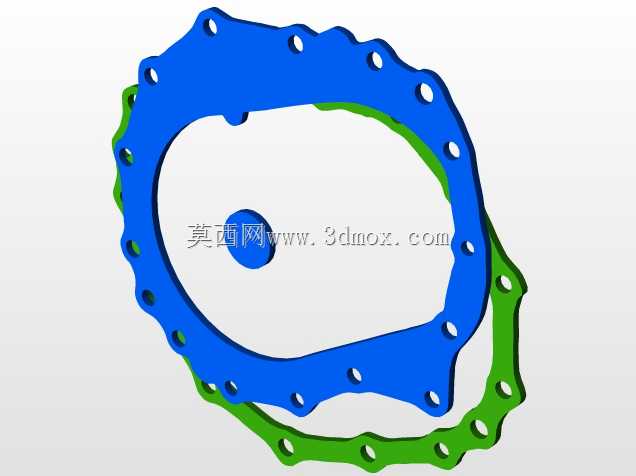

该零件为适配4DW系列加法器腔体的密封垫片，采用6mm金属板材加工成型，主要应用于动力传动腔体的结合面密封场景，在实际工况中承担隔绝腔体内部润滑介质泄漏、阻挡外部粉尘杂质侵入腔体的核心作用，同时可补偿结合面加工产生的平面度误差，避免腔体结合面因长期受振动、温度交变影响出现密封失效问题。从结构设计来看，垫片整体轮廓完全匹配加法器腔体的结合面外形，沿外轮廓均匀排布的安装孔位严格对应腔体端盖的螺栓安装坐标，孔位间距与孔径公差控制在装配允许范围内，可保证螺栓穿装时无卡滞，装配后垫片各区域压紧力均匀，不会出现局部压溃或密封压力不足的问题。垫片中部的异形避让孔完全贴合腔体内部的传动构件运动边界，既保证了内部构件运转时无干涉，又最大化覆盖了结合面的密封区域，减少不必要的密封冗余面积，降低板材耗材用量。设计过程中优先考虑了金属板材的冲压成型工艺性，所有轮廓转角处均设置了适配冲压工艺的圆角过渡，避免冲压加工时出现应力集中导致的板材开裂问题，同时垫片的内外轮廓边距均预留了足够的压紧宽度，保证在额定螺栓预紧力下，密封面的比压满足介质密封要求。从安装边界来看，垫片的整体外轮廓尺寸与腔体端盖的止口尺寸相适配，装配时可直接嵌入止口内实现快速定位，无需额外设计定位销孔即可保证装配位置精度，6mm的厚度设计既可以补偿腔体结合面0.2mm以内的平面度误差，又不会因厚度过大导致螺栓预紧行程过长，影响端盖的装配刚性。在实际选型应用中，该垫片可适配常规工况下的传动腔体密封需求，若应用于高温、高腐蚀介质工况，可在保持安装尺寸不变的前提下更换对应耐温、耐腐蚀的金属板材，无需调整孔位与轮廓尺寸即可直接替换使用，具备较强的工况适配性。建模过程中严格遵循实际加工的尺寸链要求，所有安装孔的位置度、轮廓度公差均按照实际装配要求设定，可直接用于后续的冲压模具开发、装配干涉校验以及生产工艺排布，为相关传动设备的密封结构设计提供可参考的实体模型依据。
