工程机械作业臂连接后臂结构设计

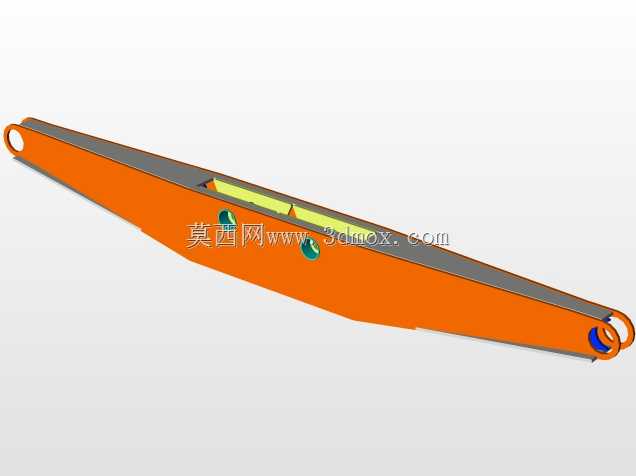

该结构件属于工程机械臂架系统中的核心连接承重部件，主要应用于中小型挖掘机械、吊装设备、高空作业平台的臂架组配环节，承担臂架节段间的载荷传递、动作衔接功能，是臂架变幅、伸缩动作路径上的关键受力构件。从实际工况适配角度出发，该后臂的整体采用变截面箱型梁结构设计，主体段为等宽渐变厚度的箱型承载结构，两端设置同轴铰接耳孔，用于与相邻臂节、变幅油缸的铰接装配，铰接位置做了局部加厚处理，避免交变载荷作用下出现耳板撕裂、孔位变形的问题。设计过程中优先考虑了载荷传递路径的平顺性，整体轮廓沿受力方向做流线型过渡，没有出现直角突变的截面结构，能有效降低应力集中系数，适配长期反复变幅、带载伸缩的作业工况，减少疲劳损伤的累积。从安装边界来看，两端铰接孔的同轴度公差控制在0.1mm以内，耳板间距匹配通用中小型工程机械臂架的连接尺寸，不需要额外加工转接件即可完成装配，臂身侧面预留的安装位可固定液压管路、线缆防护槽，避免臂架动作过程中管线出现剐蹭、拉扯损坏。臂身上设置的两处定位孔用于安装臂架缓冲垫块、行程限位触发件，可在臂架收合到极限位置时提供硬限位支撑，同时触发限位信号切断动作油路，避免臂节出现硬碰撞损伤。结构内部沿长度方向间隔布置了加强筋板，筋板位置对应铰接点、油缸安装座的载荷传递路径，在不额外增加过多自重的前提下提升了整体抗扭、抗弯性能，相比等截面直臂结构，该变截面设计可降低约12%的结构自重，同时保持同等承载能力，适配移动式工程机械对整机重量控制的要求。在实际作业场景中，该后臂可承受的额定轴向载荷覆盖10-15吨级的作业需求，铰接部位采用自润滑衬套适配方案，可减少日常维护频次，适应露天作业的粉尘、潮湿工况，臂身表面的涂装预留位可适配不同设备的外观涂装要求，整体结构的焊接坡口设计符合通用工程机械焊接工艺标准，不需要特殊焊接设备即可完成生产加工，适合批量配套生产。
