7马球红色拖车电源连接插座

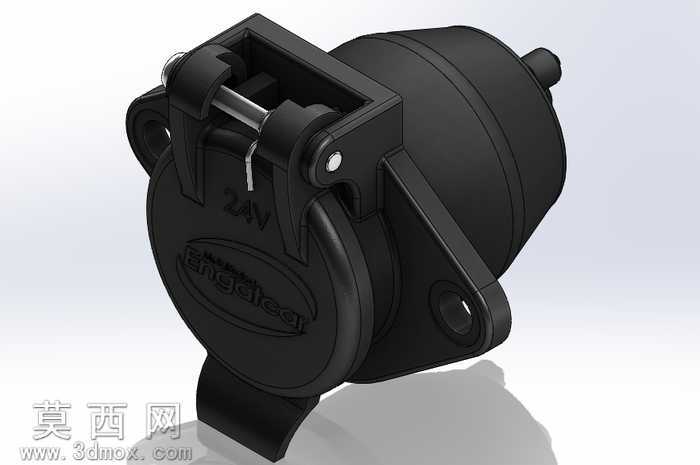

本作品为拖车配套使用的7芯马球型电源连接插座三维模型，建模过程采用SolidWorks软件完成全参数化设计，所有结构尺寸均参照行业通用标准设定，可直接用于产品开模前的结构验证与装配干涉检查。建模阶段首先完成主体基座的轮廓绘制，通过旋转凸台命令生成圆柱形主壳体，再通过拉伸切除命令加工出安装固定耳的通孔与定位槽，固定耳处特意做了加厚圆角处理，避免实际使用中受外力拉扯出现断裂问题。翻盖结构采用独立零件建模，通过销轴配合实现0-120度开合角度限位，翻盖内侧设计有环形密封胶条安装槽，可嵌入橡胶密封圈实现IP65级防水防尘效果，适配户外拖车复杂的使用环境。接插端内部按照7马球接口的标准排布设计了七个导电插片安装位，每个安装位都预留了接线端子的固定卡槽与走线空间，插片间距经过反复校验，避免通电时出现爬电短路风险。材质设定上，主体外壳与翻盖采用玻纤增强PA66工程塑料，表面做哑光磨砂质感处理，既保证足够的结构强度与耐候性，也能呈现细腻的工业产品质感；销轴采用304不锈钢材质，表面做抛光金属质感渲染，密封胶条采用黑色软质橡胶材质，通过不同材质的粗糙度、反光度参数调整，让渲染效果贴近真实产品的视觉表现。整体结构采用卡扣加螺丝的组合固定方式，外壳接缝处设计有错位止口，既提升装配后的结构整体性，也能进一步增强防水性能。设计过程中充分考虑了实际使用的操作便利性，翻盖外侧设置了凸起的扳动扣位，用户佩戴手套也可轻松开合翻盖，插座正面压制有清晰的电压标识与品牌标识位，符合工业产品的标识规范要求。模型完成后通过软件自带的干涉检查功能完成全零件校验，确保所有活动部件运动无卡顿、固定零件无装配干涉，可直接导出工程图用于生产加工参考。
