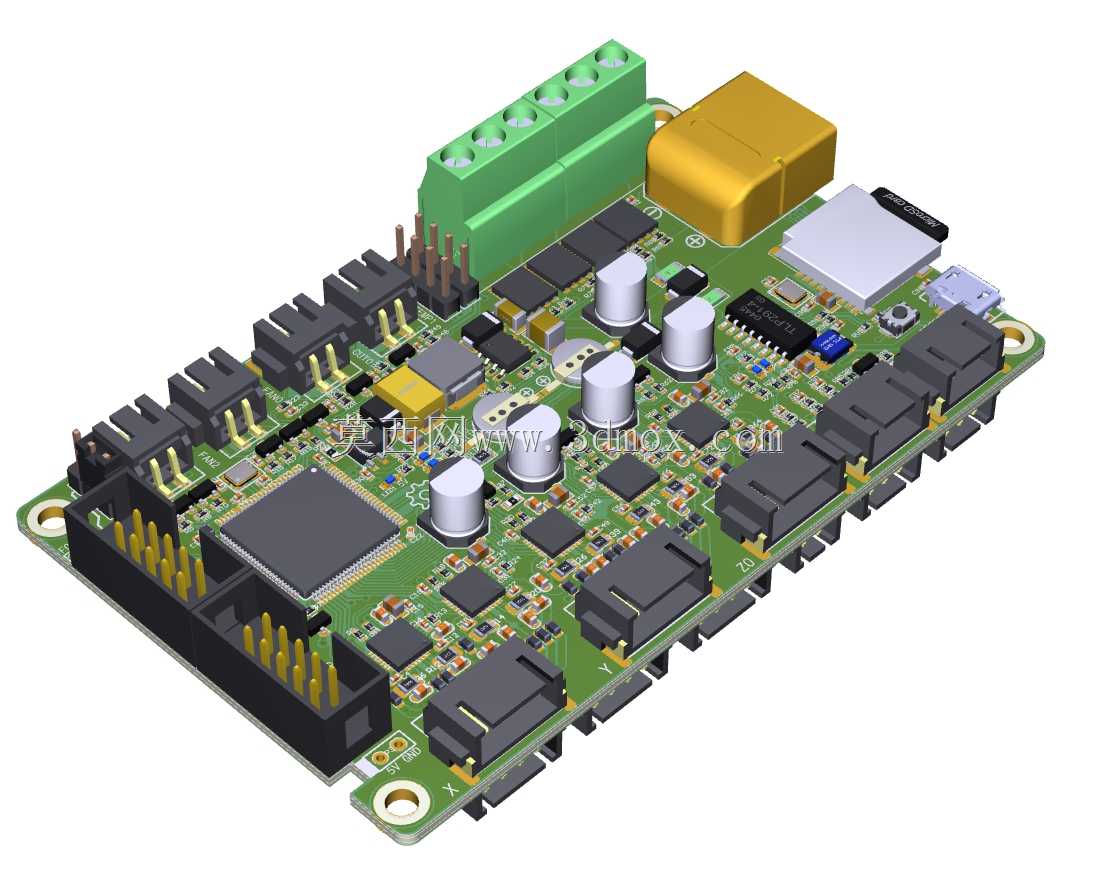

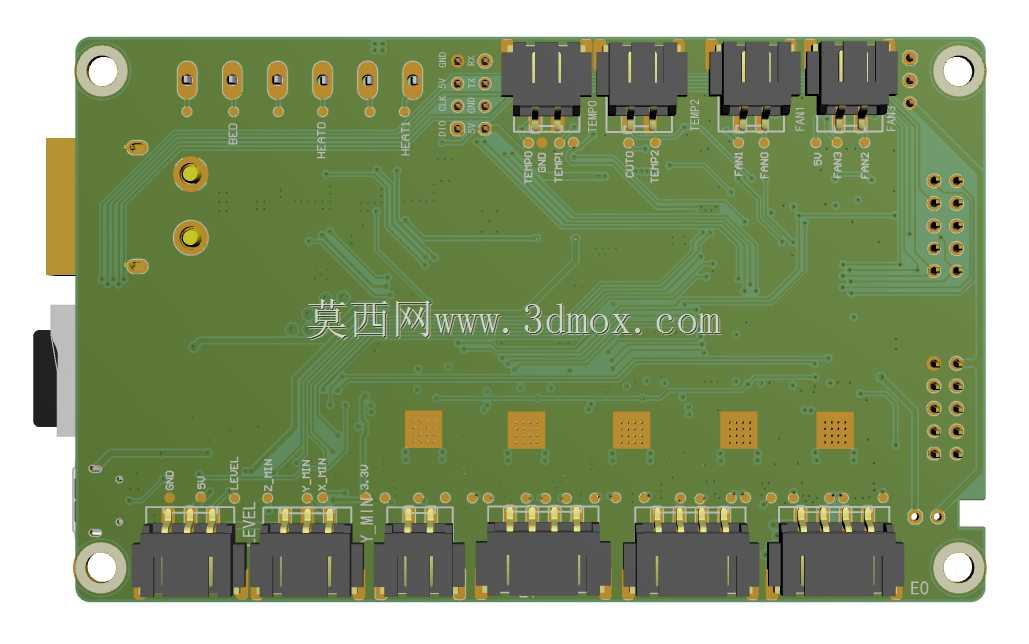

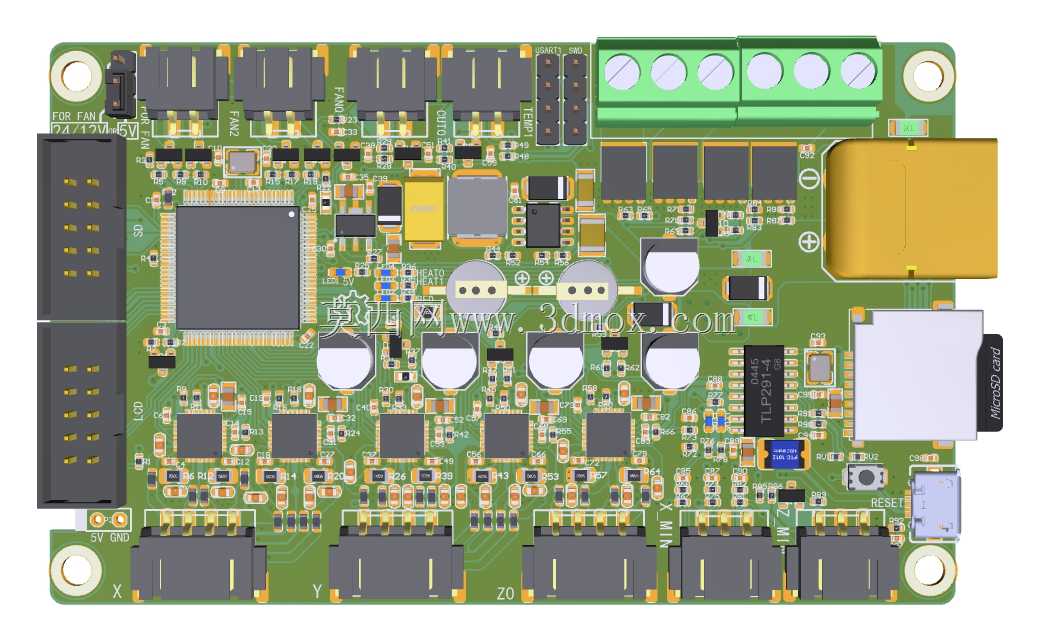

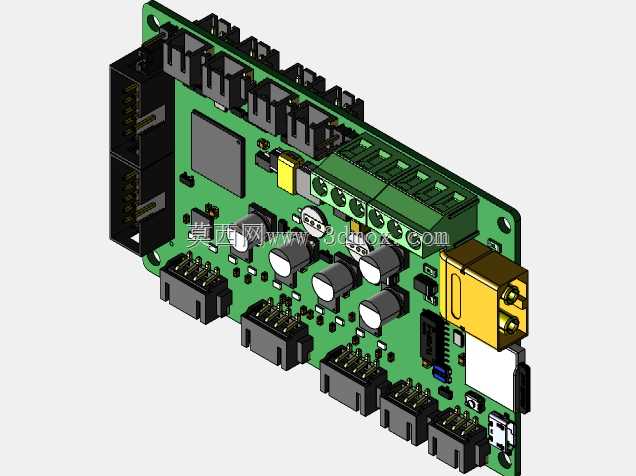

Thinker32型3D打印机主控电路板结构

这款主控板是面向桌面级FDM3D打印设备开发的核心控制载体，在桌面级增材制造场景中承担整机运动调度、温度闭环调控、外设信号交互的核心作用，可适配多数采用单/双挤出头结构的桌面级3D打印设备，也可通过接口拓展适配小型激光雕刻、点胶等衍生数控作业场景。从结构设计逻辑来看，整板采用FR-4环氧玻纤基板作为承载基底，板载元件布局遵循信号流向与功率分区排布原则，将大电流驱动回路、弱电信号处理回路、通讯接口区域做物理分隔，减少功率器件通断时对弱电采样信号的电磁干扰。板上集成的多组步进驱动接口可直接对接X/Y/Z/E轴步进电机，驱动输出回路预留了足够的覆铜载流面积，可适配常规42型步进电机的驱动需求，无需额外增设驱动散热附件即可满足长时间连续打印的载流要求。温度采样回路预留了热敏电阻、热电偶两类常见测温元件的接入通道，可同时采集喷头加热块、热床平台的实时温度数据，配合板载的功率输出端子实现加热回路的通断控制，温度控制精度可满足常规PLA、ABS、PETG等耗材的熔融成型温度区间要求。对外接口排布在板边两侧，包含USB通讯接口、调试串口、限位开关接入端子、散热风扇供电端子，所有接线端子采用带卡扣的插拔式结构，避免设备运行过程中受振动影响出现接线松脱的问题。板上预留的安装孔位采用标准孔距设计，可直接适配多数桌面级3D打印机的电控仓安装位，安装孔周边做了露铜接地处理，可通过安装螺丝与设备金属机架形成等电位连接，提升整机抗静电干扰能力。板载的电解电容、功率MOS管、主控芯片等发热元件均布置在板上通风路径上，配合设备仓内的散热风道即可实现被动对流散热，无需额外加装散热风扇即可满足长时间连续作业的温升要求。从安装边界来看，整板外形为规则矩形，板边无突出的异形元件，可嵌入深度15mm以上的电控仓内，接线端子的插拔操作预留了足够的手部操作空间，无需拆解周边结构即可完成接线与调试作业。
