Ery32桌面级3D打印运动控制电路板

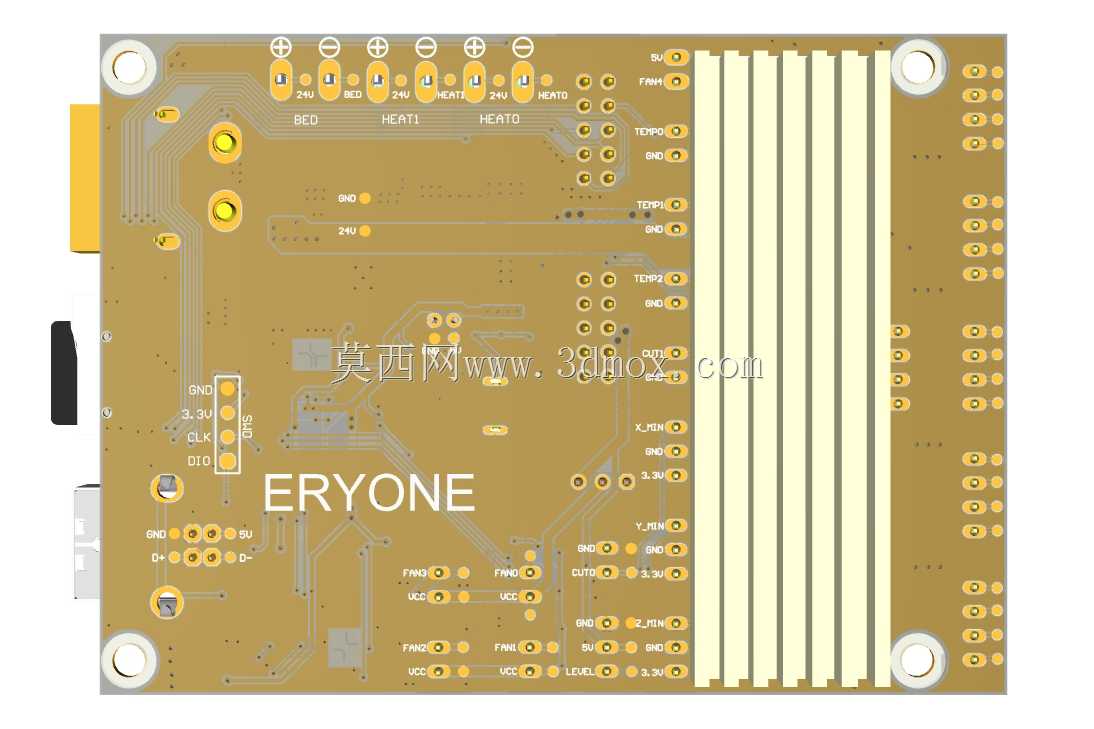

　　这款控制板主要面向桌面级FDM 3D打印设备的电控系统配套，是整台打印设备的运算与信号交互核心，承担着运动轨迹解算、温度闭环调控、外设信号交互、打印指令执行的核心作用，在桌面级DIY打印设备、小型商用定制打印设备的电控搭建场景中广泛适配。从结构设计来看，整块PCB采用标准安装孔位布局，板边预留的四个金属化安装孔可直接配合M3铜柱固定在设备的电控仓内，安装边界充分考虑了桌面级设备电控仓的常规尺寸，不会和仓内的电源模块、散热风扇、走线槽产生空间干涉。板载元件的布局经过多轮迭代优化，大电流回路的接线端子布置在板边一侧，绿色的螺钉式接线端子可直接接入热床、加热棒的供电线路，无需额外转接，大电流走线做了加宽覆铜处理，

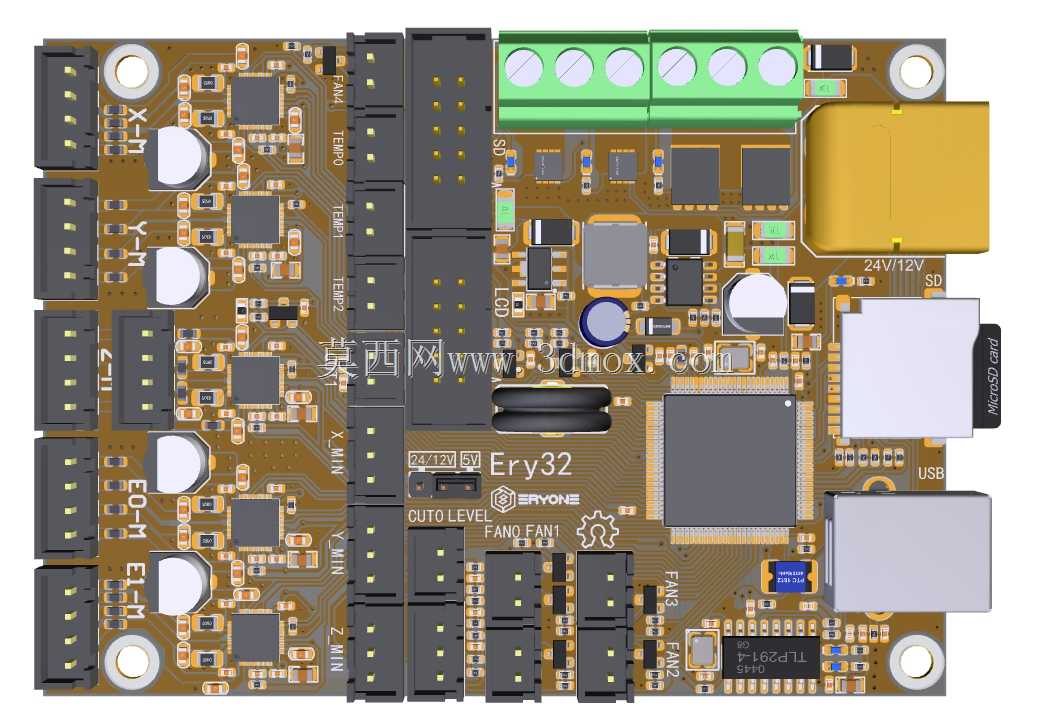

　　长时间满负载运行也不会出现走线过热压降的问题。信号接插件全部采用立式排针布局，对应步进电机驱动、限位开关、温度传感器、调平传感器的接口做了丝印标识，现场接线时无需反复查阅手册就能完成插接，降低组装接线的出错概率。板上集成的USB接口可直接连接上位机传输打印指令，也支持脱机打印的存储模块接入，板载的滤波电容全部布置在芯片、接口的供电引脚附近，能有效滤除供电线路的纹波干扰，避免运动控制过程中出现信号丢步、温度采样跳变的问题。主芯片布置在板卡中心区域，下方预留了散热片安装空间，长时间连续打印运算时可加装散热片强化散热，避免芯片过热降频影响打印稳定性。板载的电源输入回路做了防反接保护，现场接线时即使误接电源正负极也不会烧毁板上元件，

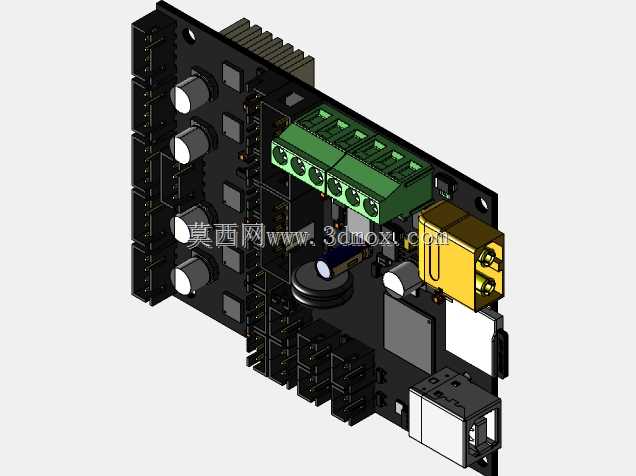

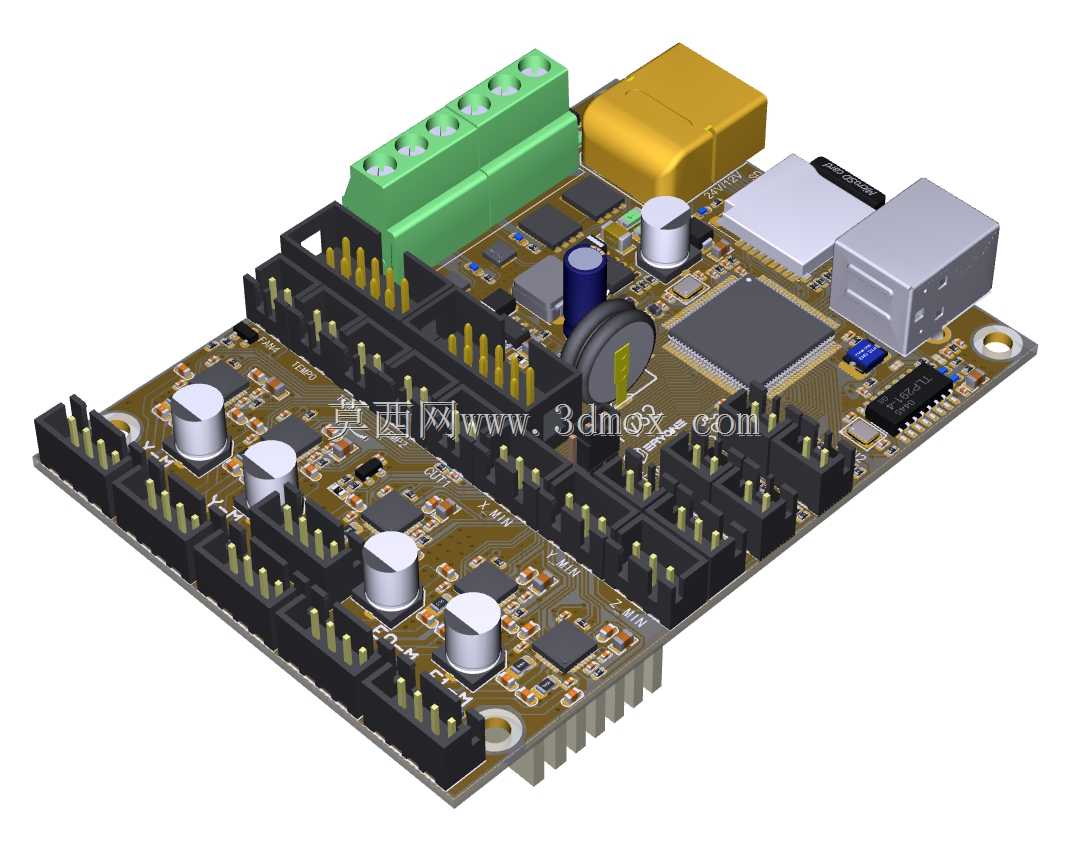

　　降低组装调试阶段的硬件损坏风险。所有外接接口的排布方向都顺着设备走线的常规走向，接线完成后线束可以顺着板边整理固定，不会出现线束弯折遮挡元件、干扰散热的情况。从建模还原度来看，模型完整复现了板上所有元件的外形尺寸与相对位置，包括电解电容的高度、接插件的插针间距、接口的插拔空间预留，做电控仓结构设计时可以直接导入装配，验证安装空间、走线间隙是否符合要求，不用反复打样调整结构尺寸，能大幅缩短设备电控部分的设计验证周期。
