E3D火山口1.75mm耗材适配挤出喷头结构

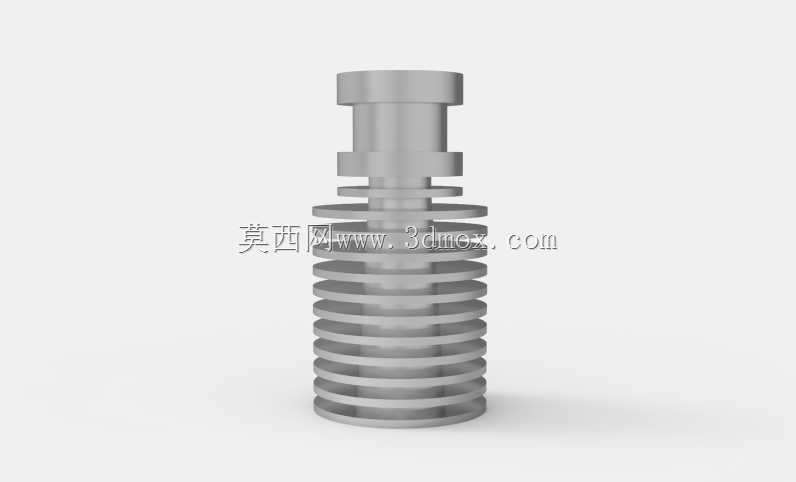

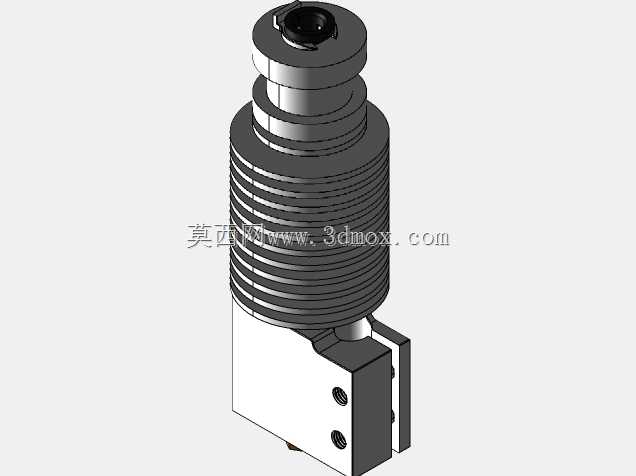

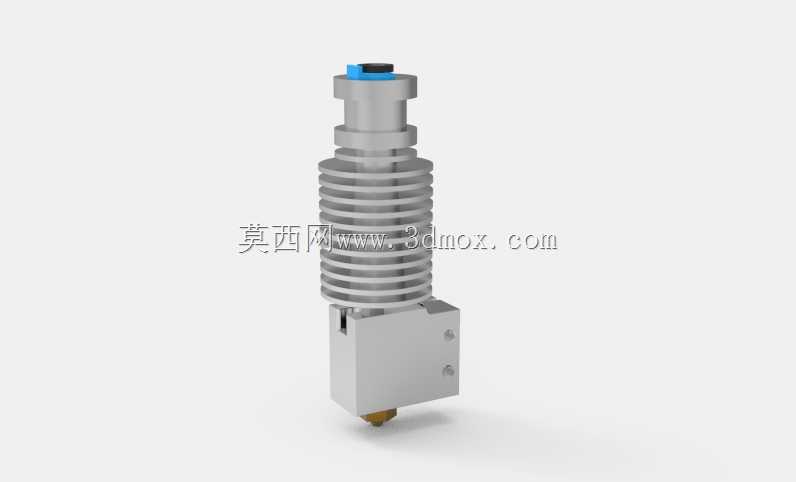

　　这款适配1.75mm打印耗材的E3D火山口喷头，是桌面级FDM 3D打印设备热端挤出系统的核心功能部件，主要承担耗材熔融、精准出丝的核心作用，在大流量高速打印、大层厚快速成型的应用场景中优势突出，相比常规短熔腔喷头，其加长的熔腔设计可以让耗材获得更充分的受热时长，匹配0.8mm大口径喷嘴使用时，能够稳定输出均匀熔融的丝材，避免大流量挤出时出现的熔料不充分、出丝断续、层间粘结力不足的问题。从结构设计逻辑来看，整体采用分段式功能布局，上部的散热段采用多圈环形散热鳍片结构，通过增大与空气的接触面积，配合散热风扇可快速将热量导出，阻断热量向送料段传导，避免耗材在喉管位置提前软化膨胀造成堵料故障，这一结构是热端温度梯度控制的关键设计，

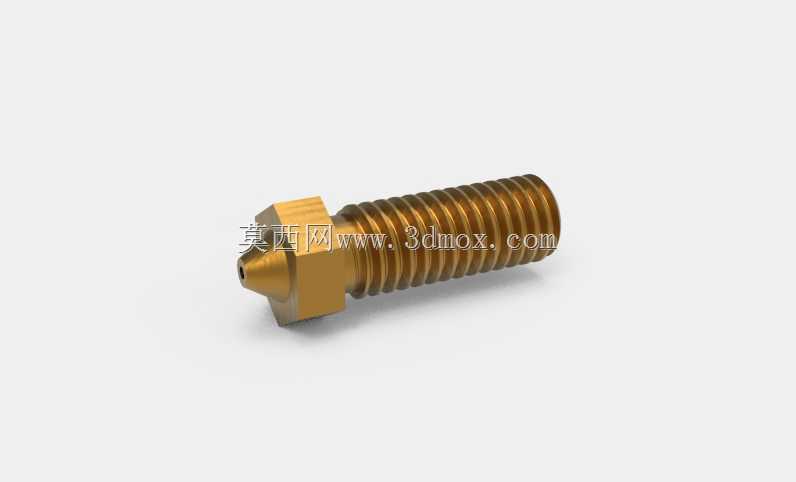

　　能够保证送料段温度始终低于耗材玻璃化转变温度，让耗材以固态形式顺畅推送至熔腔区域。中部的加热块采用一体式铝合金加工，内置加热棒与测温元件安装孔位，能够保证熔腔区域温度均匀稳定，减少温度波动对出丝精度的影响，加热块侧面的固定孔位可适配常规的E3D安装支架，能够兼容绝大多数采用E3D热端安装标准的桌面级3D打印机，安装时仅需匹配对应孔位即可完成固定，不需要额外做安装位的二次修改。下部的火山口喷嘴采用加长熔道设计，熔融后的耗材在喷嘴内部可以保持稳定的压力，出丝时直径均匀，在进行大尺寸模型打印时，能够有效提升打印效率，同时保证打印件的层间结合强度。从安装边界来看，整体轴向尺寸适配常规的X轴滑车安装空间，

　　径向散热鳍片的外径不会与周边的风扇导风罩、自动调平传感器等部件产生干涉，进料口采用标准的PTFE管适配接口，可直接对接常规的鲍登送料结构或者近程送料结构，不需要额外定制转接配件。在实际使用场景中，这类喷头常被用于打印大尺寸手板模型、工装治具毛坯、功能性结构件，能够在保证成型精度满足使用要求的前提下，将打印速度提升40%以上，同时减少换料、堵料的维护频次，降低设备运维的时间成本。设计时充分考虑了不同耗材的适配性，熔腔的温度耐受范围可覆盖PLA、ABS、PETG、TPU等多种常用FDM打印耗材的加工温度区间，更换不同口径的喷嘴即可适配不同精度、不同效率的打印需求，不需要整体更换热端组件，具备较好的通用性与维护便捷性。
