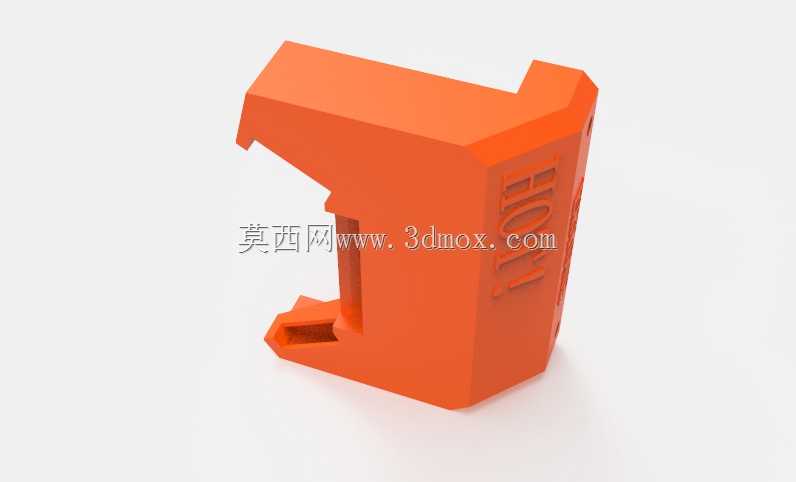

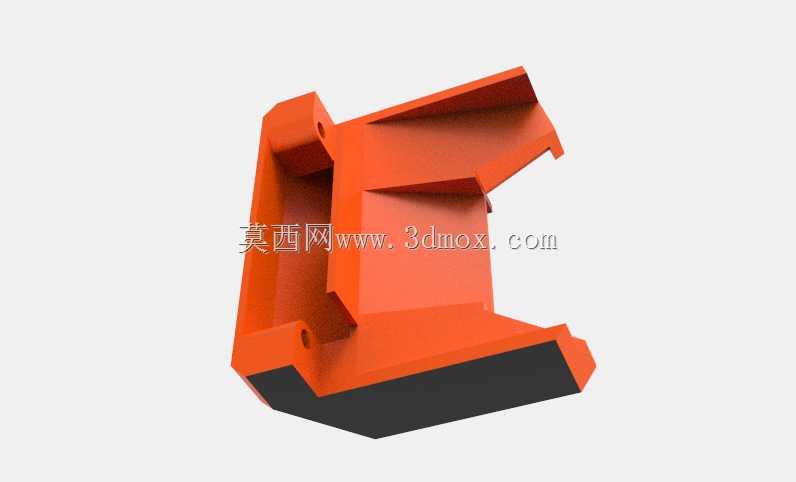

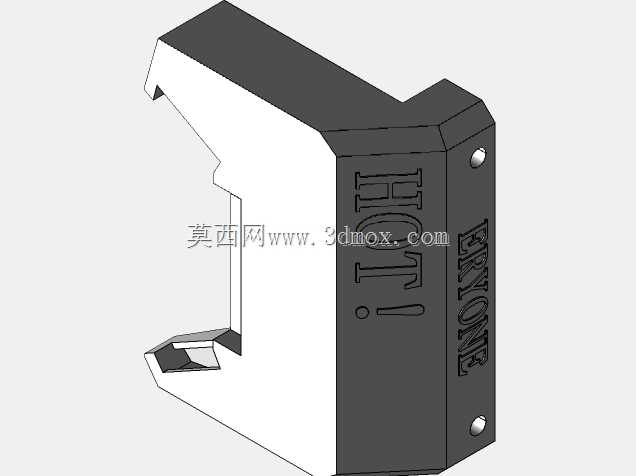

3D打印机热端散热风道结构件

　　该结构件为FDM熔融沉积型3D打印机热端区域的专用导风部件，核心作用是将轴流风扇输出的冷却气流精准导向指定区域，兼顾热端喉管散热与模型打印冷却的气流分配需求。从实际装机场景来看，这类风道通常安装在挤出头热端铝块的侧方安装位，安装面预留的两个定位孔与热端支架的螺孔位完全匹配，安装时无需额外调整位置，直接通过M3螺丝即可完成固定，整体安装边界不会与X轴运动滑台、自动调平探针、挤出机送料路径产生干涉，适配多数近程挤出的桌面级3D打印机改装需求。

　　设计过程中优先考虑了气流的导向效率，整体采用半包围式的异形腔体结构，进风口端做了贴合风扇出风口的平直面设计，能够最大程度承接风扇输出的风压，避免气流从侧边泄漏损失；腔体内部做了平滑的曲面过渡，没有直角突变结构，减少气流在腔体内的紊流损耗，出风口处做了收窄的导流唇设计，能够将气流以固定角度吹向喷嘴下方的模型打印区域，同时分出一股支流吹向热端上方的喉管散热片位置，避免喉管温度过高导致耗材提前软化堵头。

　　外形上采用非对称的弯折结构，完全避让开热端的加热块、喷嘴以及热敏电阻走线位置，腔体壁厚做了均匀的1.5mm设计，既保证了PLA、PETG等常见3D打印耗材制作时的结构强度，不会因为风扇长期振动出现开裂，也不会因为壁厚过大导致打印时出现翘曲变形。底部的斜切角度经过反复调整，能够保证在打印首层时，出风口距离打印平台的高度保持在5-8mm的最佳冷却距离，不会因为距离过近刮蹭打印模型，也不会因为距离过远导致气流分散冷却不足。实际使用中，这类风道能够有效改善PLA耗材打印时的悬垂面打印质量，减少桥接部位的拉丝下垂问题，同时稳定喉管工作温度，降低长时间连续打印时的堵头概率，是桌面级3D打印机挤出端改装的常用结构件。
