BIGTREETECH SKR PRO V1.2主控板结构

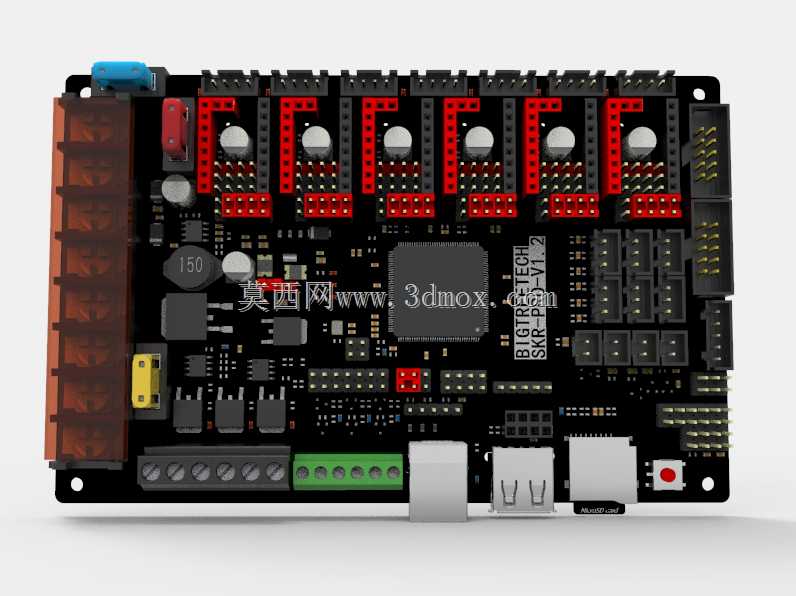

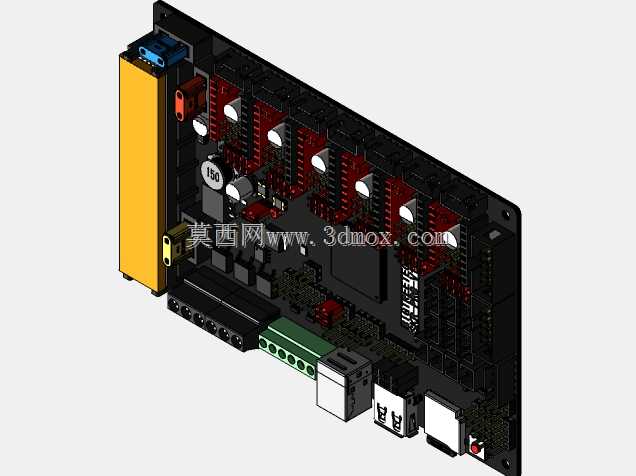

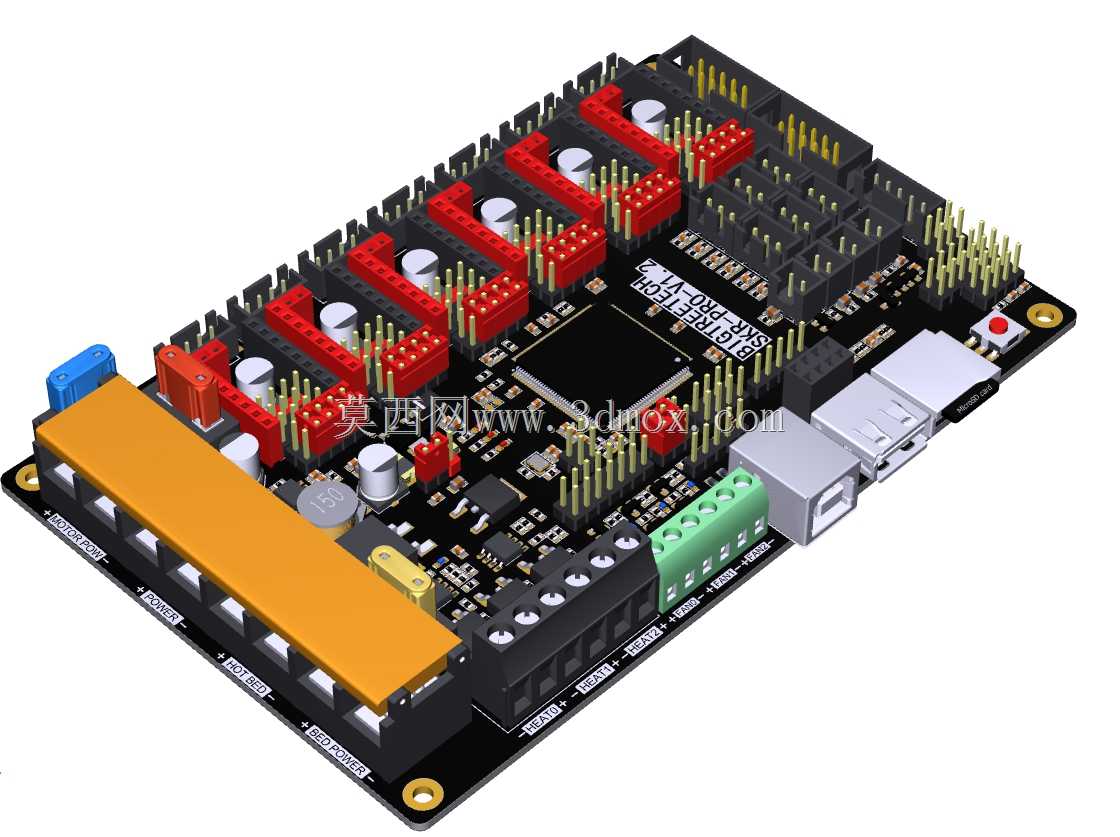

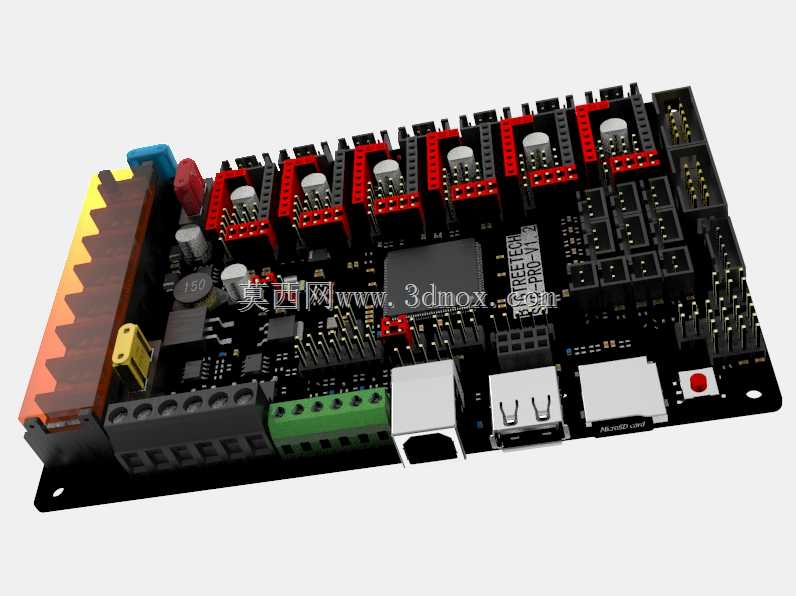

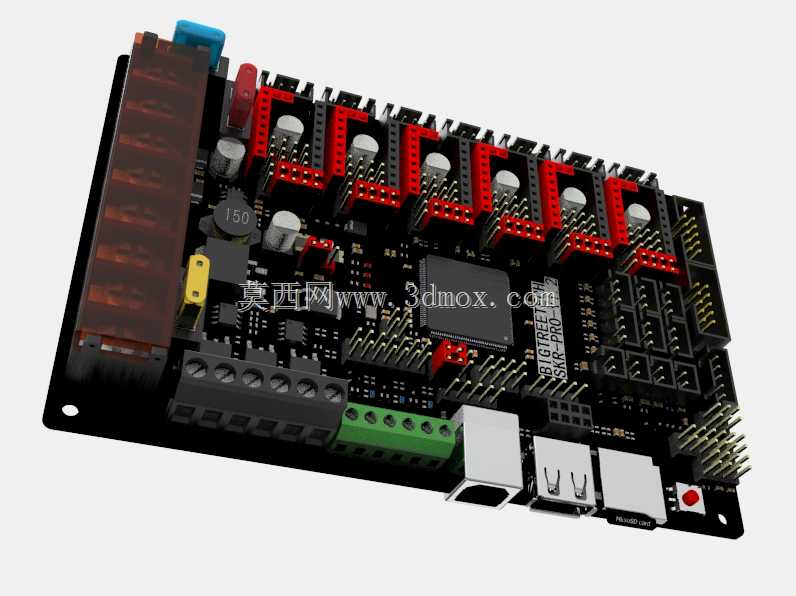

这款主控板是桌面级FDM 3D打印设备的核心控制载体，主要承担整机运动轨迹解析、加热回路调控、外设信号交互等核心运算任务，可适配多数DIY改装、商用桌面级3D打印机的电控升级需求，也可作为小型数控雕刻设备、轻型自动化位移平台的运动控制核心使用。从结构设计来看，板卡采用规整的矩形PCB布局，所有外接接口沿板边排布，左侧预留大电流电源输入接线端子，可直接接入整机动力电源，无需额外转接分线；上侧均匀排布六路步进电机驱动插槽，支持独立插拔式驱动模块安装，可满足X/Y/Z双Z/E0/E1多轴运动控制需求，驱动插槽周边设置红色绝缘防护隔条，避免驱动模块安装偏移导致的引脚短接问题。板载核心主控芯片位于板卡中心区域，周边环绕电源滤波电容、稳压模块、信号调理电路，核心供电回路单独做铺铜加厚处理，降低大电流工作时的线路压降与发热问题；板卡下侧集成USB通讯接口、SD卡插槽、限位开关接线端子、温度传感器接口、加热棒与风扇输出端子，所有接线端子均采用防反插设计，降低现场接线的错误概率。安装边界上，板卡四角预留标准固定孔位，孔位间距匹配主流3D打印机电控箱的通用安装尺寸，可直接替换原有同规格主控板无需重新打孔固定；板卡整体厚度控制在常规PCB厚度范围内，板上最高元件为驱动插槽与接线端子，安装时预留足够的竖向空间即可避免元件与电控箱壳体干涉。设计过程中充分考虑3D打印设备的实际工作工况，大电流回路与信号回路做分层铺铜隔离，减少步进电机动作时的信号干扰，避免打印过程中出现丢步、温度采集漂移等问题；板载复位按键、状态指示灯布置在板卡边缘易操作区域，调试时无需拆解电控箱即可完成复位操作，快速排查设备运行故障。
