V型引脚5.5V0.47F超级法拉电容结构

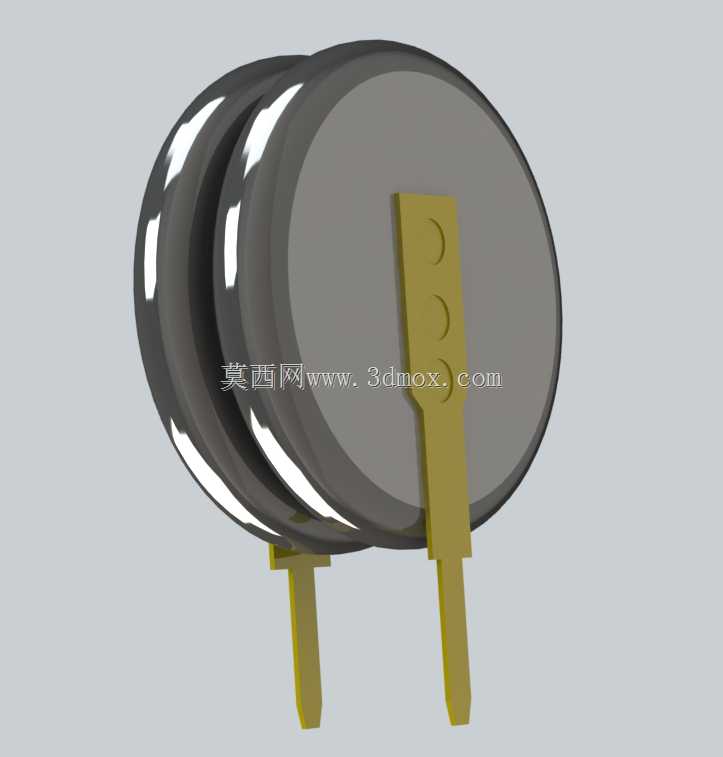

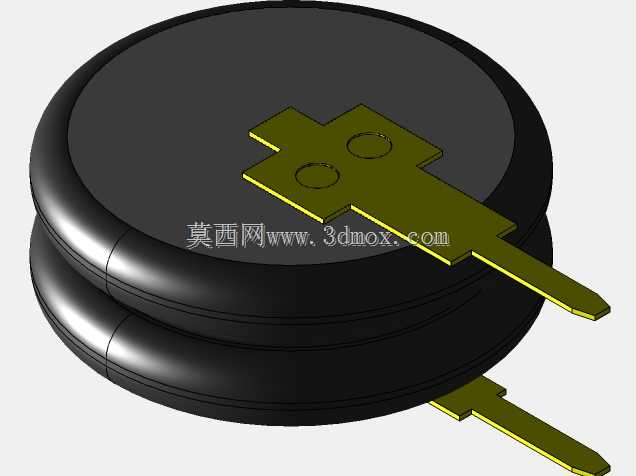

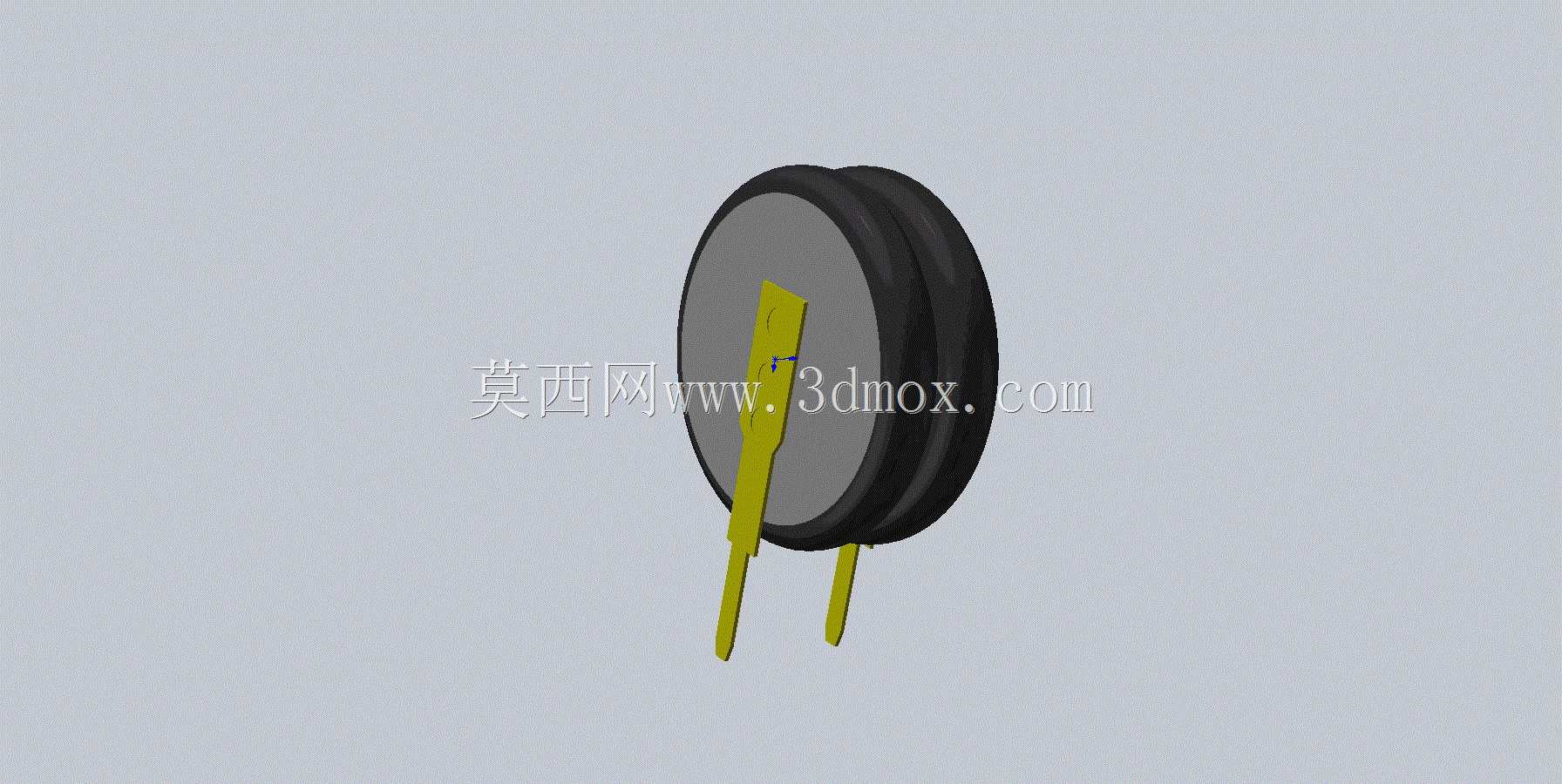

　　在消费类便携电子、工业控制板卡、车载辅助供电等场景中，这类V型引脚的超级法拉电容常作为短时储能、掉电保持的核心元件使用，区别于普通电解电容的大容值、高充放电循环寿命特性，让它在需要瞬时大电流补能、掉电数据保存的电路里有不可替代的作用。做结构设计时，首先要考虑电容本体与PCB板的安装匹配度，这款电容采用纽扣式圆盘本体设计，双直插引脚呈V型排布，引脚间距经过标准化适配，能直接对应常规2.54mm网格PCB的焊盘孔位，不需要额外做异形焊盘设计，能降低PCB Layout阶段的布线难度。本体采用黑色绝缘塑封外壳包裹内部电芯，端面为密封金属盖板，能隔绝外界水汽、粉尘侵入，适配常规工业级温湿度工作环境，引脚采用镀锡黄铜材质，

　　既有足够的结构强度支撑本体在焊接、运输过程中不发生引脚变形，也能保证焊锡浸润性，提升波峰焊、手工焊的焊接可靠性。设计建模阶段，要重点把控几个安装边界尺寸：首先是本体的直径与厚度，这决定了PCB上方需要预留的净空高度，避免电容与上方的结构件、外壳发生干涉；其次是引脚的伸出长度与折弯角度，V型排布的引脚在插入PCB后，引脚末端露出焊盘的长度要控制在1.5-2mm区间，过长会导致焊接后引脚剪脚工序额外增加工作量，过短则容易出现虚焊、焊盘连接强度不足的问题。另外要注意，这类电容的引脚极性标识做在本体端面，建模时要把极性标识的凸点或者色标做清晰，避免生产插件时出现极性插反的问题，毕竟反接会导致电容漏液、失效，严重时会影响整块电路板的功能。

　　在实际设备选型匹配时，这类电容常搭配MCU主控电路使用，当主电源意外断开时，电容储存的电能可以维持主控芯片完成关键数据的写入保存，避免数据丢失，也可以在需要瞬时大电流输出的场景，比如智能电表的继电器吸合、便携设备的蜂鸣器驱动、小型电机的瞬时启动，用它来补充主电源的瞬时电流不足，降低主电源的功率设计冗余。建模过程中，本体的圆弧过渡、引脚与本体连接处的密封胶层结构都做了还原，能直接用于整机结构的干涉检查、装配模拟，不需要二次修整模型细节，导入装配体后可以直接匹配PCB板的安装位，验证整机内部的空间排布是否合理，也能用于生成产品爆炸图、装配指导文件的素材，减少结构工程师重复建模的工作量。
