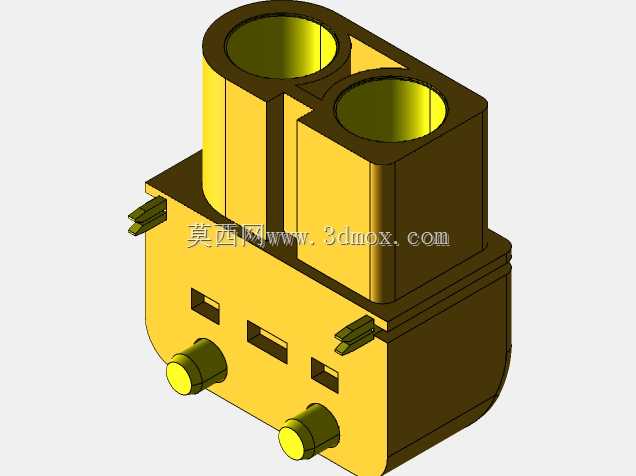

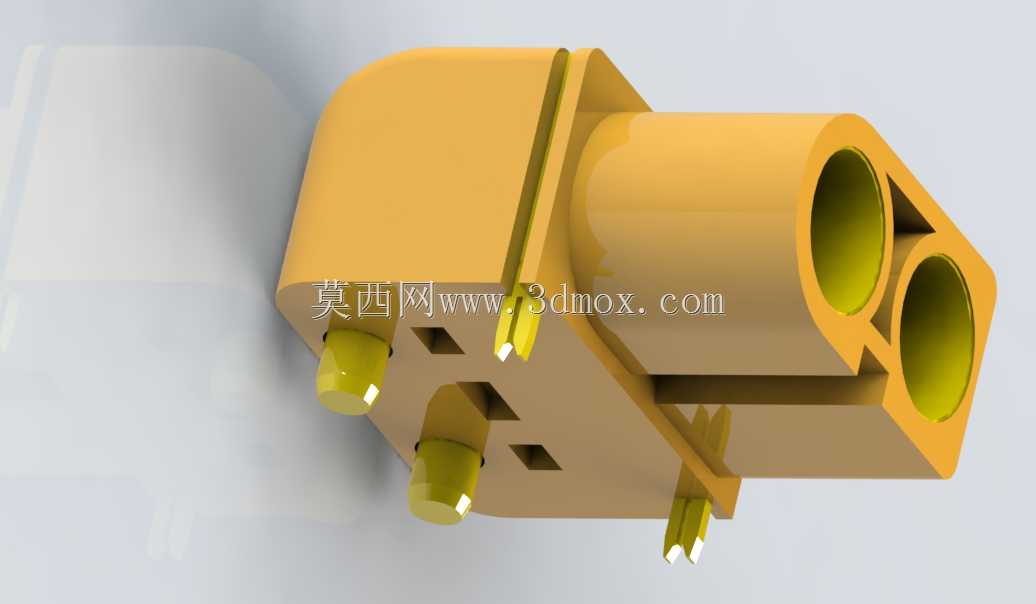

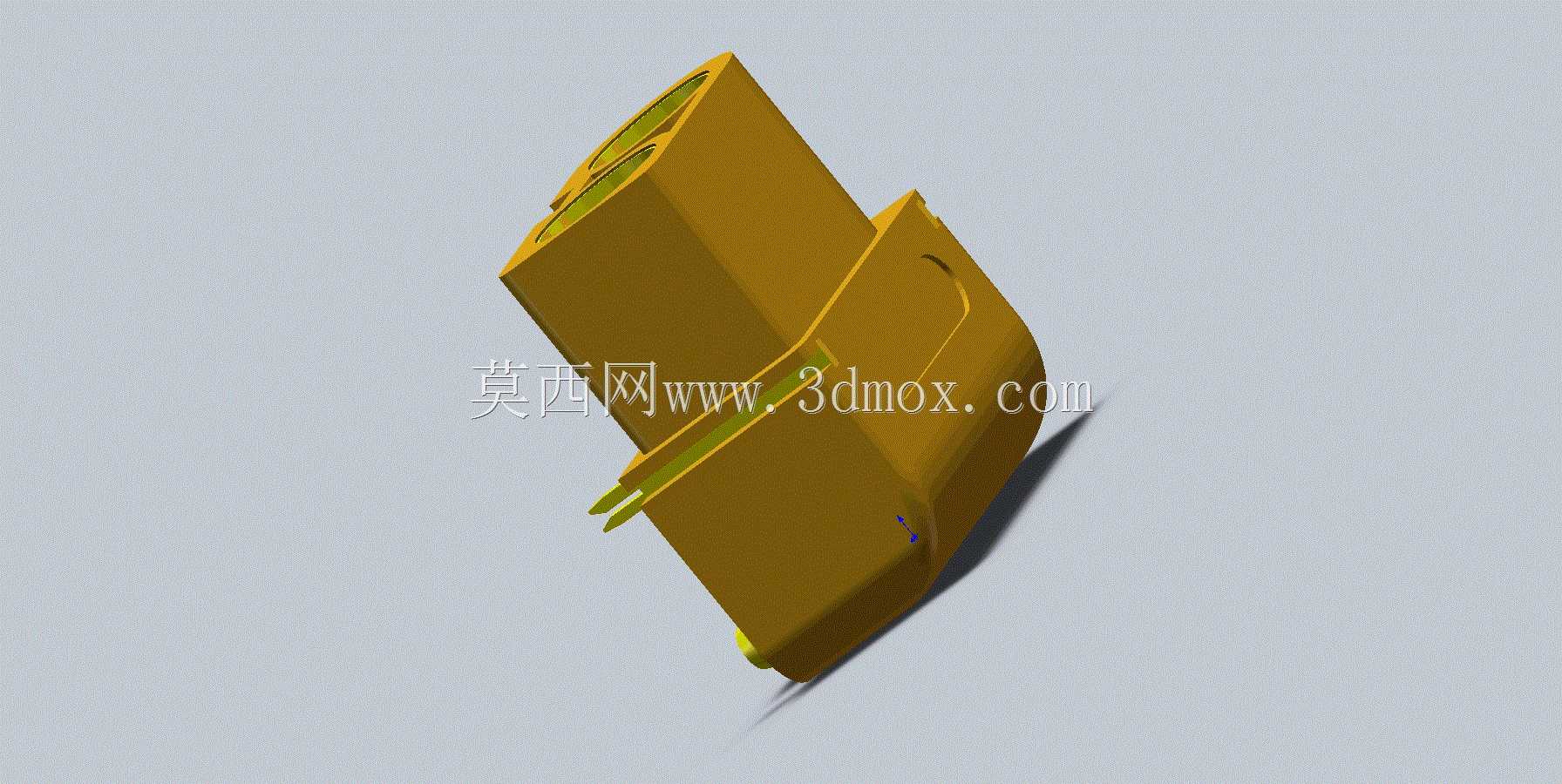

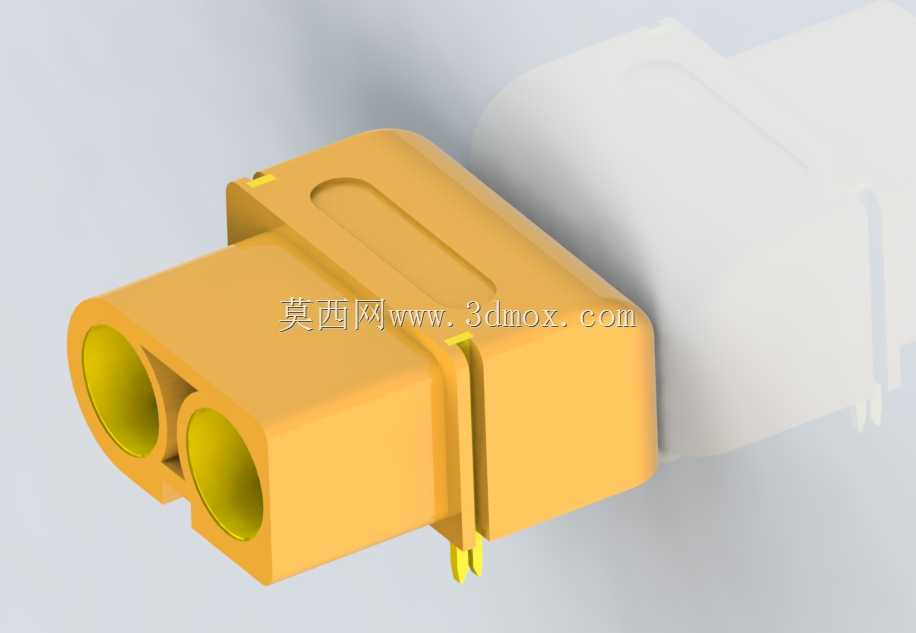

大电流卧式板载XT60PW-F电源接插件

在消费级无人机动力回路、桌面级FDM3D打印机供电链路的硬件选型里，板载卧式大电流接插件一直是容易被忽略但直接影响整机可靠性的核心部件，这款XT60PW-F接插件就是针对板端直装场景优化的母端接口。从实际装机场景来看，无人机的分电板、3D打印机的主板供电输入位，都需要接插件在焊接后不突出板体过多，避免挤占机身内部有限的堆叠空间，同时要承受持续大电流通过时的温升，不会出现接触件过热软化、插合力骤降的问题。这款接插件的设计思路完全围绕板端SMT或者波峰焊的安装需求展开，外壳采用卧式弯折结构，插合面与PCB板面呈平行布局，焊接引脚做了加宽平直处理，既能在过炉时提供足够的焊盘附着力，也能降低大电流通过时的引脚电阻，减少不必要的功率损耗。接触件部分采用了冠簧式接触结构，插合后公端插针与母端接触件的接触面积足够支撑60A的持续电流通过，即使在无人机满油门爬升、3D打印机热床与加热头同时满功率工作的峰值工况下，接触点的温升也能控制在工程允许范围内，不会出现接插件发烫导致的外壳变形、接触不良问题。从安装边界来看，这款接插件的本体高度控制在较低水平，焊接到标准1.6mm厚度PCB板后，整体突出板面的高度不会超过12mm，对于内部空间寸土寸金的穿越机、紧凑型桌面3D打印机来说，不会和机身结构件、其他板载电子元件产生干涉。外壳的导向槽做了不对称防呆设计，插合时只有正确方向才能顺利插入，能完全避免现场组装、后期维护时插反接口导致的电源正负极短路问题，插合到位后会有清晰的卡扣反馈手感，不需要额外做防松处理就能承受无人机飞行时的振动、3D打印机运动时的持续震动，不会出现使用过程中接口松脱断电的故障。外壳材质选用了耐温阻燃的工程塑料，过波峰焊时不会因为高温出现壳体变形、引脚移位的问题，长期在设备内部的高温环境下工作也不会出现材质脆化、绝缘性能下降的情况。在结构建模时，这款接插件的安装孔位、引脚间距都严格匹配行业通用的XT60PW系列公端尺寸，插合公差控制在合理范围，既不会因为公差过小导致插合困难，也不会因为公差过大出现接触松动、晃量过大的问题，对于做整机结构设计的工程师来说，直接调用这个模型就能完成PCB布局、结构件避让的设计工作，不需要反复核对实物尺寸调整安装位，能有效缩短整机研发的打样验证周期。
