全志H6嵌入式核心控制电路板

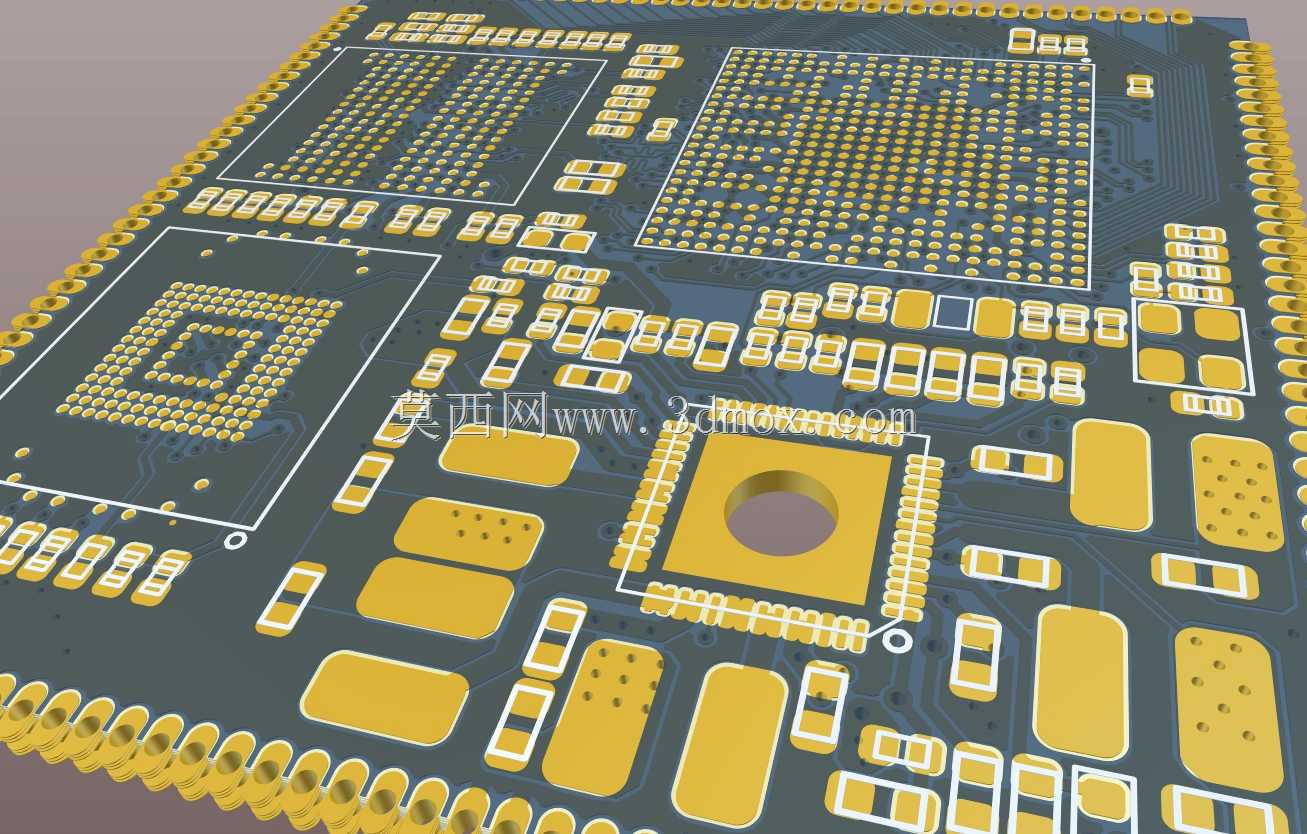

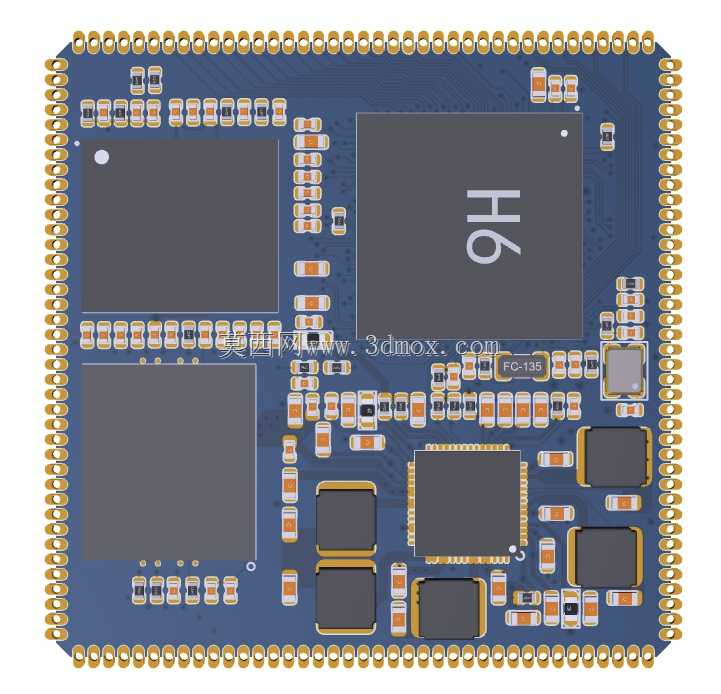

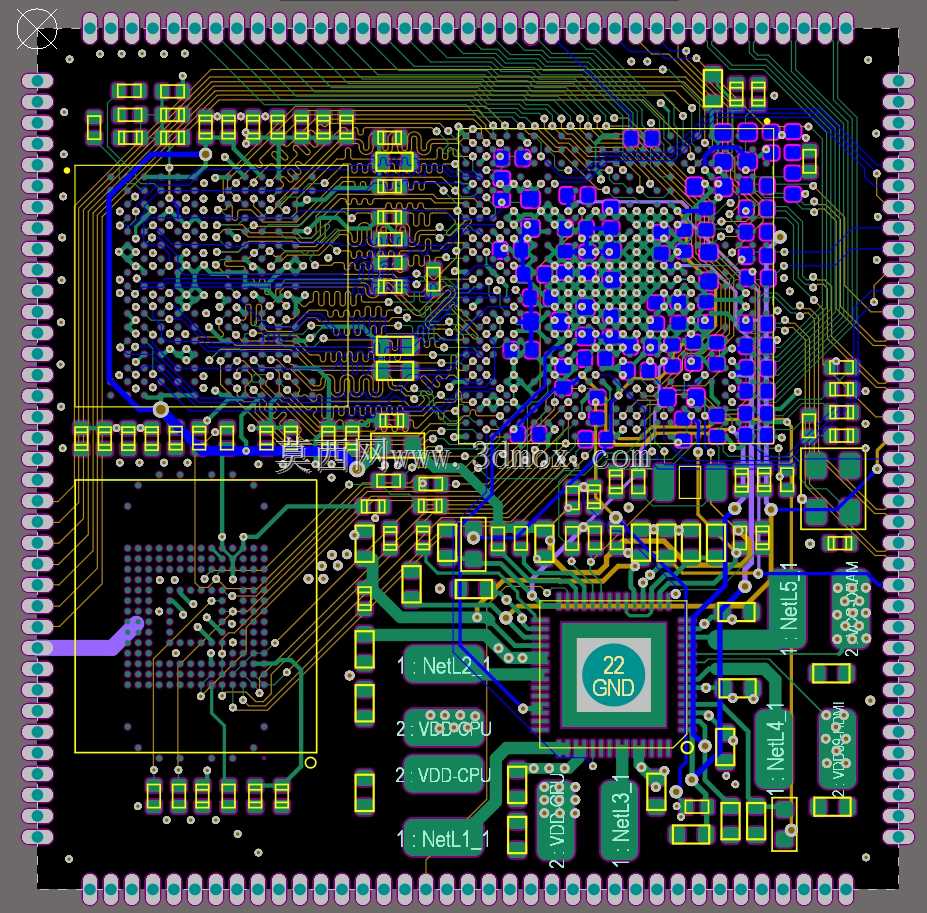

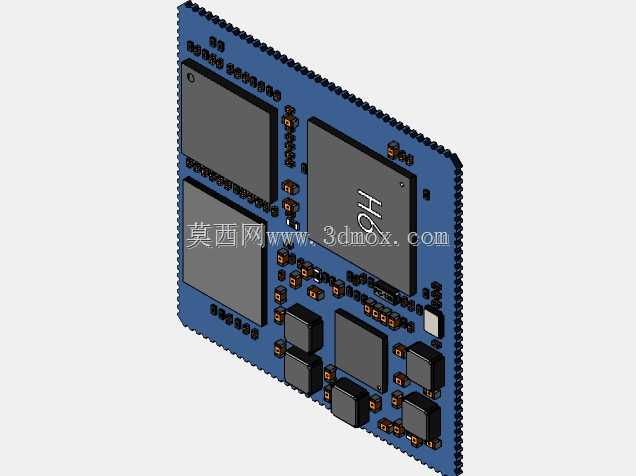

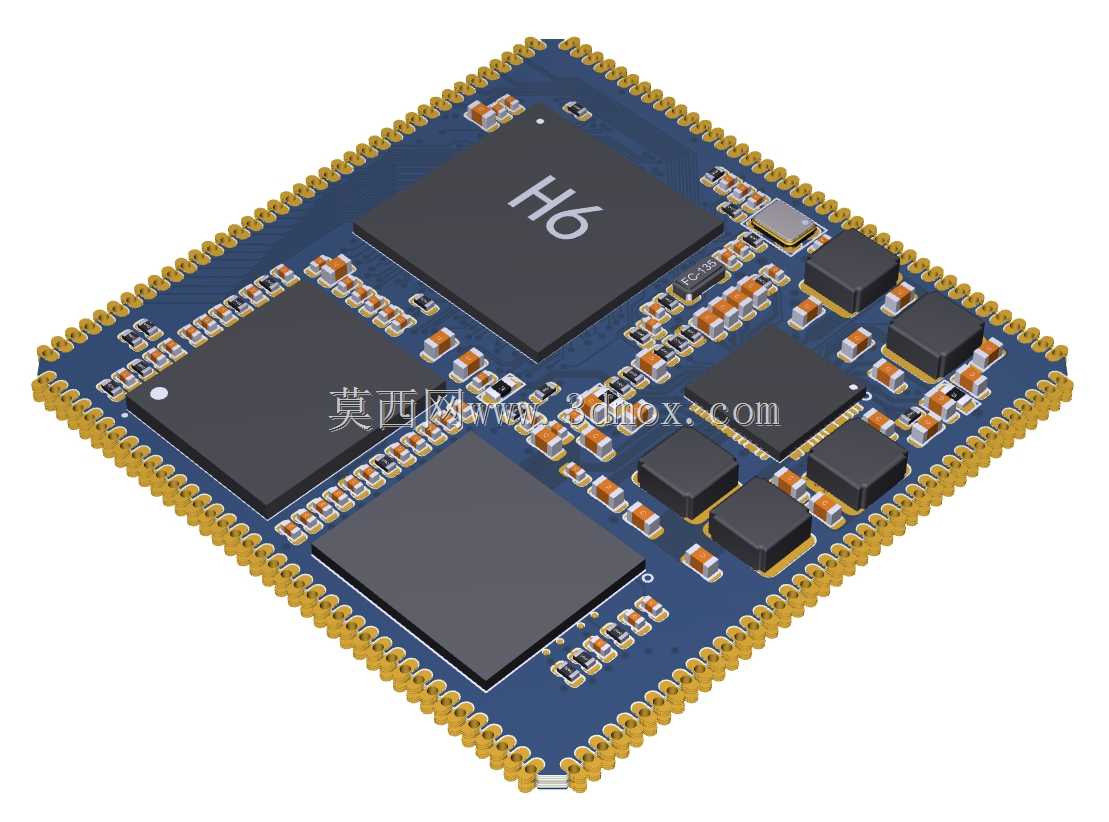

　　这款核心板采用邮票孔焊接式边缘设计，整板布局围绕主处理器、存储芯片与外围电源电路做分区排布，主处理器布置在板卡核心区域，搭配多颗存储芯片完成数据缓存与系统存储功能，外围分立器件沿信号流向依次排布，尽可能缩短高频信号走线长度，降低信号传输过程中的阻抗不连续与串扰问题。板卡边缘的半孔焊盘做了等间距设计，焊盘宽度与间距符合常规SMT焊接工艺要求，可直接焊接在配套载板上，不需要额外设置板对板连接器，既压缩了整体堆叠高度，也能提升长期使用过程中的连接可靠性，避免连接器接触不良带来的系统故障。从功能层面看，板载的HDMI接口可直接输出高清音视频信号，网络端口支持有线网络接入，能够满足智能显示终端、工业数据采集网关、

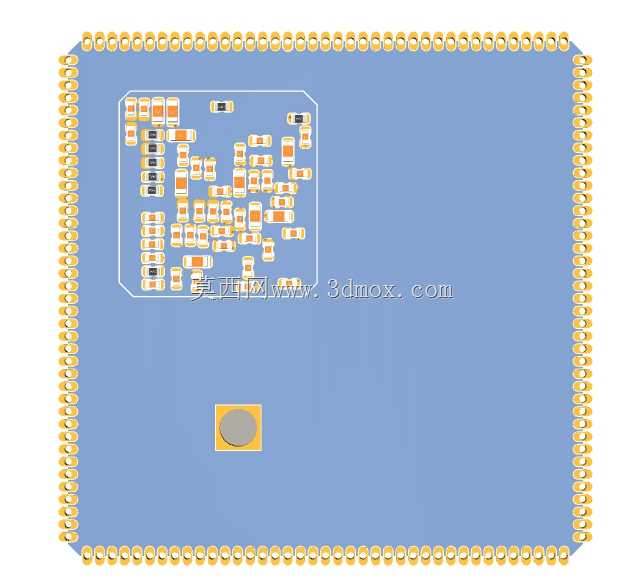

　　嵌入式多媒体设备的核心控制需求，在实际设备集成过程中，只需要在载板上扩展对应的外设接口，即可快速完成整机的核心控制部分搭建，大幅缩短产品开发周期。设计过程中，电源部分做了多路独立稳压设计，分别给核心处理器、存储单元、接口电路供电，每路电源都预留了足够的滤波电容，可抑制电源纹波，保证高频工作状态下的供电稳定性，板上的晶振、复位电路都做了就近布置，减少信号传输延迟。安装边界上，板卡整体为正方形结构，四角预留了非金属化定位孔，可在载板设计时对应设置定位柱，方便焊接过程中的对位固定，板卡整体厚度符合常规多层PCB工艺标准，焊接后与载板之间的缝隙可满足常规涂覆三防漆的工艺要求，适配工业场景下的防潮、防盐雾使用需求。在实际选型应用中，

　　这款核心板可作为智能商显设备、边缘计算终端、网络多媒体播放器的核心控制单元，外围只需要扩展电源输入、外设接口即可完成整机功能，不需要再单独做核心处理器的复杂布线，降低硬件开发的技术门槛，也能减少高频PCB设计带来的信号完整性问题。
