带OLED屏的电子烟控制电路板结构设计

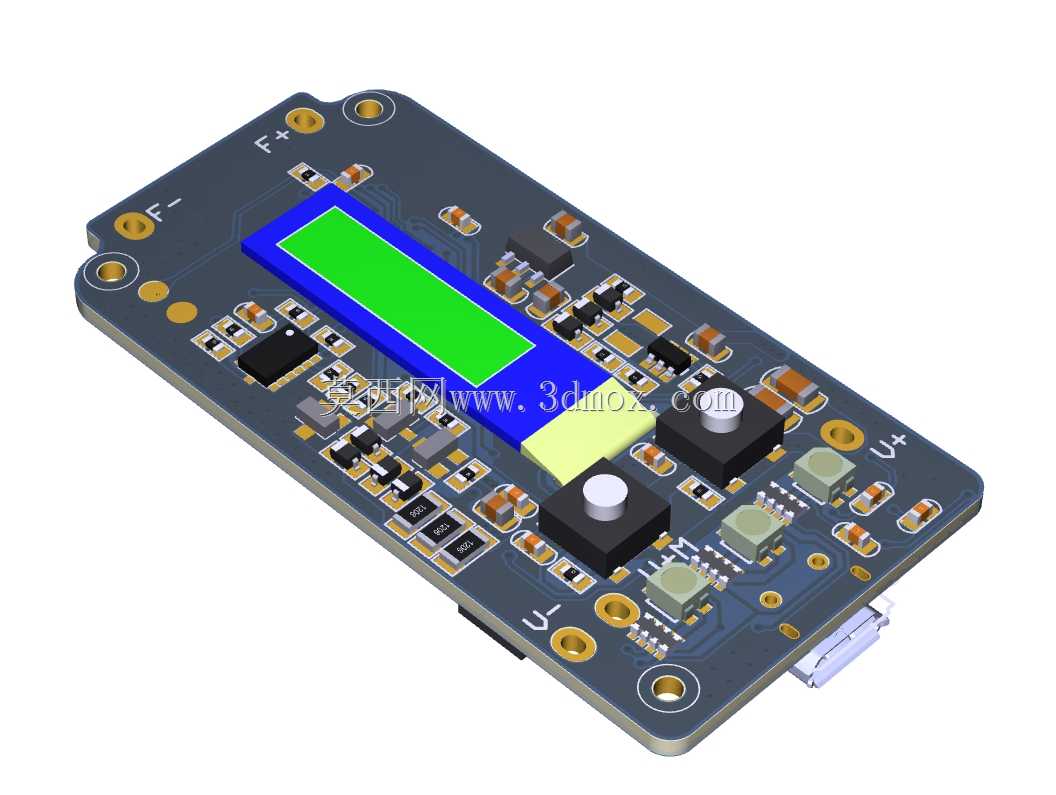

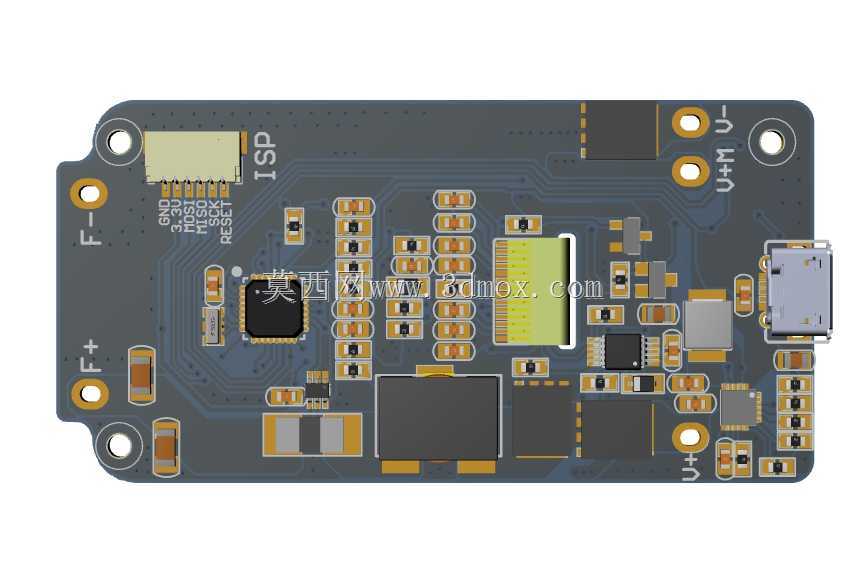

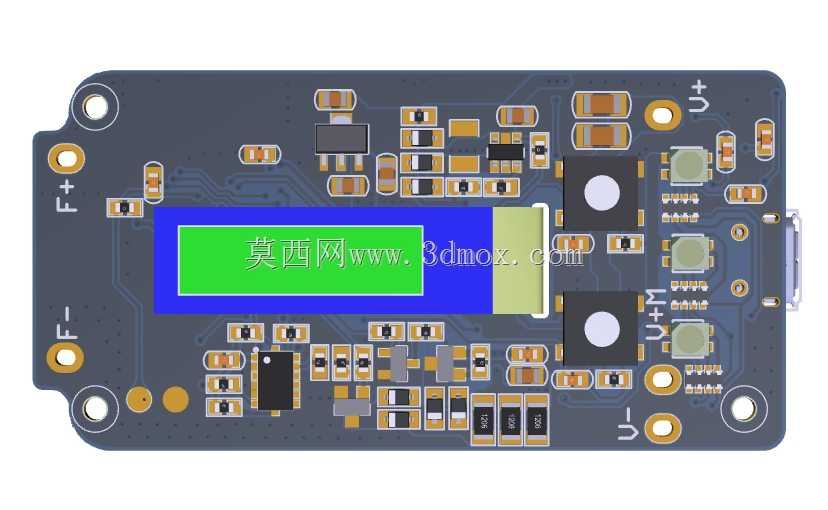

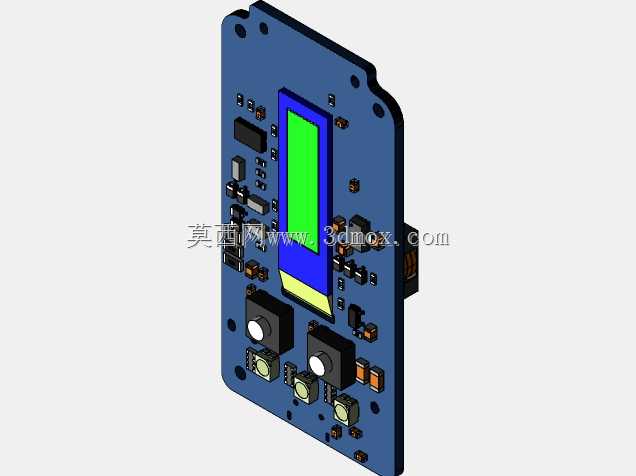

这款控制板是面向便携雾化类消费电子开发的核心承载部件，主要适配小型手持式电子雾化设备的整机装配需求，在实际应用中承担设备供电管控、功率输出调节、工作状态可视化反馈的核心作用，是整机构成里连接供电单元、雾化组件、操作按键的核心枢纽。从实际使用场景来看，这类控制板需要适配手持设备紧凑的内部空间，同时满足日常携带过程中的抗振动、接插可靠性要求，所有板载元件的布局都经过空间适配校核，避免和设备外壳、电池仓、雾化仓结构产生装配干涉。板载集成的0.86英寸OLED显示屏，主要用于实时输出设备剩余电量、当前输出功率、抽吸计数、工作模式等状态信息，相比无屏的同类控制方案，能让使用者直观掌握设备运行状态，减少误操作概率。设计过程中优先考虑了板载元件的排布合理性，供电输入触点、输出触点分别布置在板体两端，对应设备内部电池正负极、雾化组件的接插位置，缩短大电流走线路径，降低线路损耗；操作按键布置在板体靠近设备外壳按键孔的一侧，按键的按压行程和外壳按键的凸台高度做了匹配，保证按压手感清晰无卡滞；Type-C充电接口布置在板体端部边缘，对应设备外壳的充电开口位置，接口的插拔受力方向和板体安装固定方向做了结构强化，避免反复插拔导致接口焊盘脱落。板体四角设置了金属化安装孔，孔径和安装柱的尺寸做了公差匹配，装配时可以通过螺丝或者热熔柱将板体可靠固定在设备内壳的定位柱上，安装孔周边预留了足够的安全间隙，避免螺丝装配时刮擦周边元件造成短路。板上的阻容元件、功率管、电感等器件都按照电气性能要求做了分区排布，功率器件靠近板体边缘布置，便于工作时的热量通过板体和周边空气散出，敏感信号线路远离大电流走线区域，减少工作过程中的信号干扰，保证显示数据稳定、输出功率精准。整体板型为长条形结构，边缘做了圆角处理，避免装配时板边锐角划伤设备内部的导线或者绝缘层，板厚采用常规消费电子PCB的通用厚度，适配常规SMT贴片加工工艺，所有元件的封装都选用通用量产型号，便于批量生产时的物料采购和贴片加工，不需要特殊工艺就能完成整板的生产制造。
