法兰安装式阀杆密封填料函结构

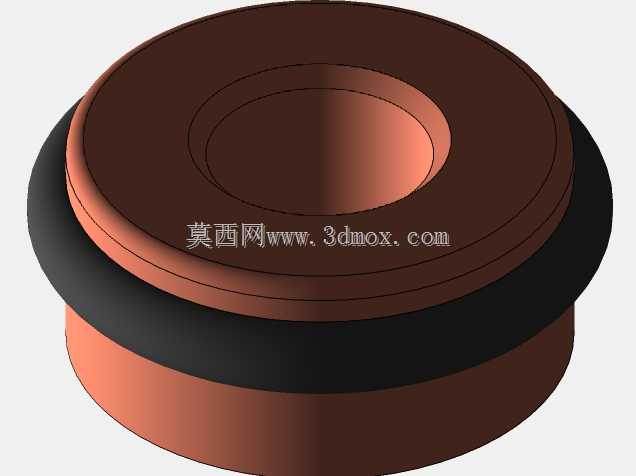

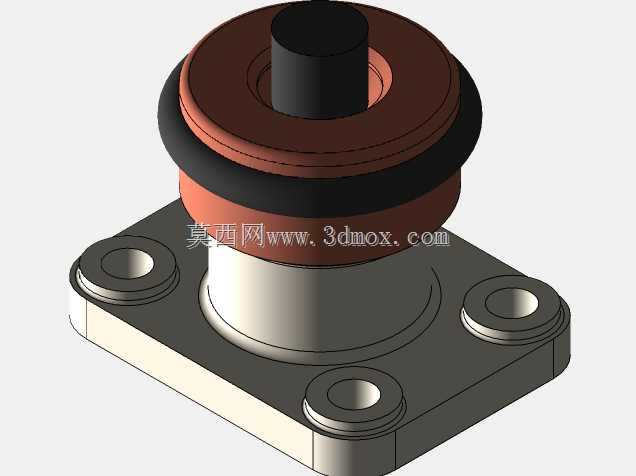

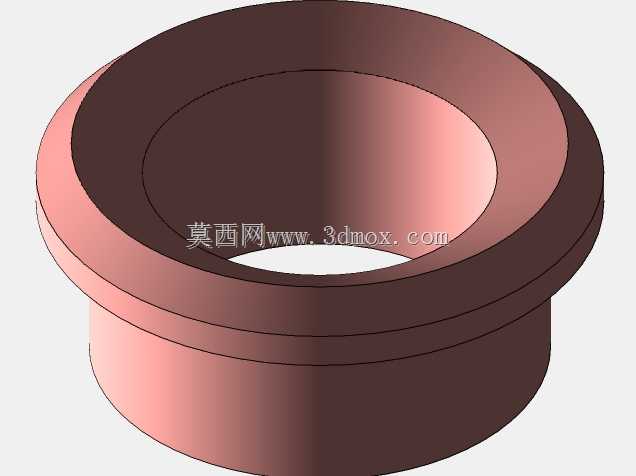

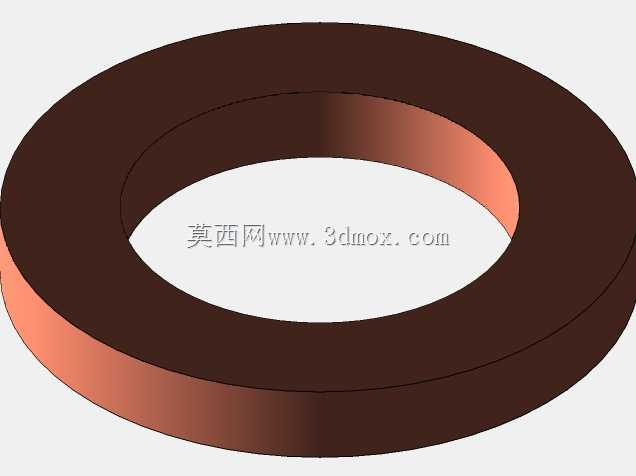

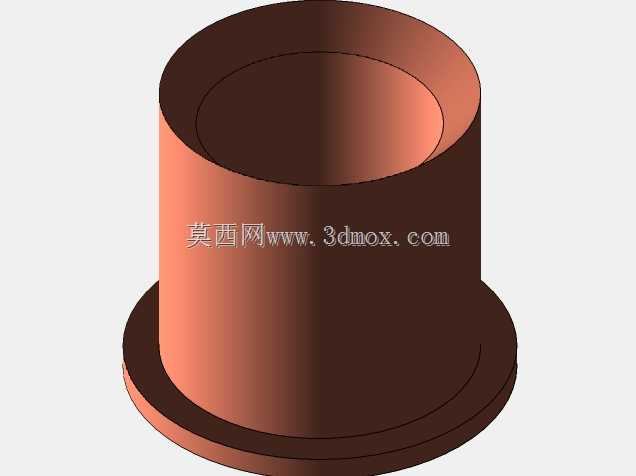

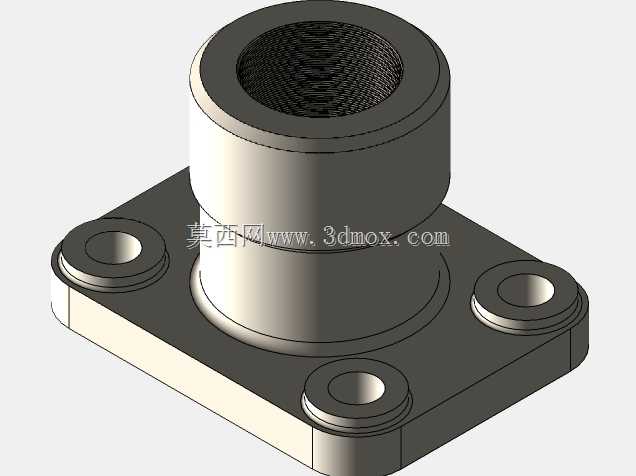

这款填料函主要应用在工业管路截断、调节类阀门的阀杆穿腔位置，解决阀杆做回转、升降往复动作时，阀腔内部带压介质沿阀杆配合间隙向外泄漏的问题，在化工流体输送、市政给排水、油气储运管线的手动、气动、电动截止阀、调节阀、闸阀上都能见到这类密封结构的身影。从实际使用场景来看，填料函是阀门动密封的核心承载部件，它既要给填料提供稳定的压缩容腔，又要为阀杆提供居中的径向支撑，避免阀杆动作过程中出现偏摆导致填料受力不均，出现局部过度磨损引发密封失效。设计这款结构时，首先要匹配对应通径阀门的阀杆直径，确定填料腔的内径尺寸，预留足够的填料装填空间，通常会根据阀门的公称压力等级选择3-5层填料叠装，配合压盖的逐步压紧力让填料产生径向形变，紧密贴合阀杆外壁与填料函内壁，实现密封效果。底部的方形法兰安装边是整个部件的安装基准，四个角的沉头安装孔位置需要和阀盖顶部的安装螺孔严格对中，安装孔的沉孔深度要适配内六角螺栓的头部高度，保证螺栓锁紧后头部不高出法兰平面，避免和上部的阀杆驱动部件产生运动干涉。法兰与阀盖贴合的端面需要加工足够的平面度，通常会在端面预留密封垫片的放置槽，防止介质从填料函与阀盖的结合面处渗漏。上部的多层环形结构分别对应填料压盖、密封圈的限位台阶，不同直径的台阶同轴度公差需要控制在0.02mm以内，保证压盖压紧填料时受力均匀，不会出现偏斜压偏填料的问题。中间的金属筒体是填料的主要容纳腔，内壁的粗糙度要控制在Ra1.6以下，减少填料受压形变时的摩擦阻力，同时避免内壁的加工划痕成为介质渗漏的通道。顶部穿出的阀杆配合段需要和填料腔保持同轴，给阀杆提供稳定的径向支撑，抵消阀杆动作时产生的径向载荷，减少填料受到的侧向挤压力，延长填料的使用寿命。在实际选型适配时，需要先确认安装法兰的中心距尺寸、阀杆的运动行程、填料腔的深度是否匹配现有阀门的改造或装配需求，法兰的厚度要满足公称压力下的强度要求，避免带压状态下法兰出现形变导致密封失效。
