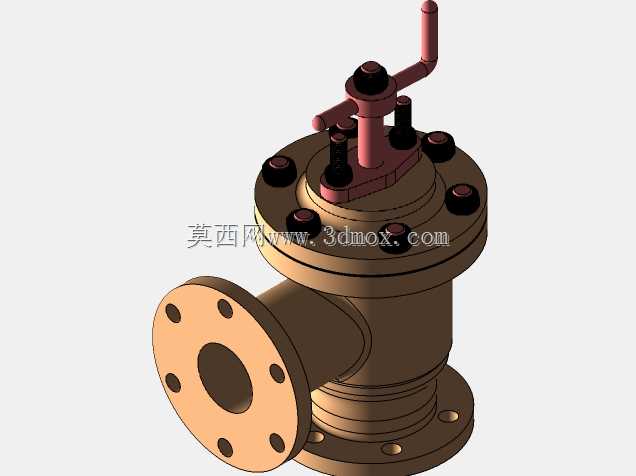

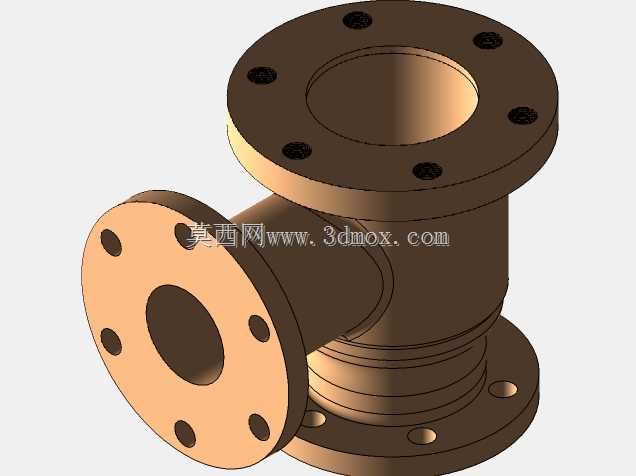

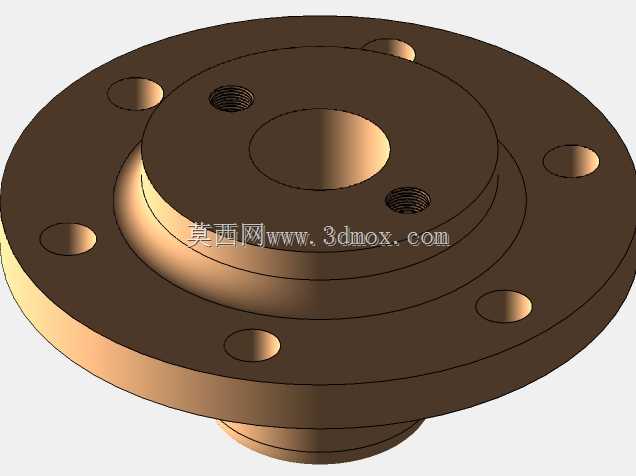

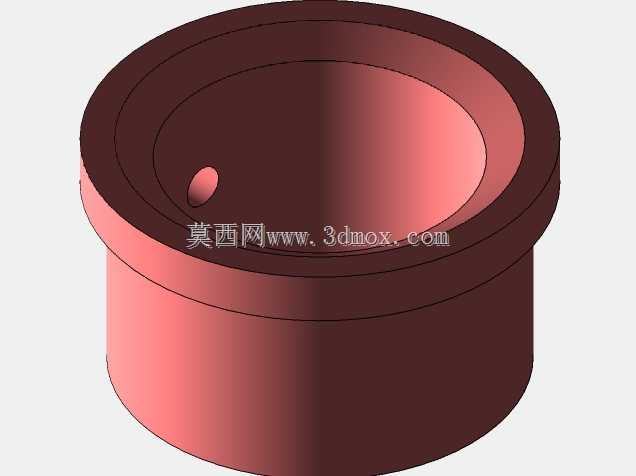

角式法兰连接高压截止调节阀结构

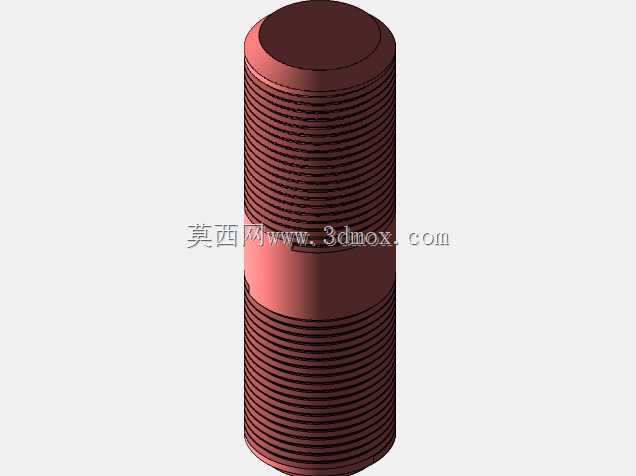

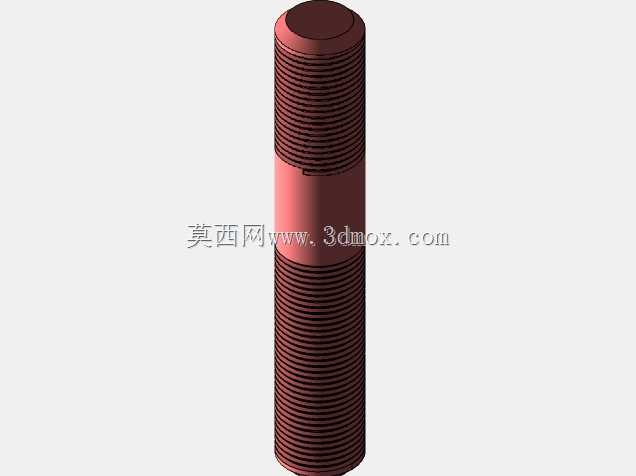

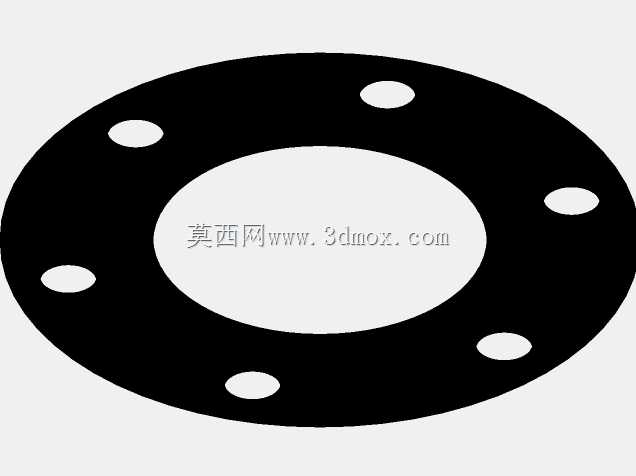

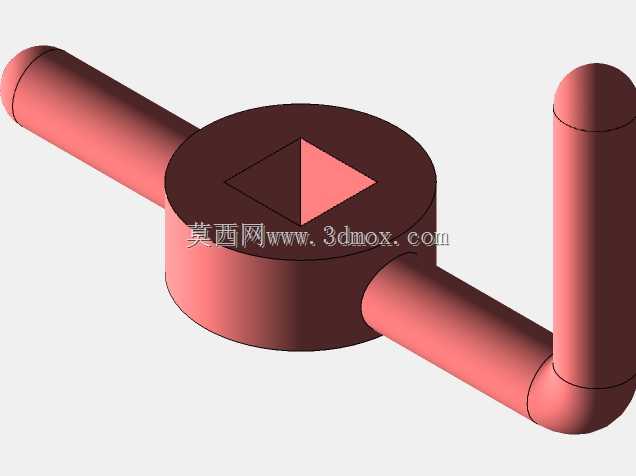

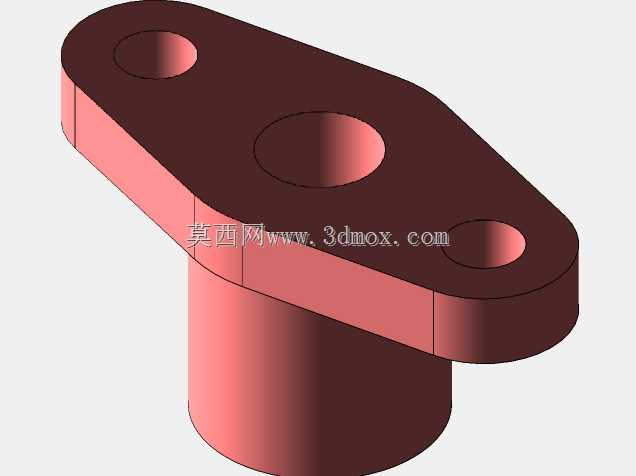

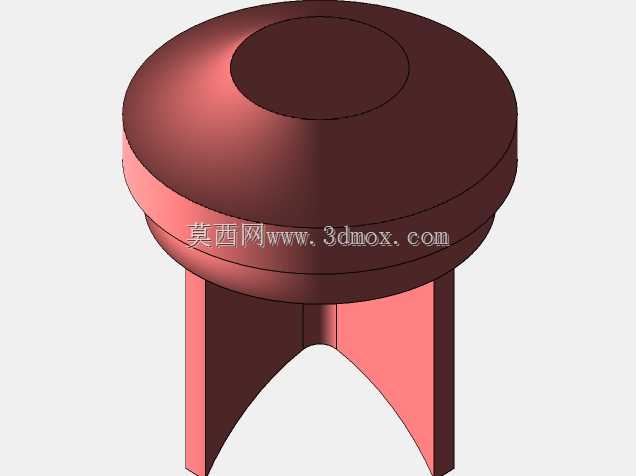

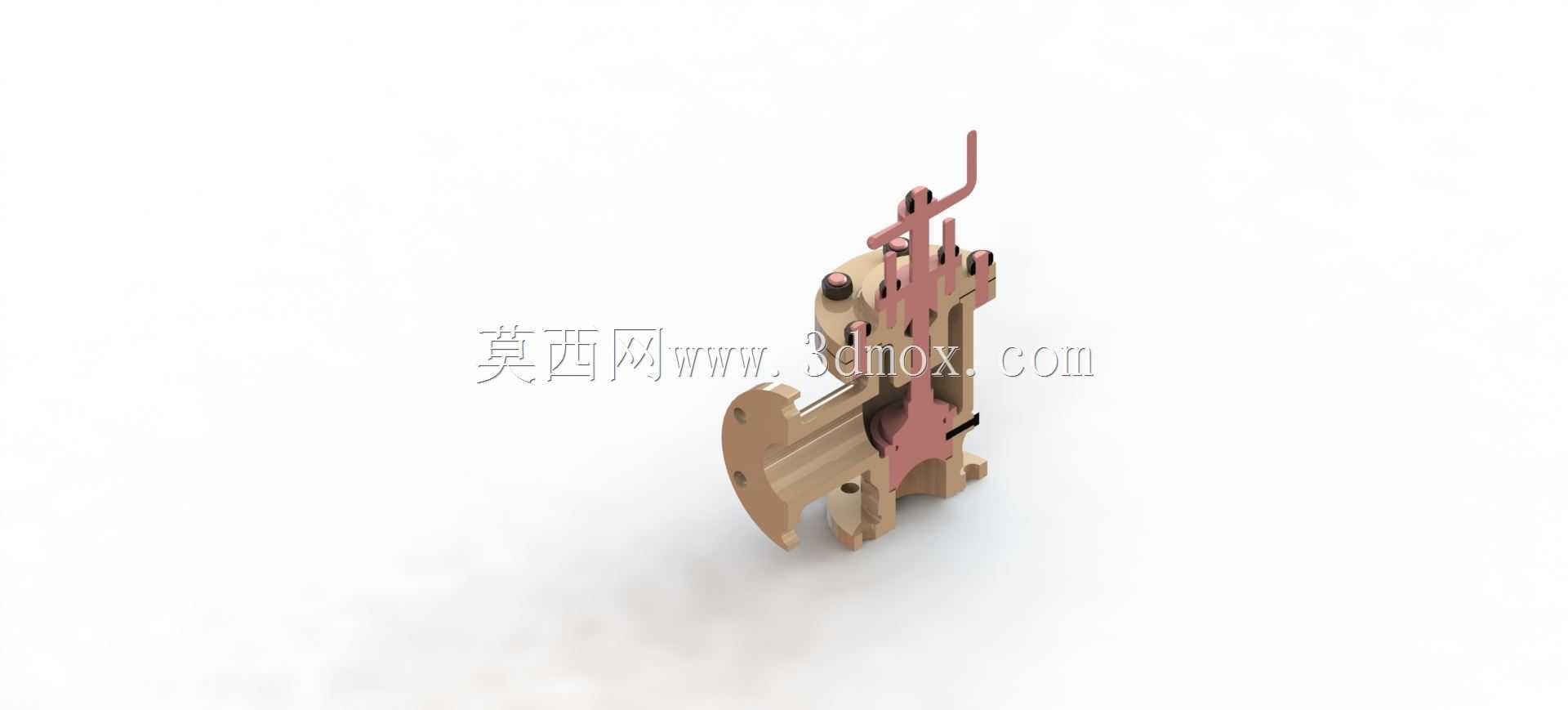

该角式结构阀门主要应用于石油炼化、化工合成、高压流体输送等工业管路系统中，承担管路介质截断、流量调节、压力管控的核心作用，适配水、蒸汽、油品及部分弱腐蚀性化工介质的输送工况，尤其适合管路走向呈90度转折的安装场景，可减少管路弯头配置，降低系统整体流阻与泄漏点位。从功能特性来看，该阀采用顶部手轮操纵结构，通过阀杆升降带动内部阀芯做直线位移，实现阀口开度的精准控制，阀盖部位配置多组螺栓紧固密封结构，可耐受较高的管路工作压力，避免高压工况下出现阀盖外漏问题；侧部与底部均采用法兰连接接口，法兰端面加工有标准密封水线，可适配同压力等级的管路法兰配对安装，连接刚性强，密封可靠性高，日常检修维护时拆装便捷。设计过程中优先考虑了高压工况下的结构强度需求，阀体采用整体式铸造流道结构，流道转角处做圆弧过渡处理，减少介质流经时的紊流与冲蚀，延长阀体使用寿命；阀杆部位设置多级填料密封腔，可通过填料压盖的螺栓调节填料压紧量，补偿长期使用产生的填料磨损，降低阀杆处的外漏风险；顶部操作手轮的力臂经过匹配计算，在额定工作压力下操作人员无需借助额外加力杆即可完成启闭操作，操作力矩符合通用工业阀门的操作力设计规范。安装边界方面，底部法兰为垂直向下的管路接口，侧部法兰为水平方向的管路接口，两个接口的法兰端面垂直度公差控制在机械行业标准允许范围内，可避免安装时出现法兰密封面偏斜导致的密封失效；阀体整体外形无突出的尖锐结构，安装时所需的侧向操作空间可覆盖常规工业管廊、设备旁通管路的布置要求，手轮顶部距离阀体底部的安装高度适配常规管路的操作高度需求，无需额外设置操作平台即可完成日常启闭调节作业。建模过程中完整还原了阀体的壁厚分布、法兰螺栓孔的位置度、阀杆与手轮的连接结构、阀盖紧固螺栓的排布细节，所有配合部位的尺寸均按照通用工业阀门的设计规范进行匹配，可直接用于管路系统的布置校核、阀门选型的结构参考，也可作为同类角式高压阀门改型设计的基础建模参考，帮助设计人员快速完成同类型产品的结构迭代与干涉校验。
