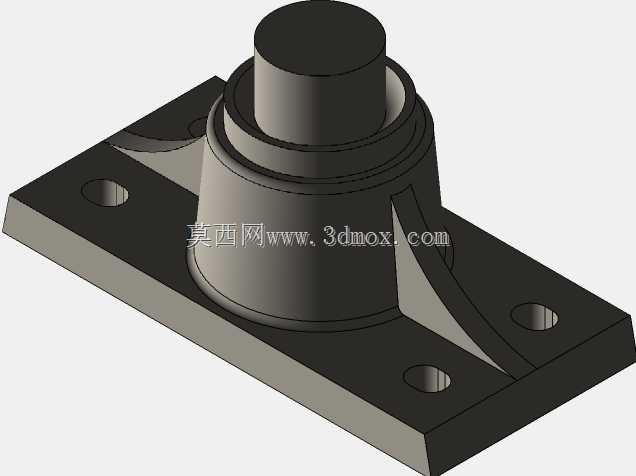

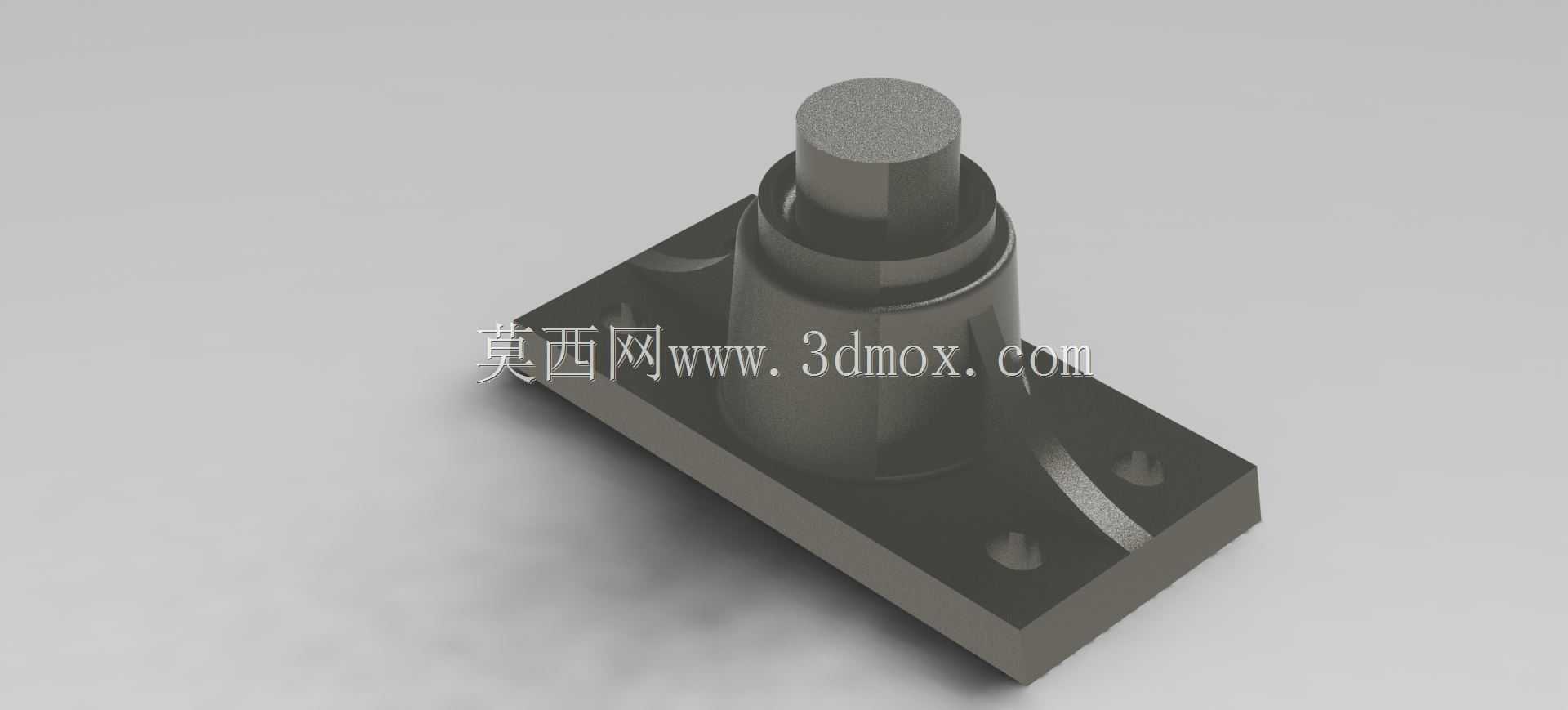

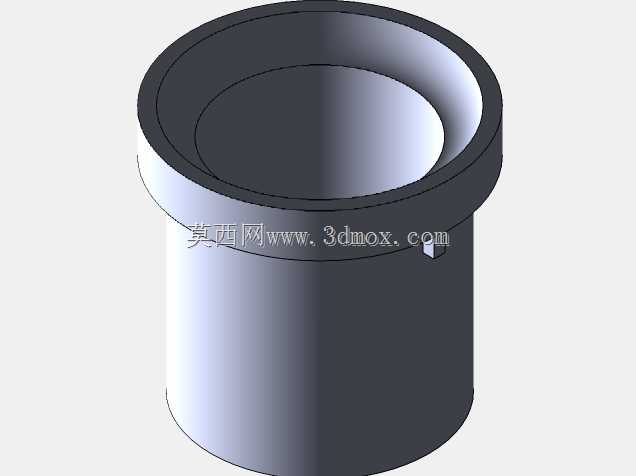

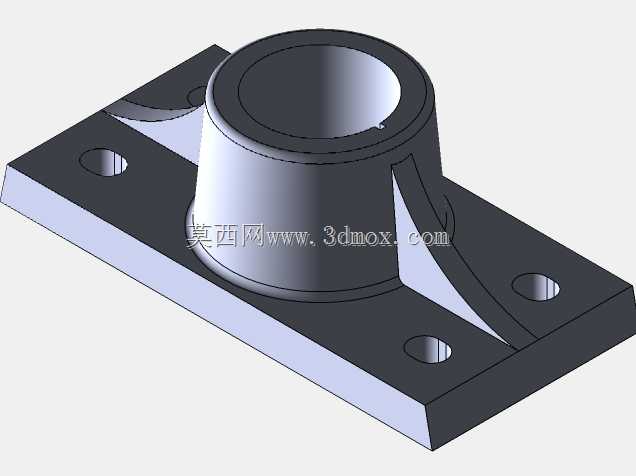

带方形安装底座的阶梯式枢轴结构件

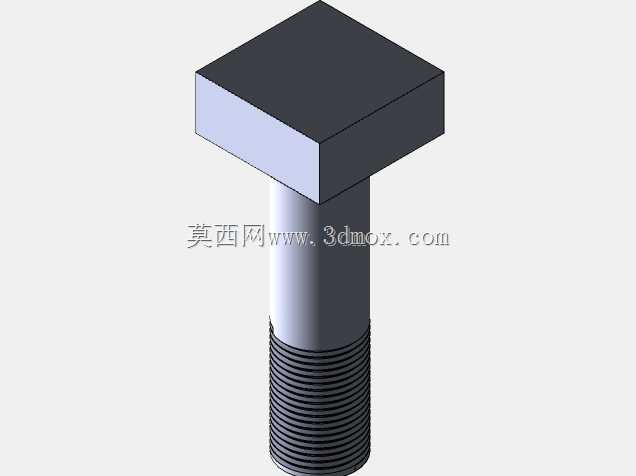

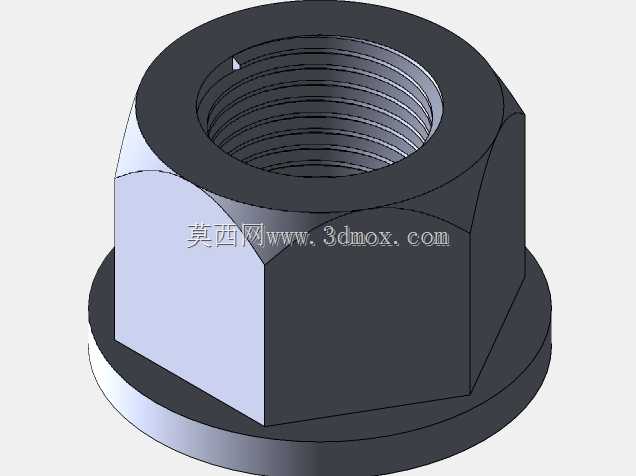

这类带方形安装底座的阶梯式枢轴，常应用在需要定轴摆动、往复回转的机构中，比如轻工输送线的摆臂铰接位、小型工装夹具的翻转支点、农用机具的连杆联动节点，承担铰接支撑、传递回转力矩、限制径向窜动的作用，区别于光轴类零件，它自带一体式安装底座，不需要额外配置轴座、支撑法兰，能减少装配环节的零件数量，降低配合公差累积带来的装配误差。从结构设计来看，底座采用方形带安装沉孔的形式，四个沉孔分布在底座四角，安装时可通过内六角螺栓直接固定在安装基面，沉孔设计能让螺栓头完全埋入底座平面，不会突出表面干涉周边回转部件的运动轨迹，底座与轴身衔接处做了大圆弧过渡，避免直角衔接带来的应力集中问题，在承受交变摆动力矩时，能有效降低衔接处的应力峰值，减少长期使用后的断裂风险。轴身采用多阶梯变径设计，从底座向上依次收窄直径，不同直径的轴段可分别适配不同内径的转动件、轴承、轴套，最顶端的小直径轴段可安装轴向限位挡圈或者锁紧螺母，防止套装在轴上的零件沿轴向脱出，各阶梯轴段的轴肩位置可作为转动件的轴向定位面，装配时不需要额外加装定位套，就能精准控制转动件的安装位置，保证转动件的端面与轴肩贴合，避免运转时出现轴向窜动。设计这类枢轴时，需要先确认安装基面的螺栓孔位分布，匹配底座四个安装孔的中心距，保证安装时螺栓能顺利穿入，同时要核算底座厚度，确保螺栓拧入基面后，底座与基面完全贴合，不会出现翘曲；轴身各段的直径要匹配适配的轴承内径、转动件的安装孔公差，通常与轴承配合的轴段采用k6公差，与普通转动件间隙配合的轴段采用h7公差，兼顾装配便利性与运转稳定性。安装边界方面，方形底座的对角线尺寸要小于安装区域的可用平面尺寸，避免底座边缘超出安装基面造成固定不稳，轴身的总高度要根据套装零件的总厚度确定，预留出锁紧件的安装空间，同时要保证轴身最外端与周边固定结构的安全间隙，避免摆动过程中发生碰撞，轴身与底座的垂直度公差要控制在0.02mm以内，防止转动件安装后出现偏摆，加剧运转过程中的磨损。这类一体式枢轴相比分体式轴与轴座的组合，整体刚性更好，在承受径向载荷时不会出现轴与座之间的配合松动，适合中低转速、中等载荷的铰接工况，日常维护时只需要在轴段配合位置定期加注润滑脂，就能保证转动顺畅，减少配合面的磨损。
