铰接式传动连接杆结构设计

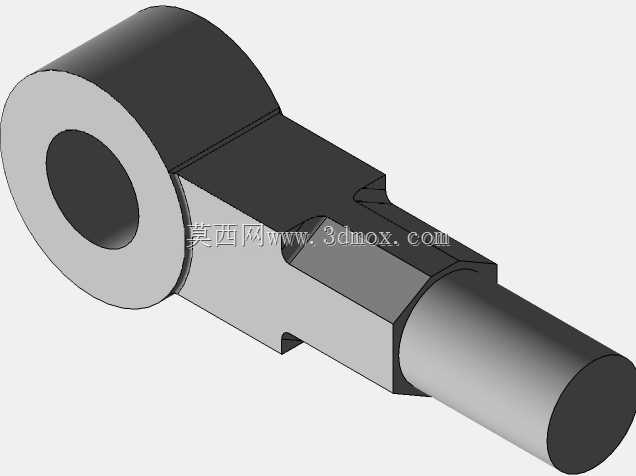

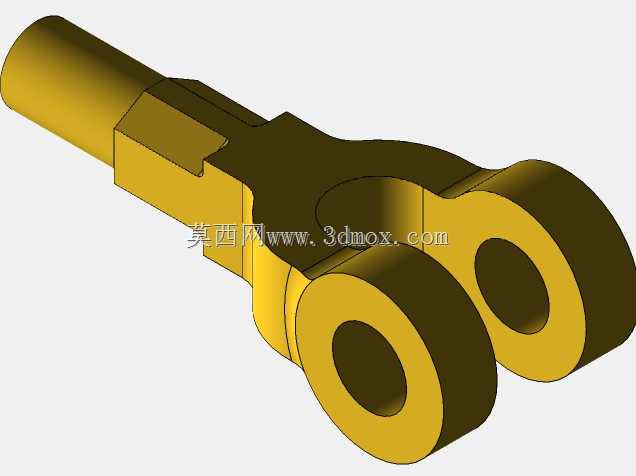

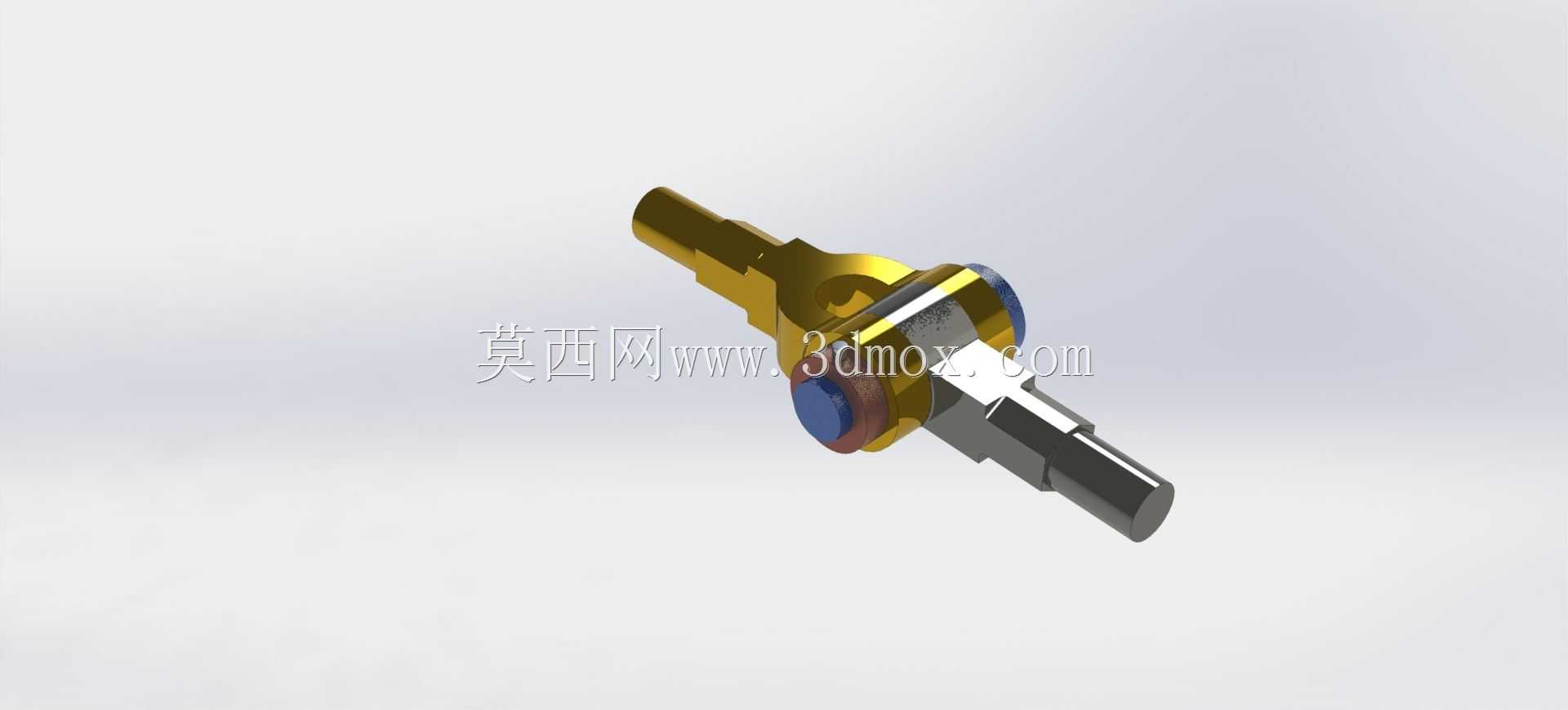

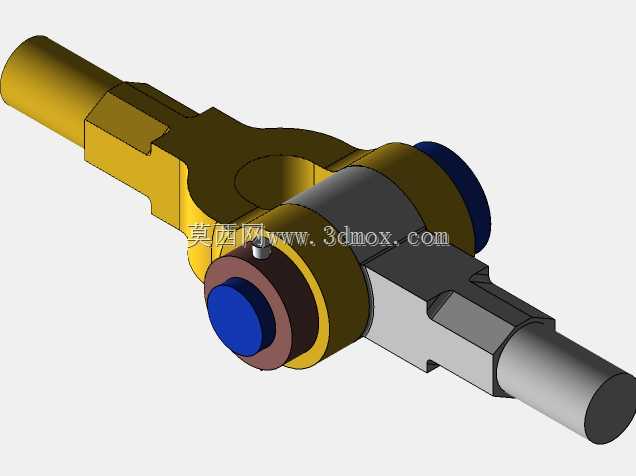

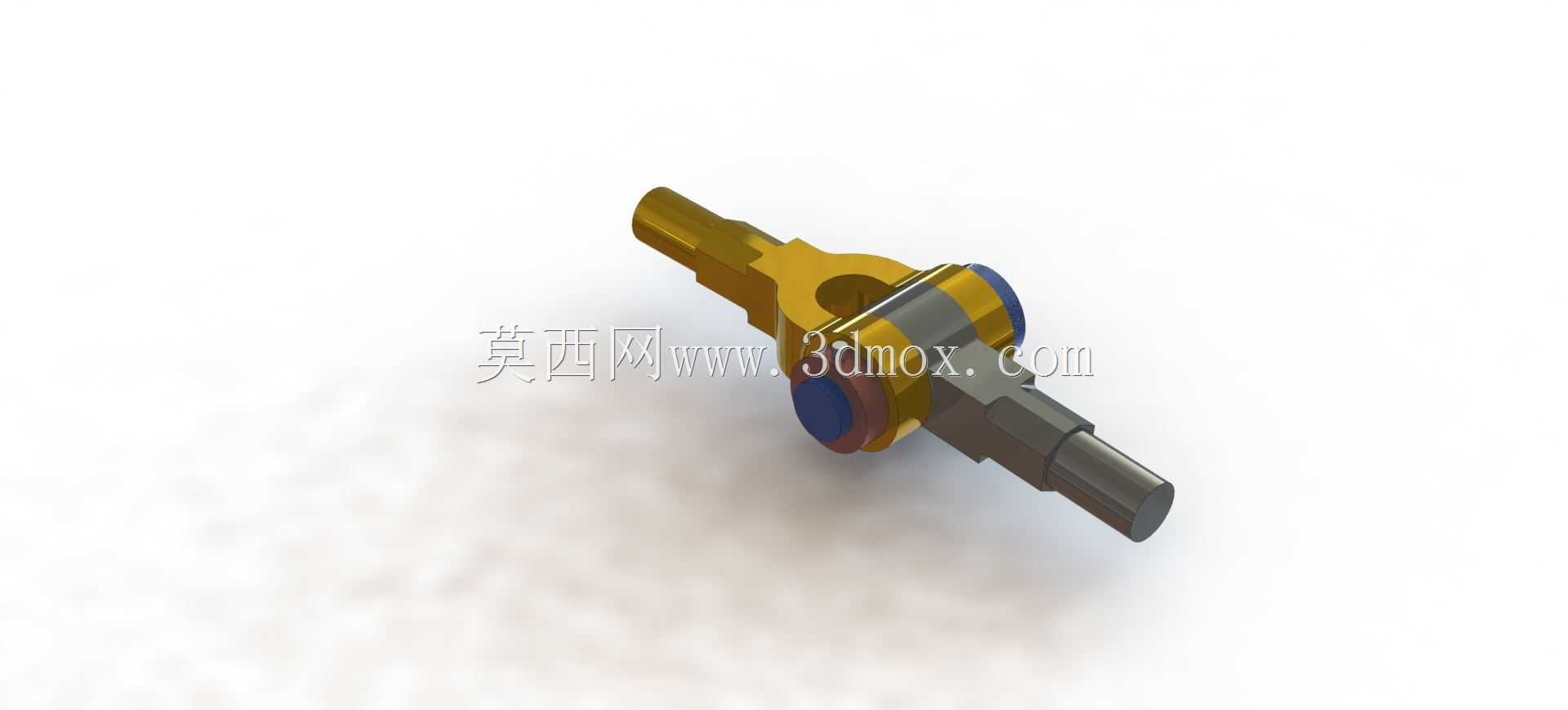

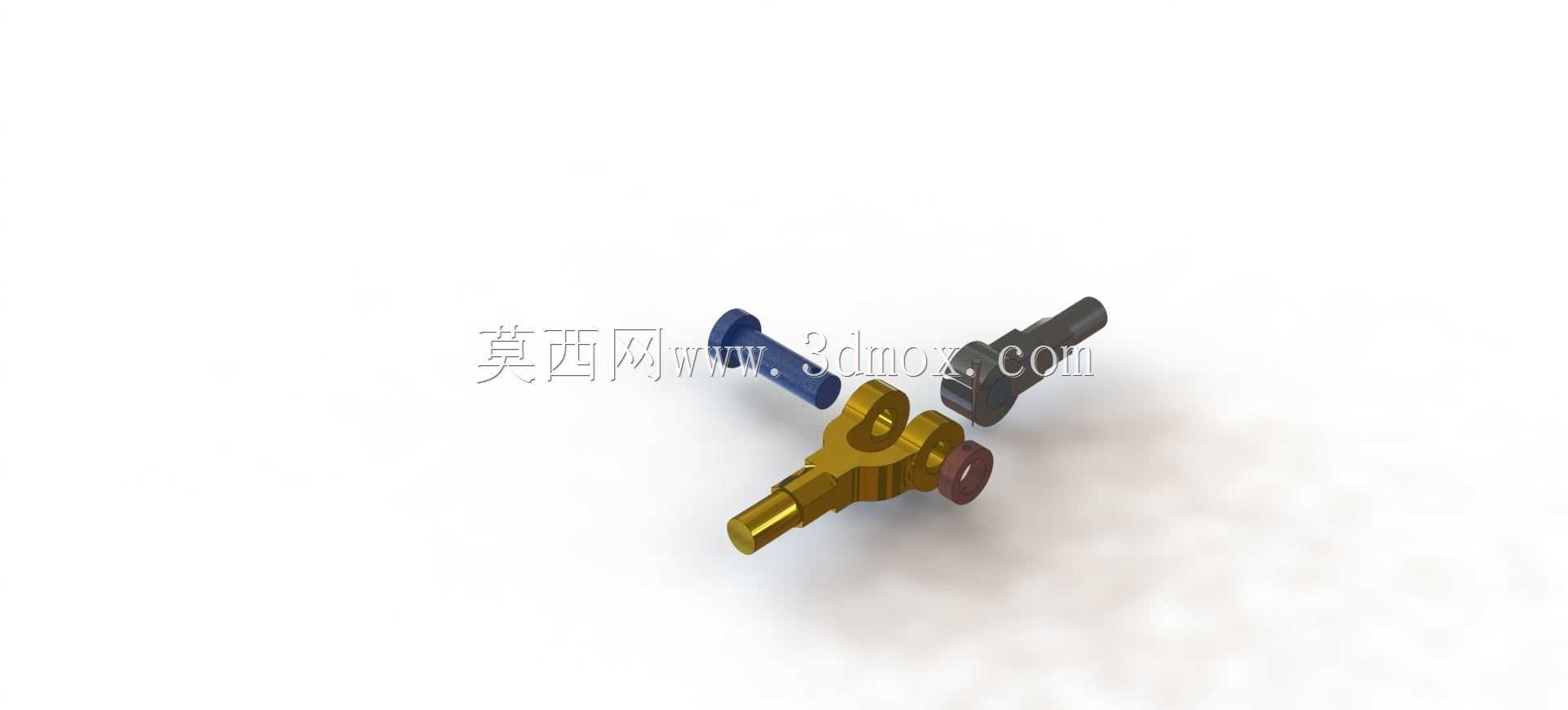

这类带铰接端的连接杆，在各类需要往复运动传递、角度补偿的机械结构中应用十分广泛，小到自动化生产线的连杆机构、气动元件配套传动组件，大到工程机械的操纵连杆、农用设备的调节杆件，都能见到同结构产品的身影。它的核心作用是在两个存在相对角度变化的安装点位之间传递推拉力，同时通过端部的铰接结构抵消安装误差、补偿运动过程中的角度偏移，避免刚性连接带来的卡滞、应力集中问题。从结构设计来看，杆身采用变径轴段设计，一端为光轴插接端，可直接插入配套的安装孔位做轴向定位，配合卡簧或者锁紧销完成轴向固定；另一端为铰接耳座结构，内置自润滑衬套，通过销轴与被连接件完成铰接，铰接部位的衬套可降低转动过程中的磨损，延长部件使用寿命，同时预留了润滑脂加注的间隙，方便日常维护时补充润滑介质。设计过程中首先要确认两端安装点的中心距公差，这一尺寸直接决定传动行程的准确性，通常中心距公差控制在±0.1mm范围内，可满足绝大多数通用传动场景的精度要求；杆身的直径选取需要匹配传递的额定载荷，按照材料的许用剪切应力、弯曲应力核算杆身最小截面尺寸，避免大载荷下出现杆身弯曲变形、断裂的问题。铰接端的耳座宽度需要匹配被连接件的安装间隙，销轴孔的同轴度公差要控制在0.05mm以内，防止销轴安装后出现别劲、转动不畅的问题；插接端的轴径公差选取h7级，可与常规的H7级安装孔形成间隙配合，既保证安装便捷性，又不会出现过大的旷量影响传动精度。安装边界方面，需要预留铰接端的转动空间，确保杆件在全行程摆动过程中不会与周边的机架、其他部件发生干涉，铰接部位的销轴安装后要做好轴向防脱，可采用开口销、轴端挡圈等结构，避免设备运行过程中销轴脱出引发传动失效。杆身表面可根据使用场景做发黑、镀锌处理，在潮湿、多粉尘的工况下提升防锈、耐磨性能，铰接衬套优先选用铜基石墨自润滑材质，可在无频繁加注润滑脂的情况下长期稳定运行，降低设备维护频次。
