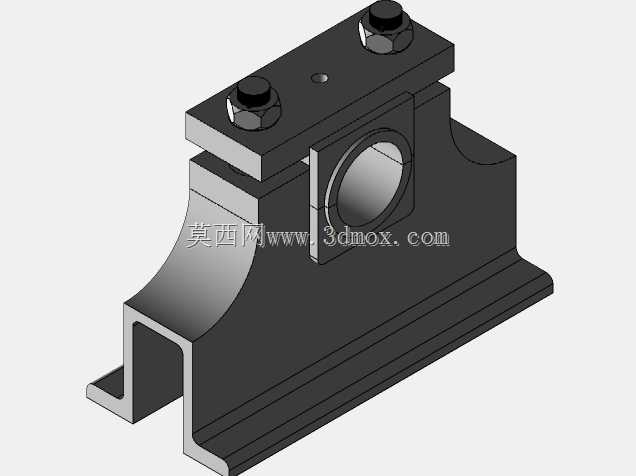

立式带顶装螺栓轴类支撑固定座结构

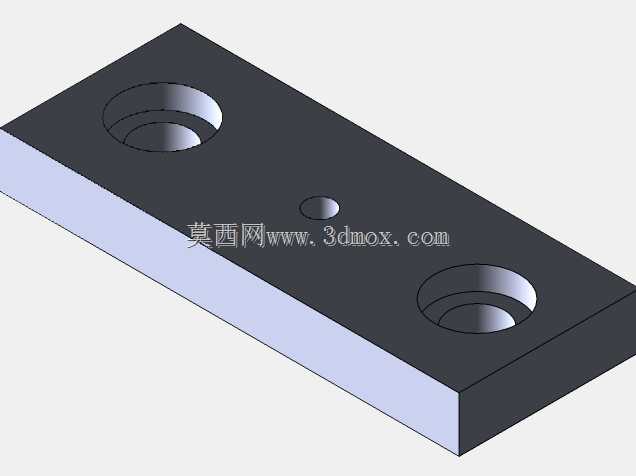

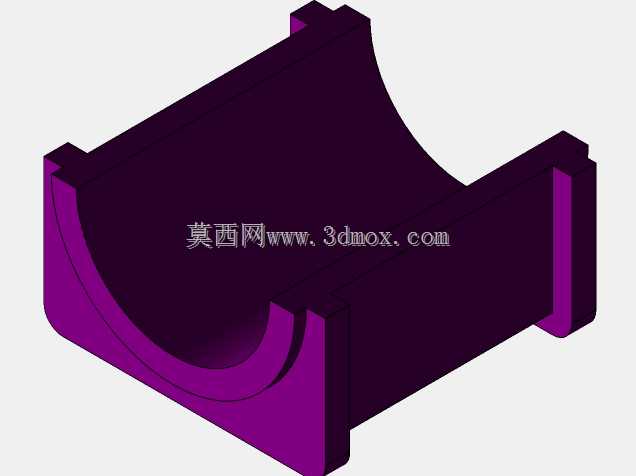

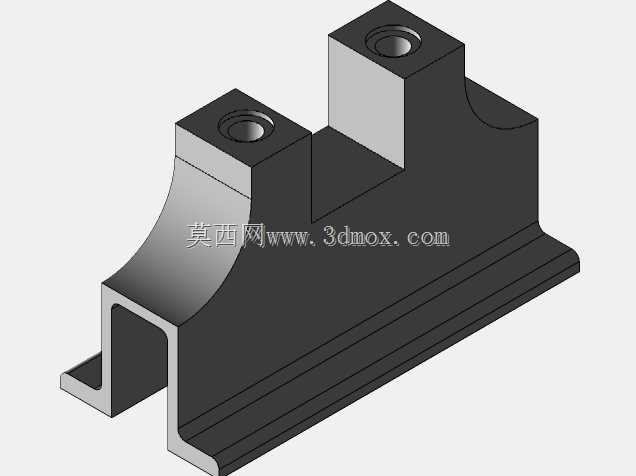

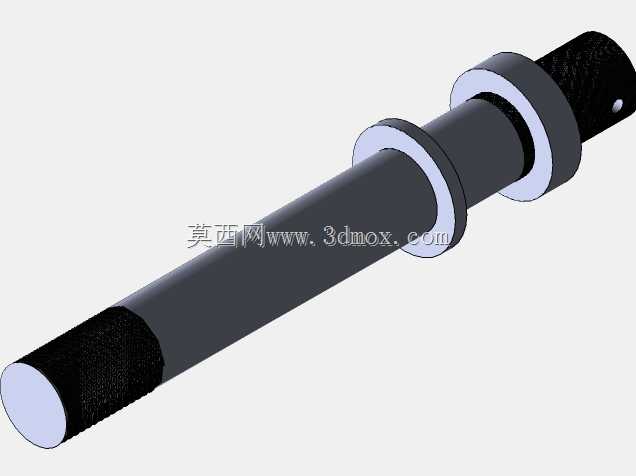

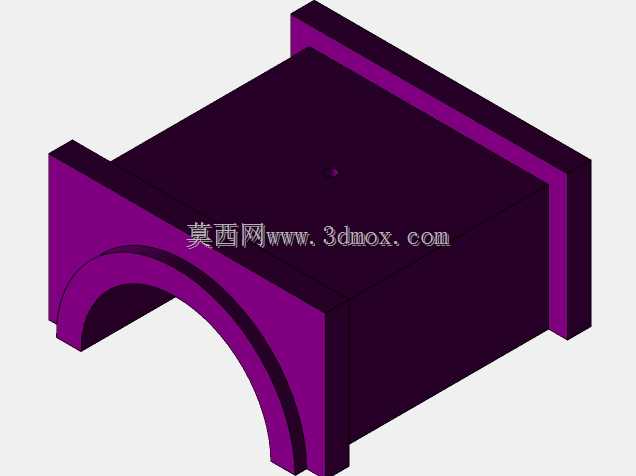

这类立式支撑固定座多应用在轻工输送线、小型专用机床辅机、非标自动化检测设备的轴系布设环节，核心作用是为水平布置的光轴、导杆提供径向支撑与轴向限位，避免轴件在往复运动或旋转传动过程中出现挠曲变形、径向跳动超差的问题。从结构设计逻辑来看，底座采用燕尾槽式的卡装结构，可直接嵌入设备台面上的配套导轨槽，无需额外加工大面积安装平面，安装时仅需通过侧面的顶紧结构即可完成位置粗调，适配现场快速改线、工位调整的需求。顶部设置的两个内六角螺栓为压盖锁紧结构，当轴件穿入中部的安装通孔后，拧紧顶部螺栓即可驱动压盖下压，抱紧穿入的轴件外壁，相比传统侧面顶丝固定的方式，抱紧接触面积更大，锁紧后轴件的抗扭转、抗轴向窜动能力更强，能承受更大的径向负载。中部的支撑立臂做了渐变式的加厚过渡，从底座位置向上延伸至轴孔位置时壁厚逐步增加，既避免了直角连接处的应力集中问题，也在控制整体重量的前提下提升了支撑刚性，在承受轴件传递的径向冲击载荷时，不会出现立臂根部断裂的失效问题。安装边界方面，底座的燕尾槽宽度适配常规工业铝型材的配套槽宽，整体安装高度控制在常规辅机轴系的布设高度区间，轴孔的直径覆盖常用的小直径光轴规格，安装时不需要额外加工转接板，可直接固定在型材框架或钢制安装平台上。实际选型使用时，需要注意轴孔与待支撑轴件的配合公差，若用于旋转轴支撑需预留合适的间隙配合量，若用于固定导杆则可选用过渡配合，搭配顶部锁紧结构实现无间隙固定；底座燕尾槽嵌入安装后，需要在侧面加装定位块承受轴向载荷，避免设备运行过程中支撑座沿导轨方向滑移。这类支撑座的结构没有冗余设计，所有特征都服务于安装便捷性与支撑刚性的平衡，相比一体式铸造成型的轴座，分体压盖的结构更方便后期轴件的拆装维护，不需要将整根轴从设备端拆下即可完成支撑座的更换调整，在中小负载的轴系布局场景中实用性较强。
