带WLAN带阻特性的六角槽UWB单极PCB天线

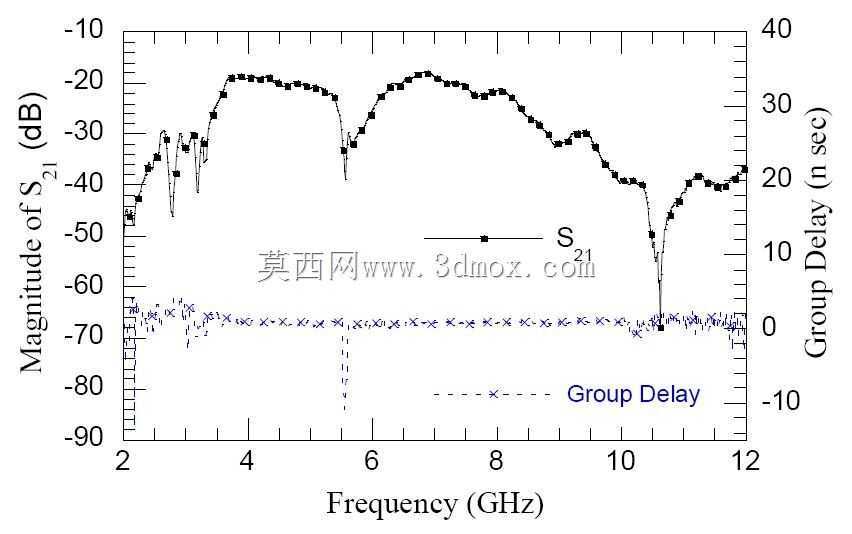

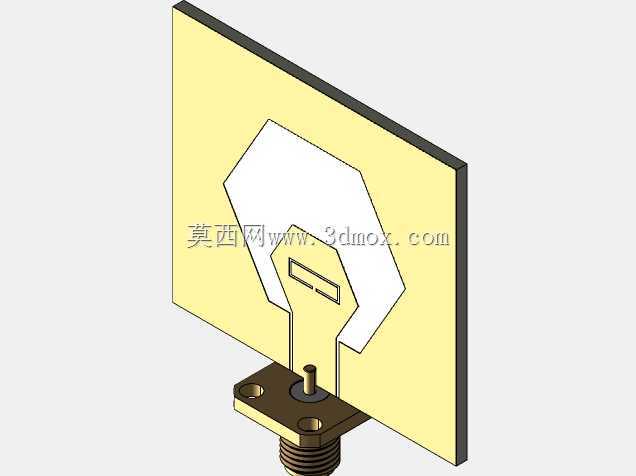

这款PCB天线的设计核心围绕超宽带通信场景的实际需求展开，在室内高精度定位、短距离高速无线传输、物联网节点信号收发等场景中，普通UWB天线容易受到WLAN频段信号的同频干扰，导致定位精度偏移、传输误码率上升，因此在辐射结构上集成带阻滤波特性，无需额外在馈电链路增加滤波元件，就能直接规避对应WLAN工作频段的信号串扰，从辐射端直接滤除干扰频段的响应，降低整机射频链路的元件成本与布线空间占用。天线采用单极辐射结构，基材选用常规FR-4环氧玻纤PCB板材，辐射主体为六边形缝隙开槽结构，开槽轮廓经过参数迭代优化，保证UWB工作频段内的驻波比稳定在可用区间，辐射方向图在水平面上保持良好的全向特性，满足终端设备全方向信号收发的需求。在馈电结构上采用共面波导馈电方式，馈线两侧预留接地铜箔，与底部SMA母座的接地端直接连通，馈电芯线直接延伸至辐射贴片的馈入点，这种馈电结构的阻抗匹配调整难度更低，仅需调整馈线末端的阶梯切角尺寸，就能完成50欧姆阻抗匹配，不需要额外设计匹配网络，降低PCB制版的工艺要求。安装结构部分，天线底部采用标准法兰安装座，法兰上预留两个对称的安装通孔，适配M2规格的固定螺丝，安装座中心为SMA同轴接头的外螺纹段，可直接拧入设备外壳的对应安装孔位，或者通过同轴转接线连接到射频前端电路，安装座与PCB板之间采用焊接固定，保证接地连续性与结构强度，避免振动场景下馈电点接触不良。设计过程中，辐射贴片上的矩形开槽是实现WLAN带阻特性的核心结构，开槽的长度、宽度与位置直接对应阻带的中心频率与阻带带宽，调整开槽尺寸可以精准控制需要滤除的干扰频段，同时不会对UWB工作频段的辐射效率产生明显影响。天线的PCB板整体为矩形轮廓，板厚选用常规1.6mm规格，边缘预留足够的工艺边，适配批量SMT贴片生产的工艺要求，安装法兰的尺寸与常见的外置棒状天线安装座兼容，可直接替换同安装规格的普通单极天线，不需要修改设备外壳的安装开孔尺寸，降低现有设备的升级改造成本。在实际使用中，这款天线可直接集成在定位基站、资产定位标签、高速无线数传终端等设备上，在存在密集WLAN信号的室内场景中，能够有效减少同频干扰带来的信号衰减，保持稳定的信号收发性能，同时PCB结构的天线相比传统金属棒状天线成本更低，批量生产一致性更好，适合大规模物联网部署场景使用。
