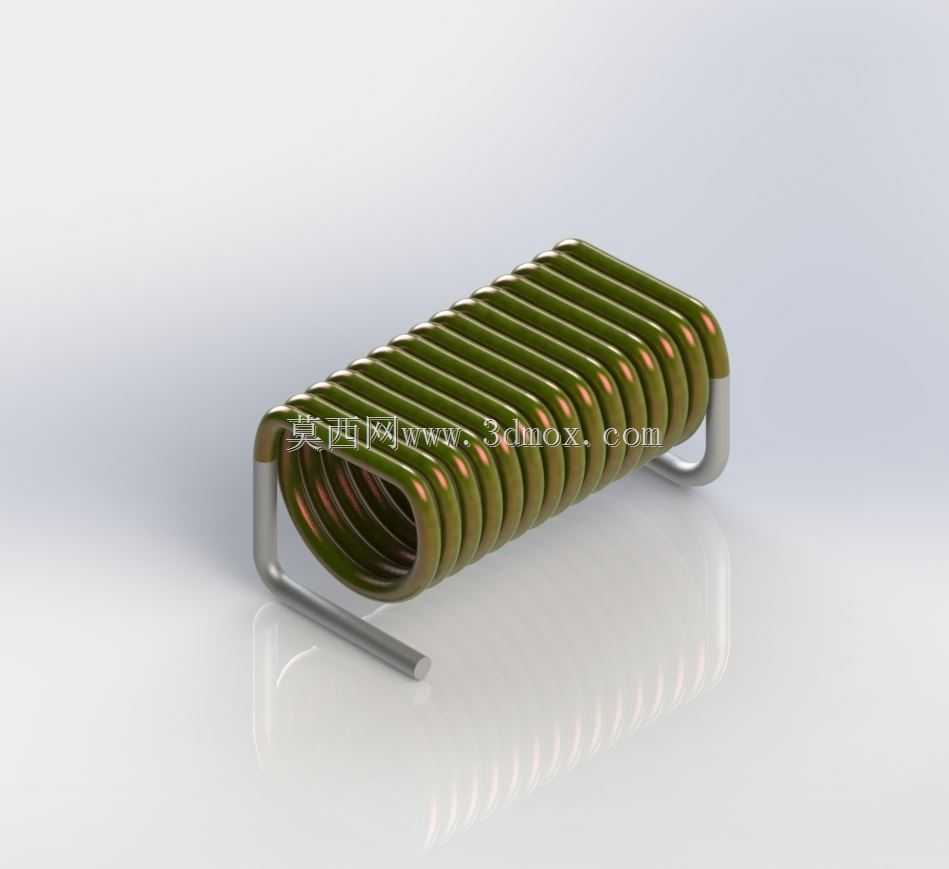

方形D形极高Q值空芯SMT电感器结构

　　这类空芯SMT电感器多用于高频射频电路场景，常见于无线通信终端、射频识别模块、高频信号处理链路中，承担谐振、阻抗匹配、扼流等核心电路功能，相比带磁芯的电感结构，空芯设计不存在磁饱和问题，在高频段能保持稳定的电感量与极低的信号损耗，极高Q值的特性可以有效降低回路的能量损耗，提升选频网络的选频精度，在小功率高频信号传输场景中优势明显。

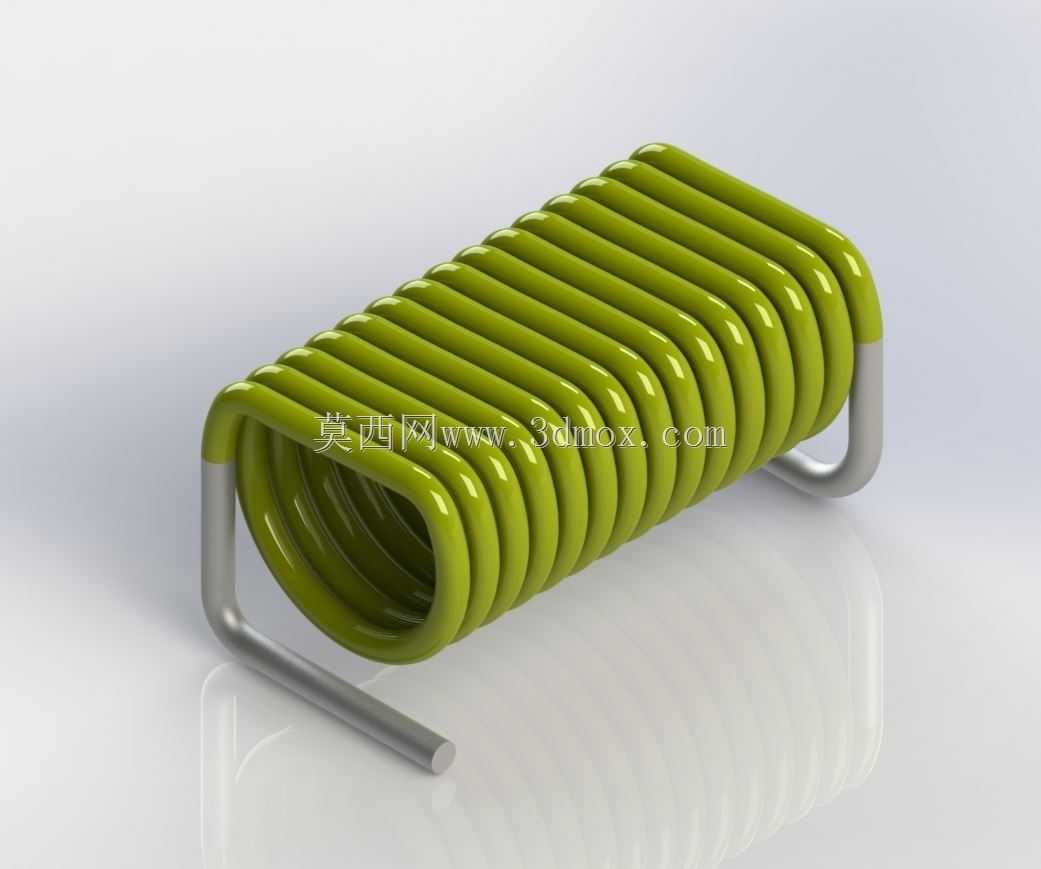

　　从结构设计来看，该电感采用方形（D形）绕制结构，区别于传统圆形空芯线圈，方形轮廓更适配SMT自动化贴装的拾取定位需求，绕制的漆包线采用多层密绕排布，在有限的封装尺寸内可以实现目标电感量，线圈两端的引出端直接弯折形成SMT焊接引脚，引脚的平直度与共面度是设计中需要重点管控的尺寸，直接影响回流焊过程中的焊接良率，引脚表面做了可焊性镀层处理，适配常规无铅回流焊的温度曲线。

　　设计过程中需要先根据目标工作频段、额定电流、电感量公差要求确定线径、绕制匝数、线圈内空尺寸、绕制节距，方形绕制的转角位置需要控制绕制张力，避免漆包线绝缘层破损，同时保证每匝线圈的排布整齐度，减少匝间分布电容，分布电容过大会直接降低电感的自谐振频率，压缩器件的可用工作频段。

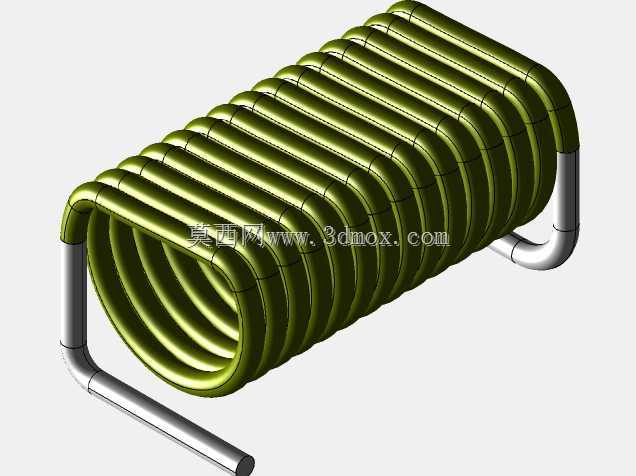

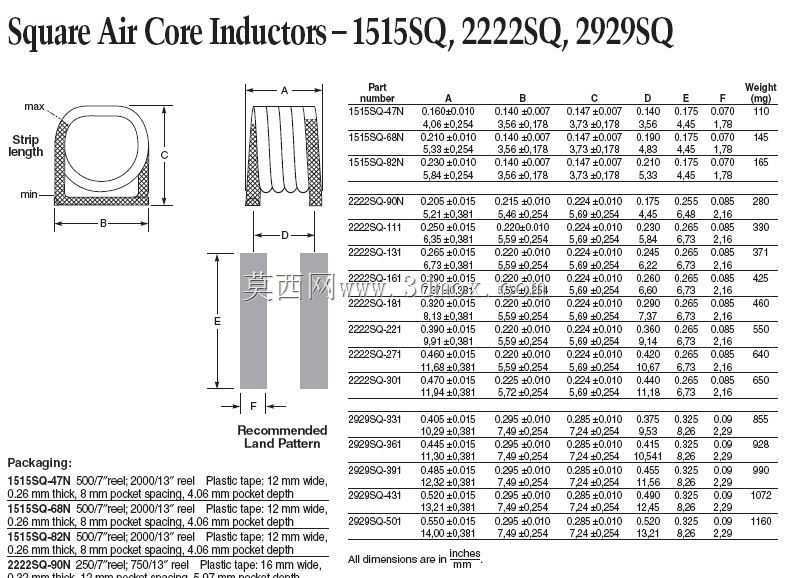

　　安装边界方面，这类电感采用表面贴装方式，焊接在PCB表面时需要在引脚对应的焊盘位置预留足够的焊接面积，焊盘间距需要和引脚成型尺寸匹配，线圈主体下方的PCB区域尽量避免走高频信号线，防止线圈和走线之间产生寄生耦合影响电路性能；布局时需要远离强磁场干扰源，避免外部磁场改变线圈的等效电感参数，同时要考虑器件的高度空间，方形线圈的整体高度低于同参数圆形绕制电感，更适配薄型化的消费类电子终端内部堆叠需求。

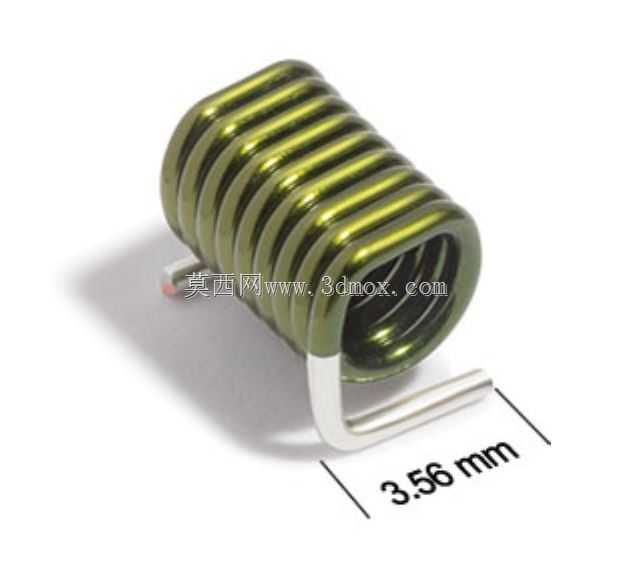

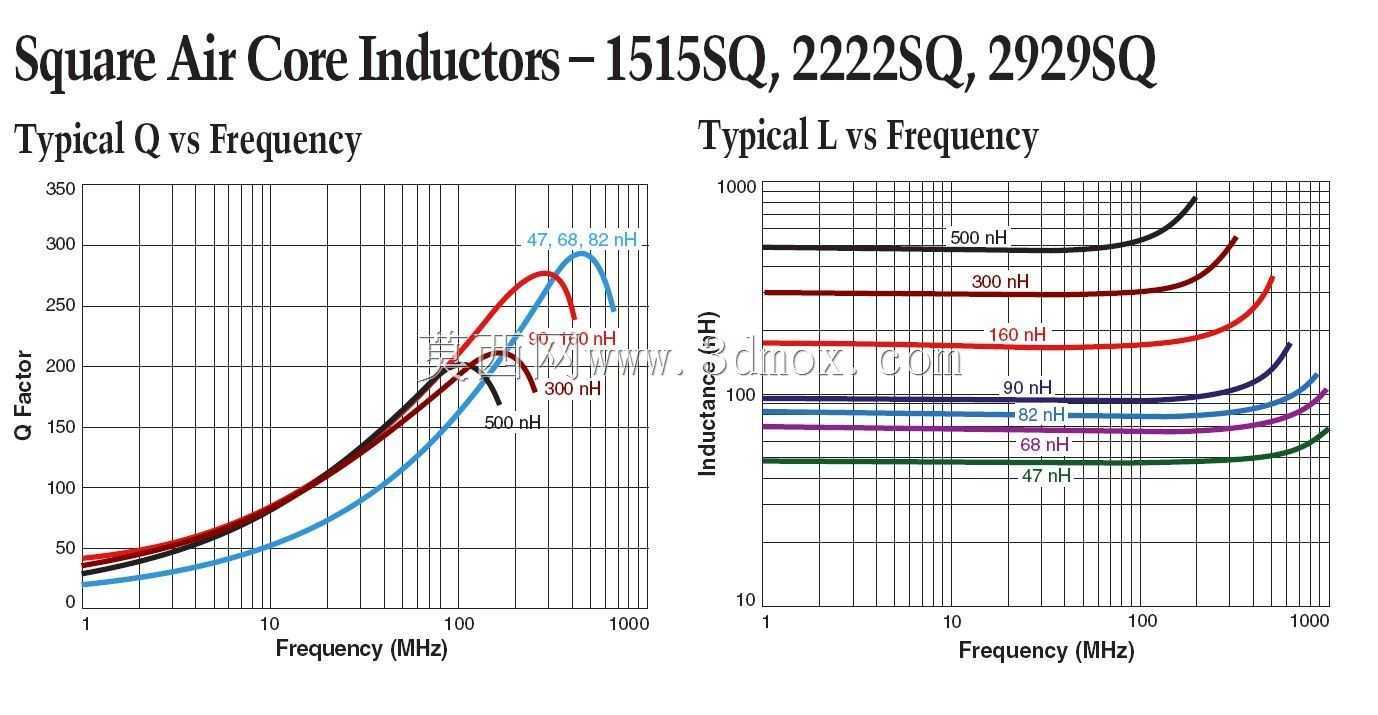

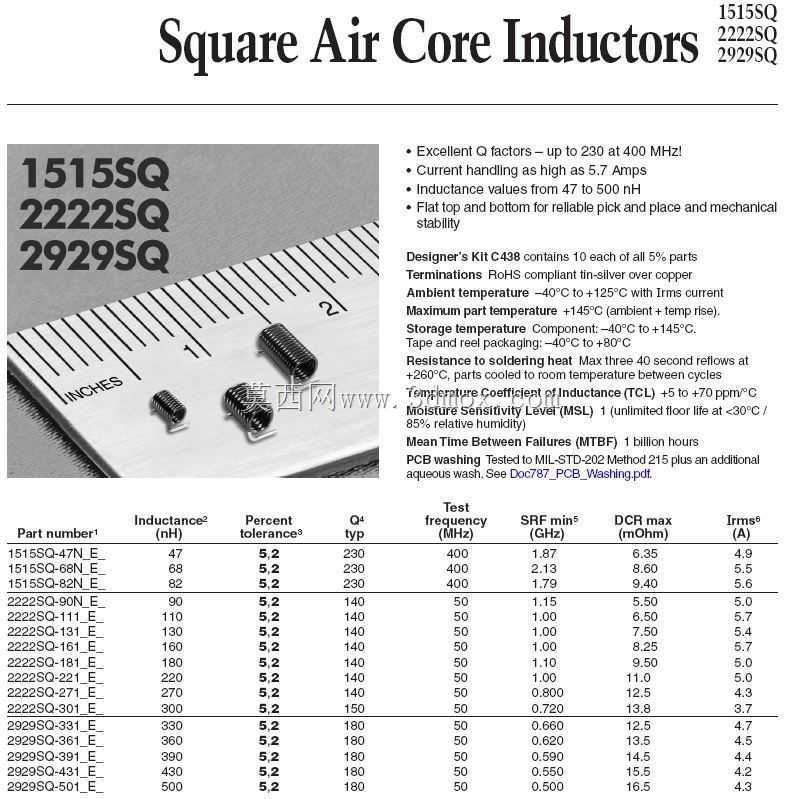

　　在实际选型应用中，这类空芯电感的Q值会随工作频率变化，设计仿真阶段需要结合厂商提供的频率-Q值曲线、电感量频率特性曲线进行链路仿真，不能仅用标称电感值进行计算，否则容易出现实际电路谐振点偏移、插入损耗超标的问题；绕制完成的线圈需要经过浸漆固定处理，避免在运输、贴装、使用过程中出现线圈匝间位移，导致电感量漂移，浸漆材料需要选用高频特性好的绝缘材料，避免引入额外的介质损耗拉低器件整体Q值。
