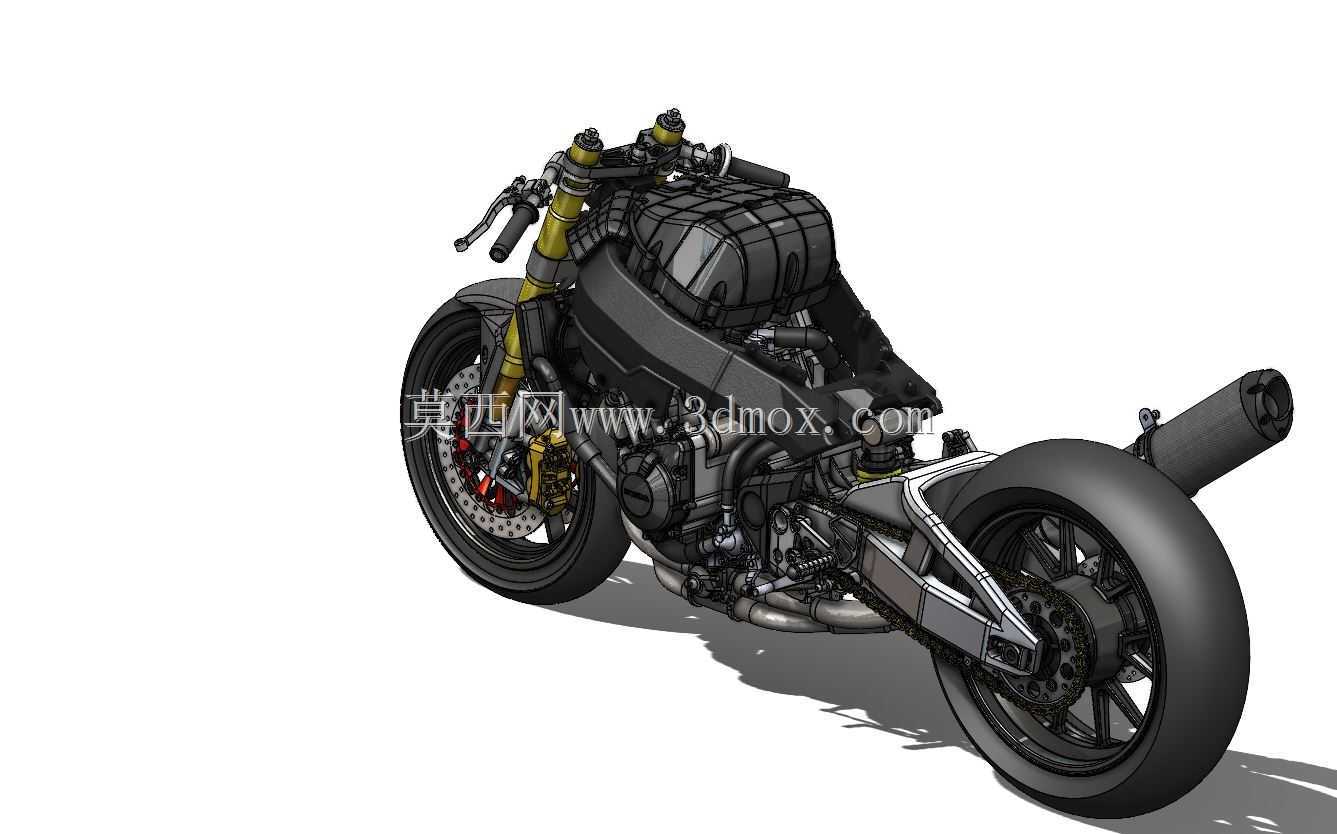

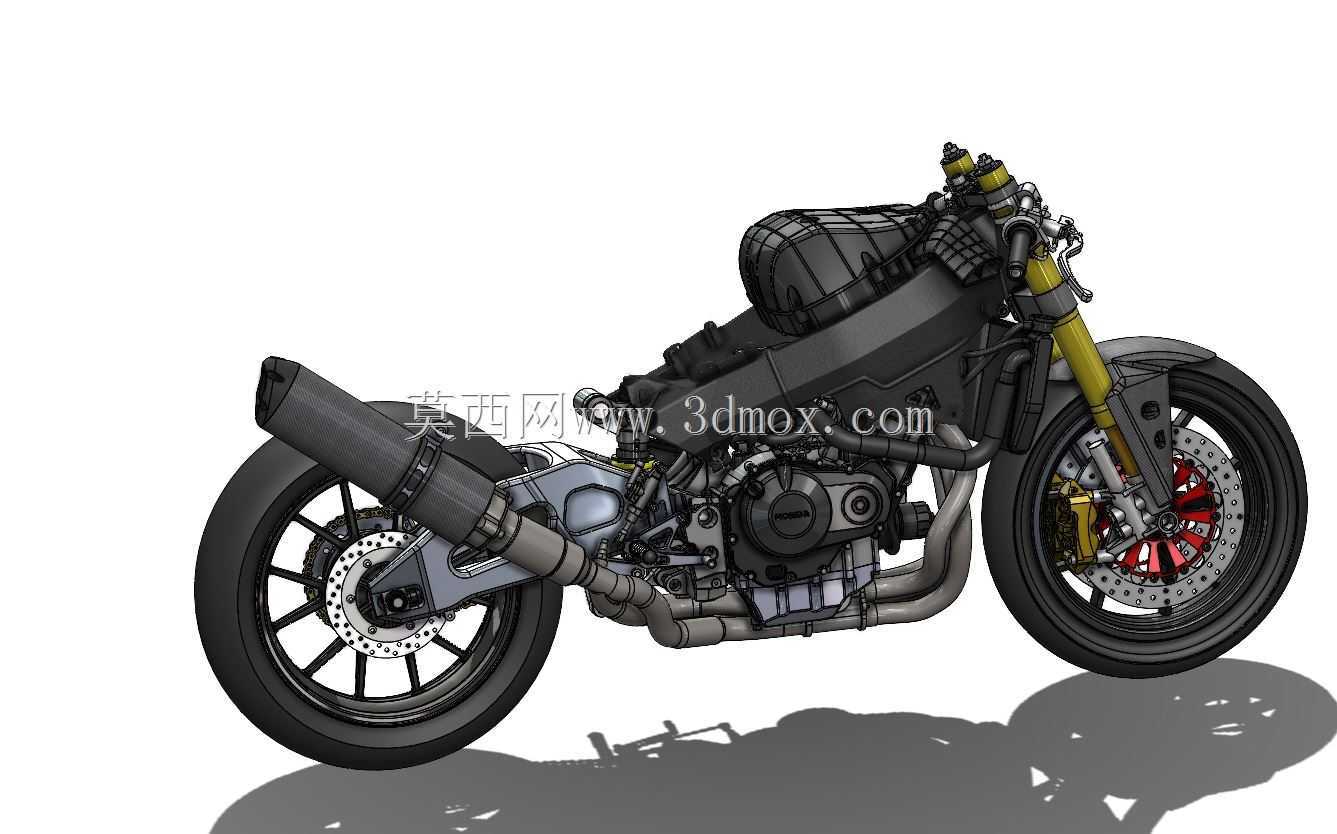

CBR954RR摩托车机架底盘结构设计

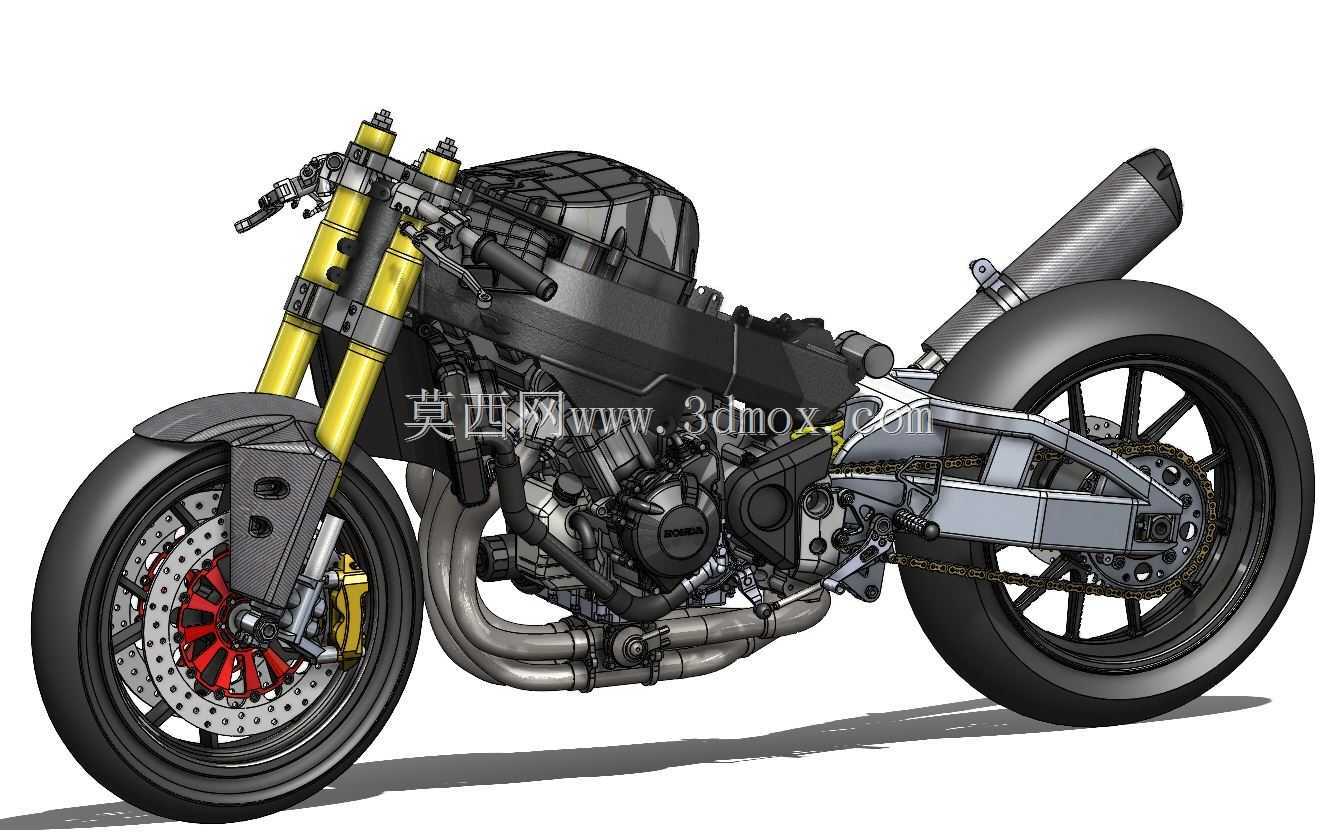

　　这套CBR954RR对应的机架底盘结构，是高性能运动摩托车的核心承载总成，日常主要应用于大排量运动机车的改装复刻、定制车型开发以及机车维修替换场景，也可作为高校机车结构教学、改装工作室方案验证的参考载体。从实际使用场景来看，该底盘需要同时承接动力单元输出、行驶载荷传递、操控动作响应的多重需求，既要满足赛道激烈驾驶时的高强度抗扭要求，也要兼顾日常定制改装时的部件适配兼容性。

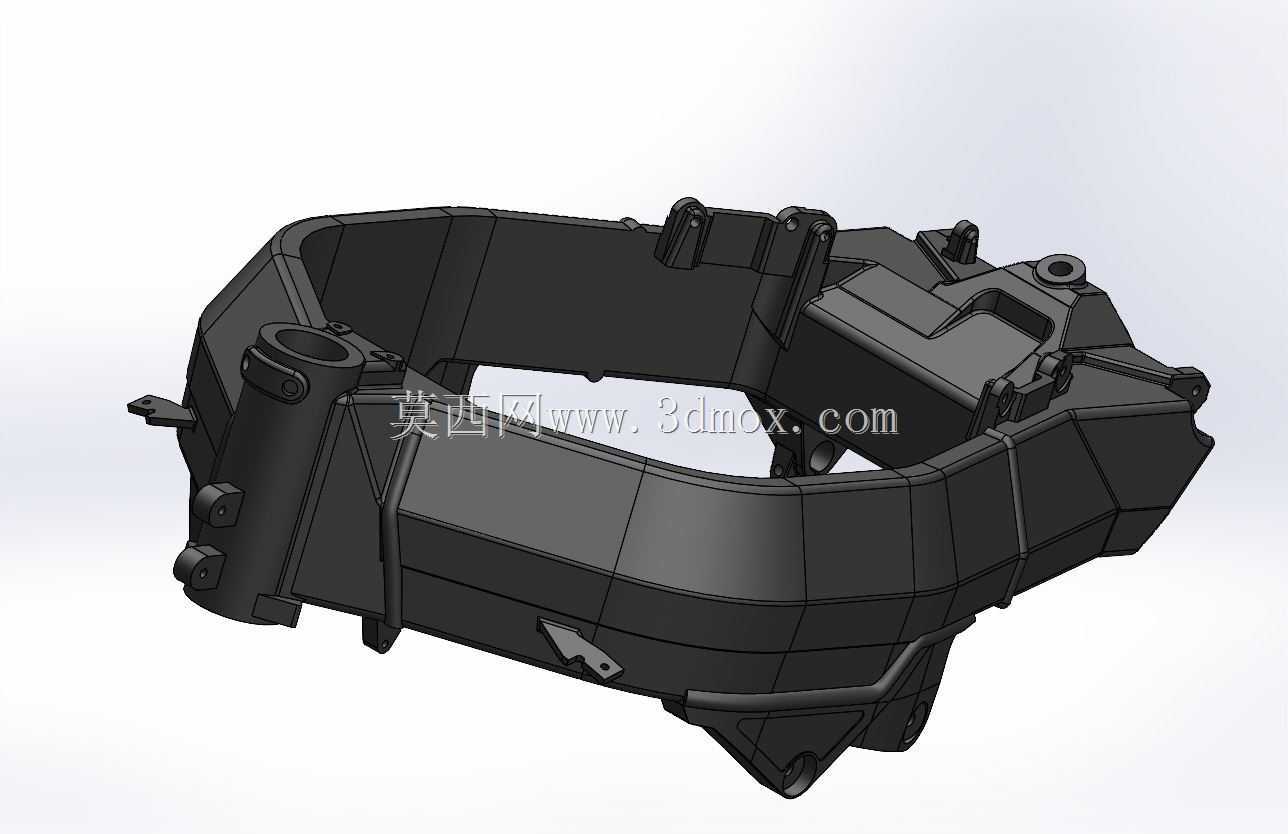

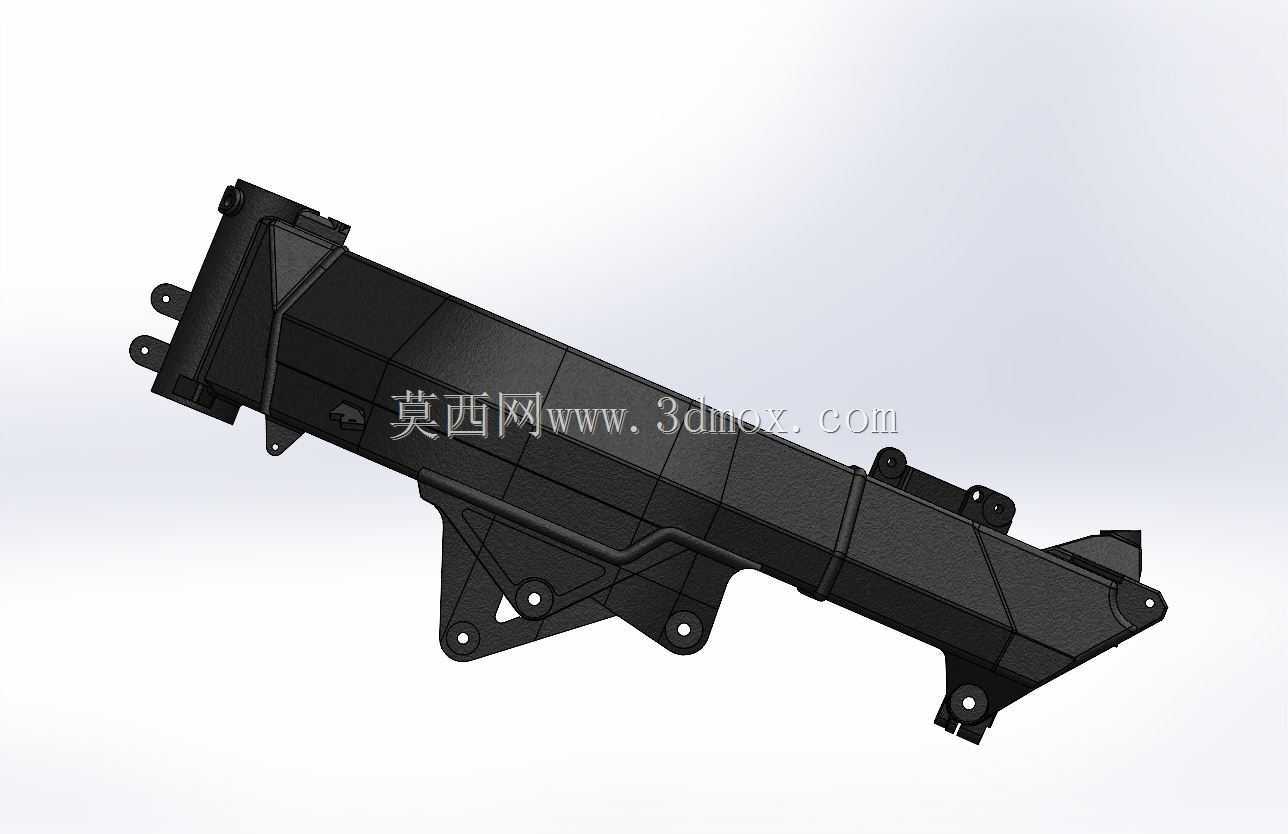

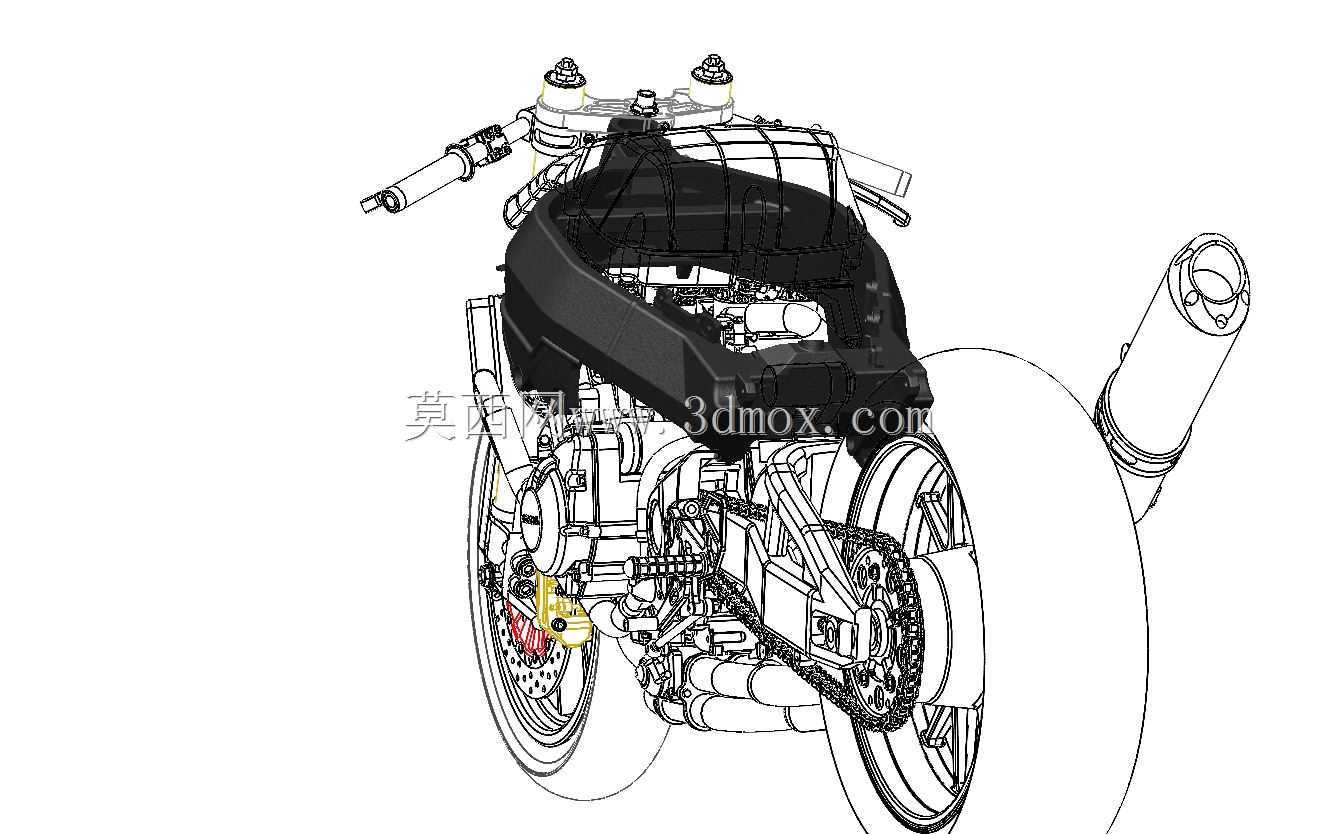

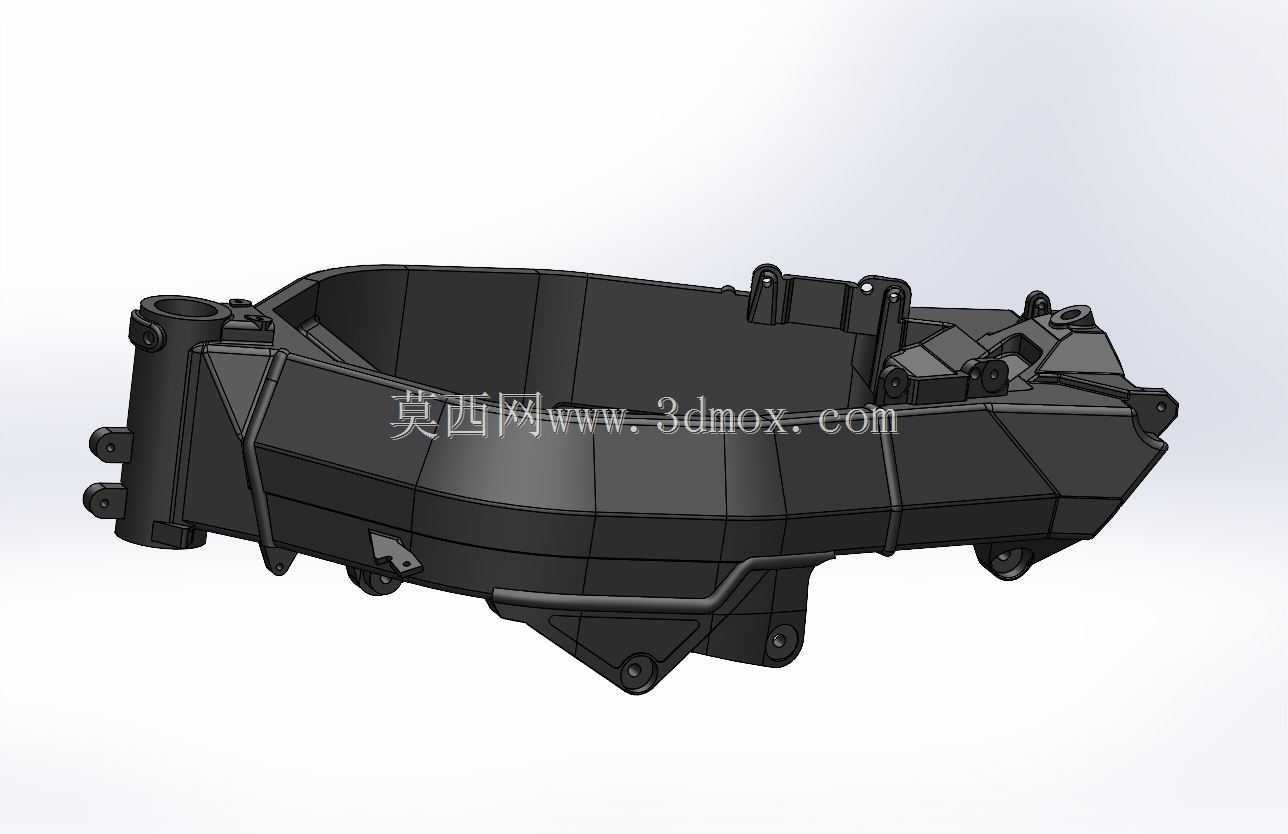

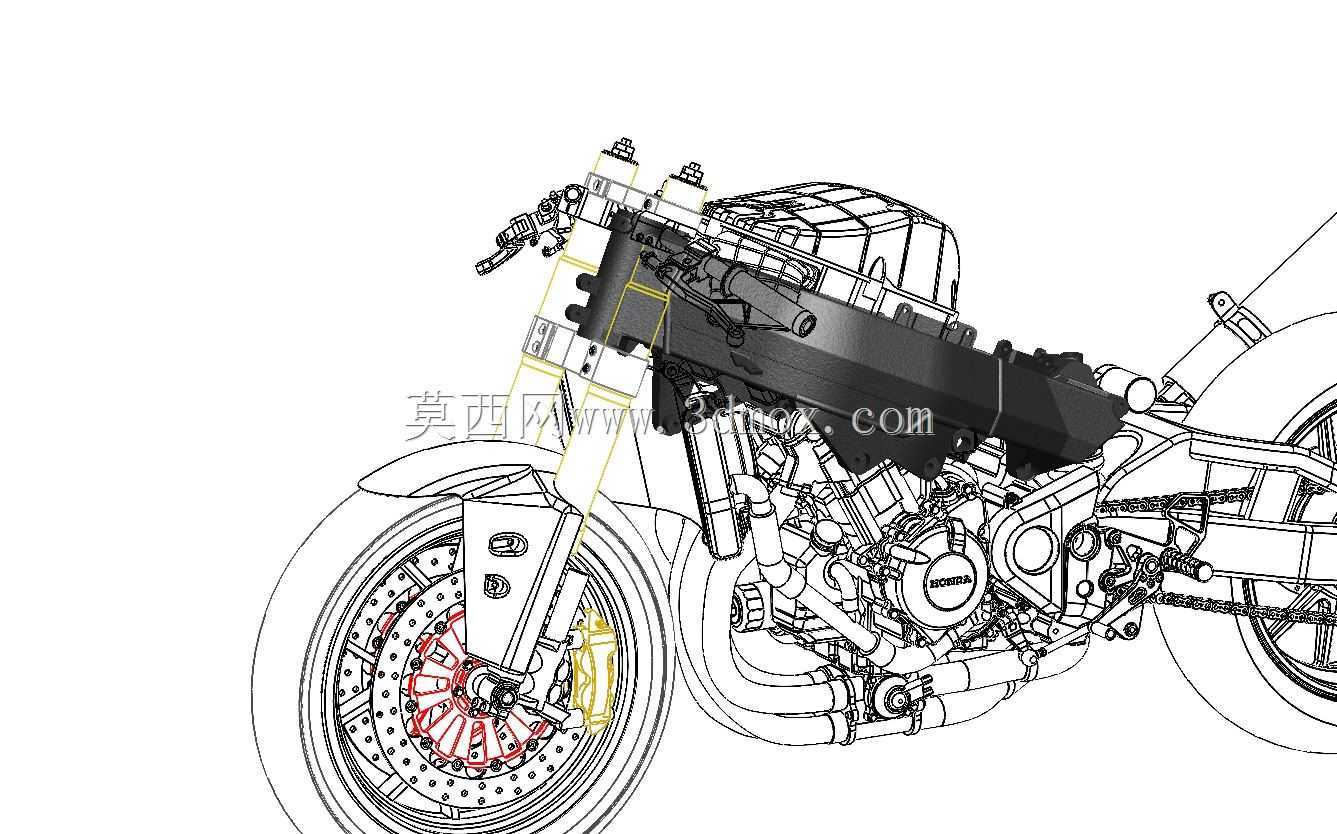

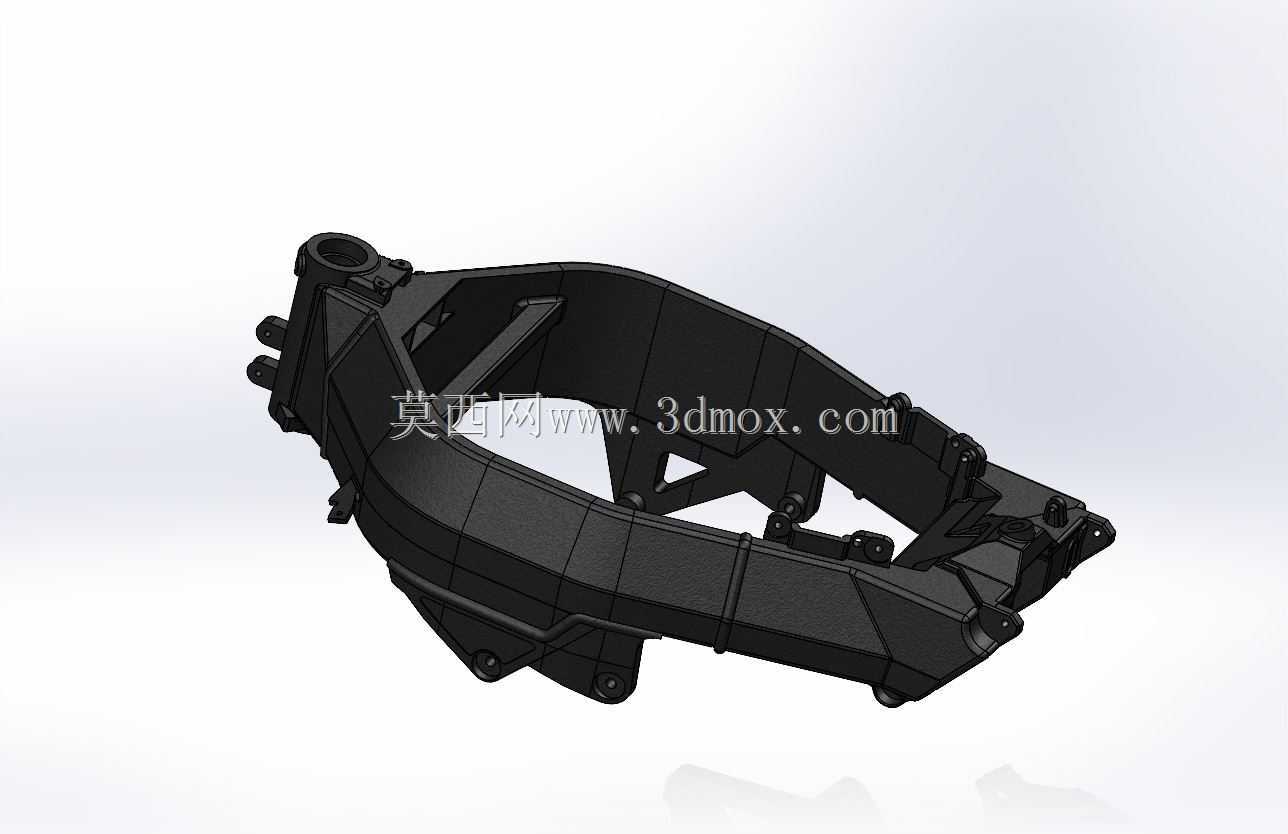

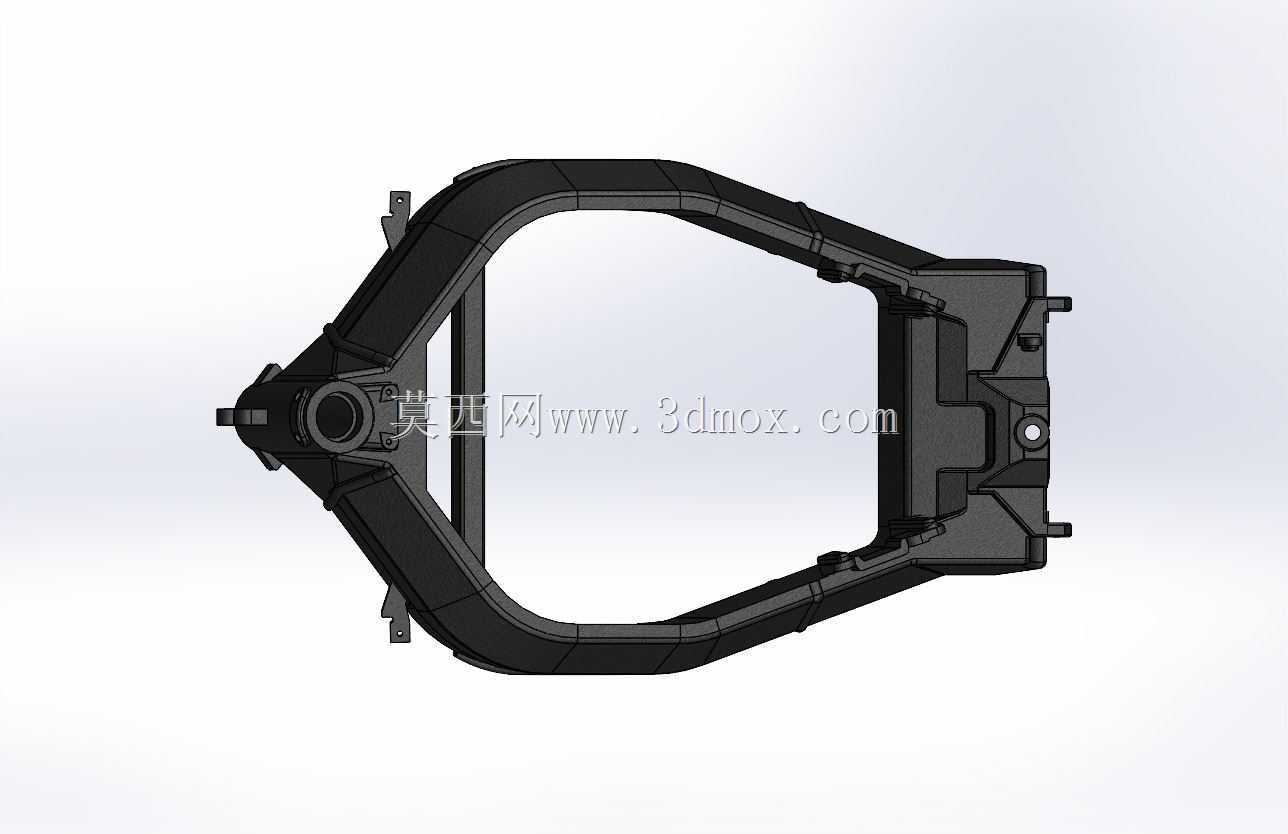

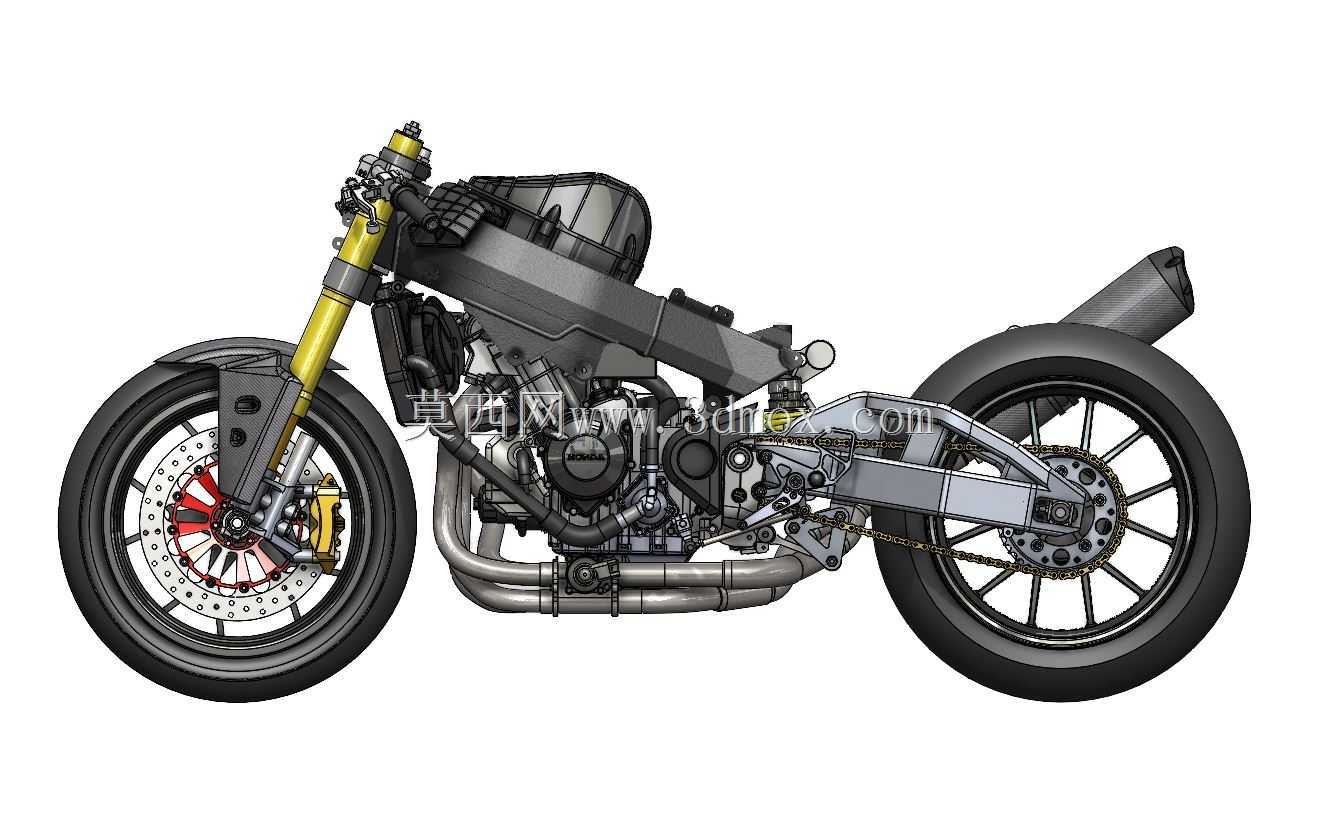

　　设计思路上，这套机架采用了分体式承载布局，主车架部分围绕直列四缸发动机的安装轮廓做了贴合式设计，发动机本身作为车架受力的一部分参与载荷传递，有效降低了整备质量同时提升了整体刚性。前转向立管的安装角度经过匹配调校，预留了倒立式前叉的安装位，上下联板的固定边界与前减震的行程区间做了干涉校核，转向最大角度时不会与车架主梁、油箱安装位发生磕碰。后摇臂连接位采用了双吊耳结构，预留了多连杆后减震的安装支点，可适配不同行程的后减震单元，满足不同骑行场景的调校需求。

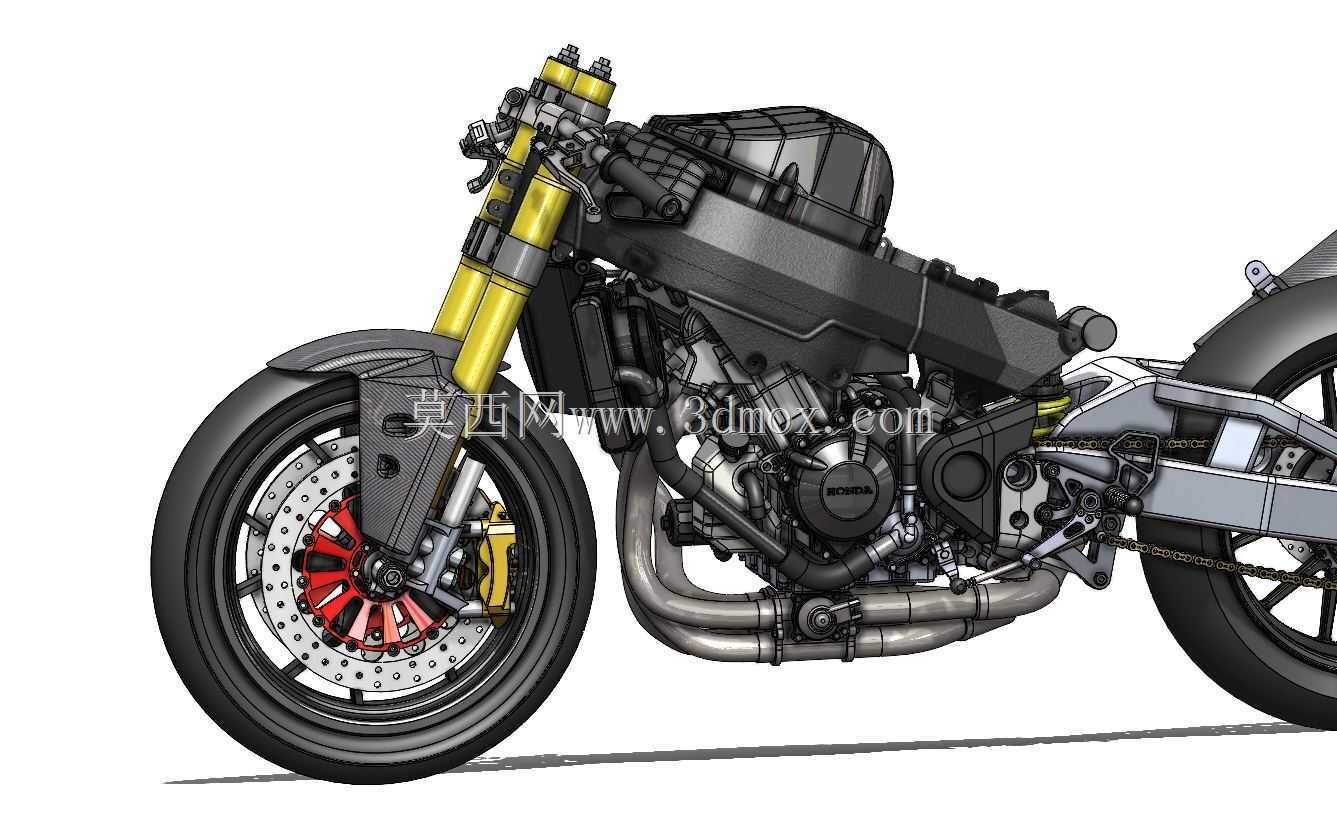

　　从安装边界来看，车架前部预留了散热器、前制动管路、走线槽的固定点位，发动机安装吊耳的孔位精度匹配原厂动力单元的安装坐标，不需要额外扩孔或焊接调整即可完成动力总成的装配。脚踏位置的安装支架做了可调整的预留孔位，可根据骑行姿态需求调整前后、高低位置，适配不同身高骑手的操控习惯。油箱安装位的轮廓贴合定制油箱的底部曲面，座椅支撑梁的位置兼顾了单座驼峰、分体双座的安装兼容性，排气前段的走位空间经过避让设计，不会在发动机大负荷工况下因为热辐射影响车架周边的线束、塑料件寿命。

　　功能特性上，这套底盘的受力分布经过优化，弯道侧倾时的载荷可以通过主车架主梁均匀传递到前后悬挂连接点，急加速、重制动时的纵向载荷不会在焊缝位置形成应力集中，各个附属部件的安装点位都做了加强筋设计，长期颠簸工况下不会出现固定点开裂的问题。走线槽的预留位置将制动管路、油门拉线、线束与高温的发动机、排气区域做了物理隔离，避免长期高温老化带来的安全隐患。
