本田CBR954RR摩托车后悬架摇臂总成结构

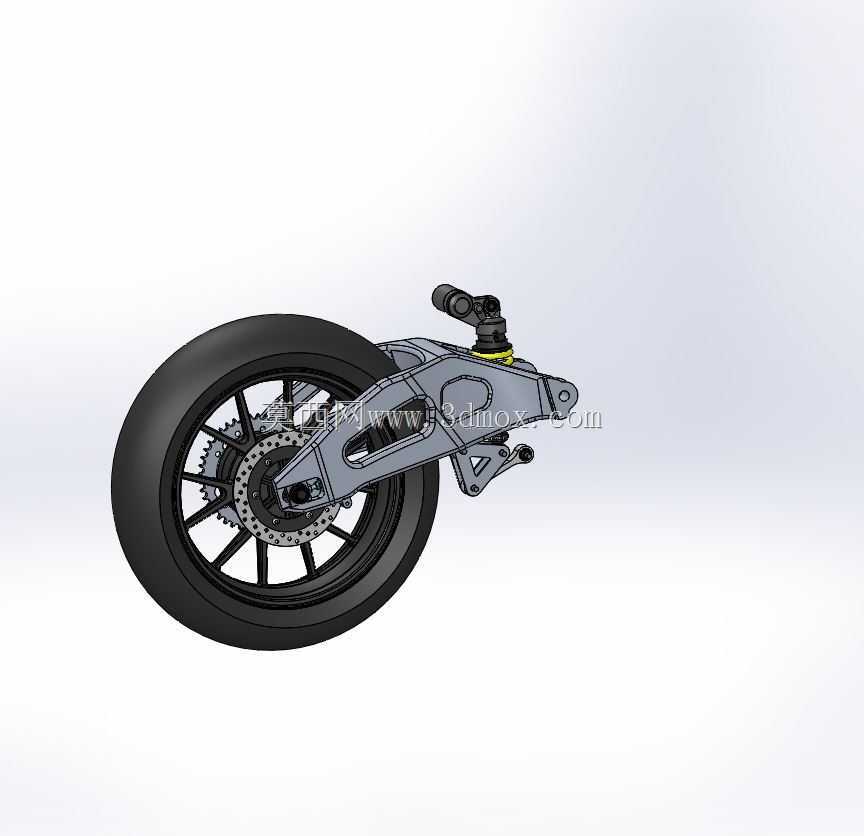

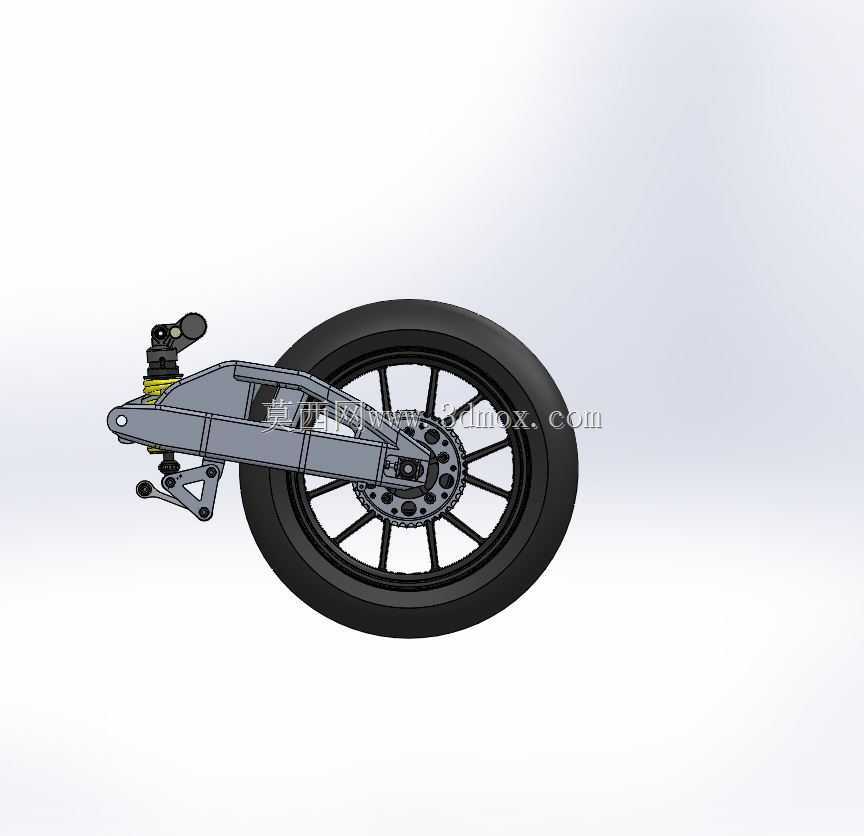

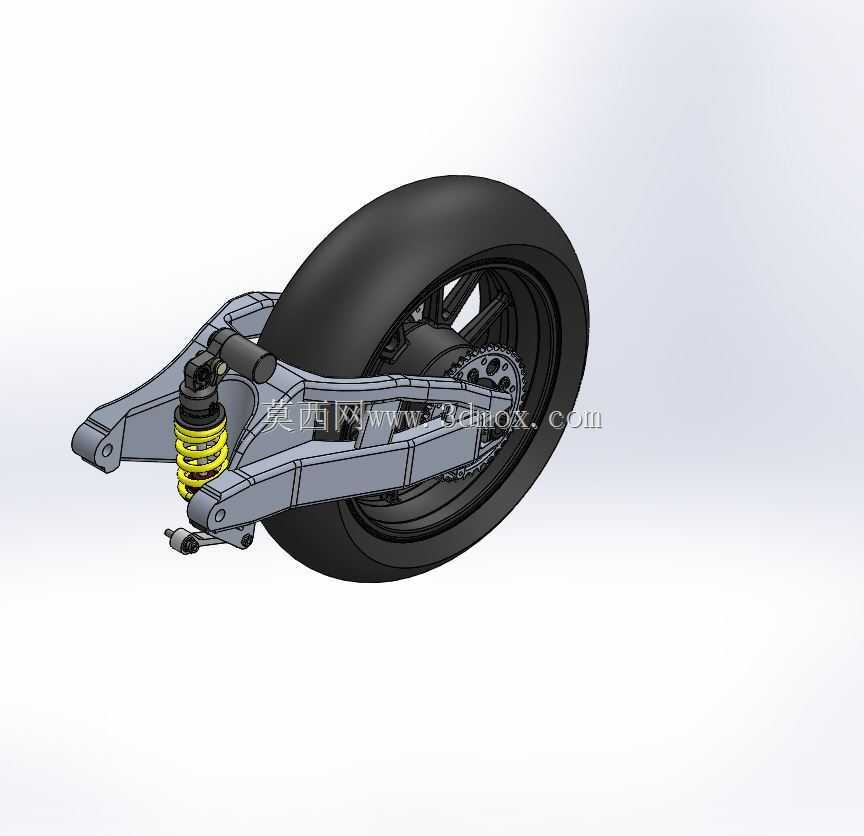

　　这套后悬架摇臂结构主要适配大排量运动型摩托车的后轮承载与减震传动场景，是摩托车行驶系统中连接车架、后轮与减震单元的核心承载部件，实际使用中承担后轮动力传递、行驶冲击缓冲、车轮定位约束的核心作用，直接影响车辆弯道操控稳定性与颠簸路面的行驶质感。从结构功能来看，双侧纵梁式的摇臂主体采用高刚性框架构型，摆臂与车架连接的安装点位做了加厚凸台设计，匹配转轴安装位的同轴度公差控制要求，能够承受急加速、重制动时的纵向冲击载荷，同时抵消弯道侧倾时产生的横向扭转力矩，避免摇臂形变导致的后轮定位偏移。减震器的上安装座设置在摇臂中部靠前的位置，采用多连杆式的悬挂匹配逻辑，能够根据杠杆比设定调整减震的压缩行程与阻尼响应特性，

　　静态下的悬挂位置对应车辆整备质量下的下沉量，预留了足够的压缩行程应对路面大冲击，同时避免拉伸行程过长导致的减震器拉脱风险。后轮安装位设置在摇臂后端的开口槽内，带有轴位调节结构，能够通过调整后轮轴的前后位置补偿传动链条的磨损伸长量，保证传动链轮与后轮从动链轮的共面度，减少链条传动的异响与异常磨损。设计过程中优先保证了安装点位的位置精度，摇臂转轴孔、减震安装孔、后轮轴孔三者的相对位置公差控制在小范围区间，虽然省略了转轴内部的轴承、衬套等细部连接件，但核心的安装边界尺寸完全匹配实车装配要求，能够直接用于摩托车改装方案的结构验证、悬挂运动干涉检查，也可作为同类型运动摩托车后悬架设计的参考构型。摇臂的外形轮廓采用流线型收边设计，

　　既能够降低高速行驶时的空气阻力，也通过变截面的梁体结构在保证刚性的前提下控制整体重量，平衡了结构强度与轻量化的设计需求，安装时仅需匹配对应尺寸的转轴衬套、减震连接螺栓与后轮轴紧固件，即可完成与车架、后轮、减震单元的装配对接，不需要额外对安装点位进行二次加工调整。
