复古街车摩托车整车结构三维设计

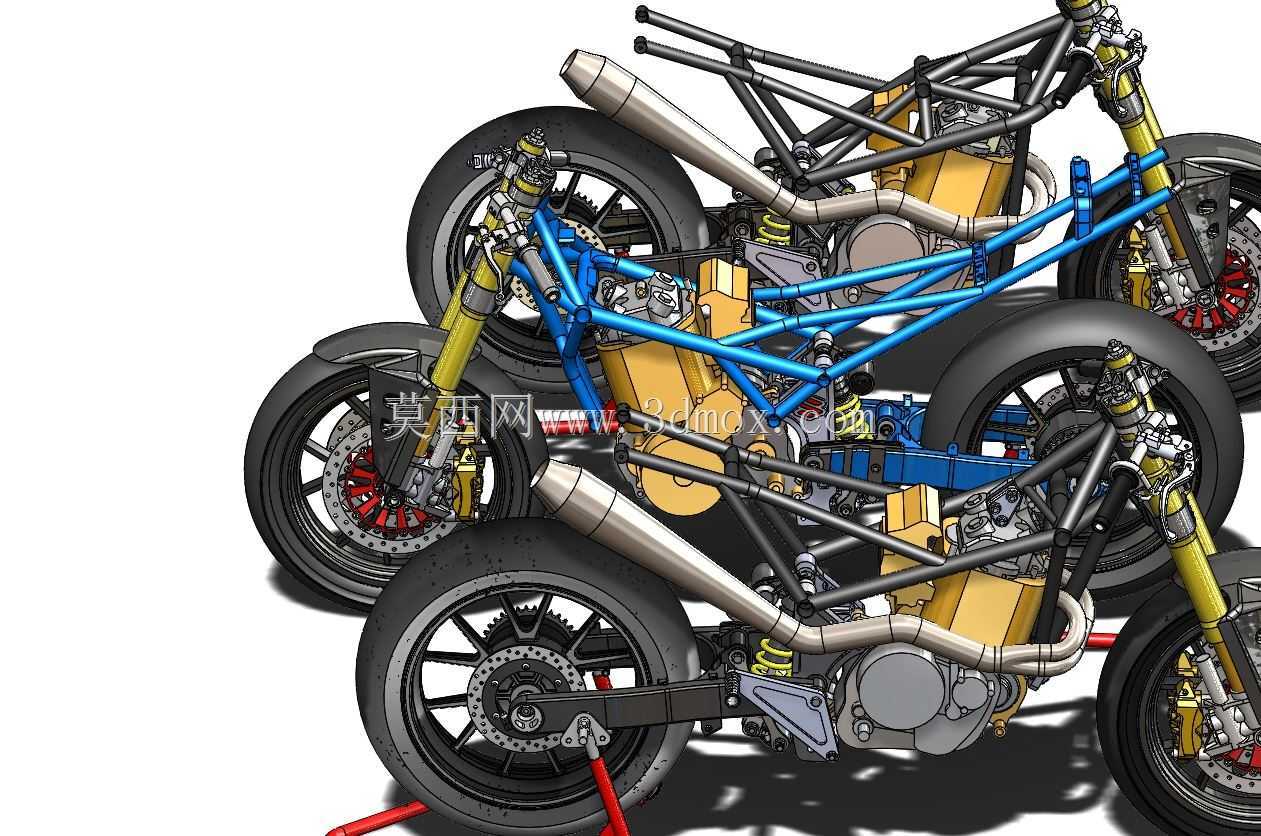

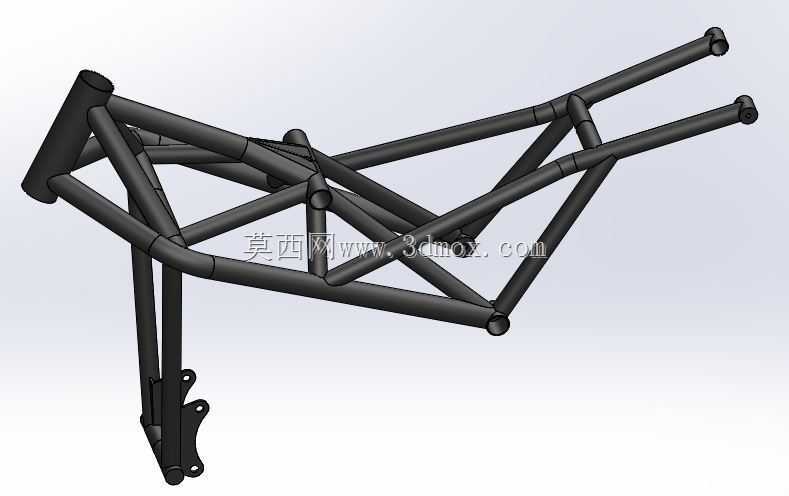

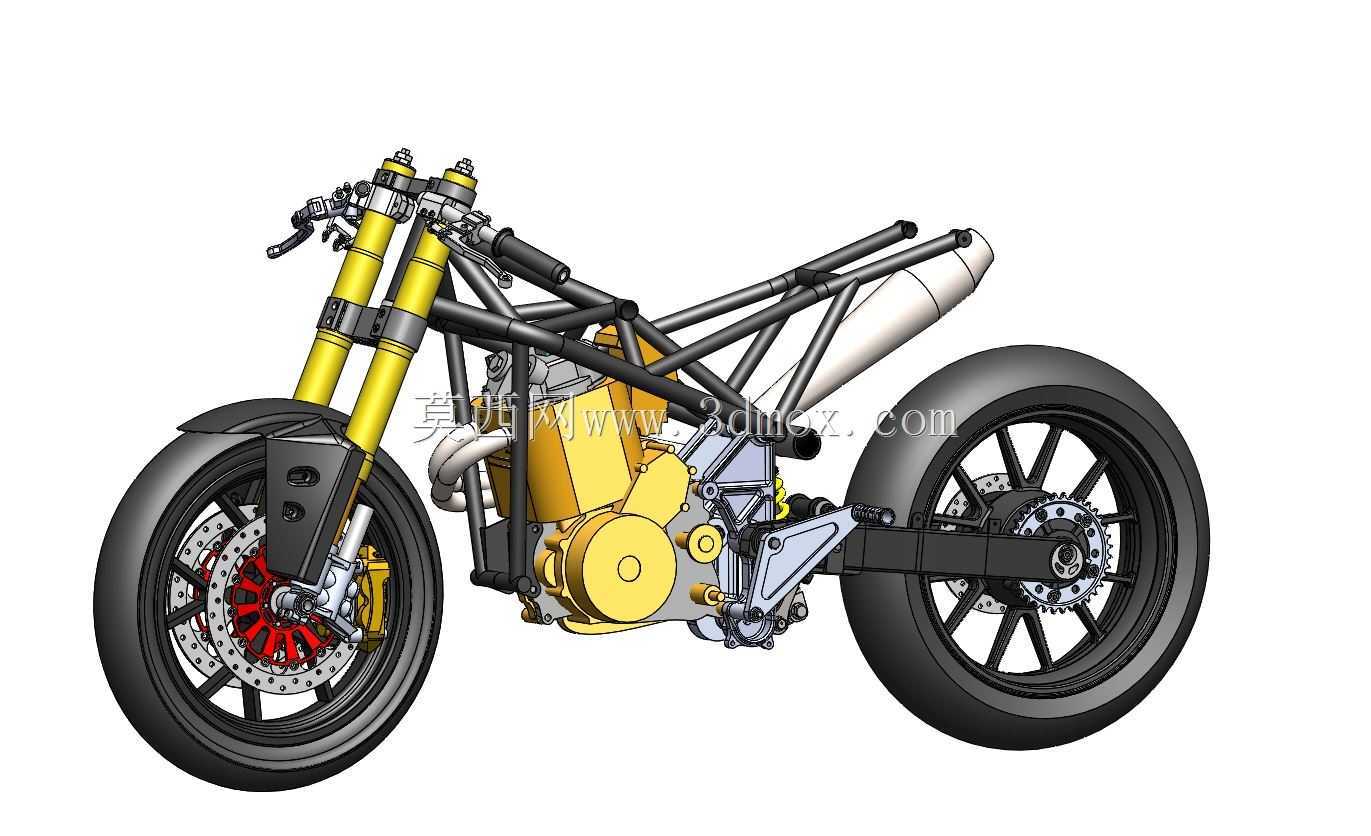

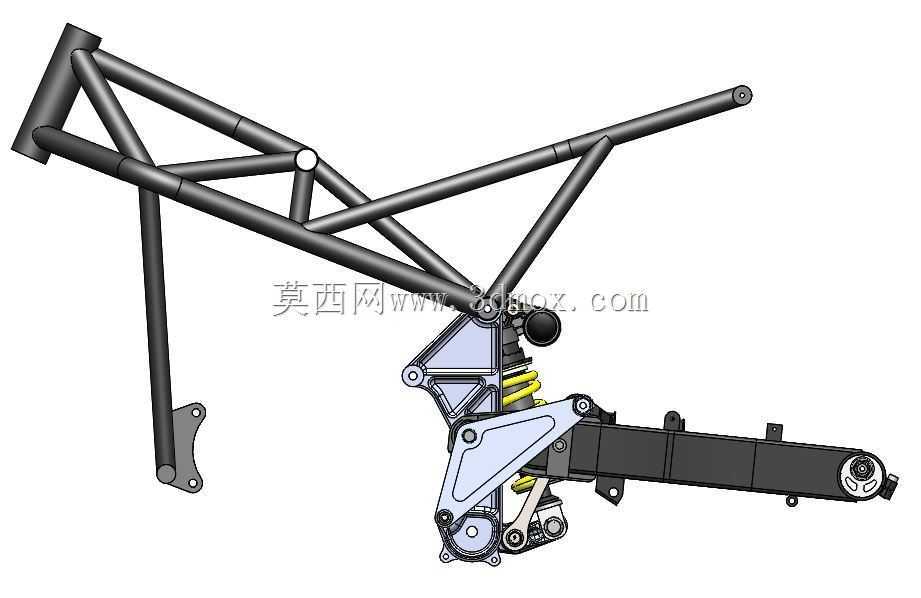

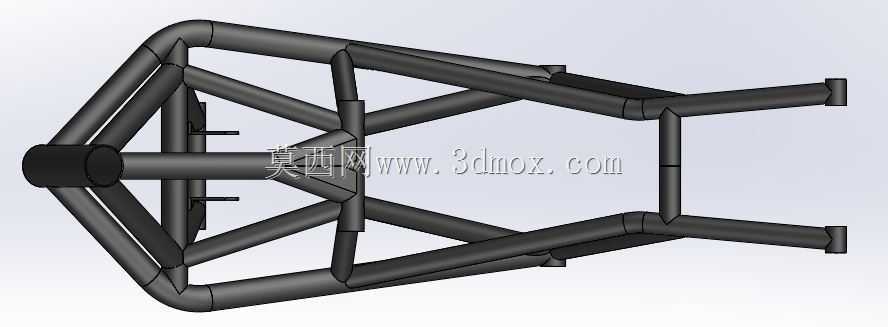

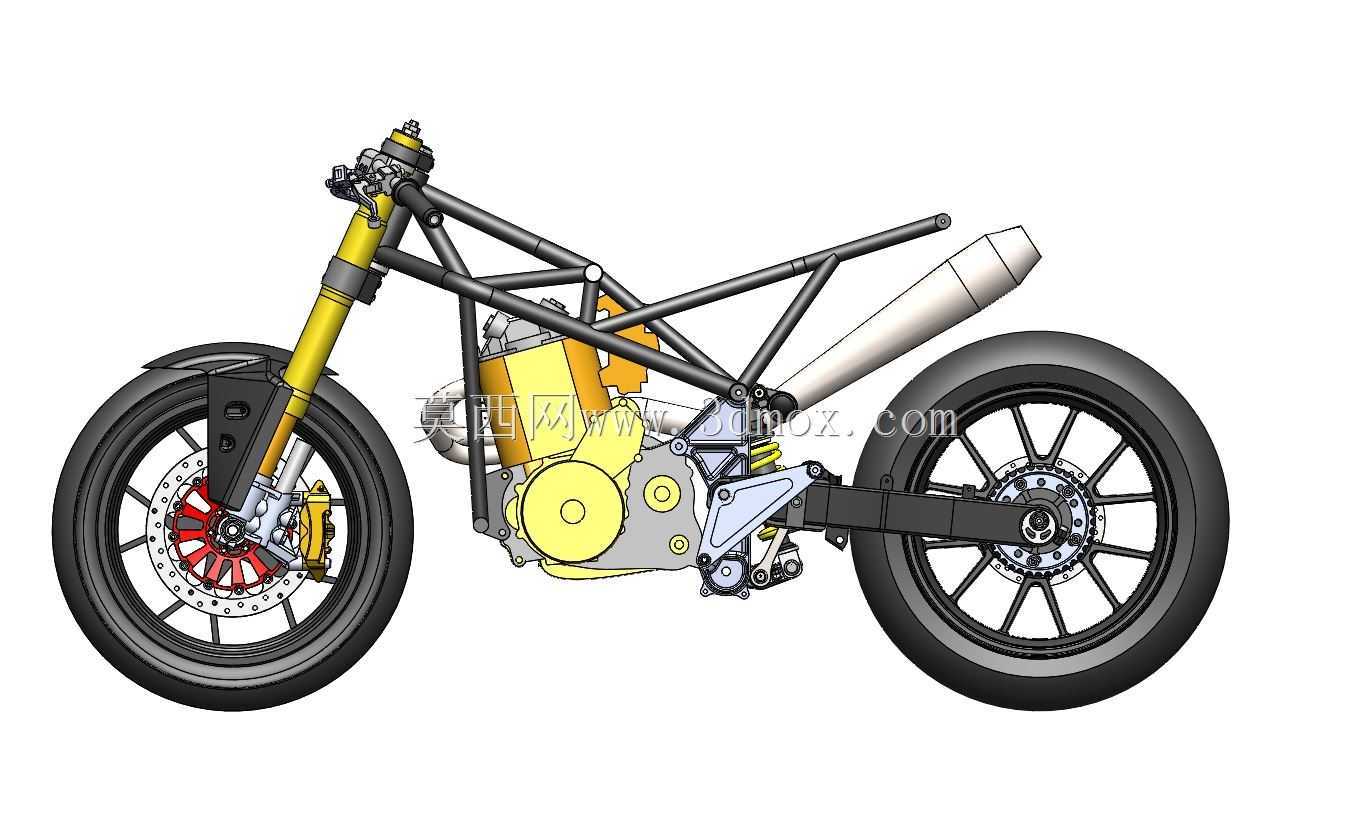

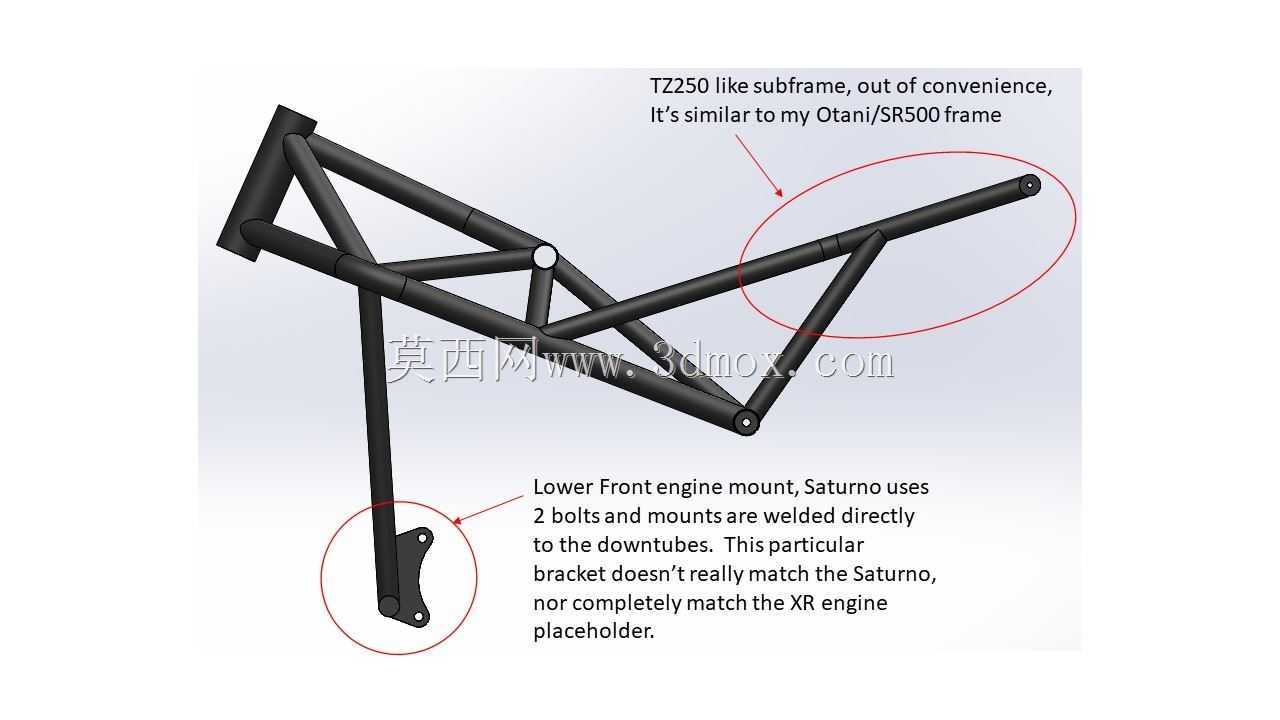

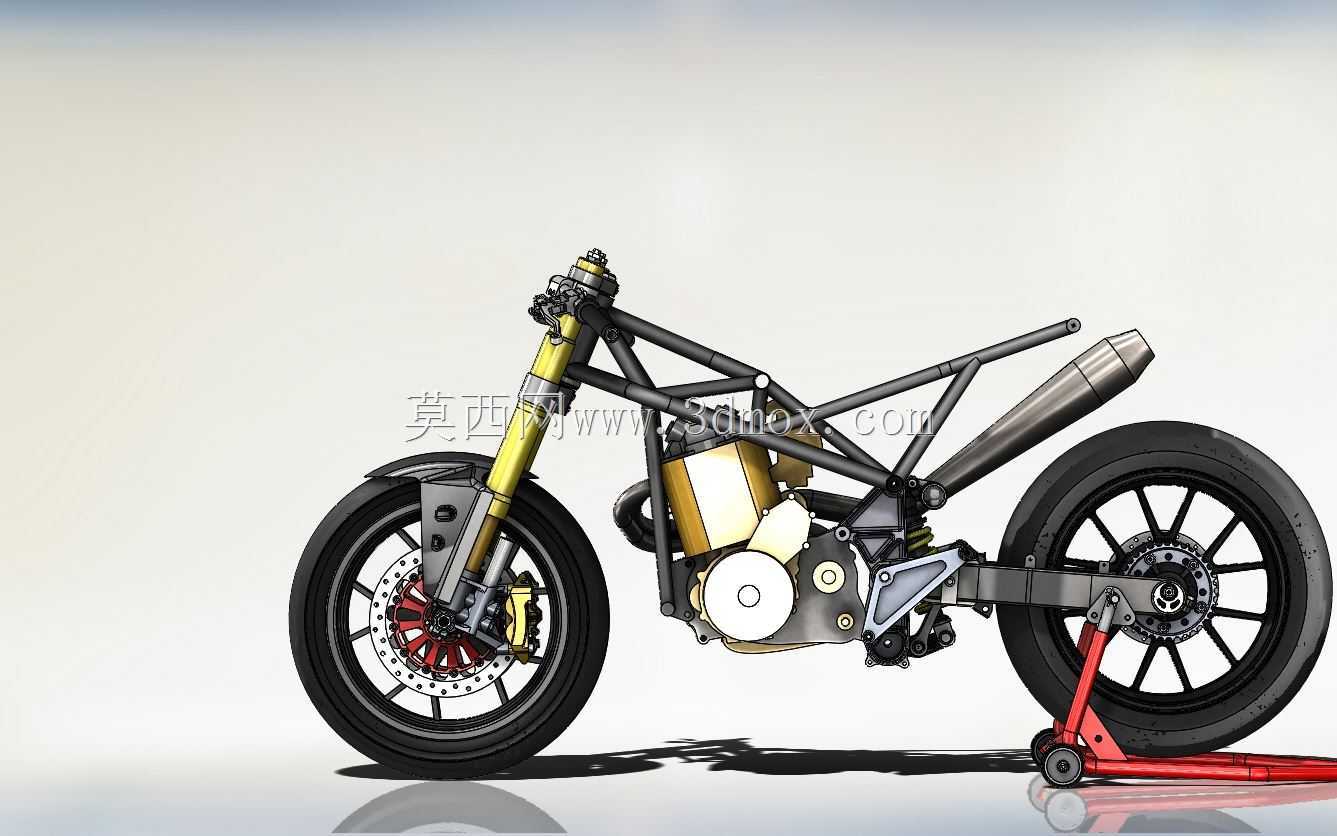

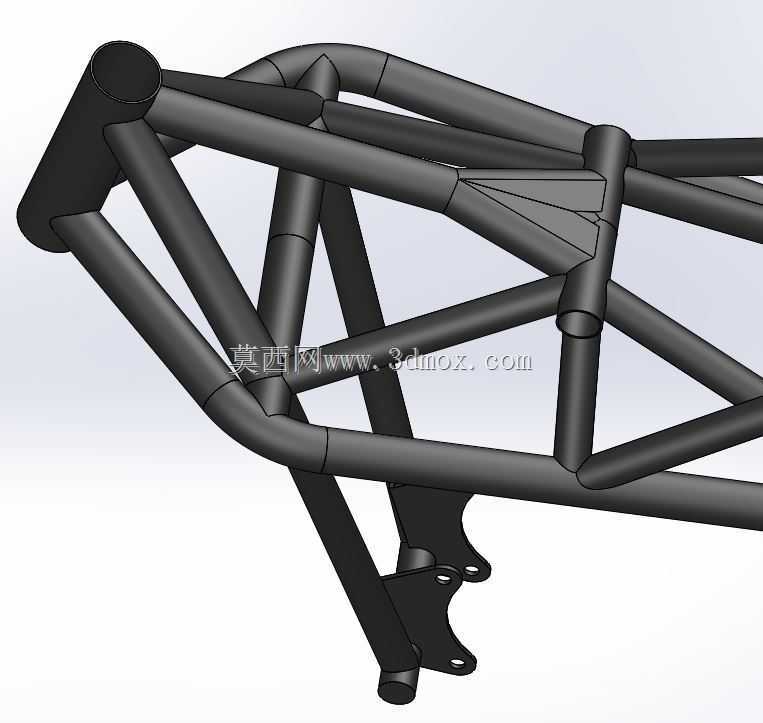

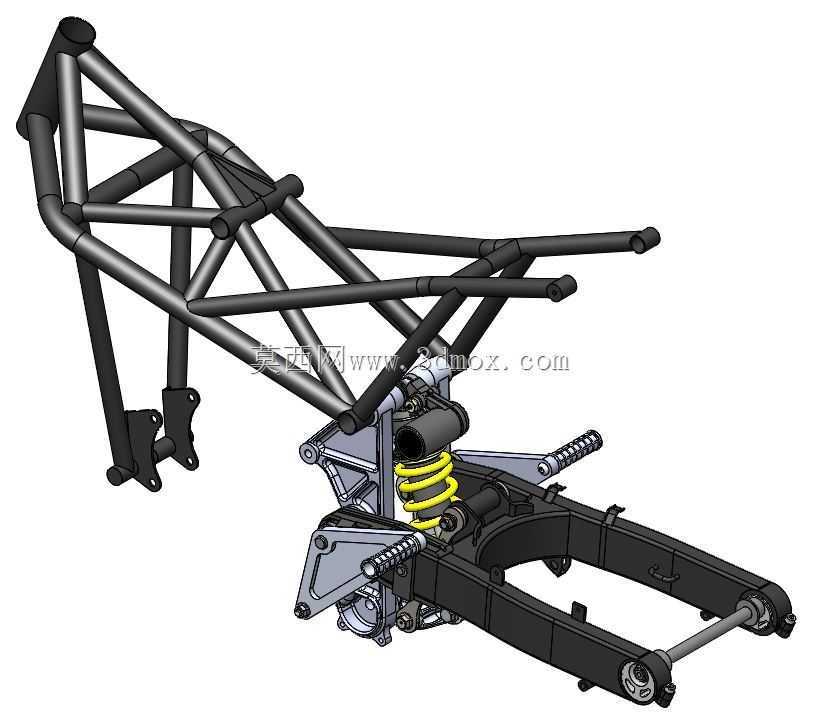

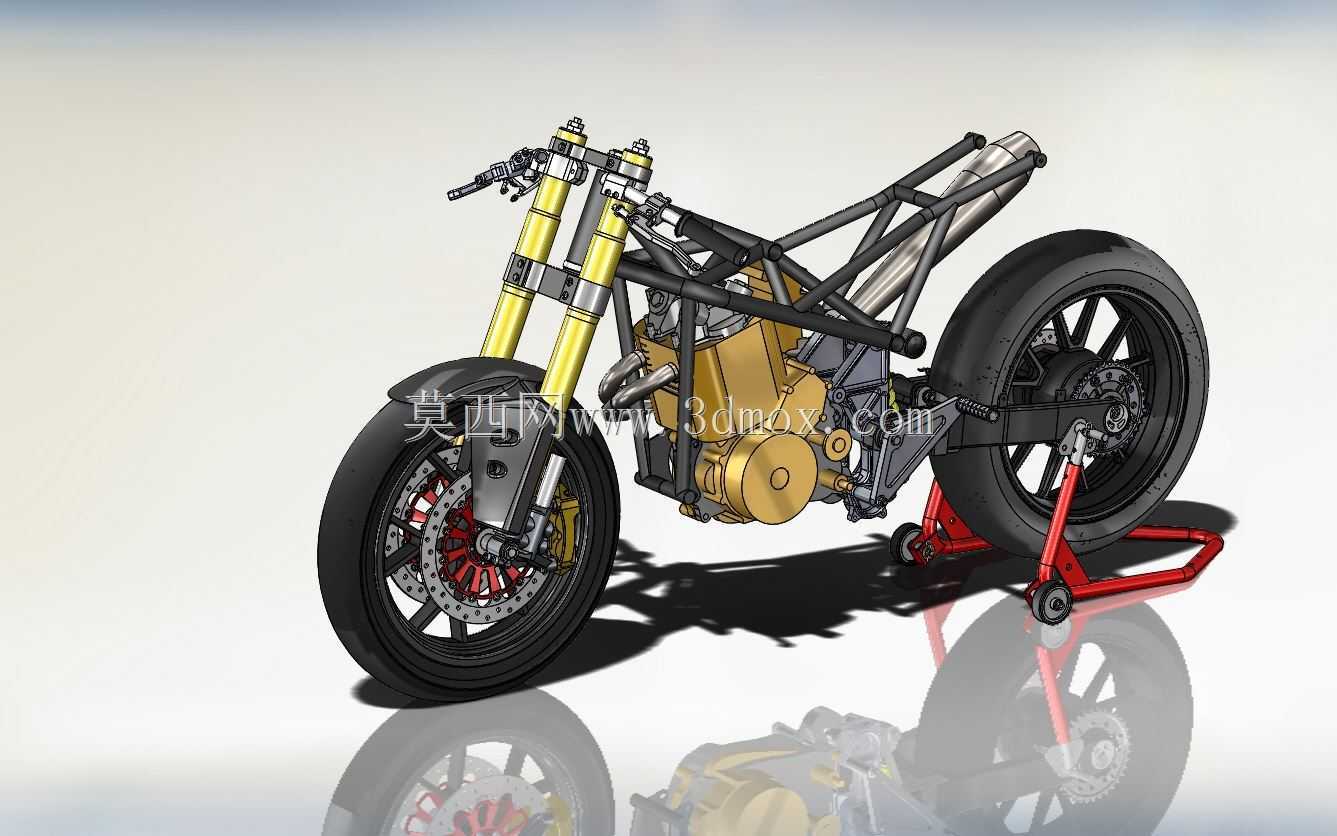

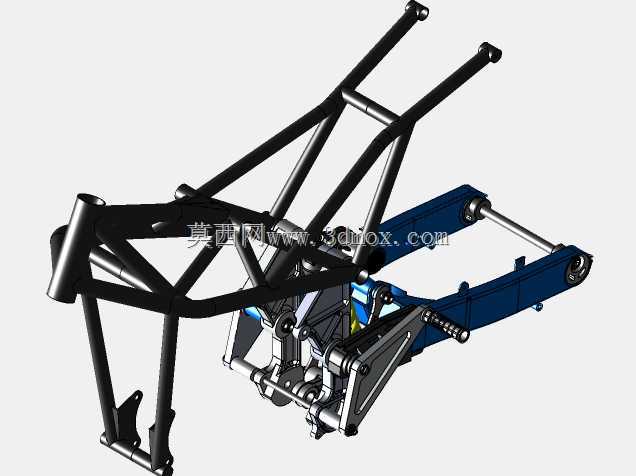

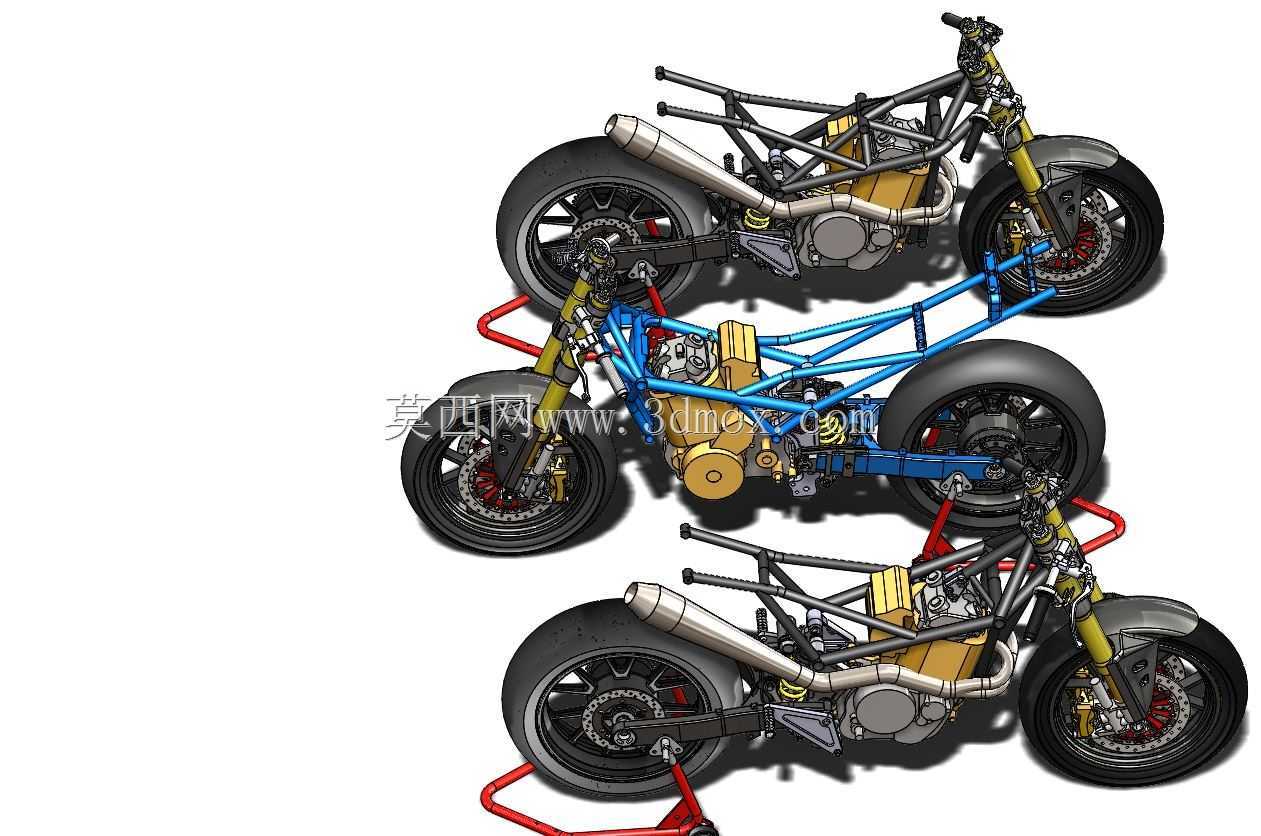

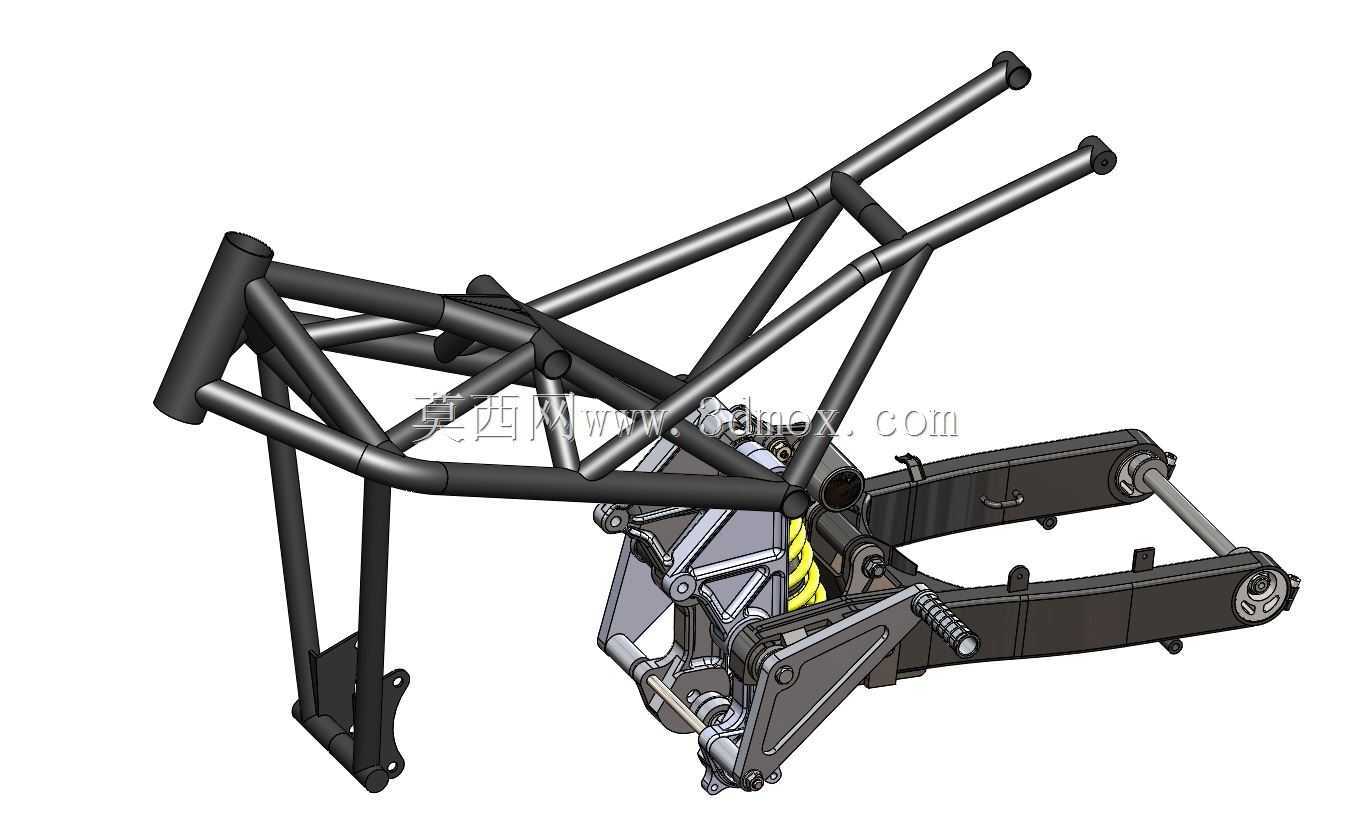

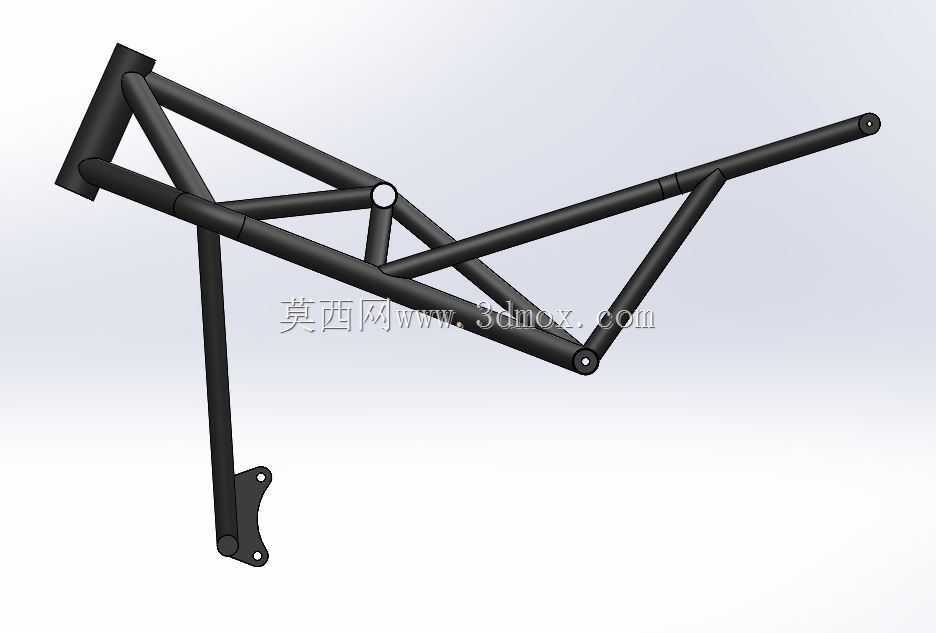

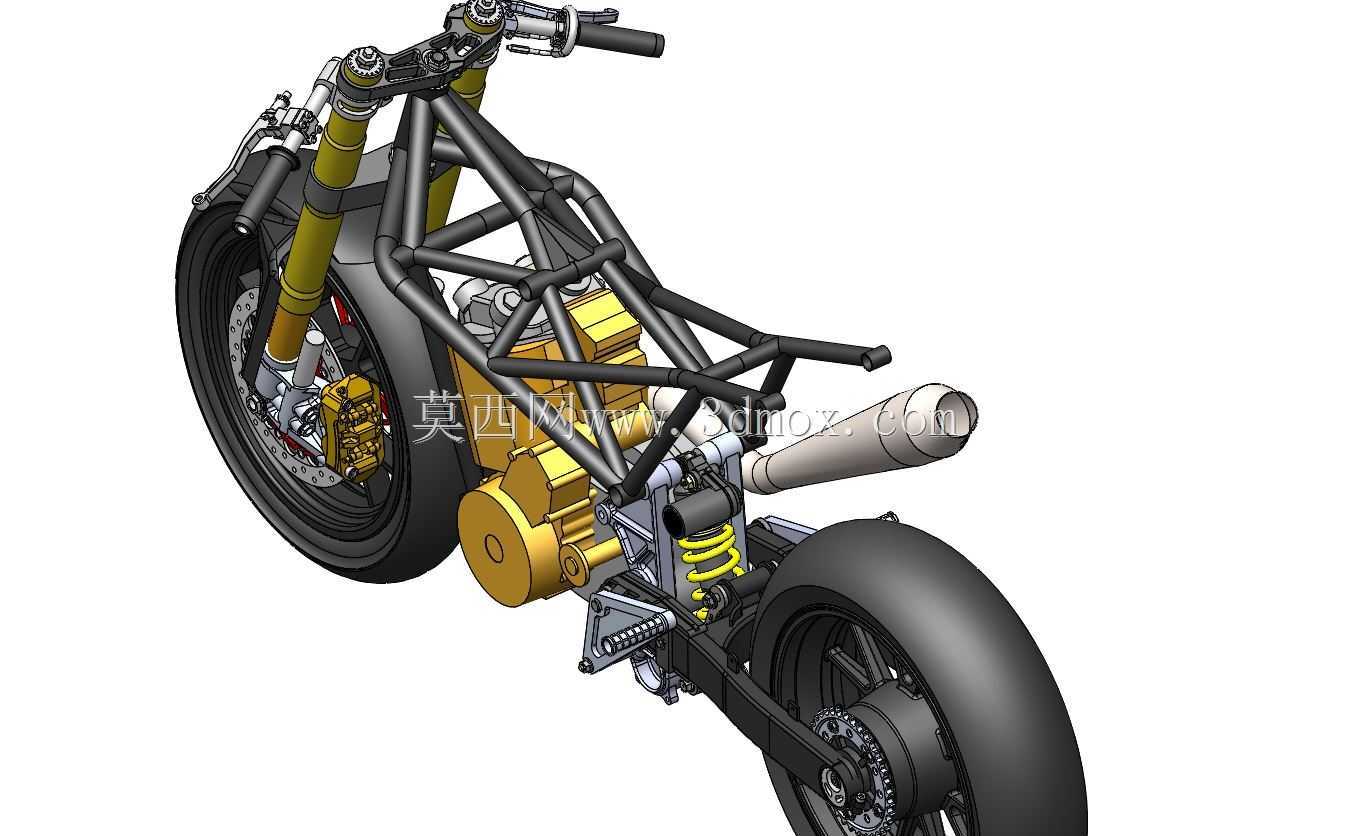

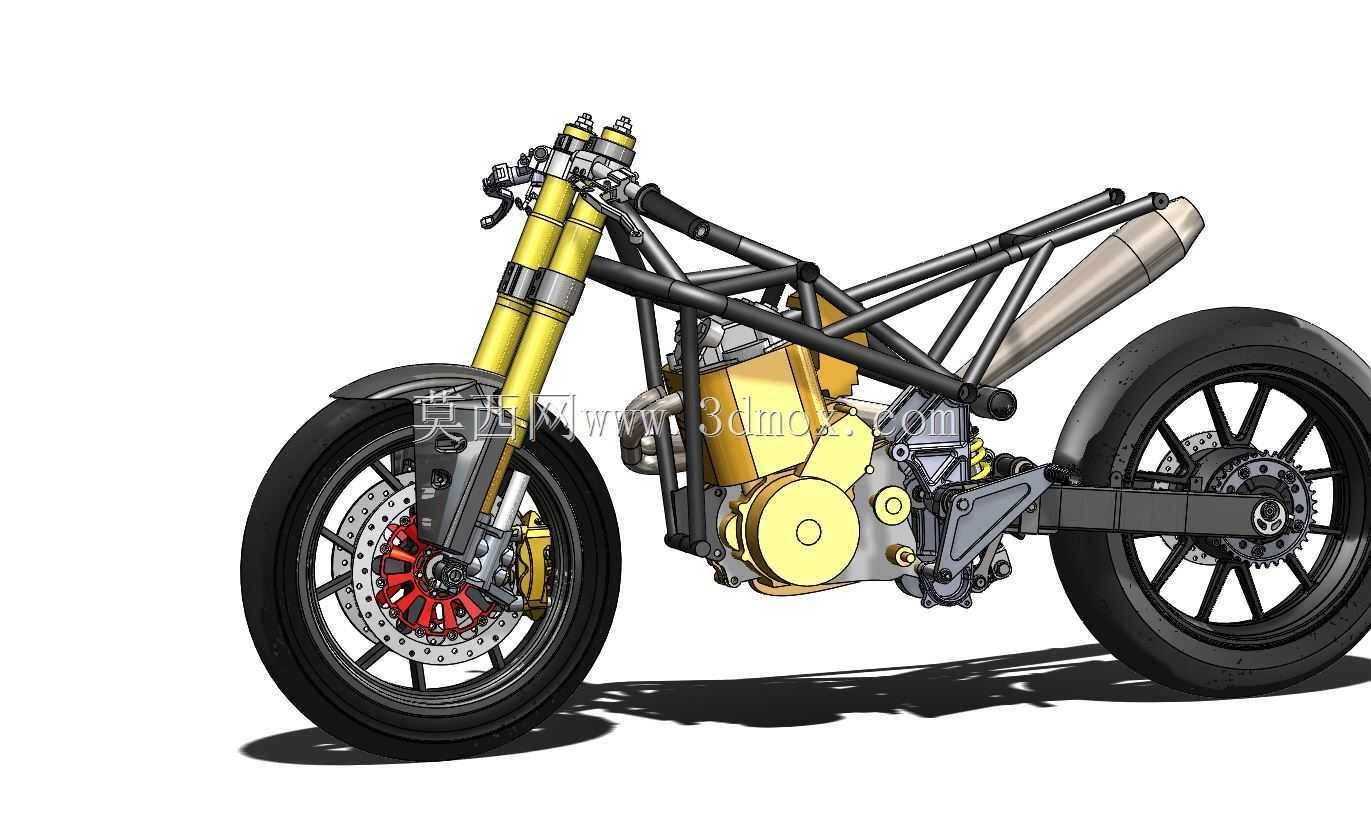

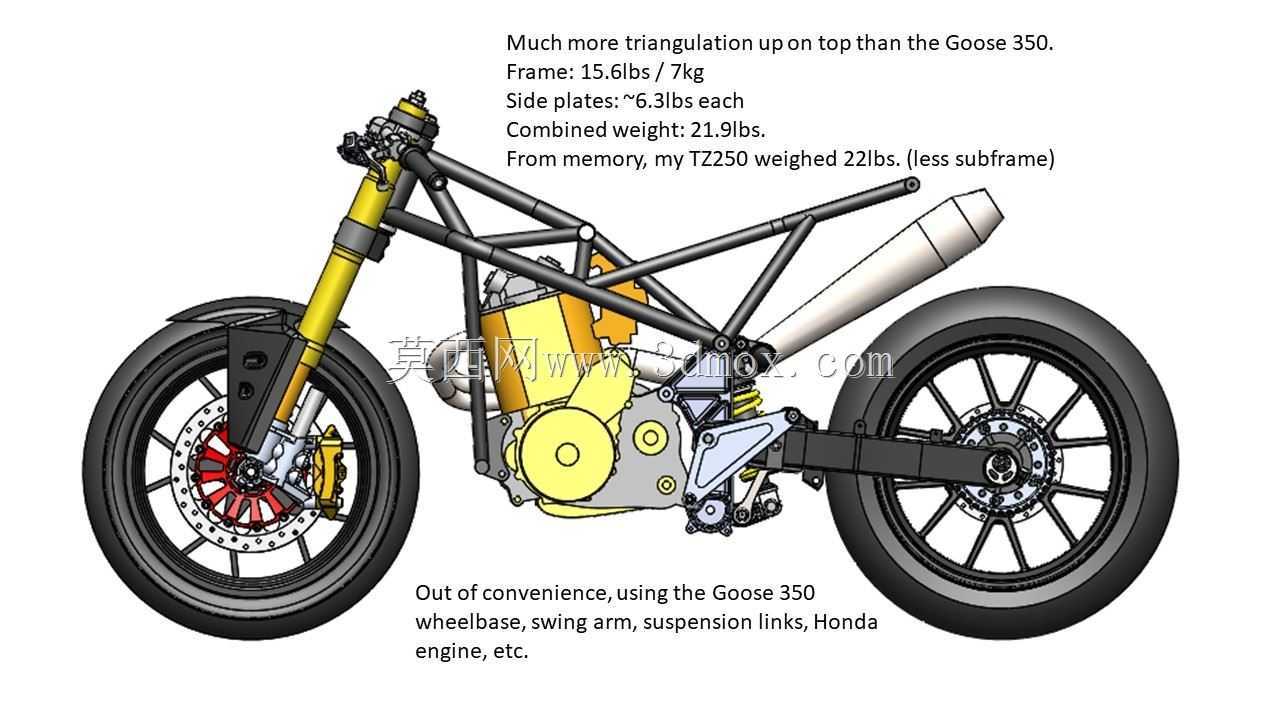

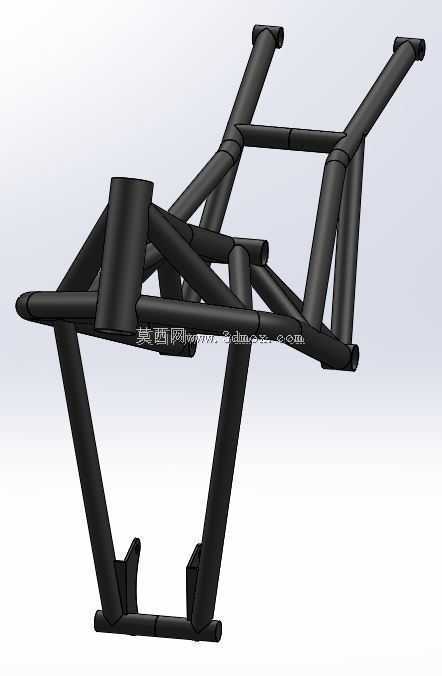

　　这款摩托车的结构设计围绕轻量化与操控灵活性展开，采用网格框架式钢管车架作为核心承载结构，车架管材的弯折角度与焊接点位经过反复校核，能够在承受发动机输出扭矩、路面冲击载荷的同时，将整备质量控制在合理区间，适配城市通勤、赛道体验等多场景使用需求。前悬架采用正置式液压减震结构，减震器安装角度与前轮三星台的连接位经过匹配设计，既可以过滤铺装路面的细碎颠簸，也能在高速过弯时提供足够的支撑刚度，避免减震过度压缩影响骑行姿态。后悬架采用多连杆式连接结构，摇臂与车架后段的铰接点位置经过优化，能够在加速、制动时抵消部分车身俯仰力矩，提升行驶稳定性。动力单元采用单缸大排量发动机布局，发动机通过三点式悬置结构固定在车架下部的安装位上，

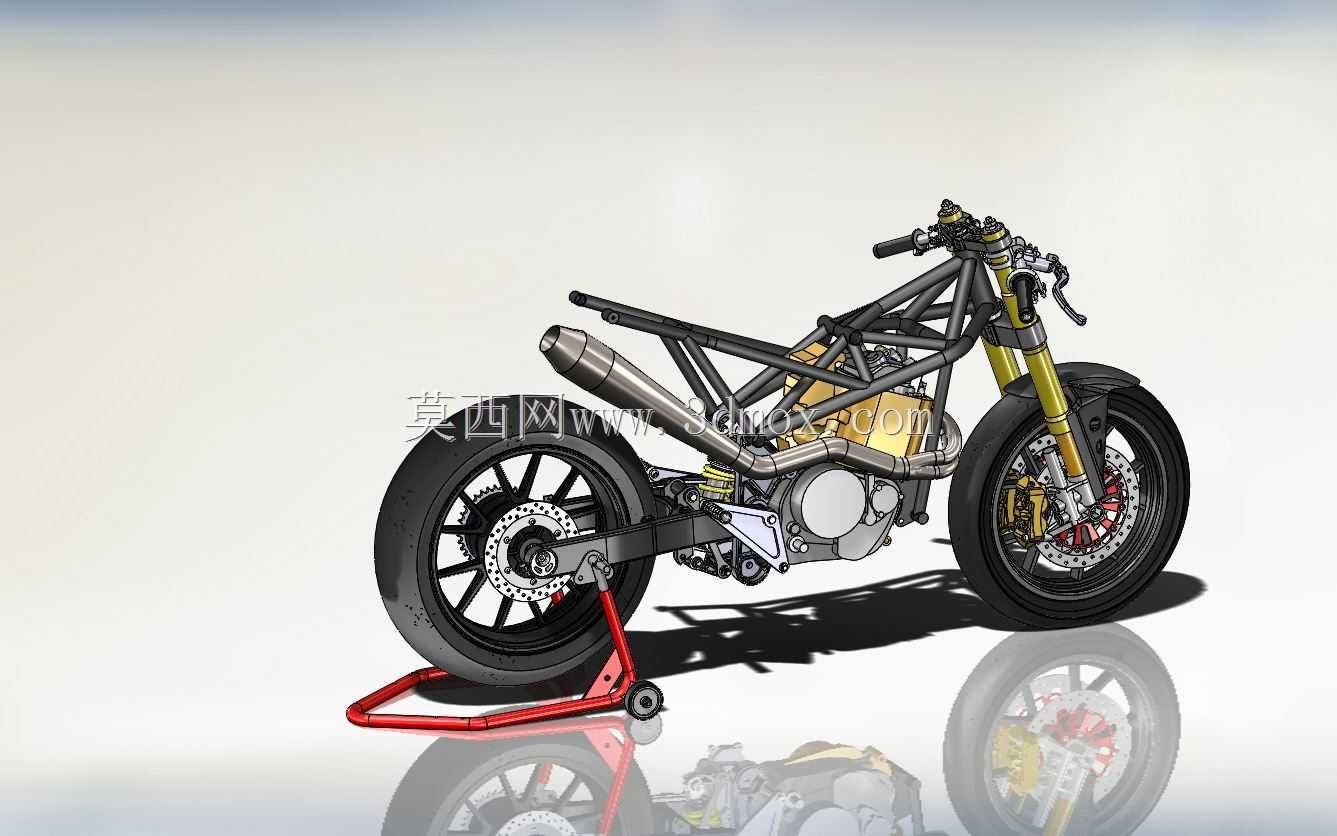

　　悬置衬套的刚度参数经过匹配，可有效过滤发动机运转产生的高频振动，避免振动传递至手把与脚踏区域影响骑行体验。发动机周边的散热结构、排气系统走线均贴合车架轮廓布置，排气尾段采用上扬式短尾设计，既避免过弯时磨到地面，也能优化整车重心分布。前轮采用双碟刹制动配置，刹车卡钳通过专用支架固定在前减震套筒上，制动盘的通风孔结构可在连续制动时快速散发热量，避免热衰减影响制动效果；后轮采用单碟刹配合传动链轮的集成设计，链轮与轮毂的连接位设置有缓冲胶块，可抵消传动系统的冲击载荷，延长传动部件使用寿命。整车的电气线路均沿车架管材内部或专用走线槽布置，避免线路外露造成老化或磕碰损坏，座椅下方预留有电气元件安装空间，可适配不同规格的电瓶、电控模块安装需求。

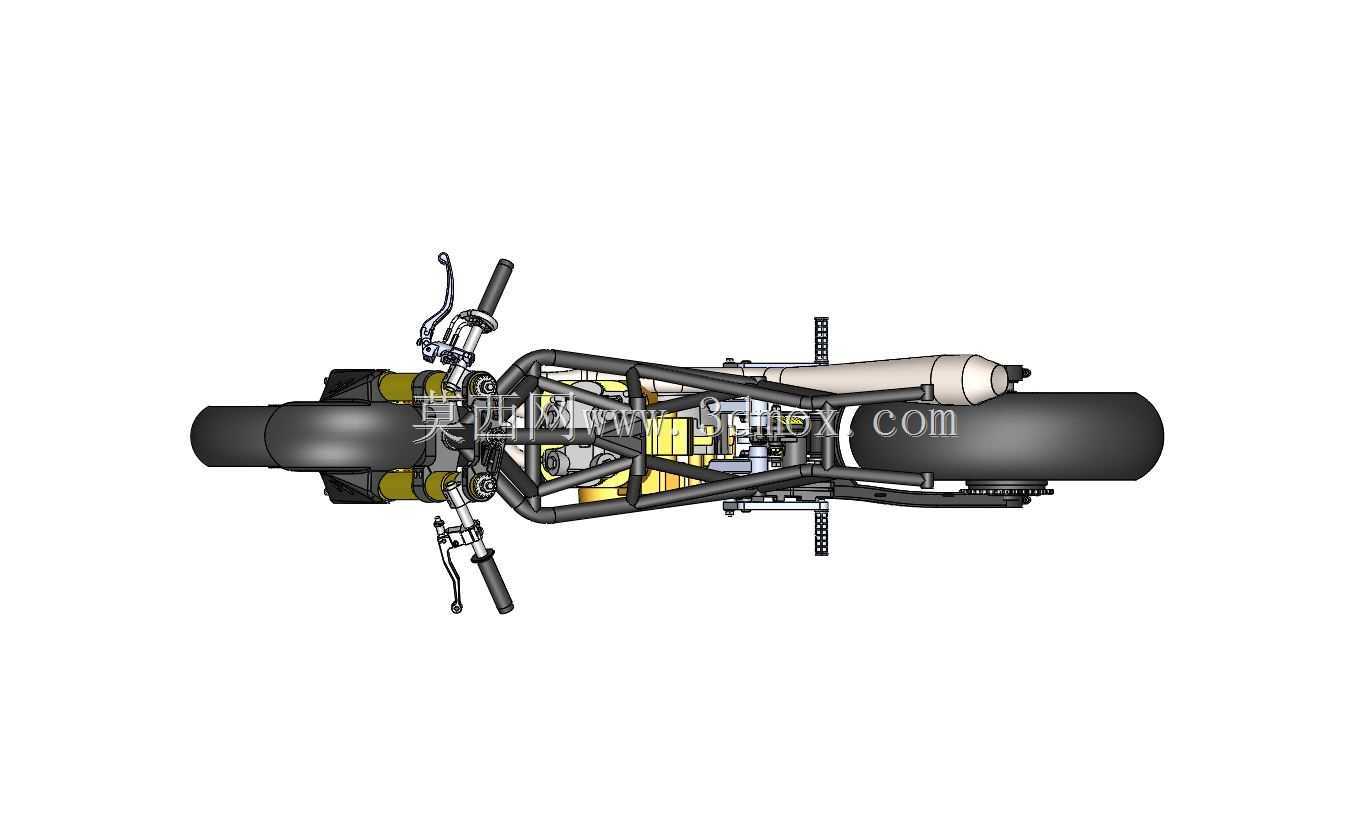

　　整车的外形尺寸经过边界校核，轴距、转向角参数符合常规摩托车的通行要求，最小离地间隙可满足常规城市道路、非铺装路面的通过需求，车把高度、脚踏位置的人机工程参数经过匹配，可适配不同身高的骑行者获得舒适的骑行姿态。车架各安装位的尺寸公差经过严格控制，可兼容同系列不同排量发动机、不同规格减震部件的改装替换，为后续个性化改装预留了足够的设计空间。
