DN50对焊连接150磅级长杆球阀结构

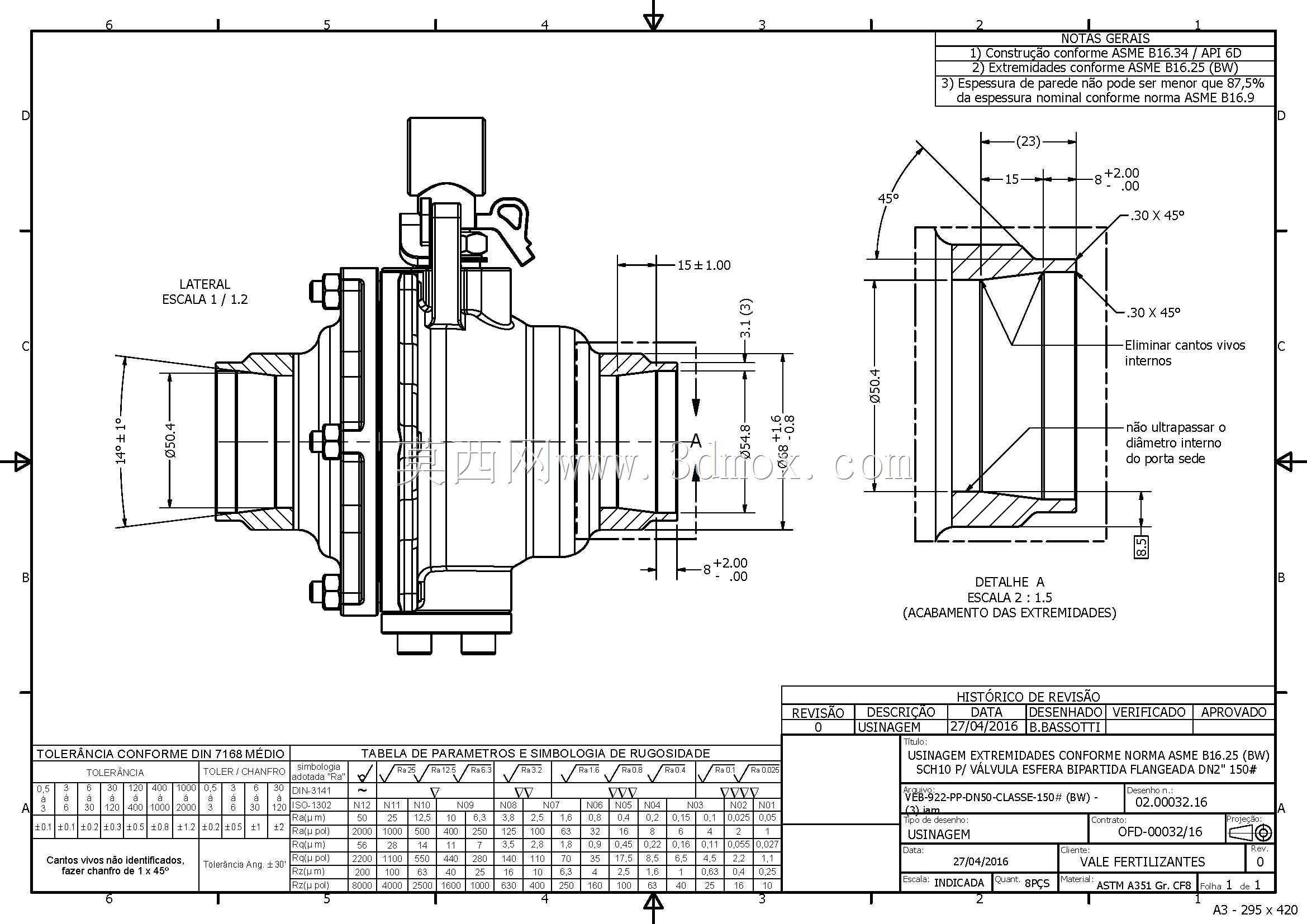

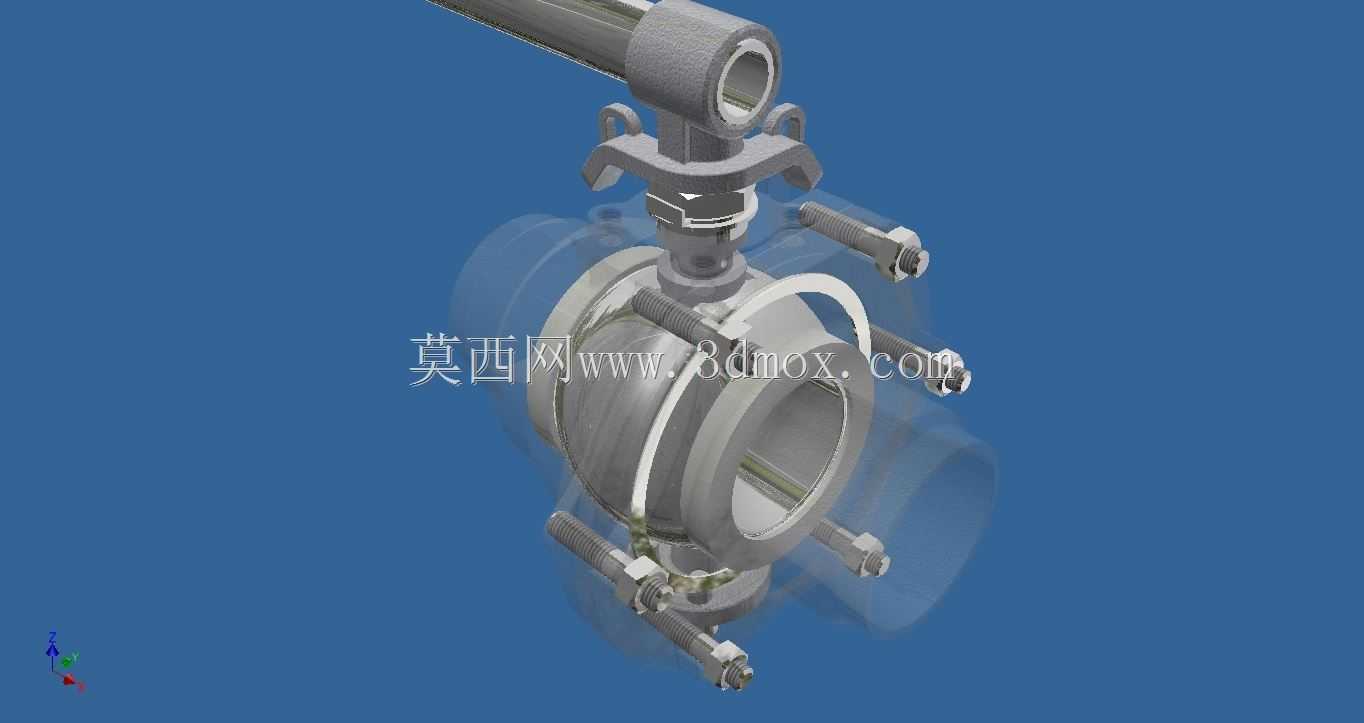

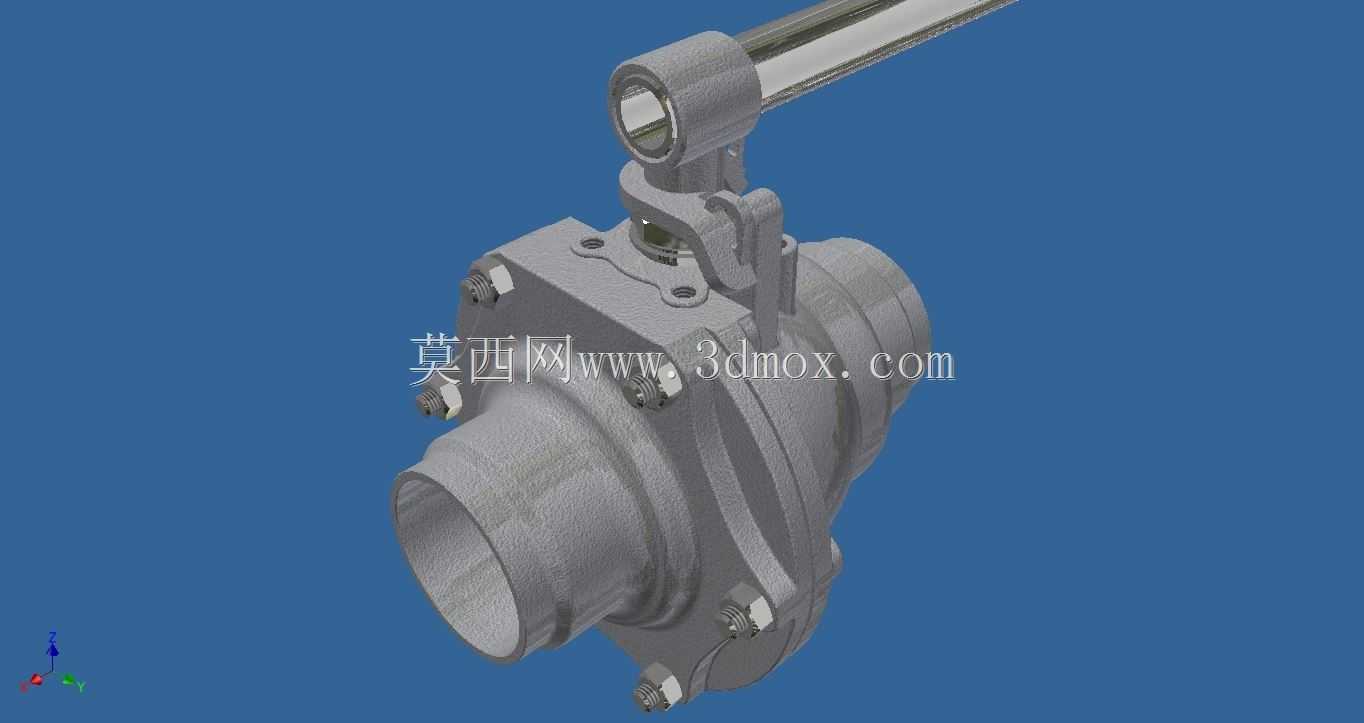

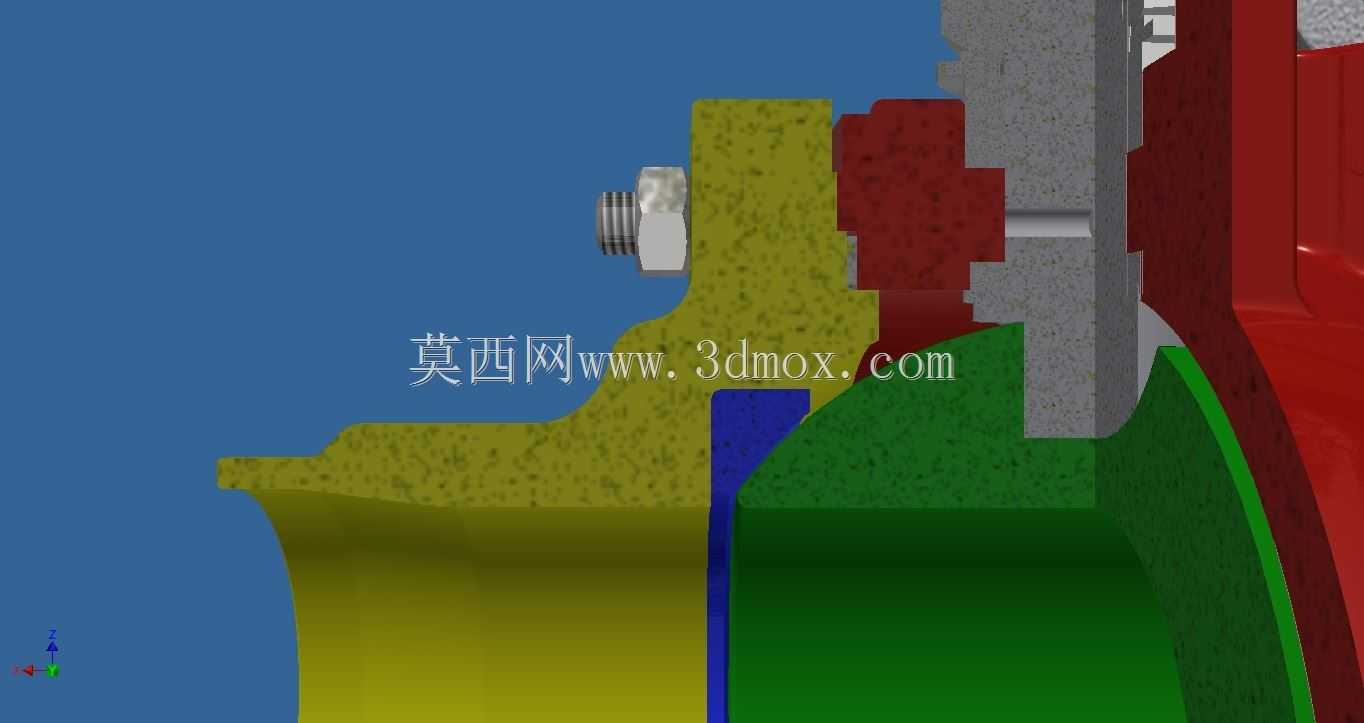

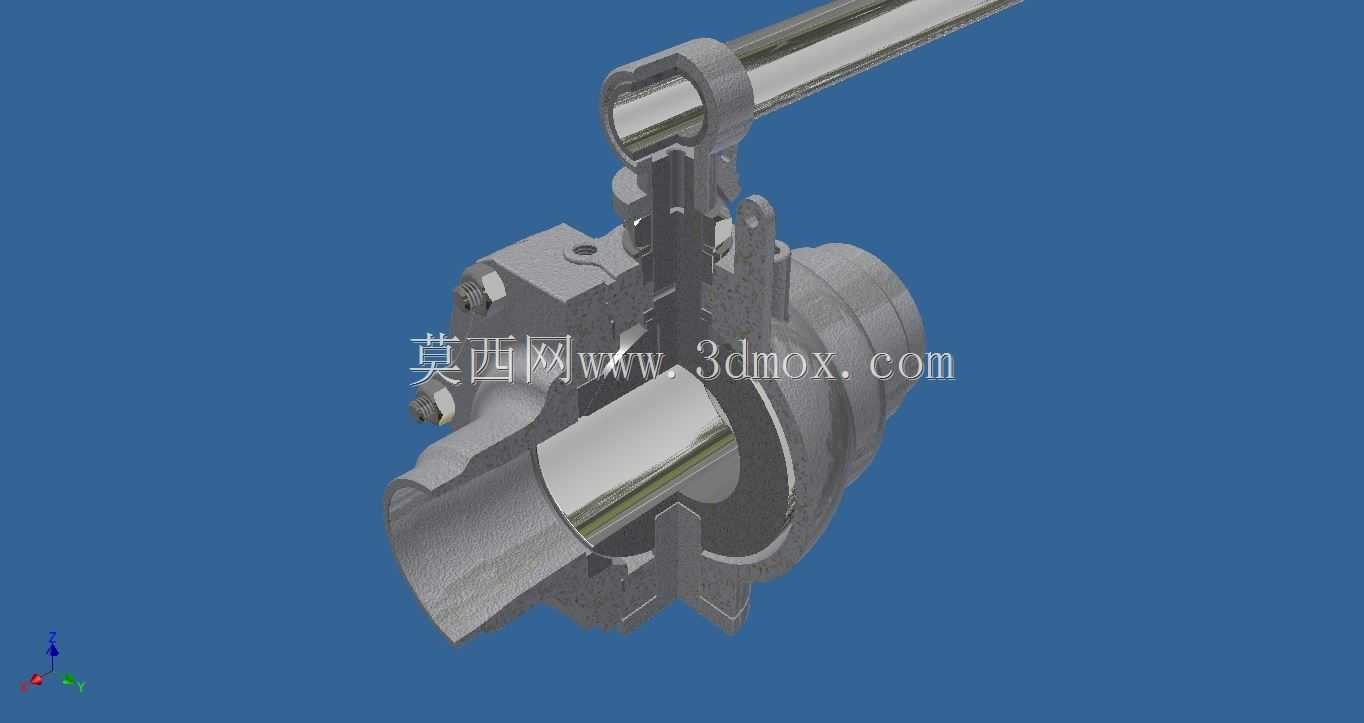

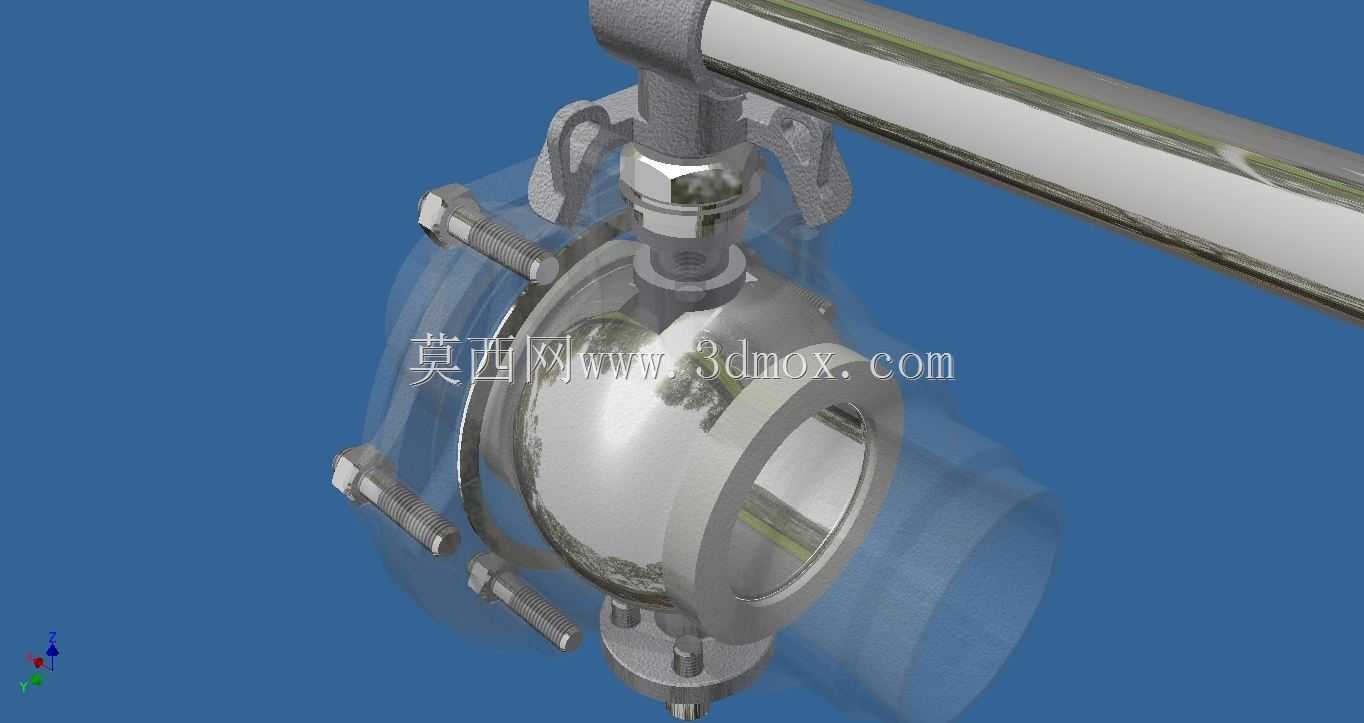

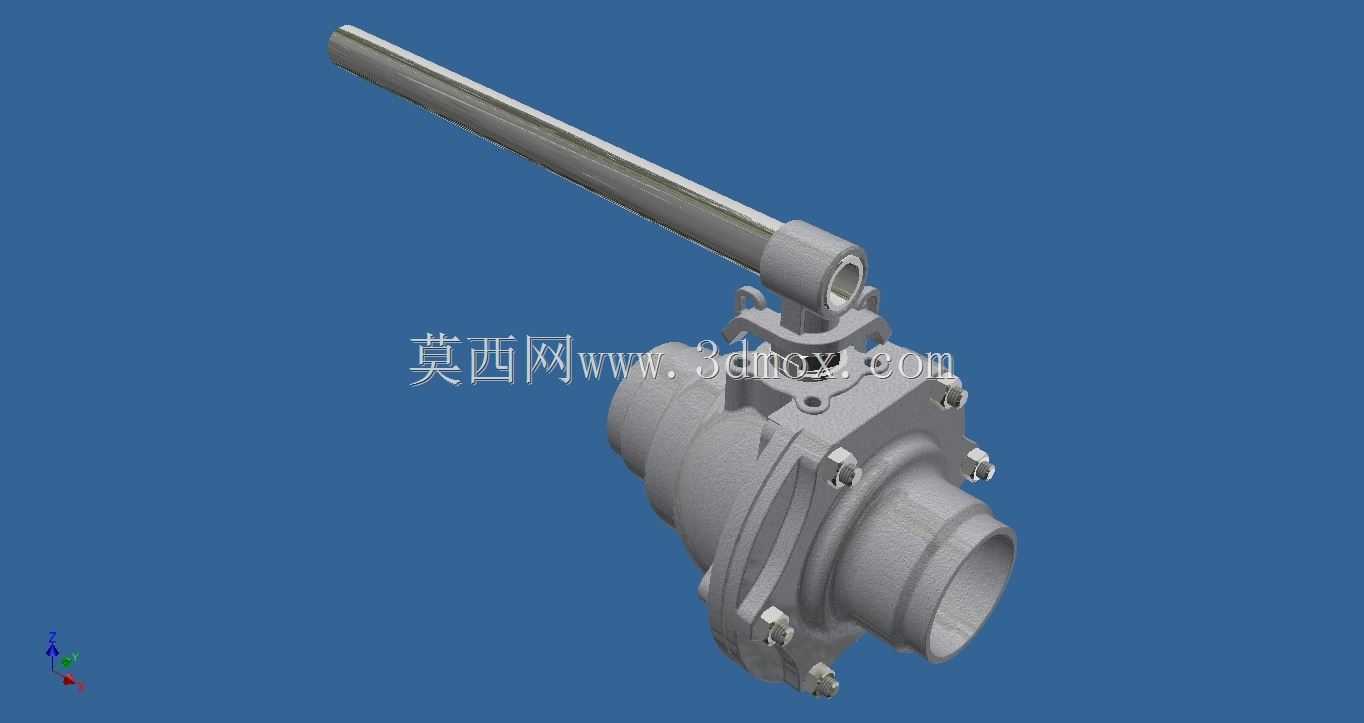

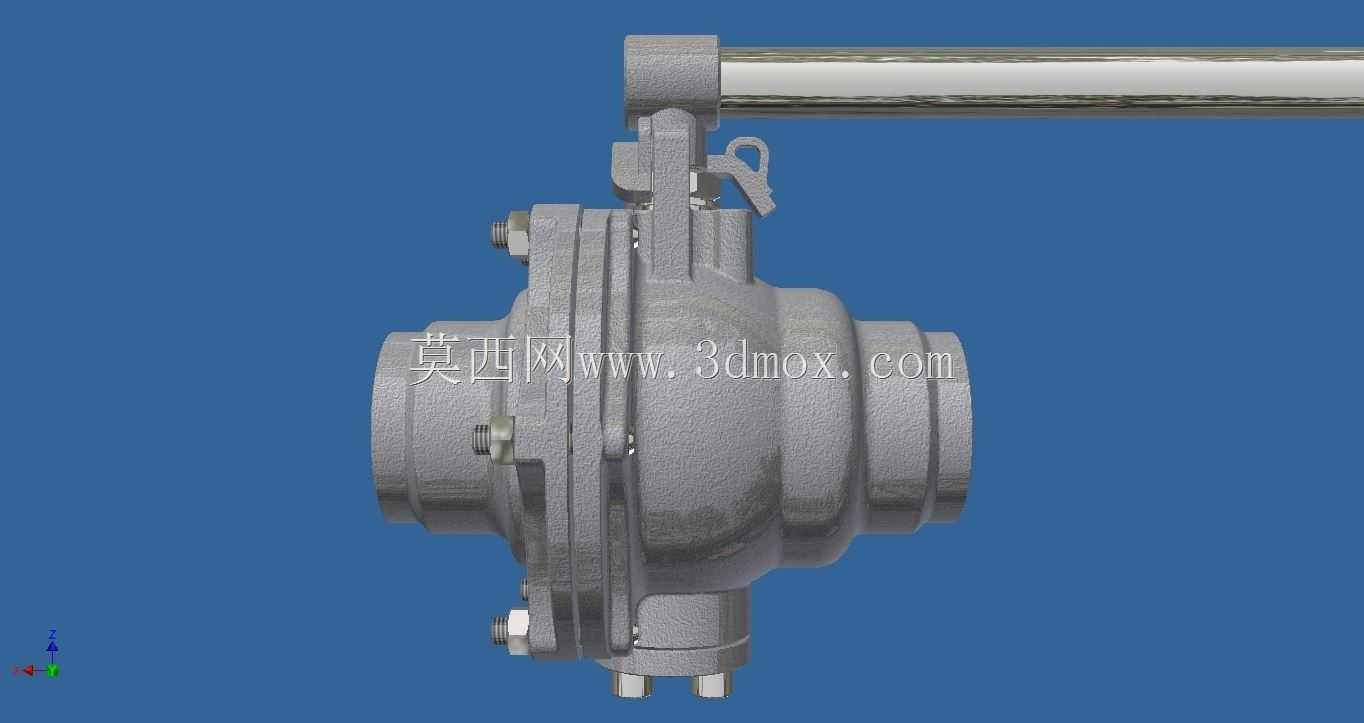

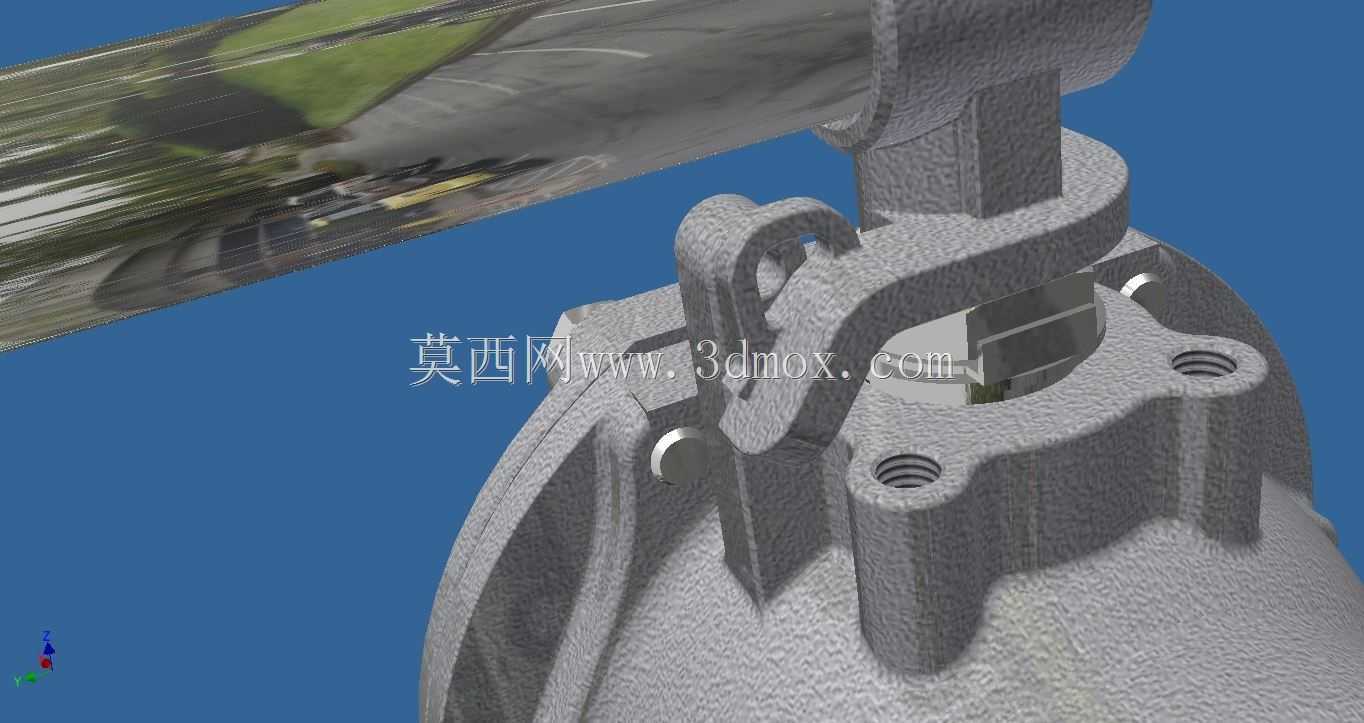

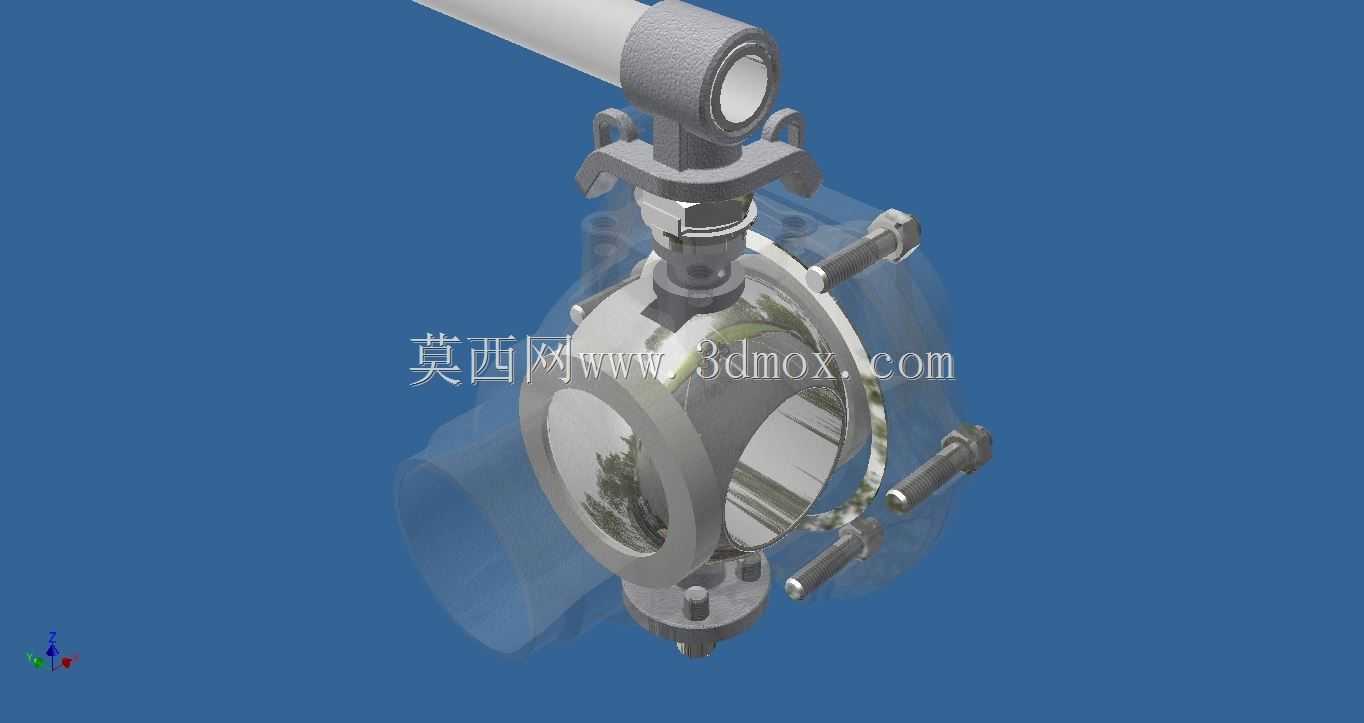

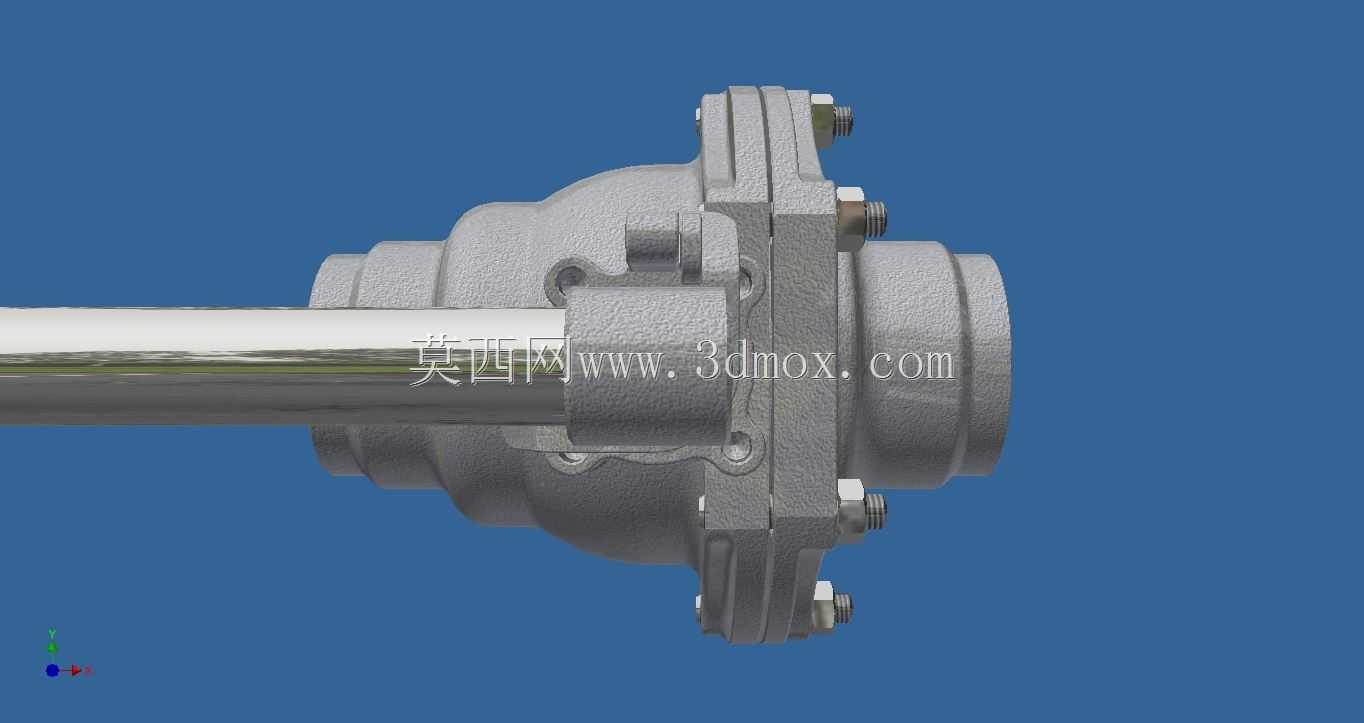

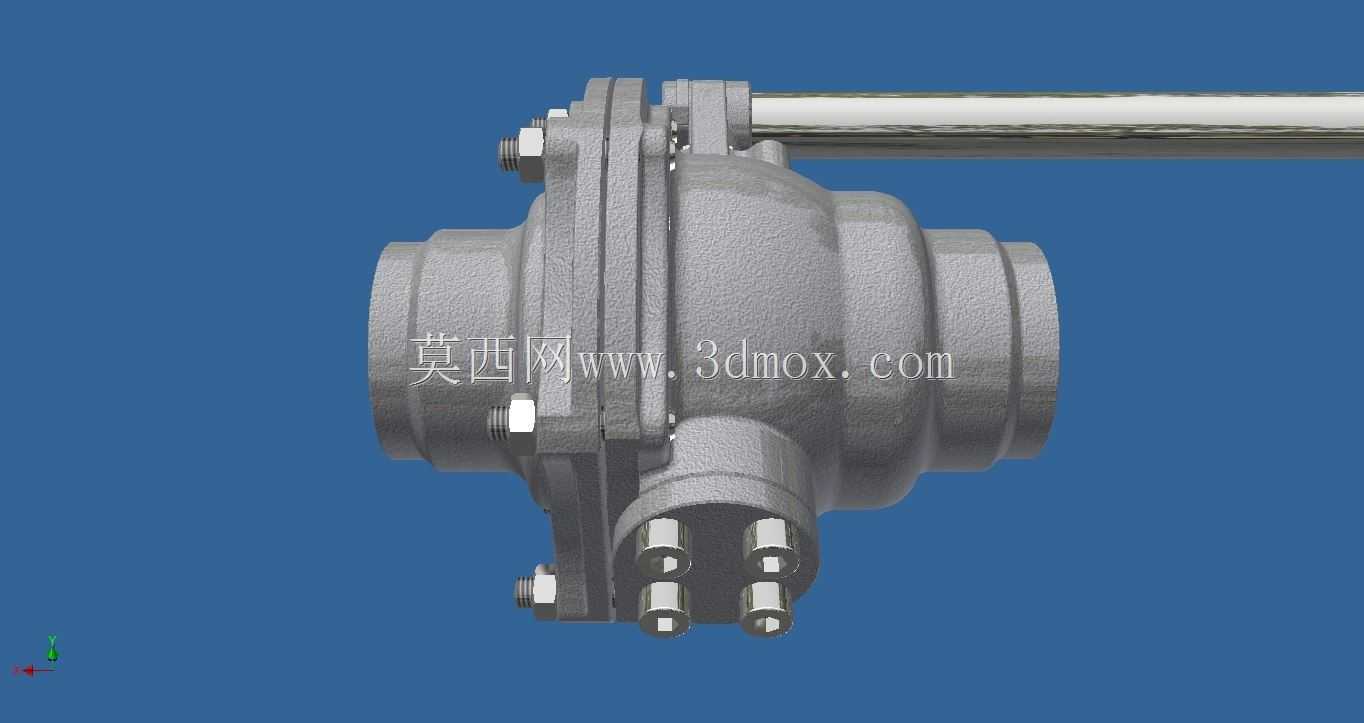

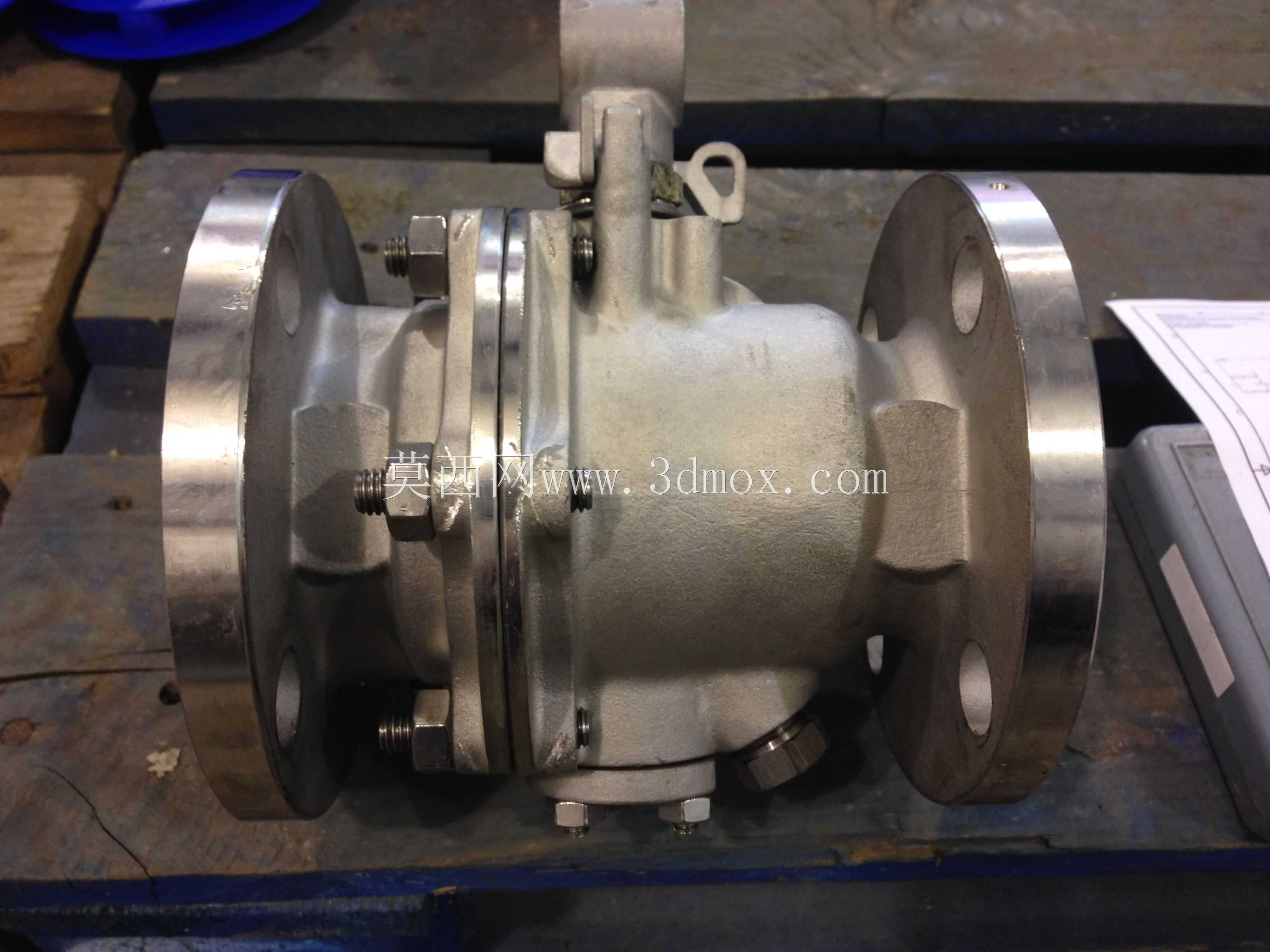

这款对焊连接球阀主要应用在符合ASME B16系列标准的中低压工业管路场景中，常见于石油化工、市政给排水、常规工业流体输送的管段截断作业，适配SCH10壁厚等级的管路，公称通径DN50，压力等级对应150磅级，可满足常规工况下的流体通断控制需求。从结构设计来看，它采用对焊连接形式，相比法兰连接能减少管路接头的泄漏点，更适合长距离敷设、对密封可靠性要求较高的管线，焊接端的尺寸完全匹配ASME B16.25标准的坡口要求，现场安装时可直接与同壁厚的管道完成对焊作业，不需要额外配置配对法兰、密封垫片及紧固件，能有效降低管路系统的整体安装成本。长杆的结构设计并非冗余配置，一方面是为了适配有保温层的管路安装场景，当管线外部包裹厚度较大的保温材料时，加长的阀杆可以伸出保温层外，方便操作人员直接完成启闭操作，不需要额外在保温层上预留过大的操作孔洞，也能避免阀杆位置的保温层出现密封不严的问题；另一方面长杆结构可以让操作手柄远离高温管路本体，当输送介质温度较高时，能减少热量向操作端传递，避免操作人员操作时出现烫伤风险。阀体采用两片式法兰螺栓紧固结构，中法兰位置的密封配合面经过精密加工，配合螺栓的均匀预紧，可保证中腔位置的密封可靠性，球体与密封副的配合经过尺寸校核，在额定压力工况下可实现零泄漏截断。设计过程中充分考虑了管路应力的影响，阀体的壁厚分布经过应力校核，在满足87.5%管道标称压力承载要求的前提下，尽可能优化了阀体的重量分布，避免不必要的材料冗余，同时阀杆的抗扭强度经过验算，在额定操作力矩下不会出现阀杆变形、断裂的问题，手柄的长度经过力矩匹配，操作人员不需要借助额外的加力杆，仅靠手动操作即可完成带压状态下的阀门启闭。安装边界上，阀门两端对焊端的外径、坡口角度完全匹配对应通径SCH10壁厚的管道尺寸，整体安装长度符合常规对焊球阀的尺寸规范，现场布置管线时不需要额外调整管段间距，可直接替换同参数的其他同类型阀门，阀杆顶部的操作手柄在全开、全关位置的回转半径经过核算，安装时只要预留出对应半径的操作空间，即可保证手柄回转无干涉，不会出现操作时与周边管线、支架碰撞的问题。在实际选型应用中，这款阀门可适配水、油品、常规腐蚀性较弱的化工介质等多种流体工况，密封副的材料可根据实际输送介质的特性做对应调整，三维模型完整还原了阀门的所有装配细节，包括阀体、球体、阀杆、手柄、连接螺栓、密封件的相对位置与配合尺寸，可直接用于管路布置的干涉校验、安装模拟，也可作为同类型阀门设计的参考蓝本，帮助结构设计人员快速完成同类产品的方案迭代，减少重复建模的工作量。
