DN2500双流向方形闸门结构设计

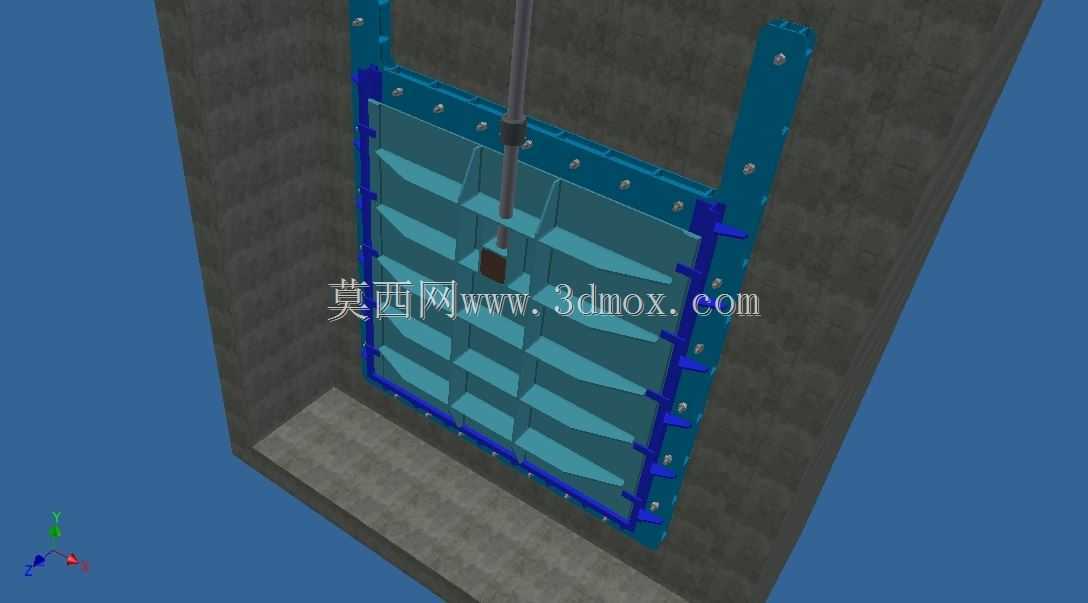

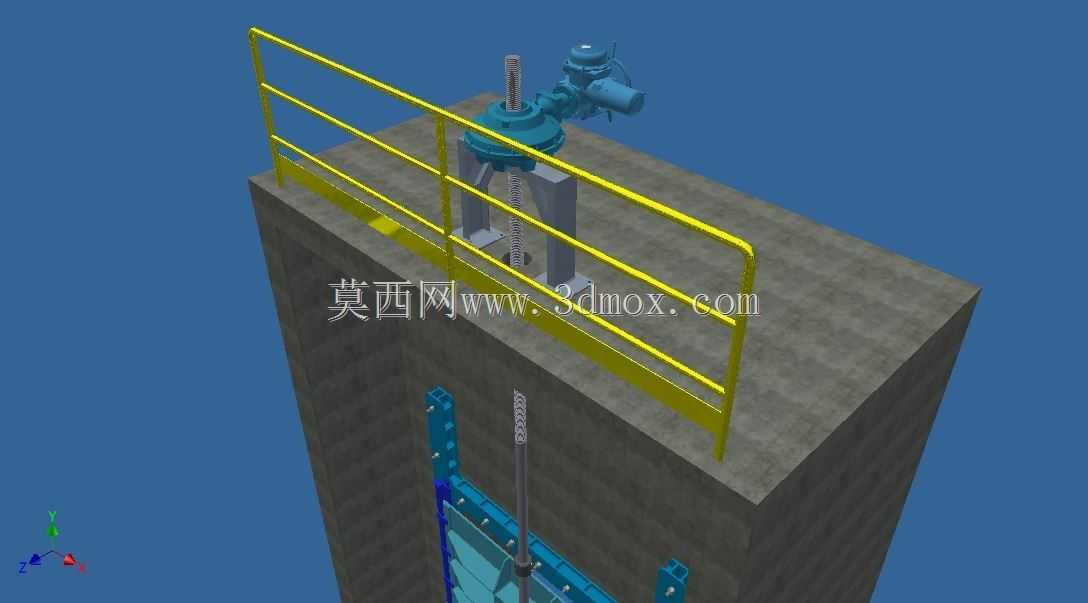

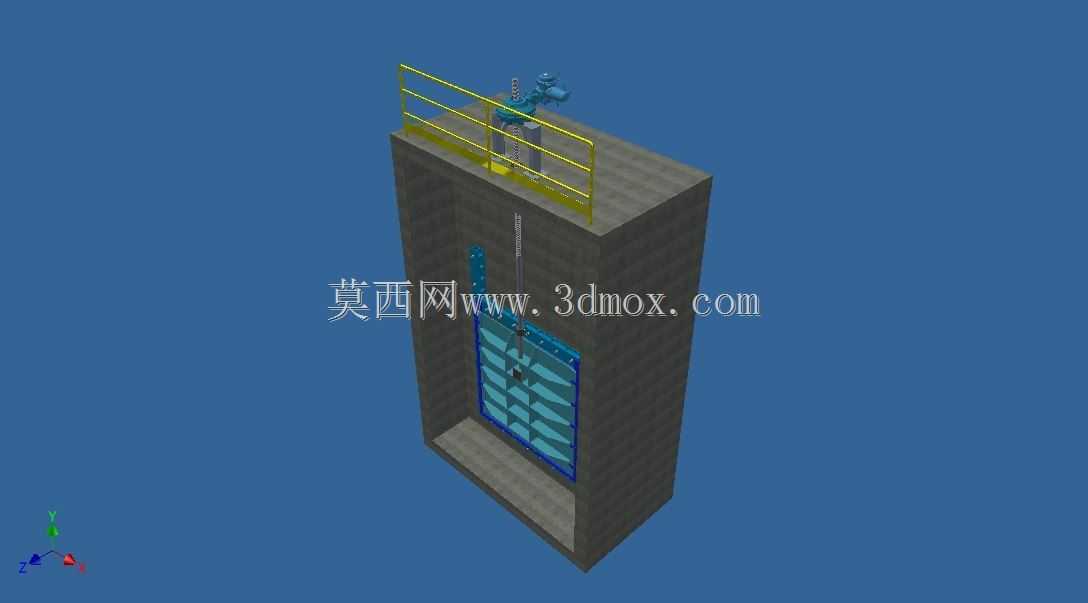

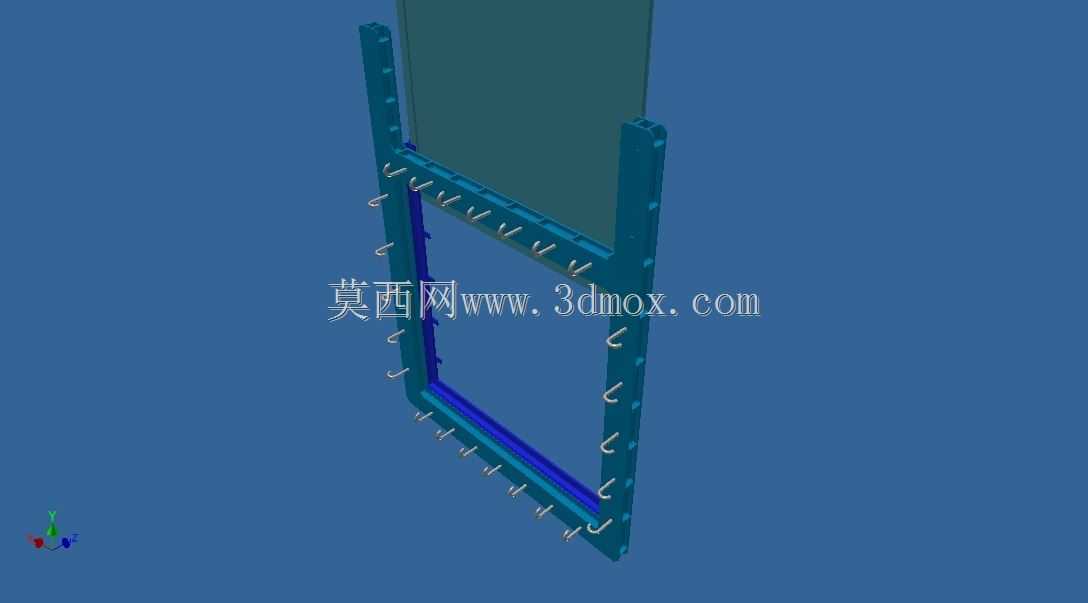

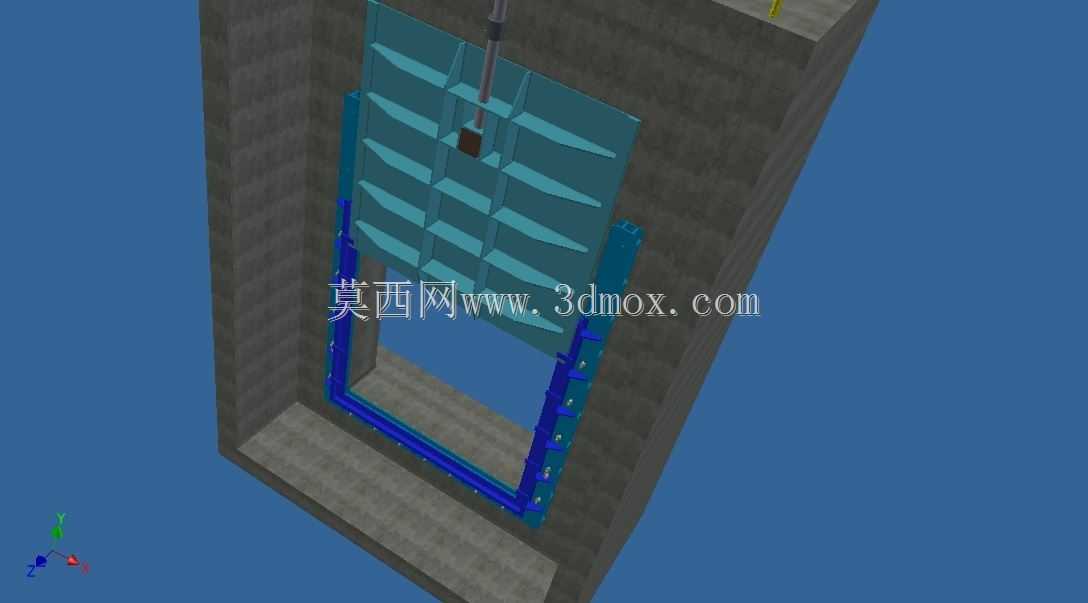

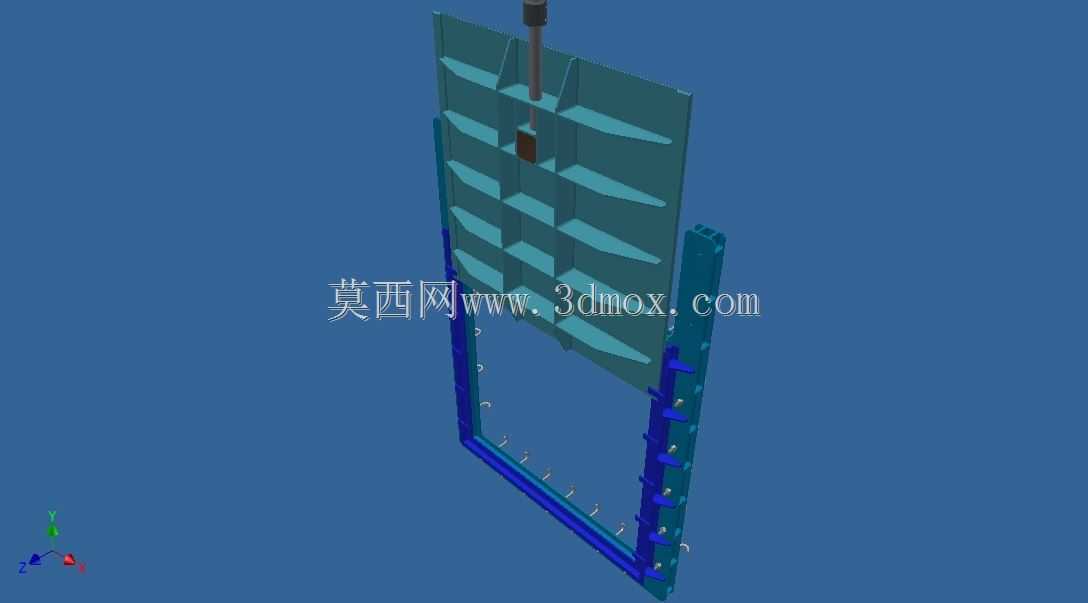

这款DN2500规格的双流向方形闸门，主要应用在市政给排水、水利枢纽、工业水处理厂的通水廊道中，承担双向水流的截流、调节通断功能，区别于常规单向承压闸门，可适配廊道内正反两个方向的水压工况，无需根据水流方向调整安装朝向，降低了现场安装的对位校验难度。从结构设计逻辑来看，整体采用方形适配矩形通水廊道的安装边界，闸板框架主体选用ASMT A36碳钢板材加工，这类材料的焊接性能优异，结构强度足以承受2500mm通径对应的水压载荷，长期埋入混凝土结构中也能保持稳定的结构刚性；而闸杆、密封座、紧固件以及预埋锚固部件则采用不锈钢材质，避免长期接触水体产生锈蚀卡涩，保障启闭动作的顺畅性。顶部设置的启闭机安装平台配套安全防护护栏，平台与混凝土井体顶部齐平，方便运维人员日常操作、检修启闭机构，护栏高度符合水工构筑物的安全防护要求，避免运维作业时发生坠落风险。闸板的导向结构采用导轨配合导套的形式，在闸板升降过程中提供全程径向约束，避免高压差下闸板出现偏移卡滞，密封面贴合精度可满足零渗漏的截流要求。设计时参考了AWWA C-501水工闸门的构造标准，整体自重约3.1吨，安装时需要在混凝土廊道浇筑阶段提前预埋锚固组件，锚固点的位置公差需要控制在±2mm范围内，避免后期安装时出现螺栓孔对位偏差；井体顶部的平台尺寸需要预留足够的启闭机操作空间，闸杆的垂直公差需要控制在1/1000以内，保障升降过程中闸杆不会出现偏磨。双流向的结构设计让这款闸门可以应用在潮汐河段的排水廊道、污水处理厂的进出水联络渠等存在水流反向可能的场景，不需要额外设置止回结构，单台设备即可完成双向截流功能，相比传统单向闸门加止回阀的配置，减少了流道内的水头损失，也降低了整体工程的造价与后期运维成本。闸板的密封结构采用整体包覆式设计，在正反两个承压方向都能形成均匀的密封比压，不会因为水流方向改变出现密封失效渗漏的问题。
