伞齿轮驱动刀闸阀结构设计方案

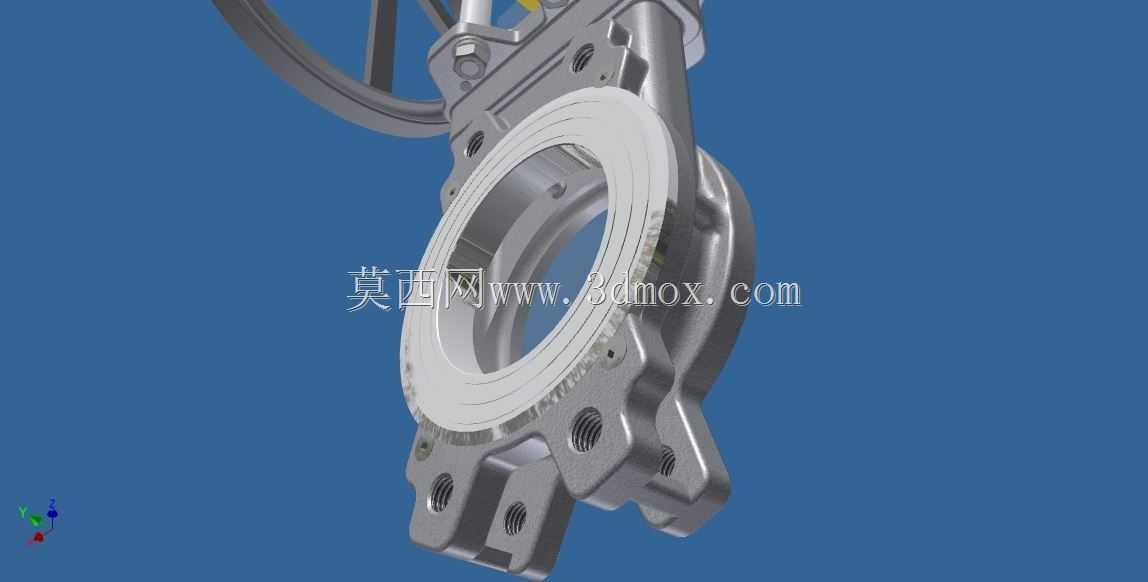

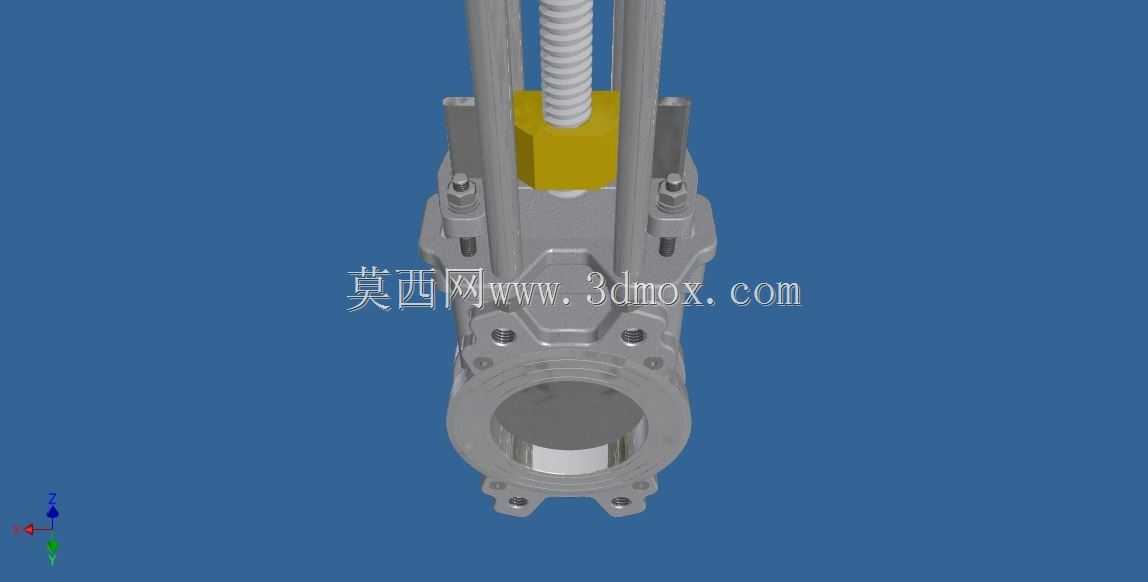

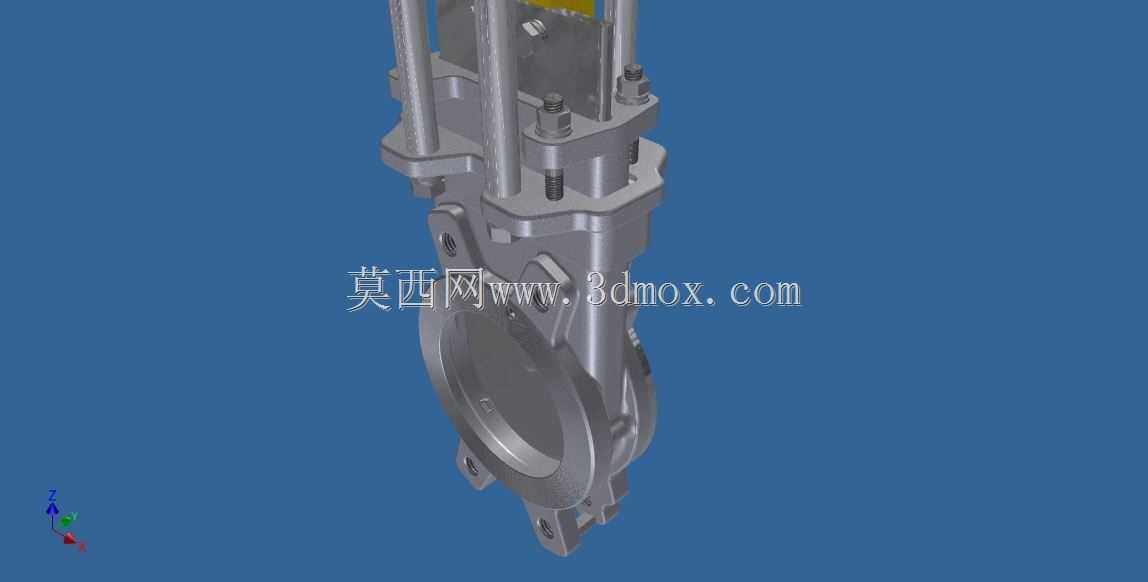

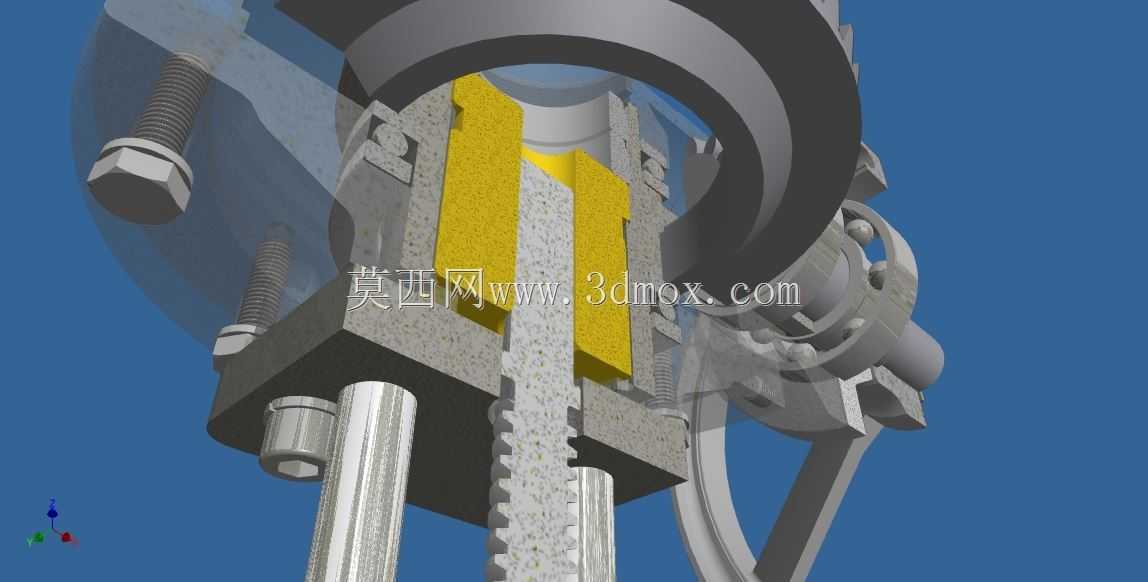

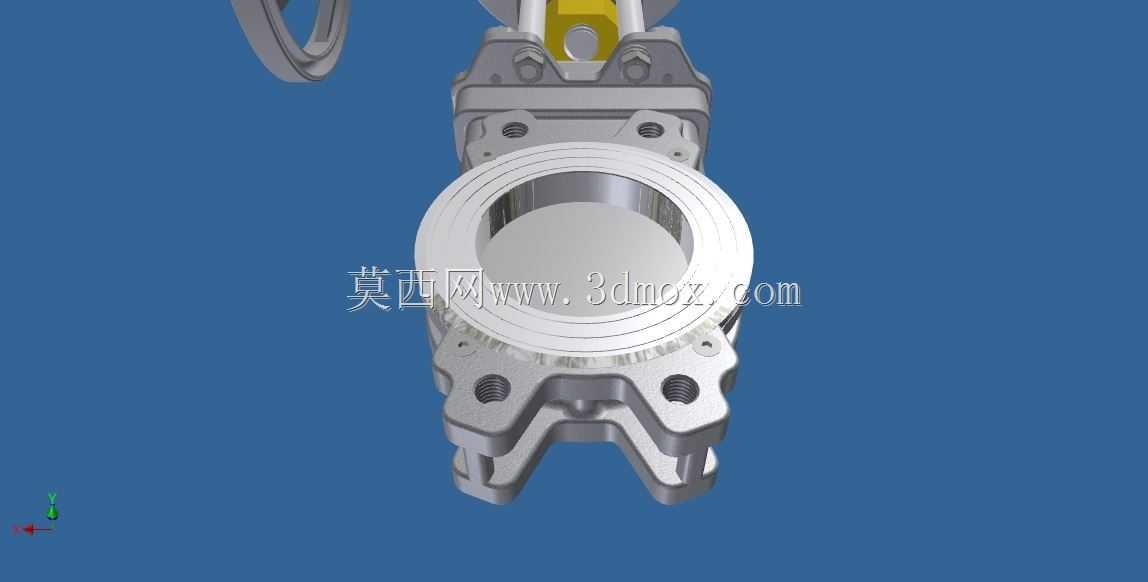

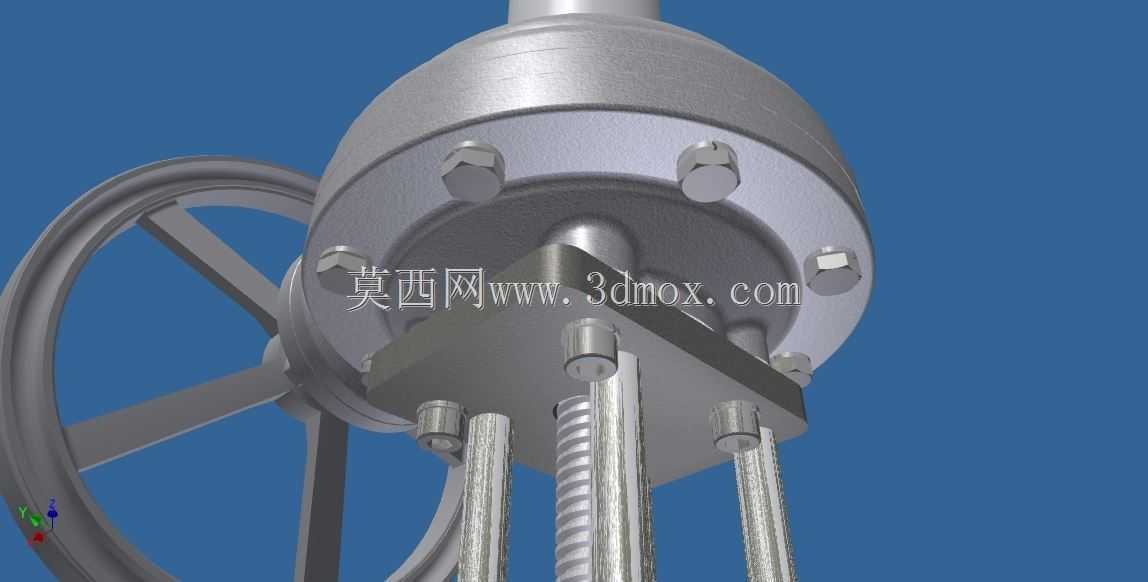

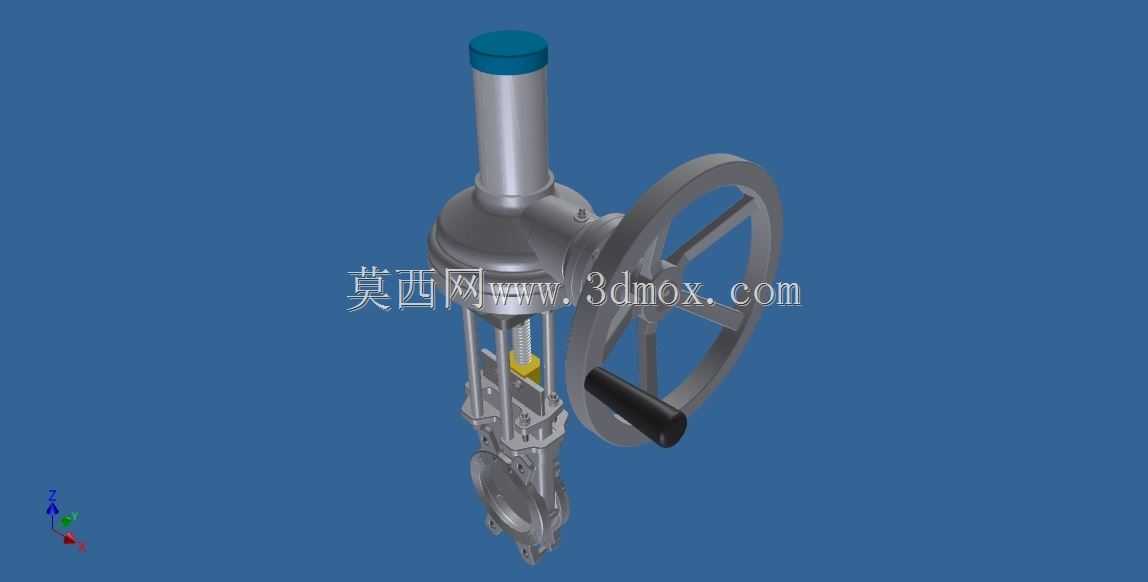

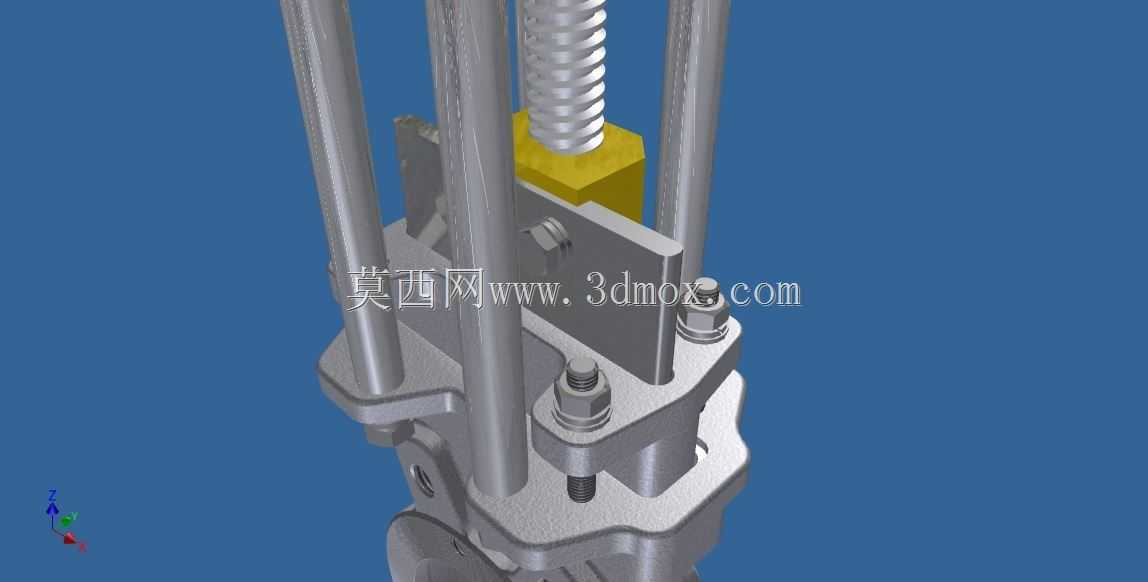

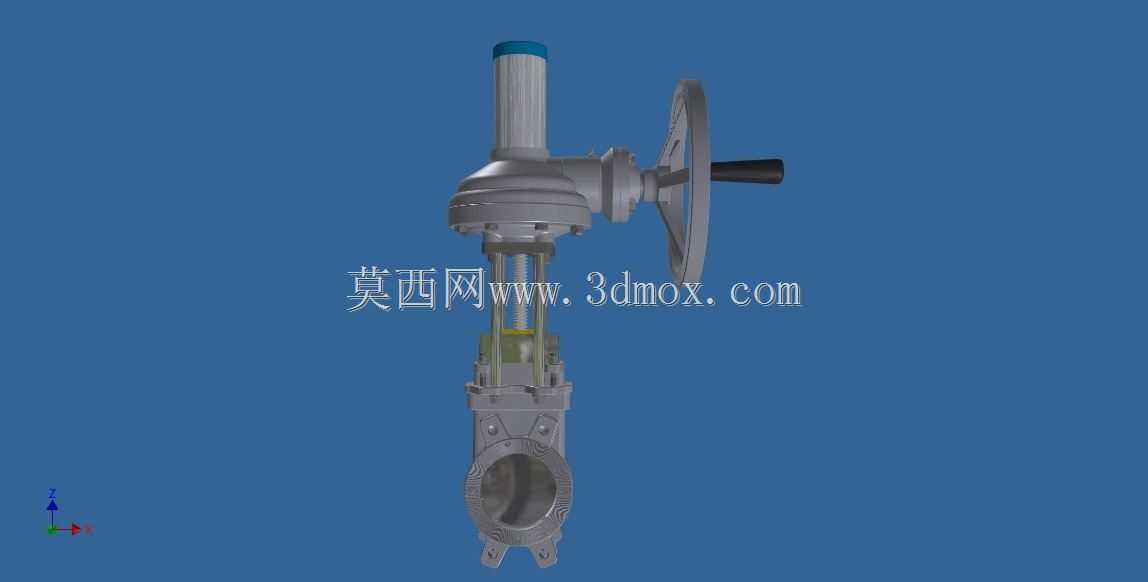

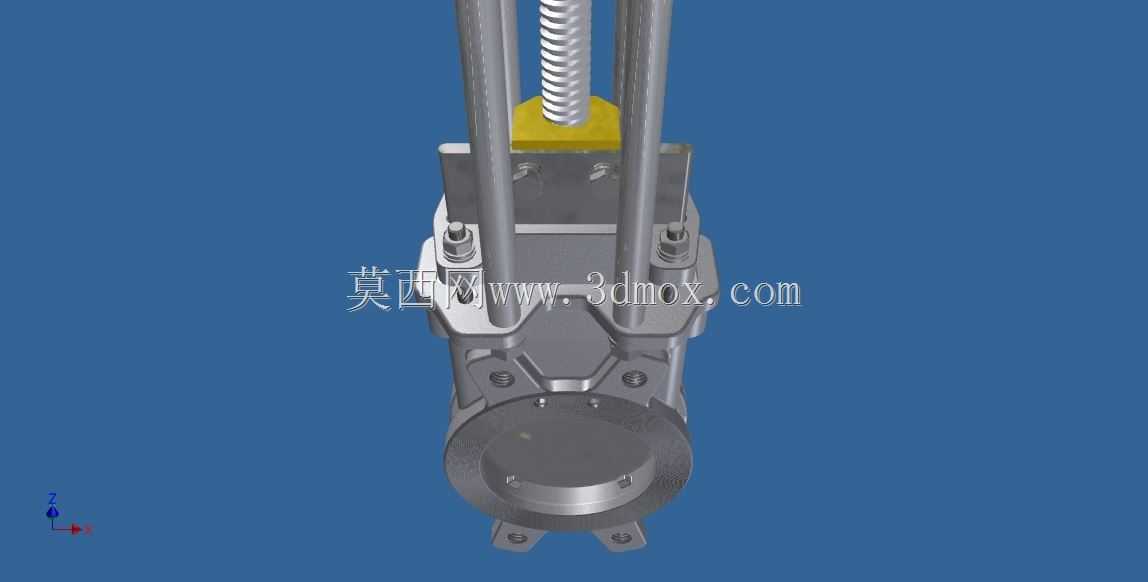

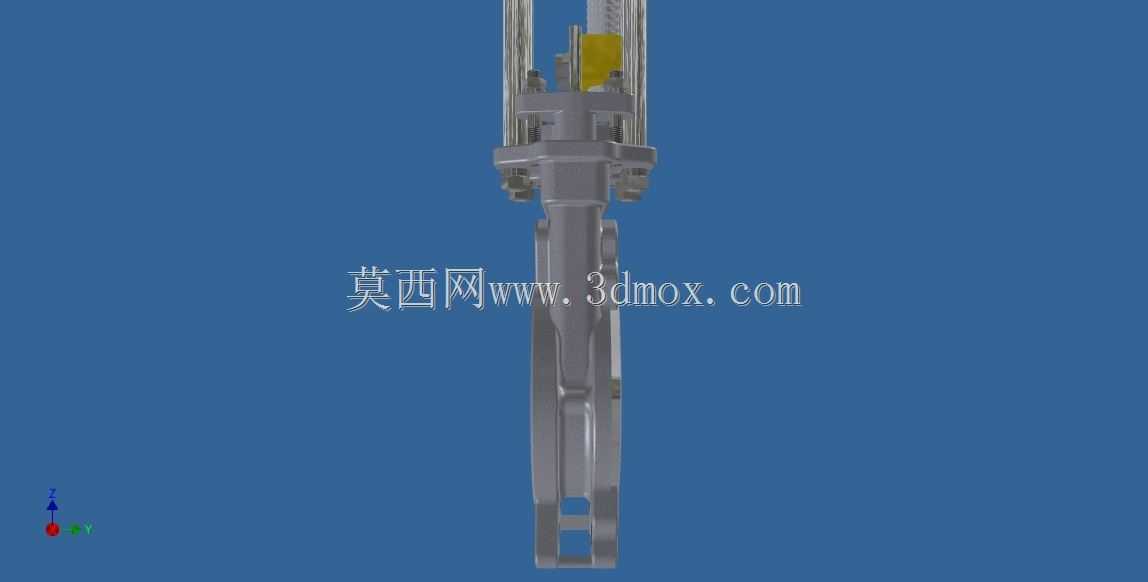

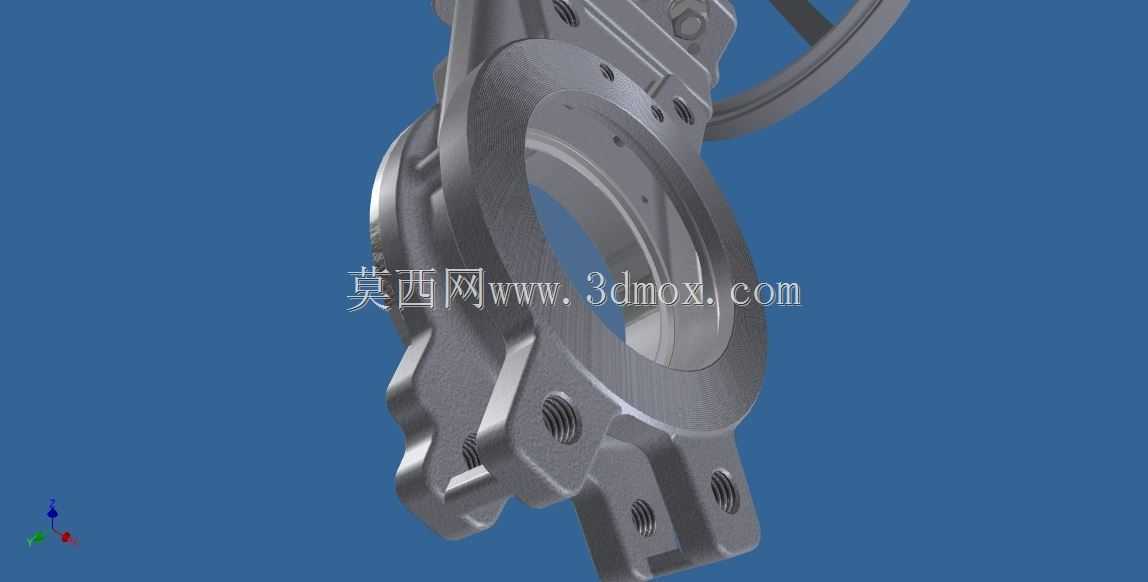

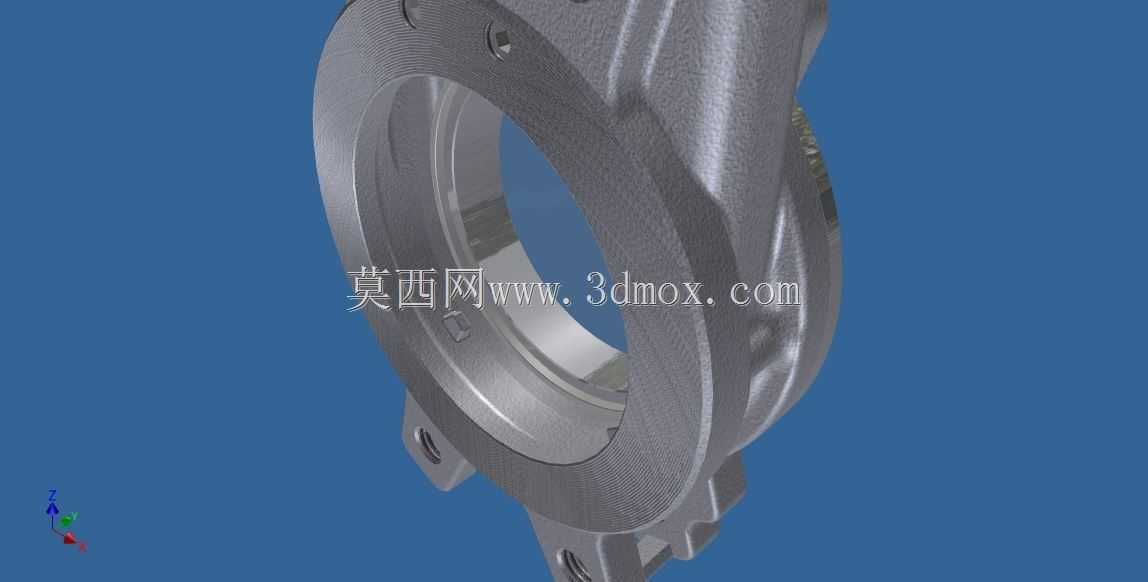

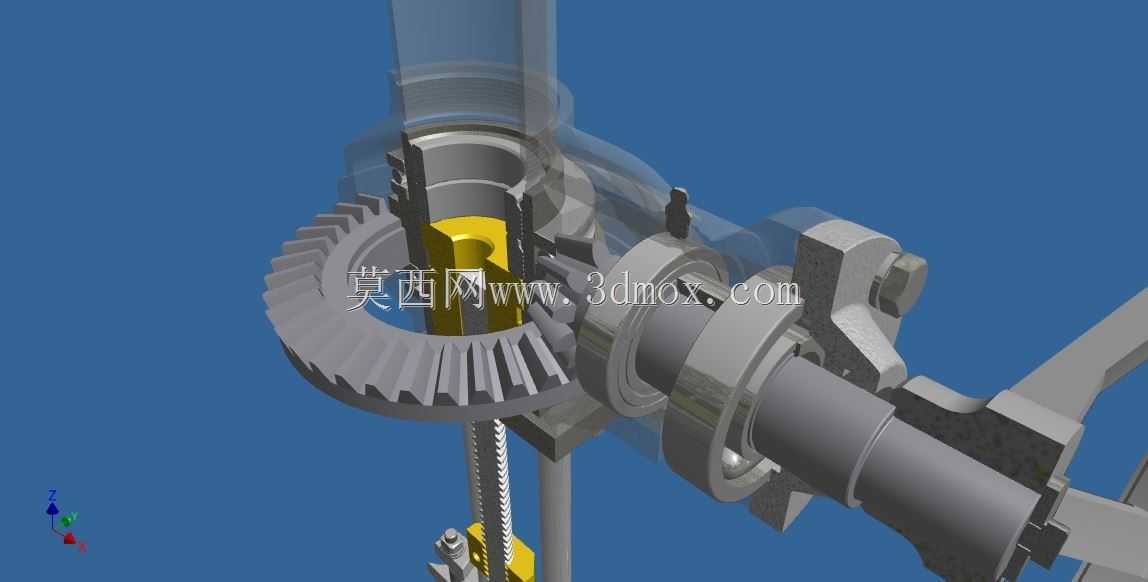

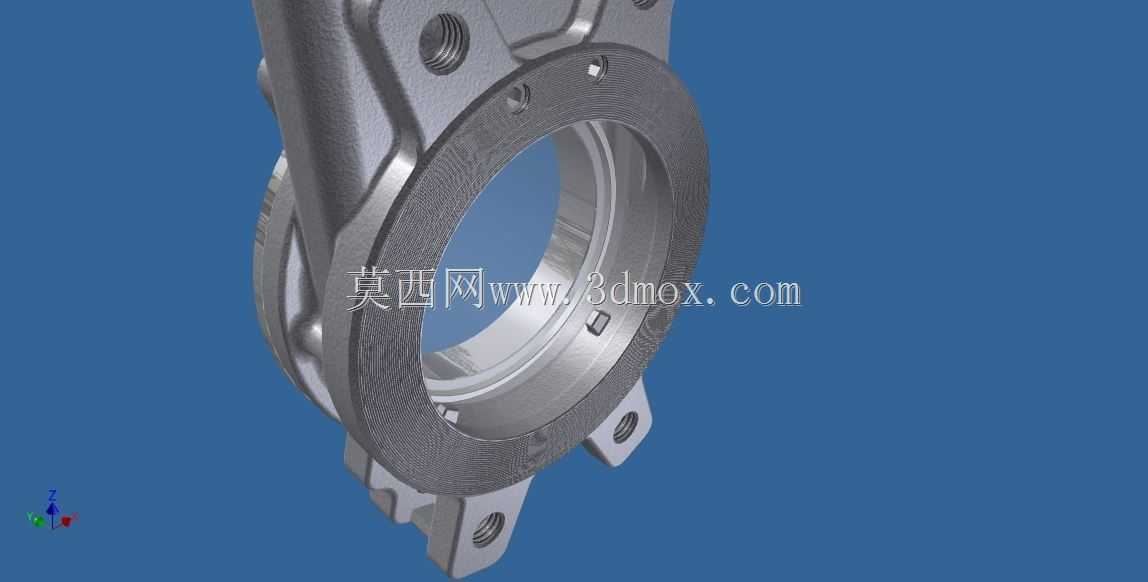

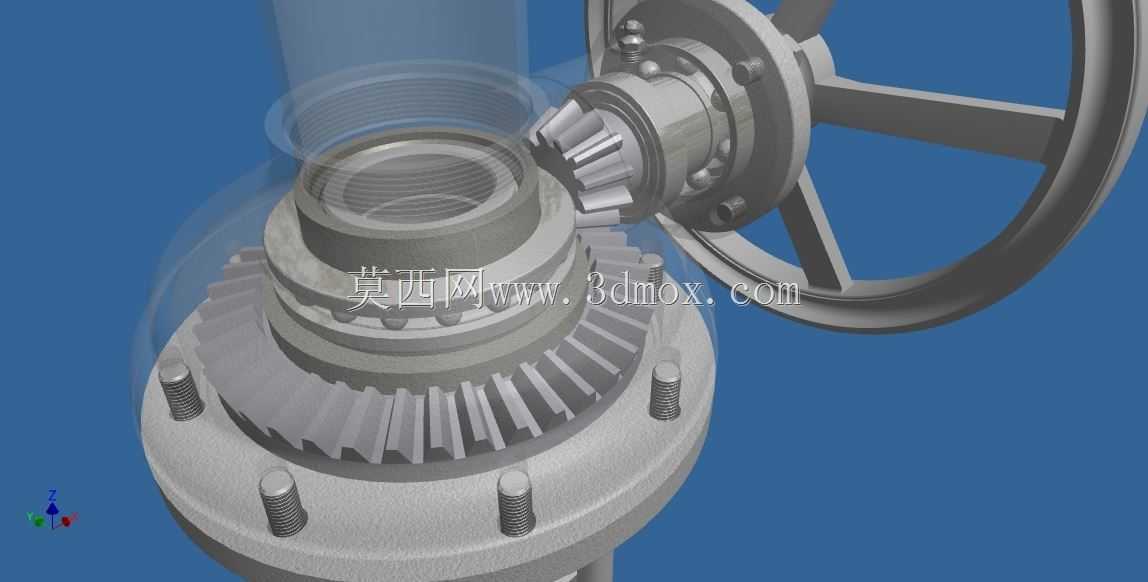

这款伞齿轮驱动的刀闸阀，主要面向含固体颗粒、纤维介质的工业管路截断场景，常见于市政排污、选矿矿浆输送、造纸纸浆管路、煤化工灰水系统这类工况，普通软密封闸阀在这类介质里容易出现阀板卡涩、密封面冲蚀磨损过快的问题，刀闸阀依靠薄型刀状闸板的剪切动作，能直接切断介质里的缠绕物、固体颗粒，避免密封面卡滞。从结构设计来看，它采用伞齿轮副作为传动结构，相比普通手轮直接驱动的结构，能把手轮的输入扭矩通过锥齿轮换向传递到阀杆，一方面可以把操作手轮设置在更便于人员操作的侧向位置，避免高空或者狭窄安装位置下操作空间不足的问题，另一方面锥齿轮的减速增扭特性，能大幅降低大口径阀门开关时的操作力，DN100到DN150通径的规格下，即使管路带压操作，单人也能完成开关动作，不需要额外加装助力结构。设计时阀杆采用明杆结构，阀杆的升降行程直接对应闸板的开度位置，现场巡检人员可以直观判断阀门的开关状态，避免误操作；闸板采用金属硬密封配合的结构，密封面做了硬化处理，能耐受矿浆、灰水这类带颗粒介质的长期冲蚀，连接法兰遵循ANSI B16.5 150磅级的尺寸标准，安装时可以直接和同压力等级的管路法兰配对，不需要额外加工转接法兰，适配性更强。扭矩设计上最大操作扭矩控制在735Nm以内，匹配F10规格的ISO 5211安装接口，后期如果需要加装电动、气动执行机构，不需要额外修改支架连接尺寸，直接适配标准执行器就能完成自动化改造。安装边界上，这款阀门的结构长度比同通径的楔式闸阀更短，占用的管路轴向空间更小，在老旧管路改造、空间紧凑的管廊布局场景里优势明显，伞齿轮箱的手轮操作侧预留了足够的操作空间，安装时不需要额外预留过长的操作检修位，阀盖部分的填料函采用多层填料密封结构，带压状态下也可以在线更换填料，不需要停路泄压就能完成密封维护，减少工况停机时间。闸板的导向结构采用双侧导轨设计，开关过程中闸板不会出现偏摆，避免单侧密封面过度磨损，长期开关循环下也能保持密封性能稳定，底部采用全通径的流道设计，介质通过时没有缩径，流阻更小，不容易在阀腔内部积存介质残渣，避免长期使用后出现阀腔积渣导致的开关卡涩问题。
