DN8150磅级旋启式法兰止回阀结构

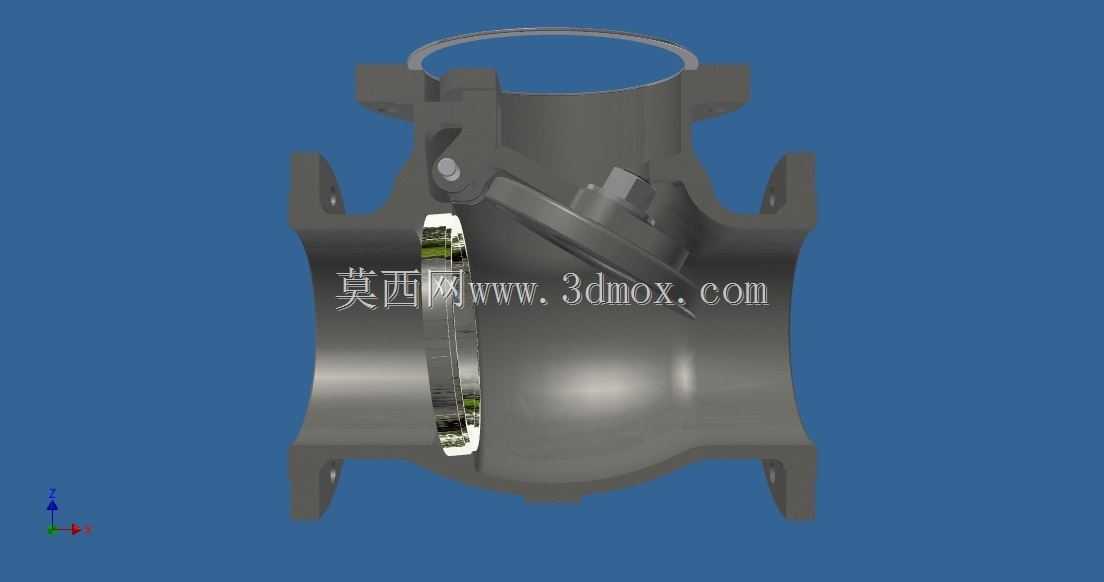

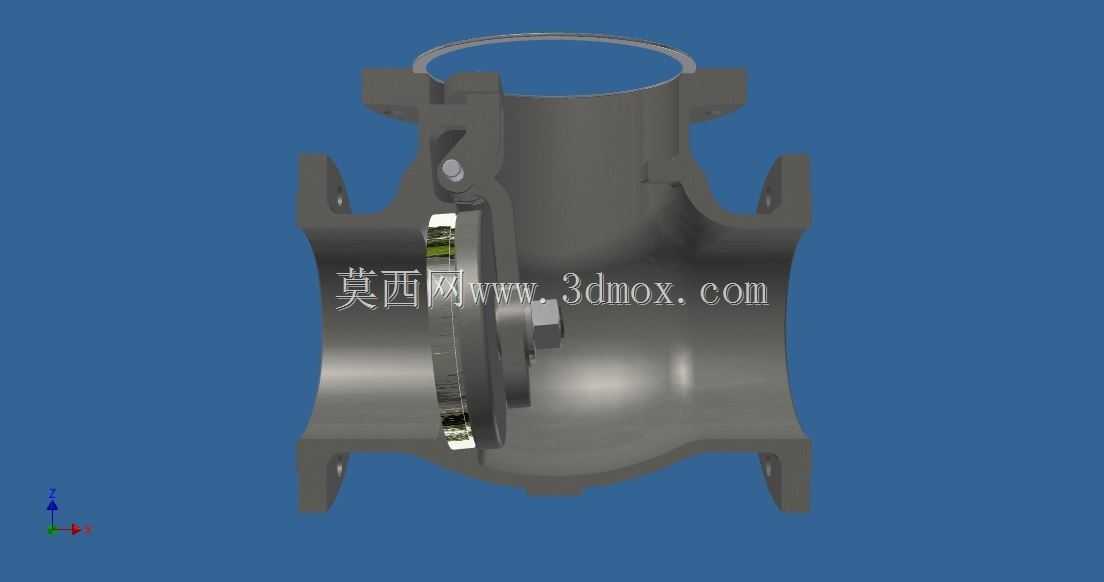

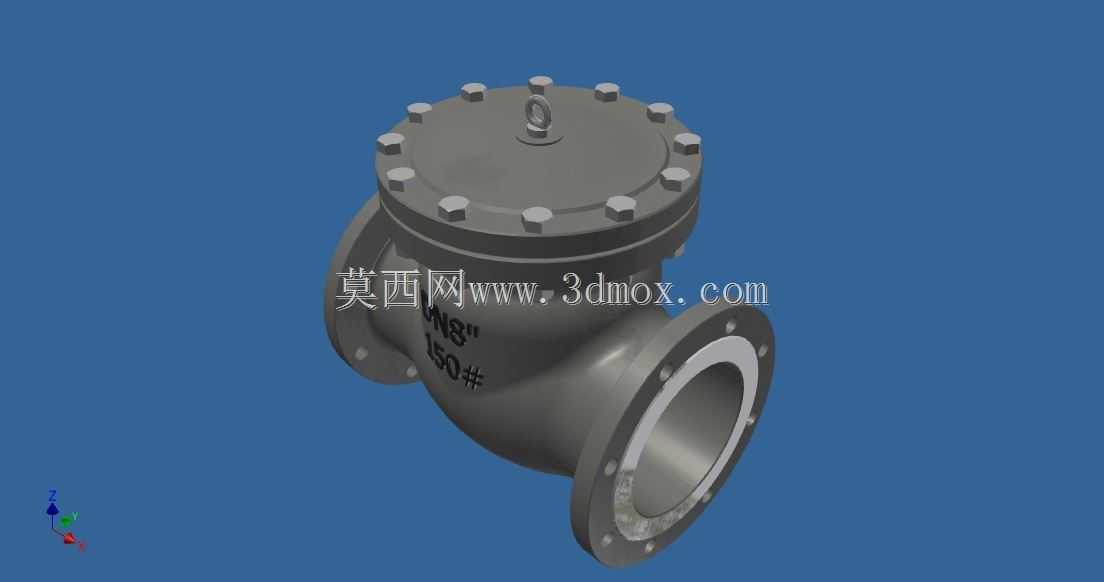

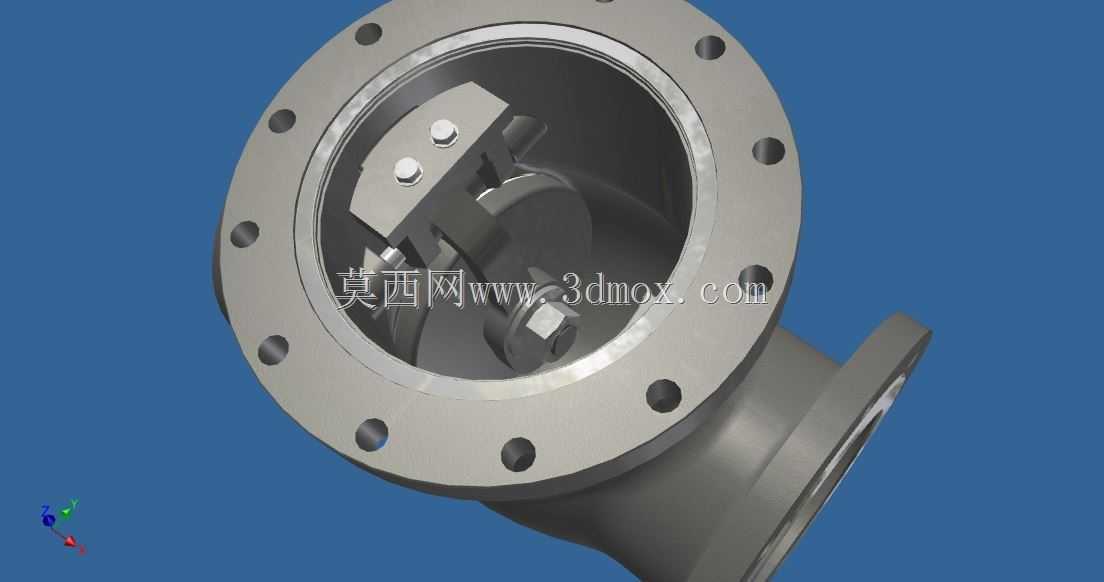

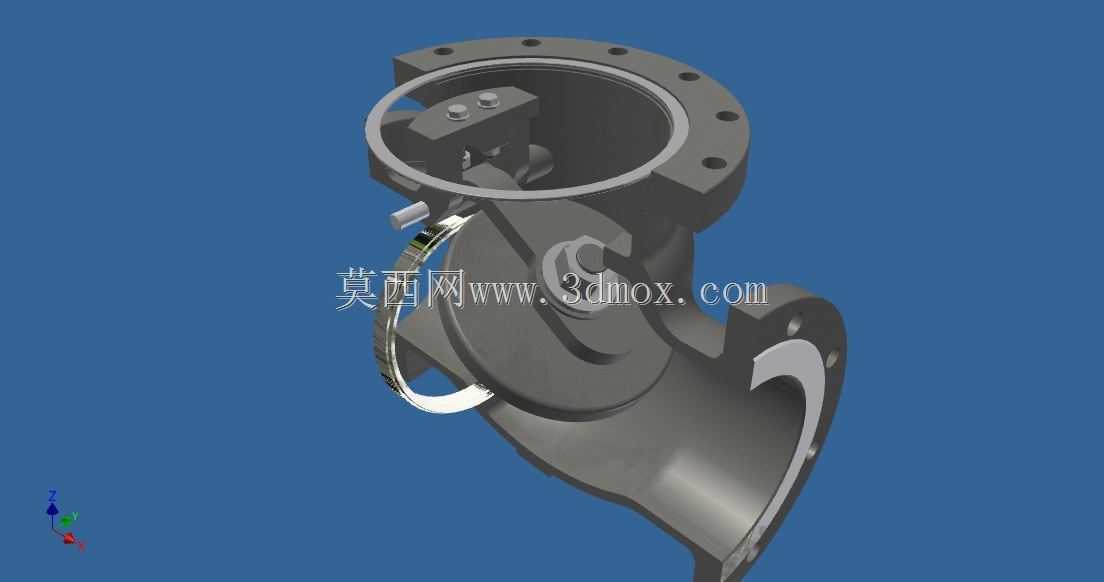

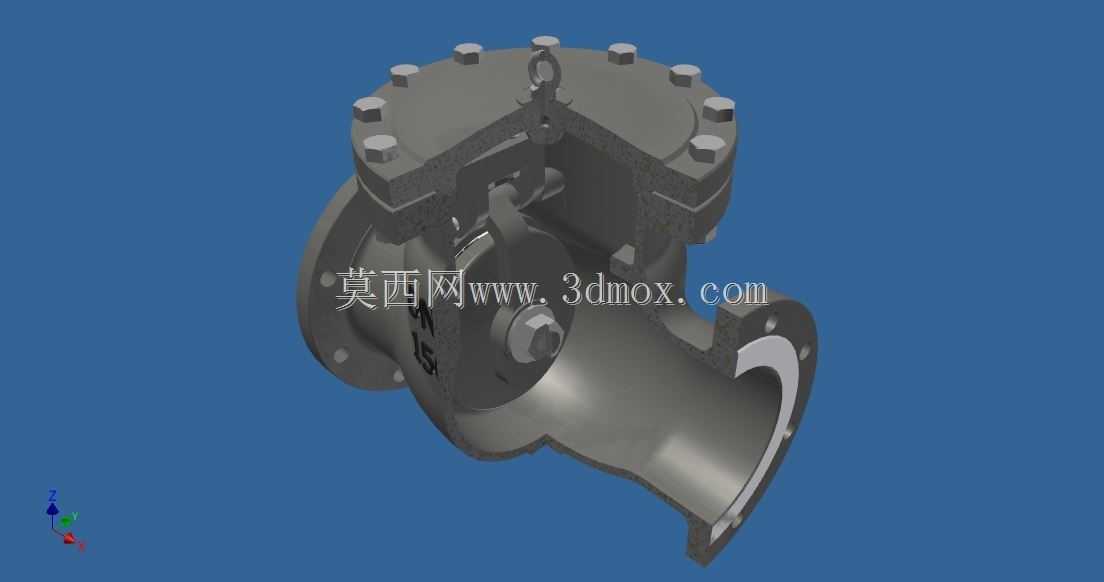

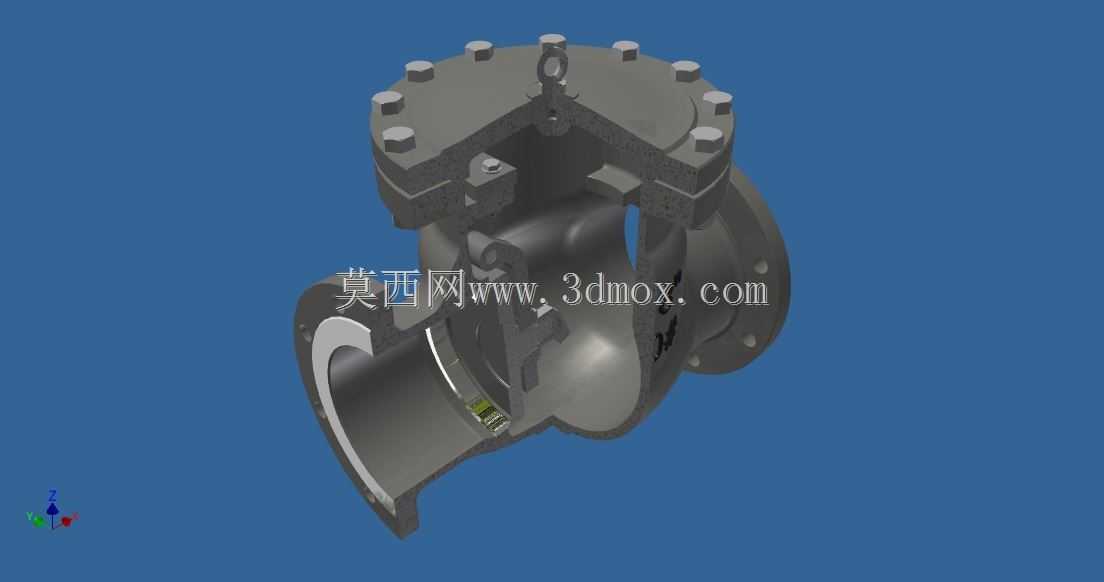

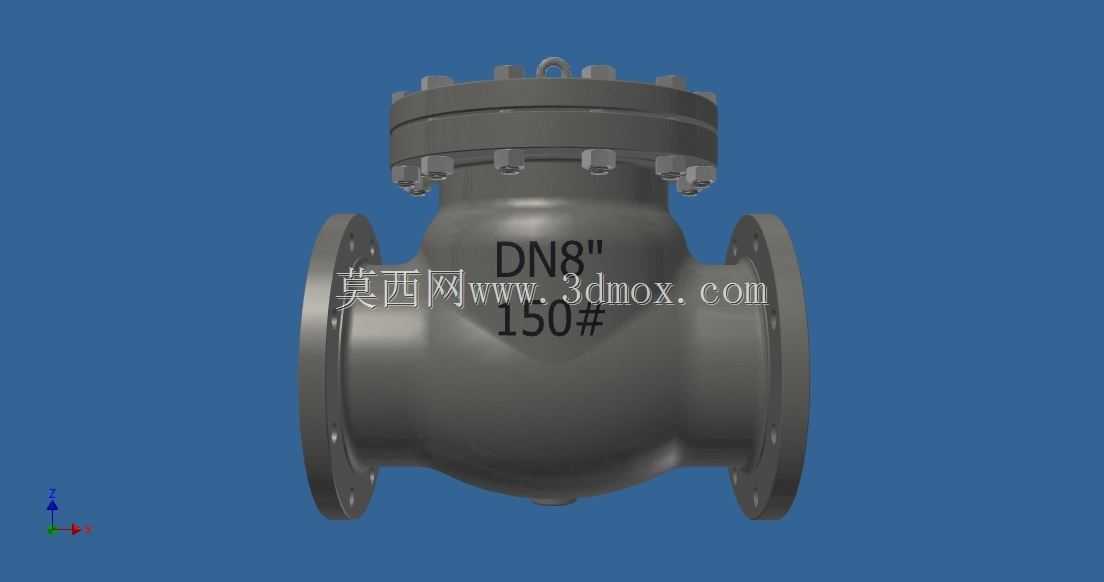

这款止回阀主要应用在石油炼化、化工输送、市政给排水等带压流体输送管路中，核心作用是限制管路内介质单向流动，避免介质倒流引发的泵组反转、水锤冲击、介质回流污染等工程问题，尤其适合DN8通径、150磅级压力工况的水平或垂直安装管路，在泵出口、分支管路节点、介质流向需严格管控的工段是必备的管路元件。从结构设计来看，采用旋启式阀瓣结构，阀瓣绕阀体内侧的固定销轴做圆弧摆动，介质正向流动时，流体压力推开阀瓣，过流通道顺畅，流阻相比升降式止回阀更低，适合粘度稍高、带少量微小固体颗粒的介质工况；当介质出现倒流趋势时，阀瓣在自身重力与介质反向压力作用下快速回落，贴合阀座密封面实现截断，密封面的配合精度经过结构校核，能满足对应压力等级的密封要求，减少内漏风险。阀体采用法兰连接形式，法兰的密封面、螺栓孔排布完全匹配对应压力等级的法兰标准，安装时可直接与同规格的管路法兰配对，通过螺栓紧固、垫片密封完成装配，不需要额外加工适配接口，安装边界清晰，法兰端距、阀体整体高度、外部轮廓尺寸都经过干涉校验，安装后不会和周边的管路支架、相邻阀件产生空间冲突。阀盖采用多螺栓紧固的结构，和阀体之间通过密封垫片实现静密封，顶部设置的吊环结构方便现场吊装搬运，尤其是在高空管路安装、大工段组装时，可直接通过吊具起吊对位，降低现场安装的操作难度。建模过程中对内部流道做了等比例还原，阀瓣的摆动行程、销轴的装配间隙、阀座的密封面宽度都参考实际工程参数设置，既可以用于管路排布时的空间占位校核，也能作为结构拆解学习的参考样件，帮助设计人员理解这类旋启式止回阀的内部构造与装配逻辑，在做管路系统三维布局时，可直接导入装配体，校验安装空间、法兰对接位置，提前规避现场安装时可能出现的干涉问题，也能为同类型阀门的国产化改型、结构优化提供基础的结构参考。
