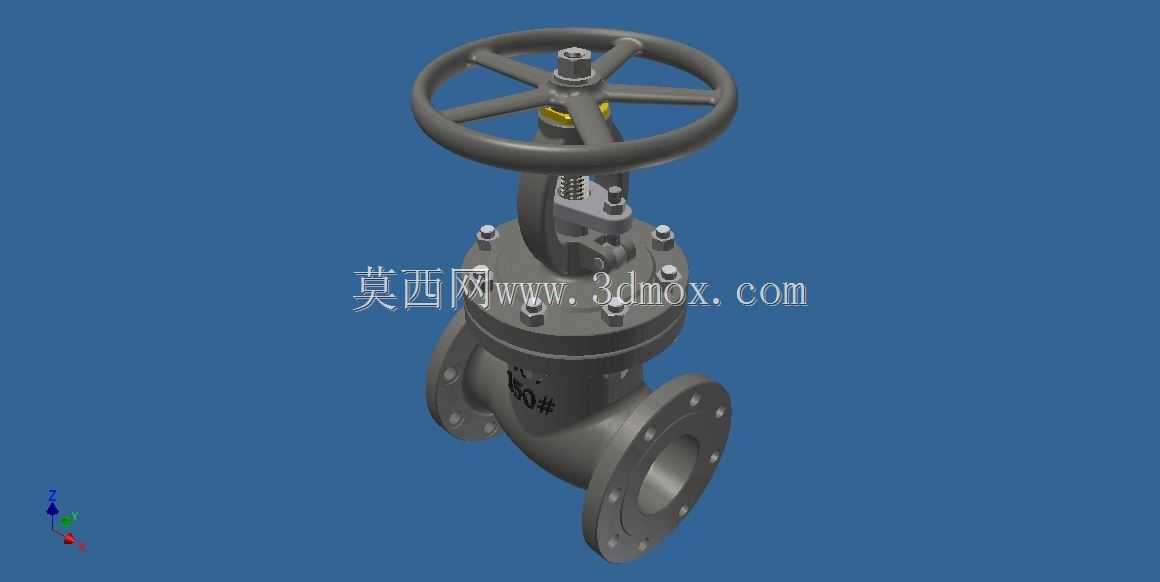

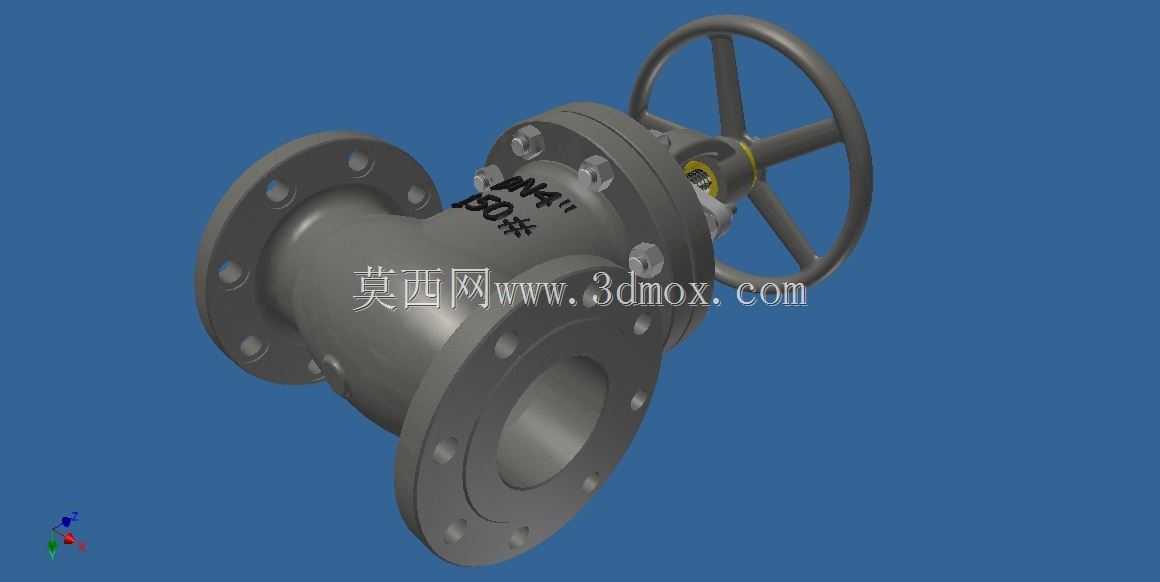

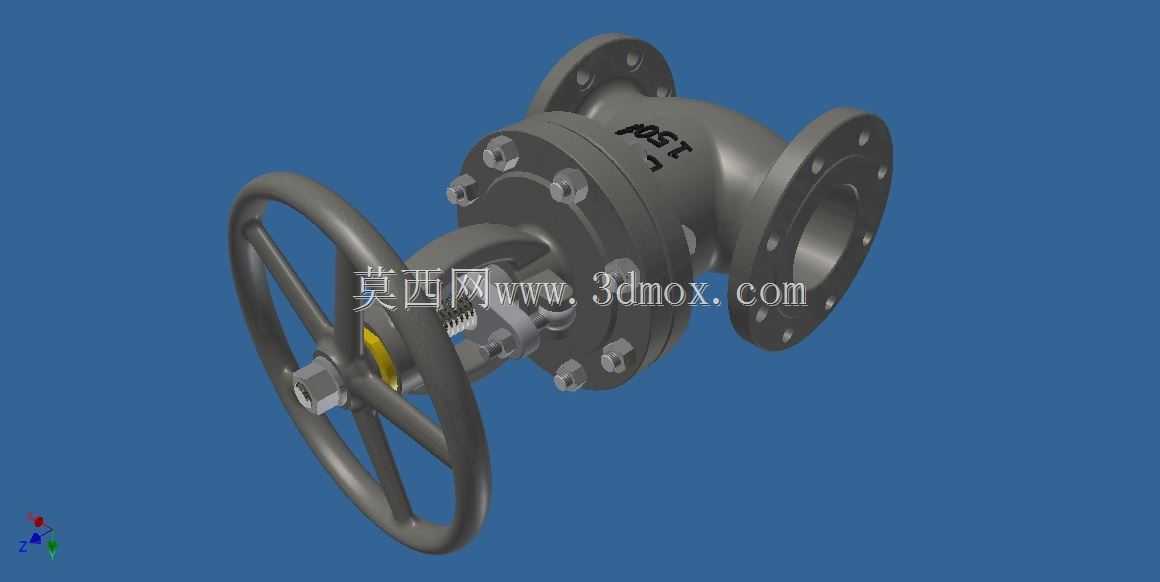

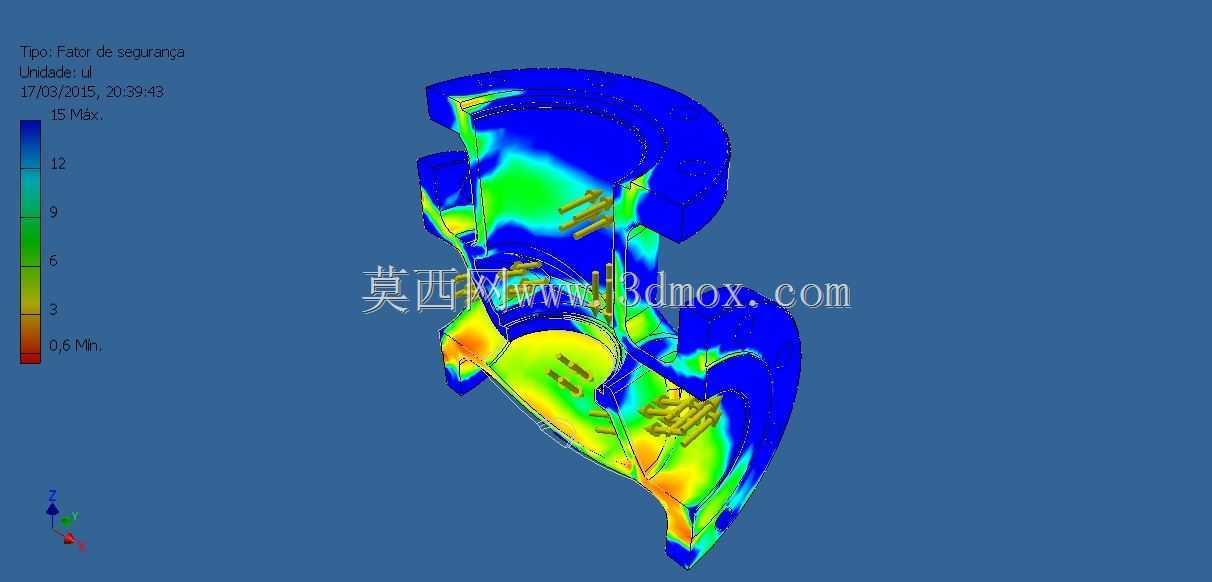

DN4150磅级法兰连接截止阀结构模型

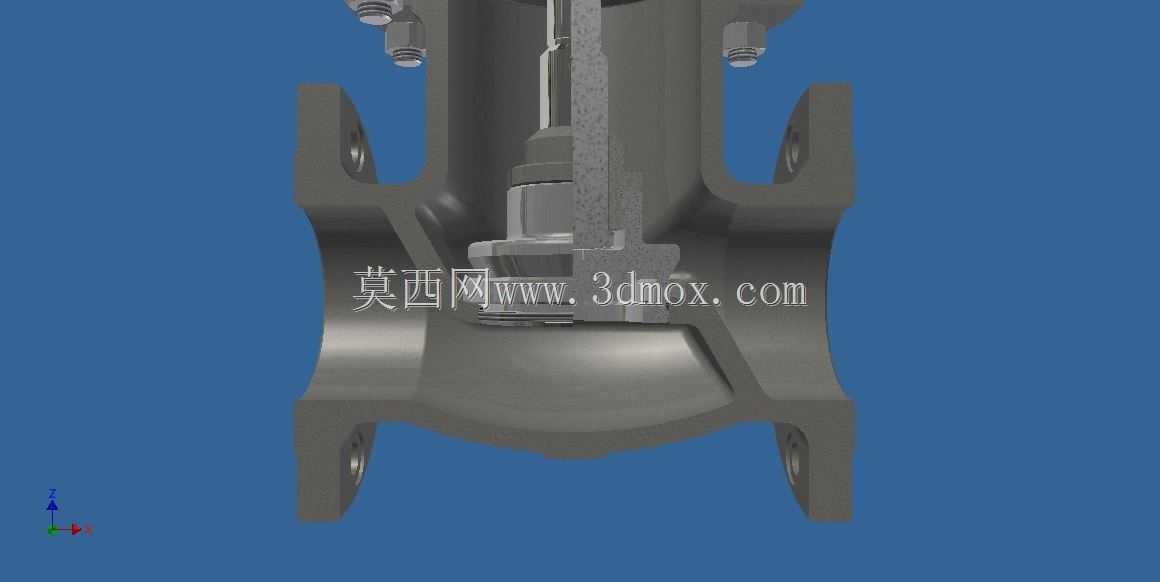

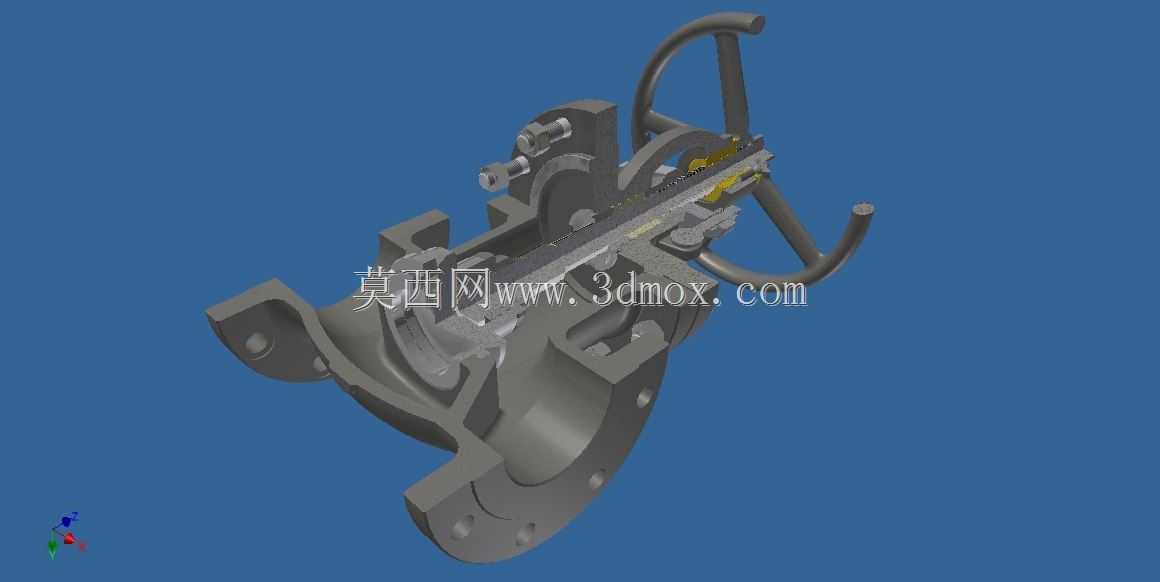

这款手动法兰截止阀的三维结构，完整还原了石化、常规化工、市政给排水等工业管路系统里常用的截断类阀门的全部细节，日常工况中主要承担管路介质的通断截断功能，不做节流调节使用，避免密封面长期受介质冲蚀出现提前损耗。从结构设计逻辑来看，采用下进上出的流道走向，阀体为S形流道构型，相比直通式流道能在保证流通能力的前提下，让阀瓣关闭时的密封受力更均匀，手轮通过阀杆螺母带动阀杆做升降运动，阀杆处设置了多级填料密封结构，搭配压盖螺栓的预紧力，可有效阻止管路内介质沿阀杆间隙向外泄漏，手轮采用轮辐式结构，操作时受力力臂更长，现场手动开关无需额外加力杆即可达到额定密封压紧力。安装边界上，两端法兰的连接尺寸完全匹配对应压力等级的管路法兰标准，端面密封面的加工精度满足金属缠绕垫片的密封要求，安装时需注意阀体上标注的介质流向箭头，不可反向安装，反向安装会导致介质长期作用在阀瓣上方，不仅开关力矩大幅提升，长期运行还可能出现阀瓣密封面压合不严的内漏问题。结构细节上，阀瓣与阀杆采用活动连接结构，关闭过程中阀瓣可在小范围内自适应调整角度，保证密封面与阀座完全贴合，不会出现因加工同轴度误差导致的密封偏载；中法兰位置采用螺栓预紧加密封垫片的结构，可承受额定压力下的介质静压力与温度波动带来的热胀冷缩应力，整体重量约55kg，现场安装可直接匹配同通径同压力等级的管路法兰，无需额外加工过渡连接件。这类阀门在实际项目选型中，常被用在蒸汽管路、油品输送管路、常温清水管路的关键截断节点，相比闸阀，它的密封面启闭过程中摩擦行程更短，密封寿命更长，维修时只需更换阀瓣密封面与填料即可恢复性能，维护成本更低，建模过程中完整还原了每一处螺栓连接位置、填料压盖的调节余量、手轮的操作空间尺寸，可直接用于管路布置的碰撞检查、安装模拟以及运维培训的演示素材，能帮助设计人员在项目前期就核对阀门安装后是否预留足够的操作空间，避免现场安装后出现手轮被周边管线、结构遮挡无法操作的问题。
