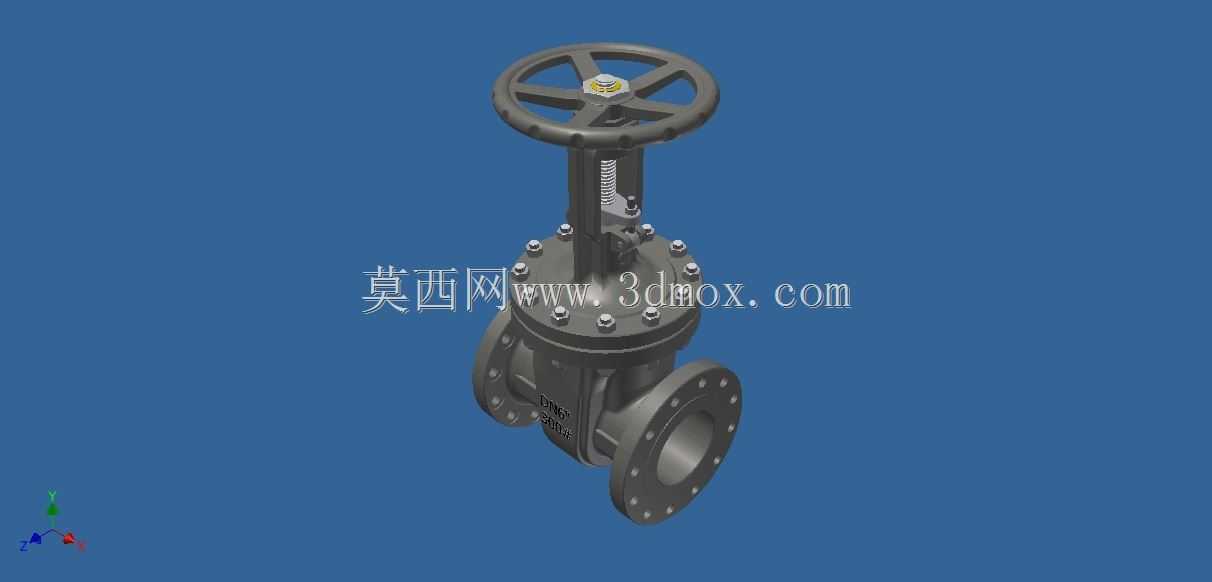

DN6寸300磅级法兰连接明杆闸阀结构

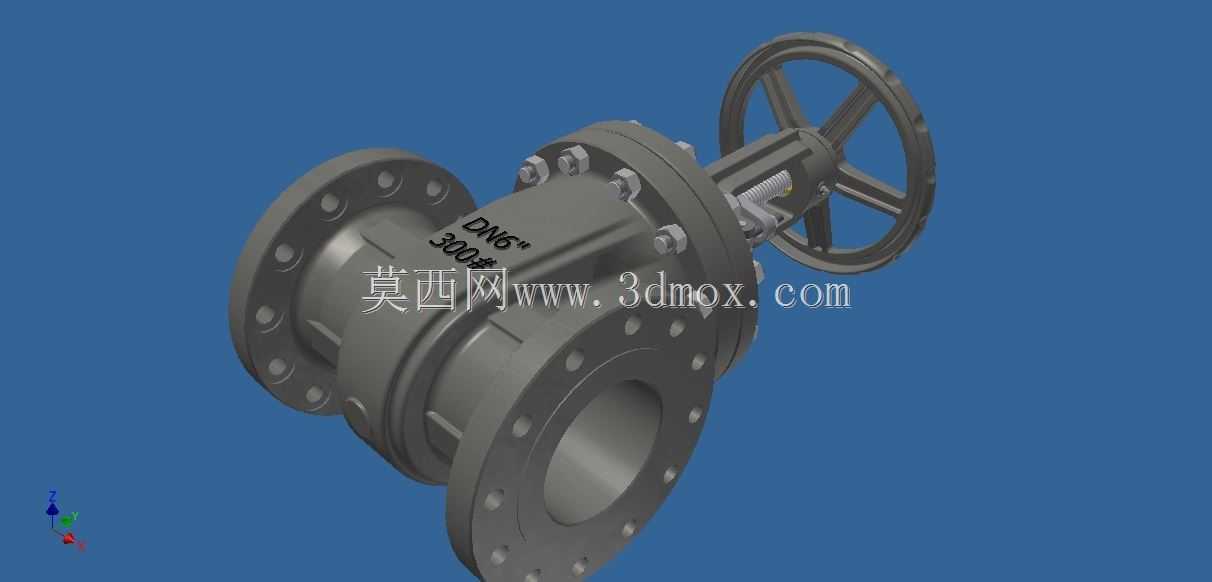

这款手动明杆法兰闸阀主要应用在石油炼化、化工生产、市政给排水、长输管线等工业场景的管路段中，核心作用是实现管路介质的全通径截断或导通，不适合作为调节流量的节流元件使用，避免闸板长期受介质冲蚀出现密封面损伤。从实际工况适配来看，该闸阀采用法兰式连接结构，可直接与同压力等级的管路法兰配对安装，安装时需注意对齐法兰螺栓孔，保证密封垫片的压缩量均匀，避免出现偏载泄漏。

设计阶段首先考虑的是密封可靠性与操作便捷性的平衡，明杆结构的设计可以让操作人员直观通过阀杆的升降高度判断闸板的开合位置，避免出现误操作，同时阀杆的外露结构也方便日常维护时加注润滑脂，降低阀杆与填料函之间的摩擦阻力，延长填料的密封使用寿命。阀体采用直通式流道设计，介质流经阀门时的流阻极低，不会出现明显的压力损失，适合输送清水、油品、蒸汽等无强腐蚀性的流体介质，整体承压等级对应300磅级，可适配中高压管路的使用需求。

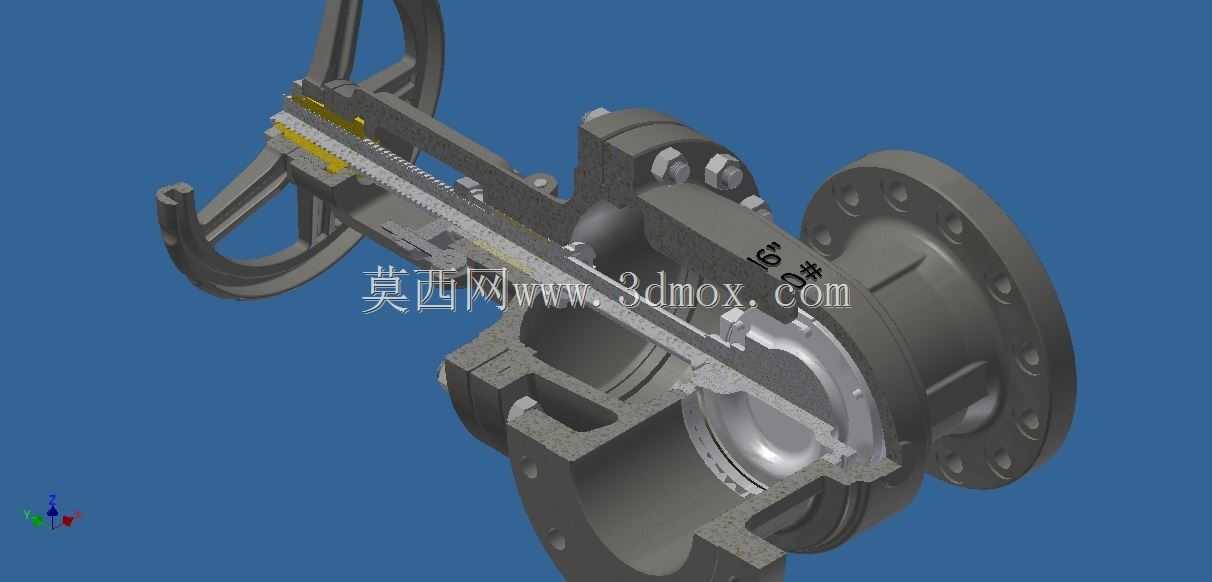

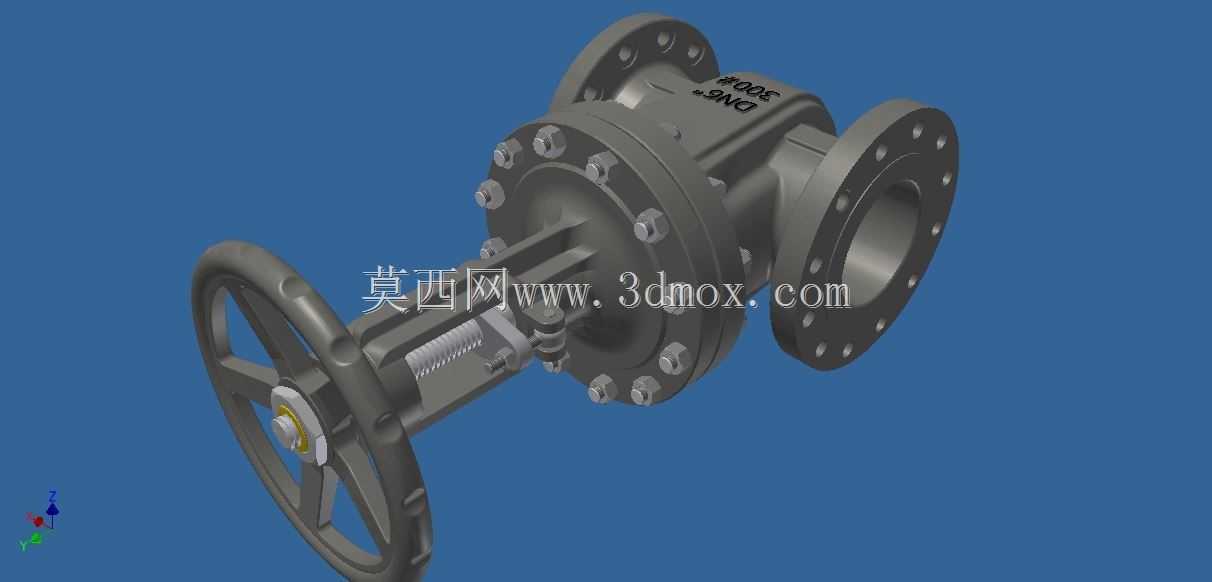

结构细节上，顶部采用轮辐式手轮设计，操作时的力臂长度合理，单人即可完成全开全关操作，无需额外加装助力装置；阀盖与阀体之间采用螺栓紧固连接，中法兰处设置密封垫片，保证阀体腔室的密封性能；闸板采用平行式双闸板？不对，是楔式单闸板结构，密封面经过研磨处理，关闭时可实现可靠的金属密封，适配较高温度的介质输送场景。安装边界方面，法兰连接尺寸遵循对应压力等级的法兰标准，端法兰的螺栓孔数量、孔径、密封面尺寸均符合通用工业管路的互换要求，可直接替换同参数的老旧闸阀，无需对现有管路进行额外改造。

日常使用中，操作闸阀时需注意全开或全关到位后不要过度用力扳动手轮，避免阀杆或闸板出现卡滞损伤；长期处于全开状态的闸阀需要定期进行开关动作测试，防止闸板与阀座因长期积垢出现粘连，影响紧急工况下的截断操作。填料函部位如果出现轻微泄漏，可均匀压紧填料压盖的螺栓，不要单侧压紧导致阀杆偏磨，若压紧后仍有泄漏则需要停机更换填料。该闸阀的整体结构紧凑，阀体采用流线型外形设计，在保证结构强度的前提下尽可能降低了整体重量，约158kg的重量也方便现场的吊装与安装作业，不需要额外配置大吨位的起重设备即可完成现场装配。
