电动脚踏控制式阀门执行机构结构

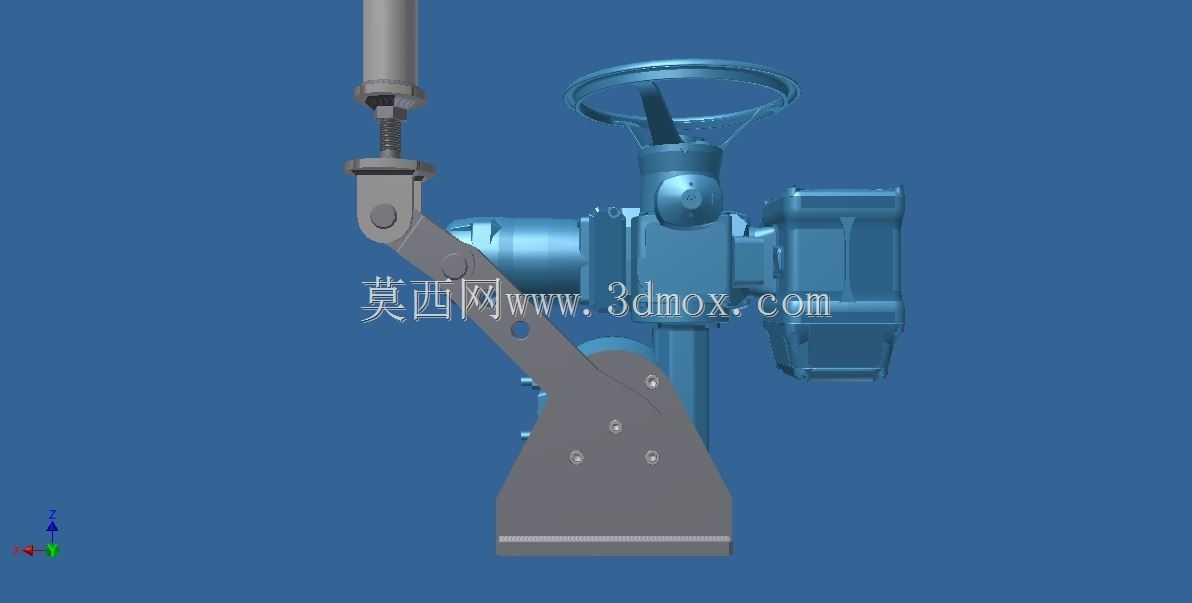

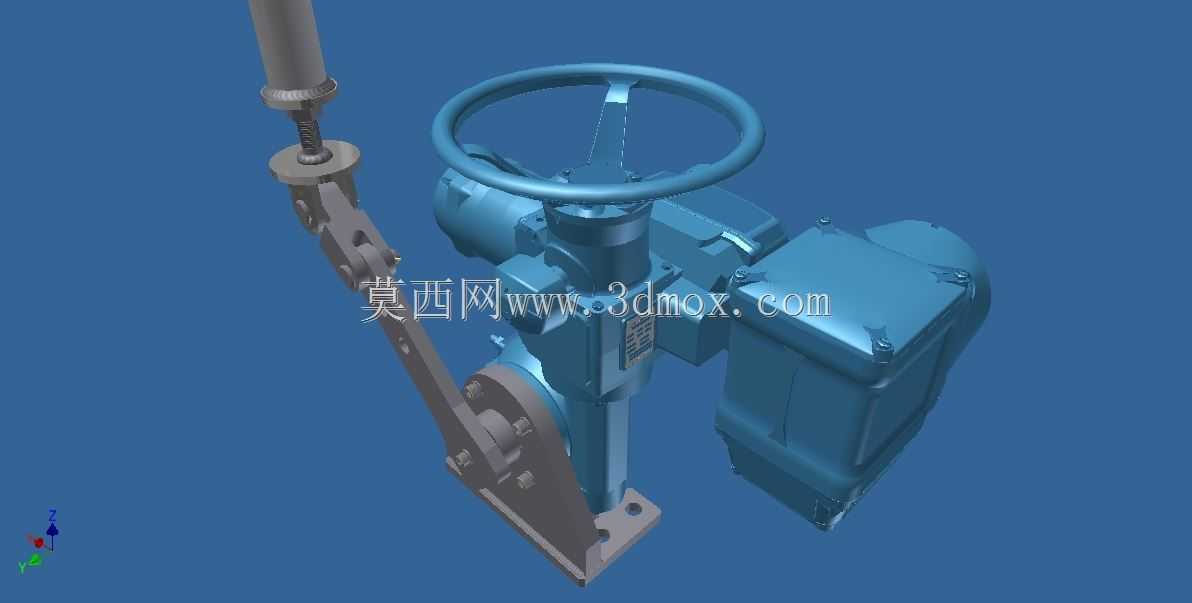

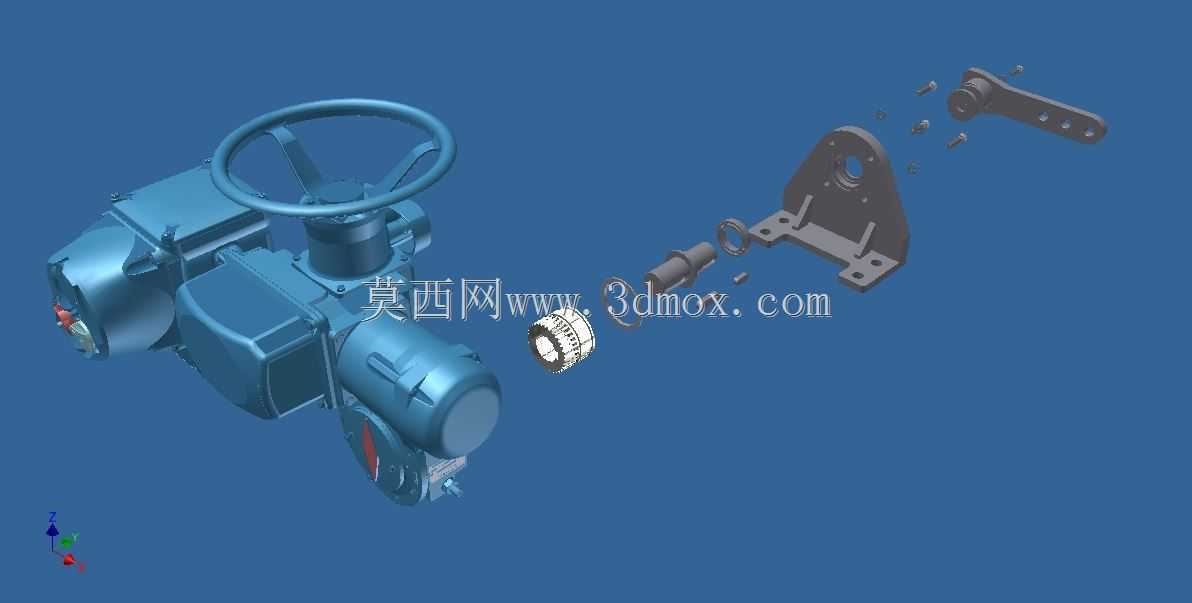

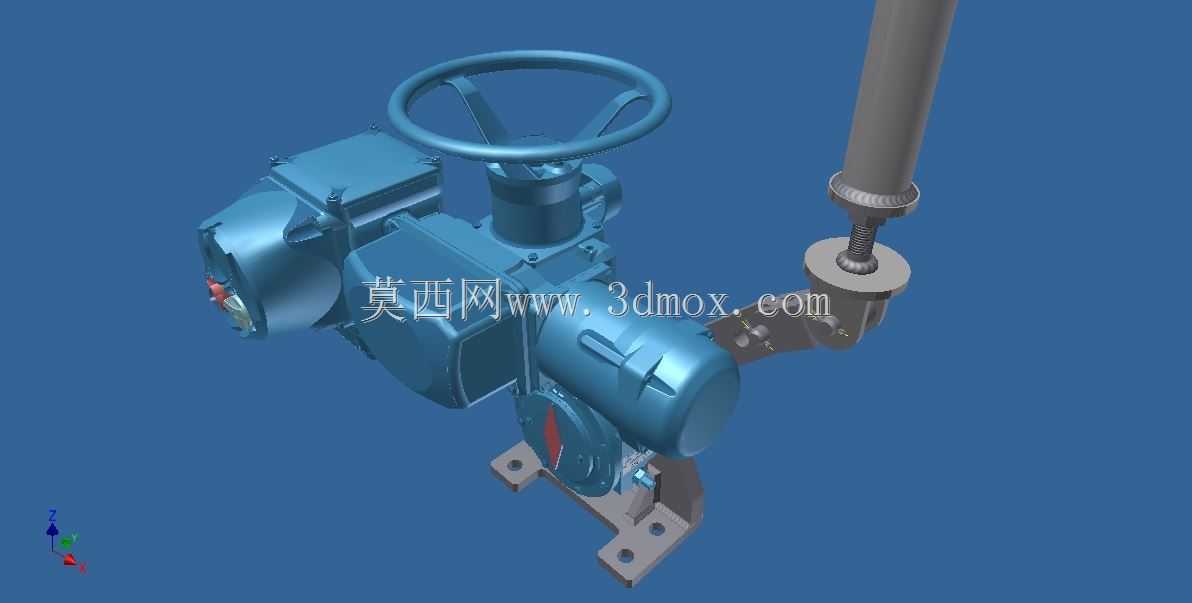

这套脚踏控制的电动阀门执行结构，主要应用在离心通风系统的管路卸荷环节，也可适配医疗系统内需要人工快速介入操作的风路、水路通断控制场景，区别于常规纯电动执行器，它保留了手动操作的手轮结构，同时增设脚踏杠杆触发的机械联动路径，能在操作人员双手被占用的工况下，快速完成阀门开度调整或者紧急关断动作。从结构设计逻辑来看，整套机构以电动驱动单元作为核心动力源，侧置的电机与减速箱体输出扭矩，通过内部蜗轮蜗杆结构传递到阀杆连接端，顶部的手轮直接啮合传动链，在断电或者电动单元故障时，可以直接通过手动旋转完成阀门操作，不需要额外拆装离合结构，适配现场应急操作的需求。脚踏联动的杠杆组件从执行器侧部延伸而出，杠杆的铰接点设置在执行器底座的延伸支架上，踩下脚踏端时，杠杆会推动阀杆侧的联动拨块，直接触发执行器的行程开关或者带动阀杆完成小范围的快速动作，杠杆的传动比经过匹配，单脚踩踏的力度就能触发动作，不需要额外施加过大的力，同时杠杆的复位依靠内置的扭簧完成，松开脚踏后机构会自动回到初始位置，不会影响电动单元的正常控制。安装边界方面，整套执行机构的底座采用方形法兰安装结构，四个安装孔的孔位适配常规DN65到DN125口径闸阀、调节阀的顶部安装尺寸，底座的安装平面加工有定位止口，和阀门支架对接时能保证同轴度，避免阀杆承受额外的径向力。侧置的电机箱体向外延伸的尺寸需要在安装时预留足够的检修空间，手轮的顶部高度距离安装面的尺寸满足站立操作的人机工程要求，不需要弯腰就能完成手动旋转操作，脚踏杠杆的延伸端距离地面的高度适配常规工业场景的站立操作高度，踩踏行程控制在合理范围，不会出现踩空或者行程不足无法触发的问题。结构细节上，所有外露的传动部件都预留了防护罩的安装位，实际投用后可以加装薄钢板防护罩，避免车间内的粉尘、水汽进入铰接点造成卡涩，杠杆的铰接轴采用耐磨铜套作为转动副，长期频繁踩踏也不会出现过度磨损导致的传动间隙过大问题，电动单元的壳体采用铸铝材质，兼顾散热性能与结构强度，整体重量控制在合理范围，单人就能完成现场的安装对接作业，不需要额外借助吊装设备。在通风系统的卸荷应用中，这套结构可以在风机启动前通过脚踏触发提前打开卸荷阀，降低风机的启动负载，启动完成后松开脚踏，阀门回到正常工作位，也可以在管路出现超压的紧急工况下，操作人员就近踩下脚踏快速打开卸荷通路，不需要走到控制箱旁操作按钮，大幅提升应急响应的速度。
